Kuvaus
eviXscan 3D Quadro+ 3D-skanneri
Kaksi skannausaluetta
Neljä kameraa 9 ja 12 Mpix
Täydellinen mittaamaan kohteita, joiden mitat vaihtelevat laajasti
Lyhyt skannausaika
VDI/VDE-standardin mukaisesti sertifioitu tarkkuus.
Kaksi skannausaluetta on Quadro+:n tärkein ominaisuus monipuolisuuden kannalta.
Quadro+ korvaa erittäin menestyksekkään aiemman HD Quadro -kaksikaistaisen skannerin. Kyseessä ei kuitenkaan ole uudempi versio, vaan täysin uusi skanneri, joka on suunniteltu alusta alkaen.
Quadro+ tyydyttää vaativimmankin asiakkaan tarpeet.
Tarkka CAD-toteutus
Vaurioituneiden osien ja komponenttien jälleenrakentaminen
Vaikeasti mitattavien kohteiden mittaaminen
Kosketukseton laadunvalvontakohde, joka on valmistettu materiaaleista, kuten lasista, kumista ja muovista.

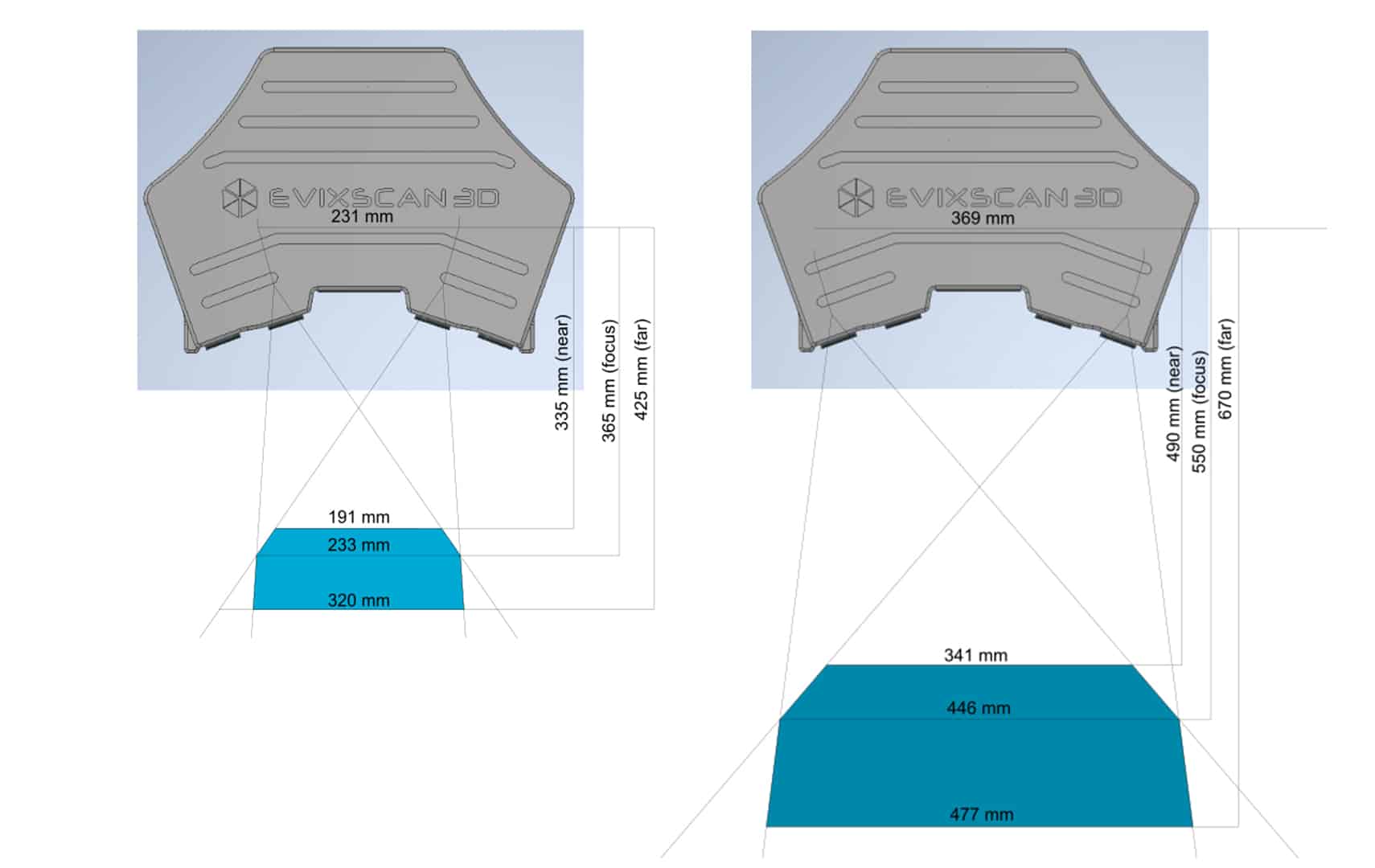

Kaksi skannausaluetta ovat Quadro+:n tärkein monipuolisuutta lisäävä ominaisuus. Ne mahdollistavat sekä pienten osien erittäin tarkan mittauksen erittäin suurella tarkkuudella että suurten kohteiden nopean geometriamittauksen. Laitteen sisempi alue mahdollistaa 120-450 mm:n kokoisten kohteiden tehokkaan skannauksen. Ulommalla alueella skannattavien kohteiden suositeltu koko on 250-1000 mm. Mahdollisuus yhdistää näiden kahden kantaman pistepilviä lisää merkittävästi skannerin käyttömahdollisuuksia. Quadro+ on erittäin monipuolinen, ja se voidaan helposti integroida tuotantolinjojen robotteihin ja cobotteihin.
Skannaa jopa tummia kohteita
Tehokkaan LED-valonlähteen ansiosta Quadro+ voi skannata pimeän kohteen lyhyessä ajassa. Pienin skannausaika on nyt 1,2 sekuntia.
Uusi kevyempi kotelo

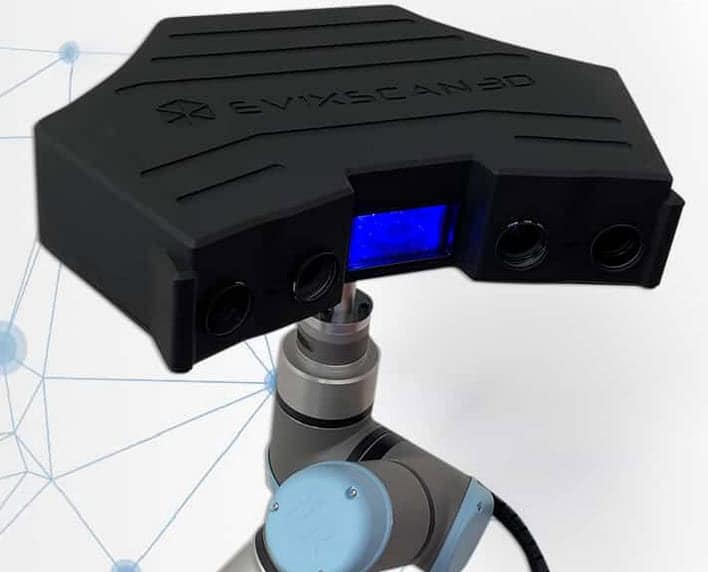

Uuden Quadro+:n kotelo on tyhjiövalettu, mikä tekee siitä huomattavasti kevyemmän kuin edellisen mallin alumiinikotelo. Näin se voi toimia useampien robottien ja cobottien kanssa.
Erikokoisten kohteiden mittaaminen
Skannausalueen muuttaminen tapahtuu ohjelmistossa, eikä uudelleenkalibrointia tarvita alueen muuttamisen jälkeen. Kun sinulla on skannaukset kahdesta eri Quadro+ ulottuvuuksista, voit yhdistää ne eviXscan 3D Suite 2.8 -ohjelmistolla. Tämä nopeuttaa työskentelyä merkittävästi, kun mitattujen kohteiden tietyt osat edellyttävät skannausta suurella resoluutiolla, mikä ei ole tarpeen muiden osien skannauksen aikana.
eviXscan 3D-skannerien sovellusalueet
Käänteinen suunnittelu
Kolmioverkko kartoittaa pintoja ja muodostaa perustan CAD-mallien luomiselle esineestä. Tämä mahdollistaa teknisen dokumentaation luomisen esineestä. Tuloksena saatua mallia voidaan käyttää kopion valmistamiseen tai lähtökohtana uusien tuotteiden tai muunnelmien suunnittelulle.
Laadunvalvonta
Skannattua tuotetta verrataan CAD-vertailumalliin, jotta voidaan luoda väripoikkeamakarttoja. Tämä mahdollistaa valmistuspiirustusten toleranssien tarkan tarkistamisen ja sellaisten elementtien mittaamisen, joita on vaikea mitata muilla menetelmillä.
Nopea prototyyppien rakentaminen
Prototyyppien tuottaminen nopeasti ja edullisesti on nykyään tärkeä strategia kilpailuedun saavuttamiseksi. Tarkka 3D-skanneri, kuten eviXscan 3D, on olennainen osa nopeaa prototyyppiprosessia.
eviXscan 3D Quadro+ 3D-skanneri tekniset ominaisuudet: |
|
|---|---|
| Valolähteen tyyppi | Sininen LED |
| Määrä ja kameroiden tyyppi | 2 x 12 Mpix , 2 x 9 Mpix |
| DE VDI/VDE2634 osa 2, 4.1 P kohdan mukainen skannaustarkkuus | jopa 0.007 mm |
| Skannausaika | 1.2 s |
| Mittausalue | Sisäinen: 220 x 160 x 90 mm Ulkoinen: 450 x 225 x 180 mm |
| Pistetihevyys | Sisäinen: 351 pt/mm2 Ulkoinen: 88 pt/mm2 |
| Tietokoneen liitos | USB 3.0 |
| Vientiformaatit | stl, ply, obj, asc, bin |
| Laitteistovaatimukset | Windows 10 (64 bit) |
| Softa | eviXscan 3D Suite |
