Roland Modela MDX-50 tarkkuusmallien koneistukseen teollisuudelle ja oppilaitoksiin

Roland MDX-50 CNC jyrsinkone on ihanteellinen ratkaisu tuottamaan prototyyppejä, tuotantomalleja ja lopullisia malleja. Roland MDX-50 CNC-jyrsinkone on myös tehokas täydentävä laite 3D-tulostukseen, koska se tarjoaa hyvän mekaanisen tarkkuuden (0,01mm), sileän pinnan ja koneistuksen useisiin materiaaleihin.

Roland CNC-jyrsinkoneet verkkokaupassa

Soveltuu ammatti, teollisuus ja opetuskäyttöön. Roland MDX-50 CNC-jyrsinkone yhdistää tarkat automatisoidut koneistukset ja vertaansa vailla olevan helppokäyttöisyyden ja mukana tulevan CAM-ohjelmiston. Tämä nopeuttaa prototyyppien valmistumista ja vähentää käyttökustannuksia. Uusi automaattinen (ATC) työkaluvaihtaja, sisäänrakennettu ohjauspaneeli, isompi koneistusalue ja syöttönopeus vähentää toiminta-aikaa ja yksinkertaistaa tuotantoa.

Tämä tarkoittaa, että kaiken tasoiset käyttäjät voivat koneistaa laadukkaita toiminnallisia osia hyvällä mekaanisella tarkkuudella useista materiaaleista.

mdx-50_sample_camera_parts_all

Vapauta aikaasi vartioimattomaan tuotantoon

Roland MDX-50 CNC-jyrsinkoneessa on vaikuttava valikoima automaattisia toimintoja, joiden avulla käyttäjät voivat luottaa laitteen koneistuksiin, vaikka ovat poissa koneen luota.

  • Automaattinen työkaluvaihtaja mahdollistaa valvomattoman käytön.
    • Automaattinen terän pituuden mittaus, varmistaa koneistuksen tarkkuuden.
    • Lisävarusteena neljäs pyörivä akseli, monimutkaisten pintojen koneistukseen. Akseli voi pyörittää aihioita 0-360 astetta vapaasti. Koneistus myös 2-4 sivulta tai halutusta astekulmasta.



Yhdistä automaattinen työkaluvaihto ja neljäs akseli. Täydellinen yhdistelmä CNC-koneistukseen.

Helppokäyttöinen ja intuitiivinen ohjelmisto tuottaa erinomaisia tuloksia.

Roland MDX-50 CNC-jyrsinkoneen yksinkertainen, mutta tehokas sisäänrakennettu ohjauspaneeli, virtuaalinen ohjauspaneeli (VPanel) ja mukana tuleva SRP Player CAM-ohjelmisto tekee tästä ihanteellisen jyrsinkoneen oppilaitoksiin, harrastajille, kuin ammattilaisillekin.

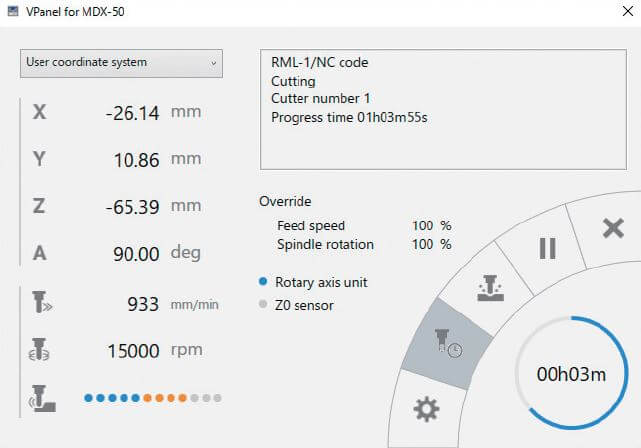

Kun ohjauspaneeli on koneen edessä, niin lähes kaikki toiminnon voidaan suorittaa siinä, menemättä tietokoneelle. VPanel käyttöliittymä toimii saumattomasti MDX-50:ssa ja sen avulla voidaan säätää mm. syöttönopeutta, karan pyörimisnopeutta koneen työstäessä.

Mukana tuleva SRP Player CAM-ohjelmisto on päivitetty vastaamaan MDX-50 jyrsinkoneen edistyneitä toimintoja. Koneistus asetukset voidaan asettaa 5 askeleella, tehden työstöratojen luonnista helppoa.

Parempi suorituskyky suoraan paketista

Roland MDX-50 CNC-jyrsinkone kasvattaa suorituskykyä isommalla työstöalalla (400 (X) x 305 (Y) x 135 (Z) mm) ja paremmilla syöttönopeuksilla, mikä vähentää tuotanto aikaa nopeammalla työnkäsittelyllä ja automaattisella työkaluvaihtajalla jatkuvaan käyttöön pysähtymättä käsin tehtävään terän vaihtoon. Roland MDX-50 CNC-jyrsinkone suoraan paketista tuotantoon, mukana CAM-ohjelmisto, ei tarvetta paineilmalle tai erilliselle kompressorille.

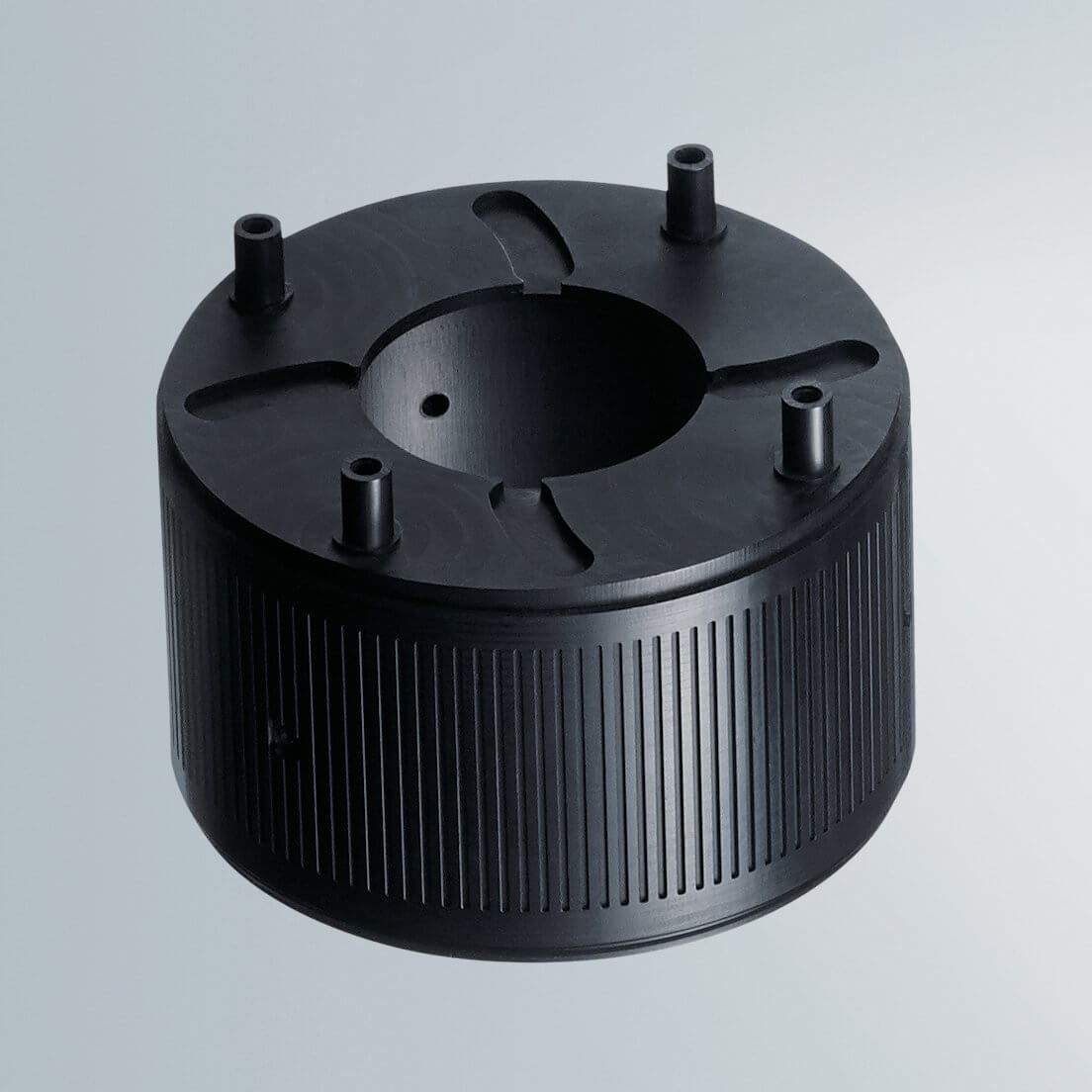

Tarkkuuskoneistusta laajalla materiaalikirjolla

Roland MDX-50 tarkkuuskoneistuslaite takaa laadukkaat ja sileät pinnat. Soveltuvia materiaaleja mm. puu, muovit, ABS, POM, nailon, styroksi, mallinnusvaha, keinopuu, vaneri. Luo prototyyppejä materiaalia poistamalla samoista materiaaleista, kuin lopputuote. Pääset tekemään rakenteellisia ja toiminnallisia testejä sekä kokoonpanoja.

Koneistusalan olessa 400x305x135mm, tämä tehokas 3D CNC-jyrsinkone voi tuottaa isoja yksittäisiä osia tai useita pieniä. Kone soveltuu mm. seuraaviin koneistuksiin:

  • Snap-fit osat
  • Tyhjiömuovaus muottien luontiin
  • Kiinnittimet
  • Jigit
  • Teolliset tuote plakaatit
  • Korutuotantoon
  • Reliefit
  • Peli ja malliosat

Turvallinen, puhdas ja kätevä tuotanto

Roland MDX-50 CNC-jyrsinkone on suunniteltu turvalliseen ja häiriöttömään käyttöön, joten se sopii käytettäväksi studioissa ja oppilaitoksissa. Kansi varmistaa turvallisen käytön ja purulaatikko on kiinteä osa konetta. Työn tilaa voidaan etäältä seurata värikoodatuilla LED-valoilla. Valaistu työalue myös tekee aihioin kiinnittämisestä helpompaa ja turvallisempaa.

Luotettavuus ja tuki

Roland MDX-50 CNC-jyrsinkone edustaa luotettavinta teknologiaa, tukena vertaansa vailla oleva asiakaspalvelu ja tekninen tuki, mukana valmistajan RolandCare takuu.

Lisäominaisuuksia

  • ClickMill ohjelmisto tarjoaa nopeat peruskoneistukset pintaan, reikien poraukseen, taskukoneistukseen ja muut viimeistely prosessit, kaikki ilman CAD tai CAM-ohjelmistoa.
  • MDX-50 tukee G-koodin NC ohjelmointikieltä, mikä sopii hyvin ammattimaiseen, teollisuus- ja opetuskäyttöön.


Tekniset tiedot

MODEL

MDX-50
Cuttable materialResins such as chemical wood and modelling wax (metal not supported)
Operating range400 (X) × 305 (Y) × 135 (Z) mm (15.8 (X) × 12.0 (Y) × 5.3 (Z) in.)
Loadable workpiece size400 (X) × 305 (Y) × 100 (Z) mm (15.8 (X)× 12.0 (Y) × 3.9 (Z) in.)
XYZ-axis drive systemStepping motor
Operating speed (feed rate)XY-axis: 7 to 3600 mm/min (0.3 to 141.7 in./min)
Z axis: 7 to 3000 mm/min (0.3 to 118.1 in./min)
Software resolution0.001 mm/step (0.039 mil/step: RML-1)
0.001 mm/step (0.039 mil/step: NC code)
Mechanical resolution0.01 mm/step (0.39 mil/step: half step)
Spindle motorBrushless DC motor
Spindle rotation4500 to 15000 rpm
Number of tools housed6 (However, one of the tools is also used as the detection pin.)
Attachable tool”mm” specificationsShank diameter: 6 mm, tip diameter: 6 mm or less, length: 30 to 90 mm
Tools with shank diameters of 3 mm or 4 mm can be used by installing them in the included tool holder.
”inch” specificationsShank diameter: 6.35 mm (0.25 in.), tip diameter: 6.35 mm (0.25 in.) or less, length: 30 to 90 mm (1.18 to 3.54 in.)
Tools with shank diameters of 3.175 mm (0.125 in.) can be used by installing them in the included tool holder.

Interface

USB
Control command setsRML-1, NC code
Power requirementsAC 100 to 240 V ±10%, 50/60 Hz (overvoltage category: II, IEC 60664-1), 1.2 A
Power consumptionApprox. 95 W
Operating noiseDuring operation60 dB (A) or less (when not cutting)
Standby45 dB (A) or less
External dimensions760 (W) × 900 (D) × 732 (H) mm (29.92 (W) × 35.43 (D)× 28.82 (H))
Weight122 kg (269 lb.)
Installation environmentIndoor use at altitudesUp to 2000 m
Temperature5 to 40°C (41 to 104°F)
Humidity435 to 80%RH (no condensation)
Ambient pollution degree2 (as specified by IEC 60664-1)
Short-term temporary overvoltage1440 V
Long-term temporary overvoltage490 V
Included itemsPower cable, USB cable, manual, Roland DG Software Package CD, detection pin, hexagonal screwdriver,
hexagonal wrench, wrench, tool holders (6x 6 mm, 1x 4 mm, 1x 3 mm), tool positioner, Z0 sensor.



System requirements for Included Software

OSWindows 10, 8.1, 7 (32- or 64-bit version)*1,*2,*3
CPUMinimum required CPU for the operating system
MemoryMinimum amount of required RAM for the operating system
Optical driveCD-ROM drive
Video card and monitorA display with at least 16-bit colour and a resolution of 1024 × 768 or more is recommended (a video card that supports Open GL is recommended).

(*1) This software is a 32-bit application and therefore runs in WOW64 (Windows-On-Windows 64) when running on 64-bit versions of Windows operating systems.
(*2) Internet Explorer 8.0 or later is required.
(*3) Operations have not been verified in virtual Windows environments such as Hyper-V and Virtual PC
.
