SpaceClaim 2017 uudet ominaisuudet

SpaceClaim 2017 uudet ominaisuudet

SpaceClaim 2017 uudet ominaisuudet

Yhteenveto

  • Mallinnus – Kaksoiskaarevien pintojen suoristus, volumi sweep, uusia täyttökuvioita, read-only referenssit, parannettu blending
  • Pienillä mittayksiköillä mallinnus – mahdollistaa mallinnuksen mikromerreillä, nanometreillä ja  mils yksiköillä
  • Flythrough – visualisoi mallia sisältä ulos
  • Facets – uusia täyttökuvioita
  • Interop – STEP AP242 w/ PMI
  • Scripting – Parannettu nauhoitus ja Smart Variables luja toisto skripteille
  • CAE – Beam & plugin suorituskyky parannuksia, palkkien ryhmät x-valinnalla
  • Detailing – toleranssiasetukset
  • SpaceClaim käyttöliittymä on suomeksi (saa halutessa takaisin englanniksi)

SpaceClaim 2017 uudet ominaisuudet webinaari 9.2.2017, ilmoittaudu tästä



Monimuotoinen mallinnus

  • Luotaessa leikkauksia polkuun siirrettäessä työkalua



  • Vinot täyttökuviot
  • Parannettu Blendaus
  • Pinnan ja Meshin poikkeamaerittäin käytännöllinen käänteisessä suunnittelussa



 Minimaalinen poikkeama suoristettaessa pintoja

  • Suorista kaksoiskaarevat pinnat 2D pinnoiksi
  • Hanskaa useiden yhdistettyjen pintojen suoristuksen
  • Lisää ripsejä venytyksen kontrollointiin
  • Käytännöllinen suoristettaessa monimutkaisia ohutlevy malleja tai mallinnettuja pintoja



Fly-Throught näkymä

  • Katso näkymää mallin sisältä
  • Näytä ja käsittele kameran asentoa toisessa ikkunassa
  • Liikuta kameraa liikeradoilla animoidessa näkymää

Täyttökuvioiden luonti

  • Säännöllisillä kuviolla (8 tyyppiä)
  • Valitse poistettavat pinnat
  • Valitse kontaktipinnat vahvistettavaksi
  • Tarkoitus: Tuota täyttökuviotuja malleja 3D-tulostukseen
  • Huippunopea kuvioiden luonti



 Uusia tuettuja tiedostomuotoja

  • Tuonti (import)

−STEP AP242

  • Graphical PMI tuonti tuettu



  • Laajennettu sisältö

−OBJ tuonti monikulmio pintoina

Konventteri: “Aloita erillinen SpaceClaim jokaiselle mallinnukselle

Scripting

  • Fiksut muuttujat
  • Tekee valinnoista stabiileja toiston aikana.
  • Sisältää ID, Index ja Ray syötöt
    ja yrittää sovittaa jokaista näitä.
  • Tallentaa skriptit SC journals:sta
  • “Support Files” mukautettuihin katkelmiin
  • Laajennettu kattamaan:

−Blending/Lofting

−Power valinta

−Leikepöytä toiminnot

−Imprint

−Split





CAE/SCDM

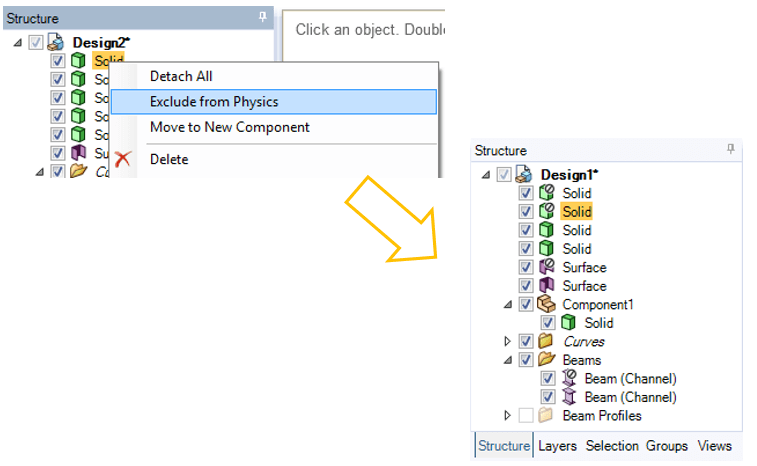

  • “Exclude from Physics”

−Näkyvyyttä ei enää käytetä määrittämään simulaation siirtoa.

−Vanhat dokumentit piilotetaan mallen alle, kun avataan SpaceClaim 2017:ssa.

  • Palkkien linja ryhmät antaa 10x suorituskyvyn siirrettäessä WB:een.
  • Muita palkki suorituskyky parannuksia
  • Split edges/curves with Planes
  • pienillä mittayksiköillä mallinnus

−Nanometers, micrometers, mils



Rajat ja sovitteet

  • Kirjaimet ja numerot reikien toleransseissa
  • Toleranssi arvojen automaattinen päivitys, kun reiän kokoa muutetaan
  • Sovite taulukot hyväksyttyjen toleranssien vertailuun









Muita

  • ASME keskiviiva tuki
  • Kopioi + liitä piirustukset sisältäen kaikki näkymät, merkinnät ja kommentit
  • Snap Move käsittele sijaintia tekstien akkuripisteillä

Kun haluat koeajaa SpaceClaim 2017, lähetä meille sähköpostia. Sitä kautta saatte demon käyttöön.
