Aseen tukin 3D-skannausta kahdella eri skannerilla, tätä on tullut tehtyä vuosien saatossa. Ensimmäisiä tehtiin RangeVision Spectrum 3D-skannerilla.

Aseen tukin 3D-skannausta kahdella eri skannerilla

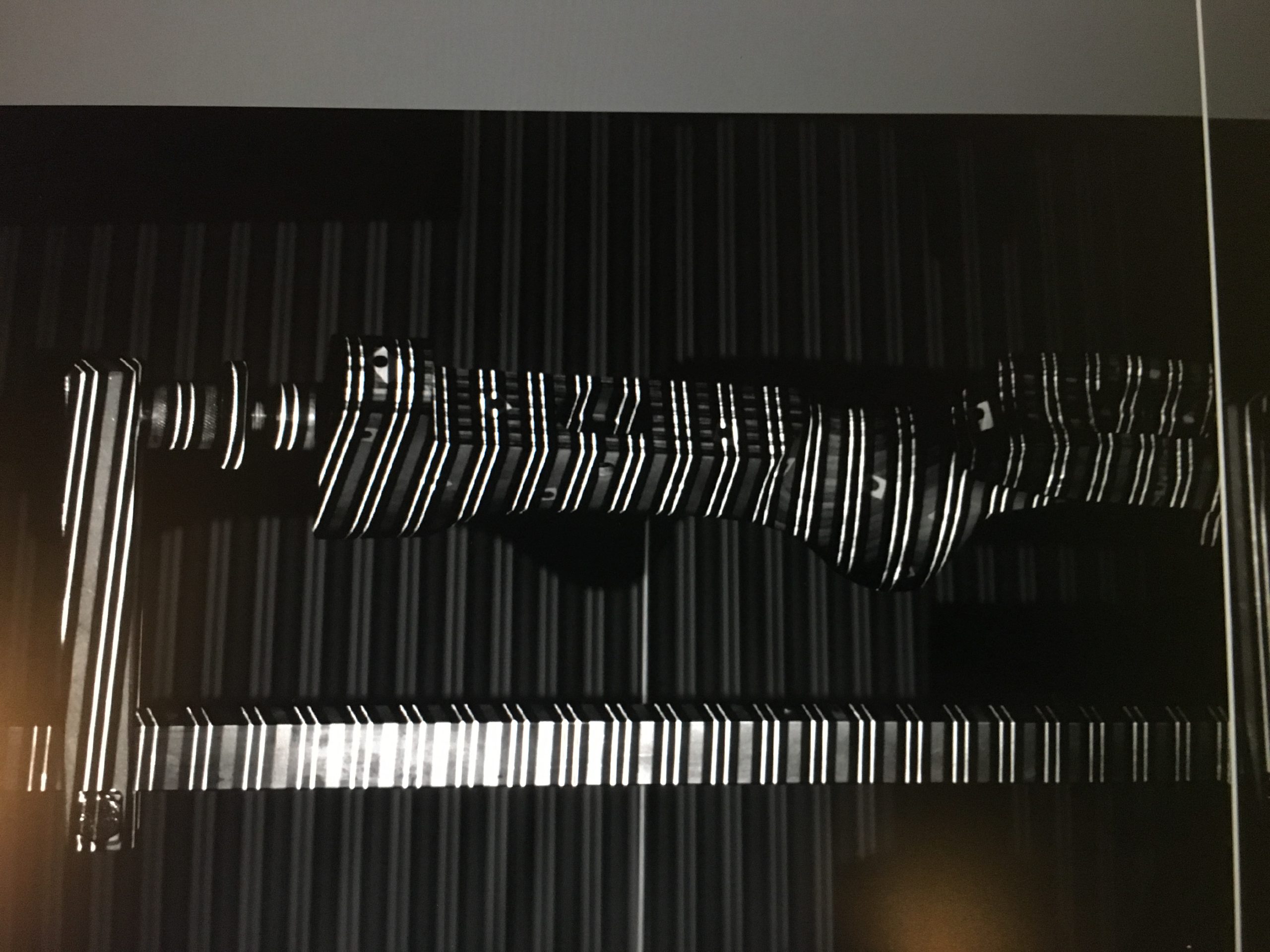

Kun 3D-skannauksia aseen tukista tehtiin RangeVision Spectrum 3D-skannerilla, niin tukille tehtiin teline, jossa se oli päistä kiinni ja lukitussalpa. Koska skannerin skannausalue ei pystynyt kattamaan koko tukkia, niin skannaus tehtiin kolmessa osassa. Yhtä osaa aina pyöritettiin niin, että se skannattiin 12 osassa, jonka jälkeen siirrettiin skanneria sivusuunnassa. 36 erillisellä skannauksella saatiin rakennettua yhtenäinen tukki. Skanni pidettiin kasassa kohdistusmerkeillä, muuten hommasta ei olisi tullu mitään.

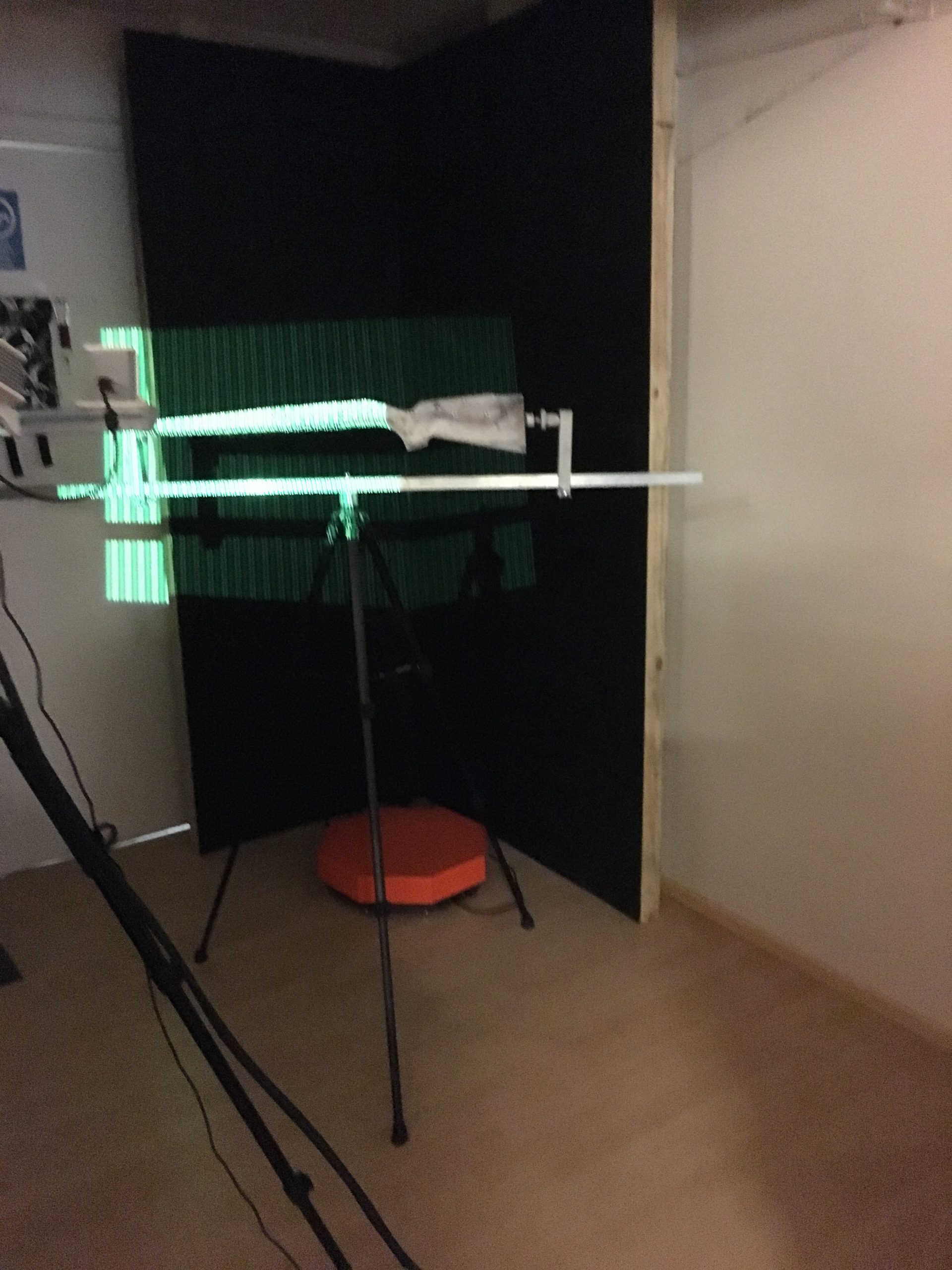

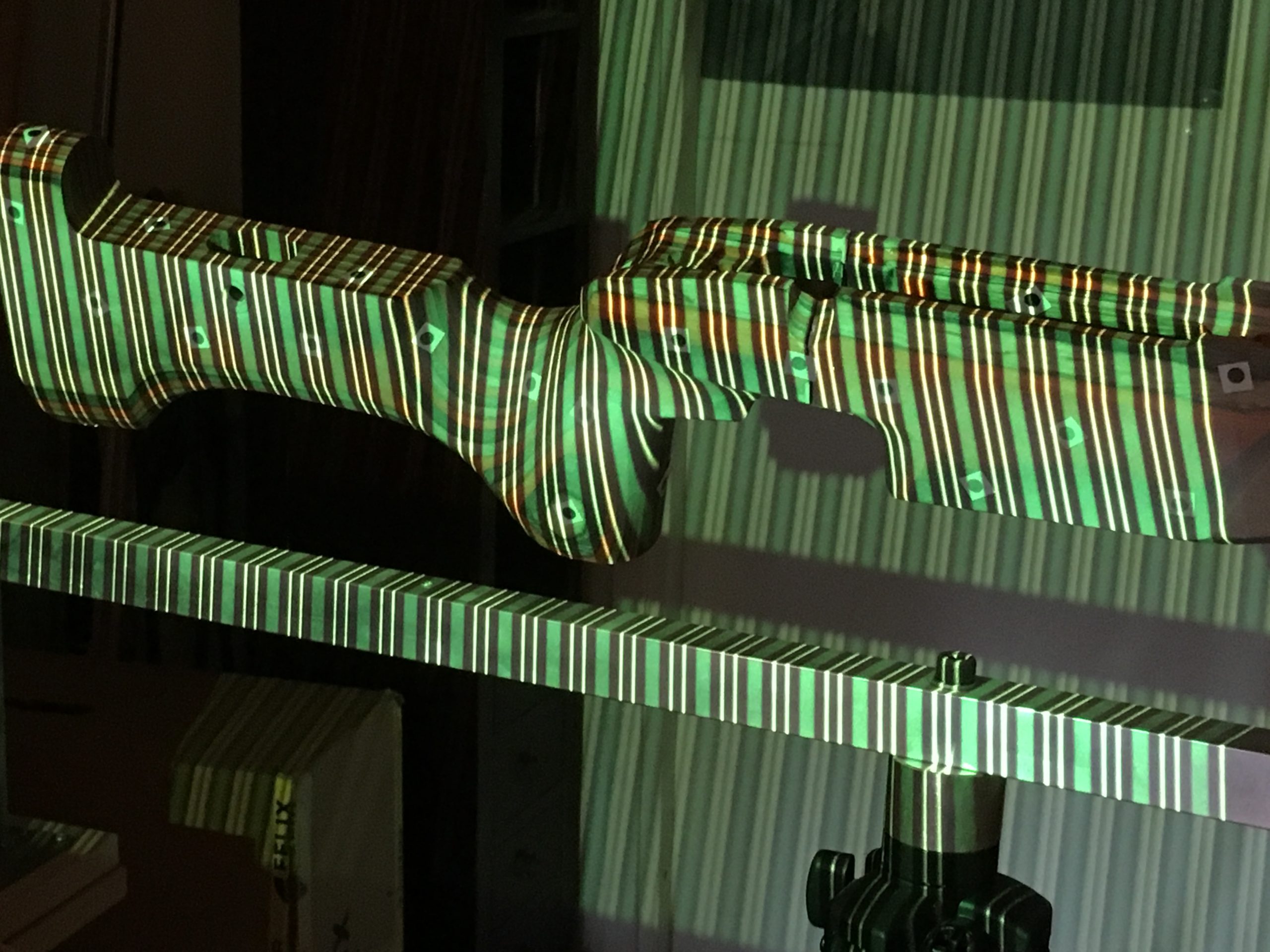

Tukki skannaustelineessä

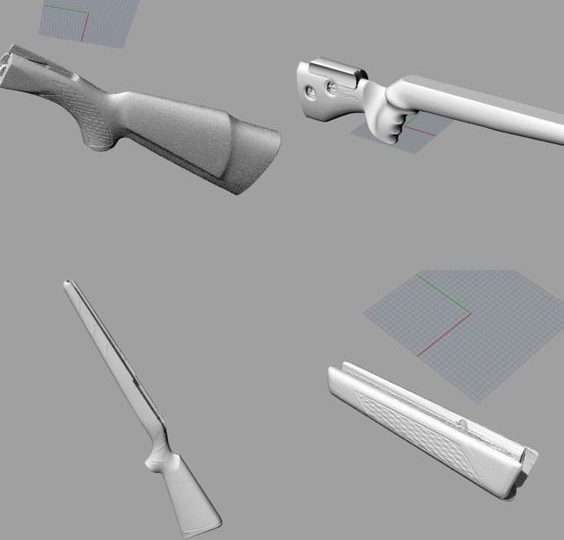

Tällä menetelmällä saatiin hyviä 3D-malleja tukeista. Toki olihan noissa hommaa. Eikä vähiten siksi, että piti asettaa tarpeeksi paljon kohdistusmerkkejä.



Laitteet ja hommat kehittyy. Verstaalle saapui loppuvuodesta 2020 Shining3D EinScan3D HX 3D-skanneri, joka on hybridi käsi 3D-skanneri. Siinä on led ja laser toiminnot. Tällä sitten jossain kohtaan 3D-skannattiin aseen tukkia. Kun ennen tätä EinScan HX 3D-skanneria homma tehtiin RangeVision Spectrum 3D-skannerilla, niin HX:lla tehty työ yllätti. Homma oli moninverroin nopeampi tehdä käsiskannerilla, jossa hyvä tarkkuus, kuin ns. pöytäskannerilla.

Aseen tukin 3D-skannausta kahdella eri skannerilla

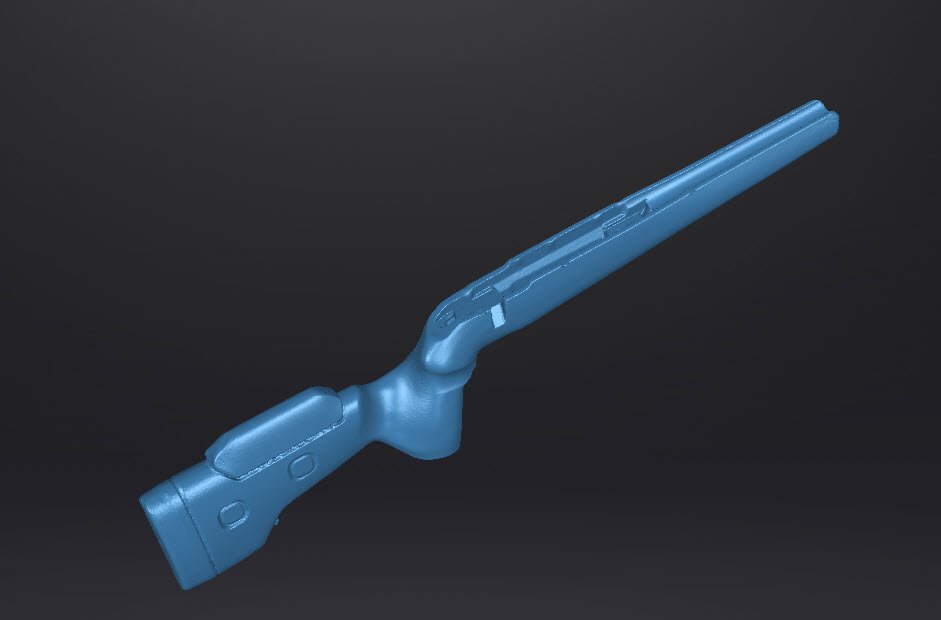

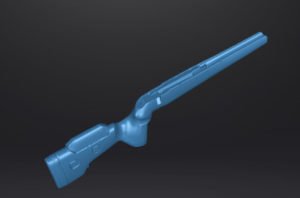

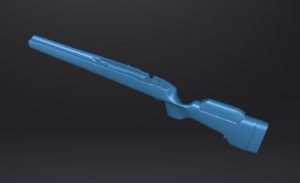

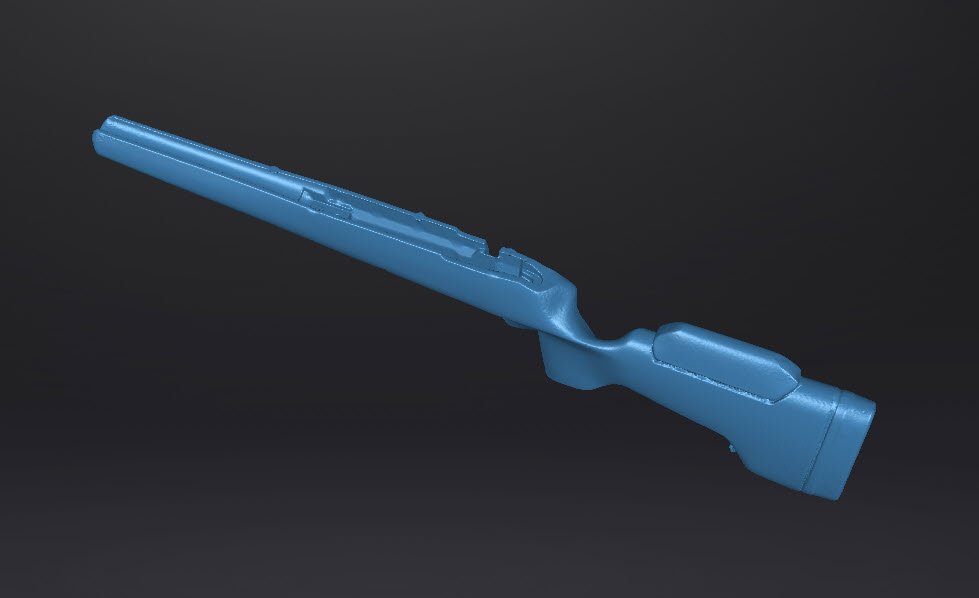

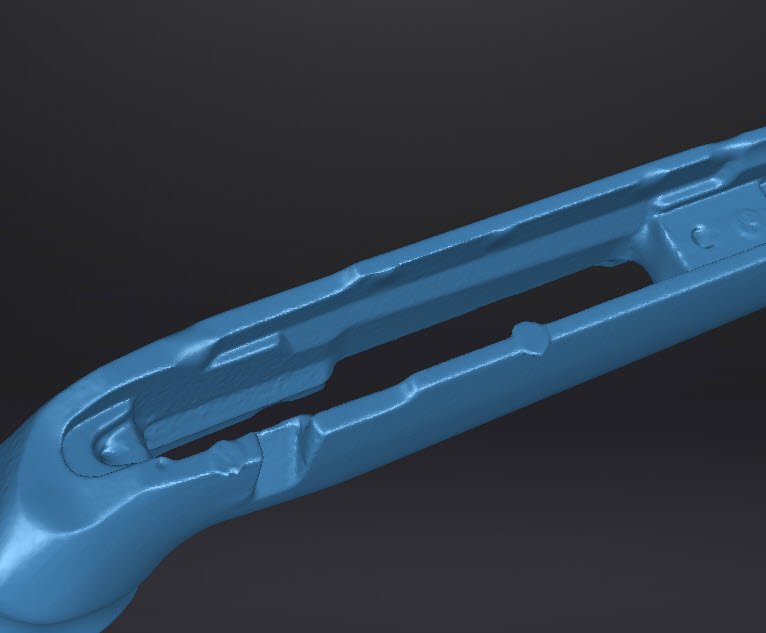

Shining3D EinScan HX 3D-skannerilla 3D-skannattu aseen tukki Shining3D:n skannausohjelmistossa.
