Polymaker Fiberlon PETG-ESD

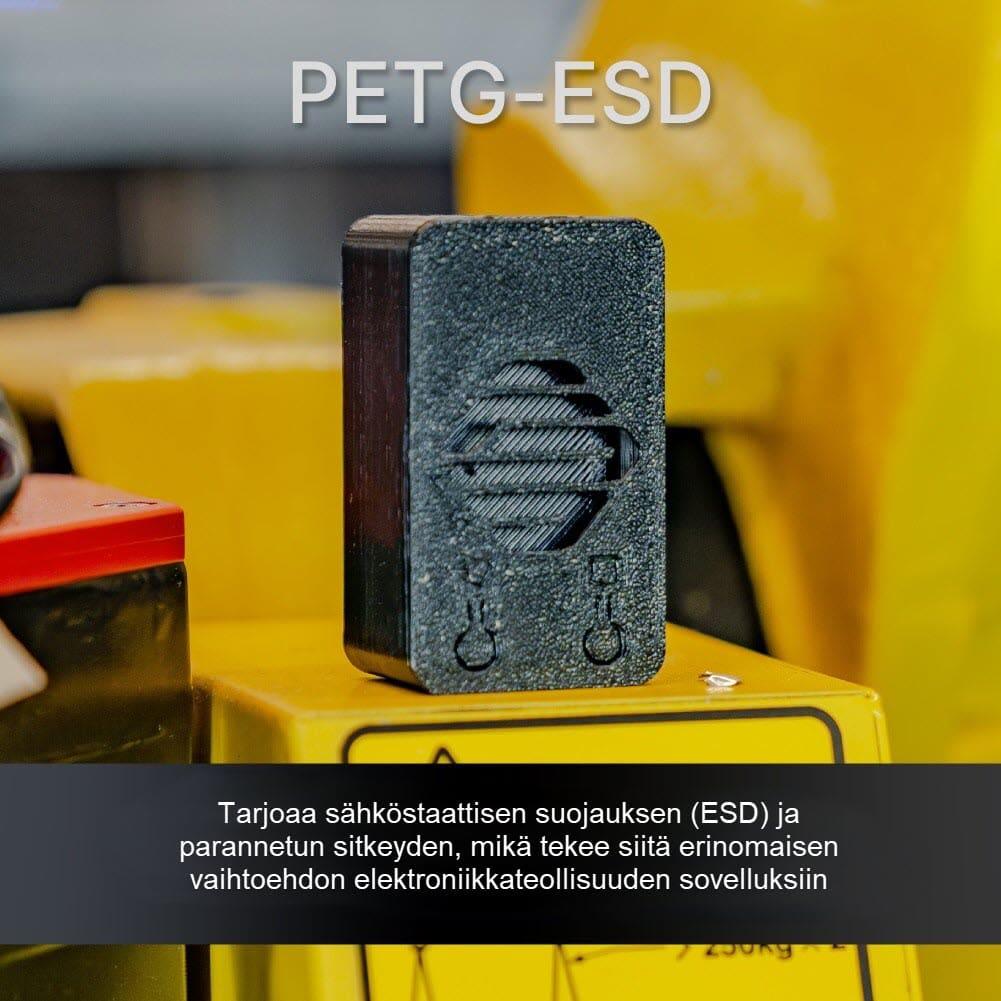

Polymaker Fiberlon PETG-ESD on suorituskykyinen 3D-tulostusfilamentti, jossa yhdistyvät sähköstaattinen suojaus (ESD) ja parannettu sitkeys. Tämä tekee siitä ihanteellisen materiaalin elektroniikkateollisuuteen, teollisiin kokoonpanoympäristöihin sekä kaikkiin kohteisiin, joissa staattinen sähkövaraus voi vaurioittaa herkkiä komponentteja. Hiilinanoputkien avulla se saavuttaa alhaisen pintaresistiivisyyden, joka purkaa sähköstaattiset varaukset turvallisesti koko tulostetun osan alueelta – myös koneistuksen tai pinnan kulumisen jälkeen. Filamentti tulostuu luotettavasti useimmilla FDM-laitteistoilla ilman kotelointia, ja se on yhteensopiva AMS- ja monimateriaalien syöttöjärjestelmien kanssa.
Tärkeimmät ominaisuudet
- ESD-turvallinen: Hiilinanoputkiseos takaa tasaisen sähköstaattisen purkauksen.
- Parannettu sitkeys: Parempi iskunkestävyys verrattuna tavalliseen PETG-filamenttiin.
- Ei vaadi kotelointia: Helppo tulostaa tavallisilla FDM-laitteilla.
- Pintaresistiivisyys: Jopa alle <1E+4 Ω (käytettäessä 290 °C suutinsuuttimen lämpötilaa).
- Vaatii karkaistun terässuuttimen: Hiilinanoputkisisällön vuoksi.
- AMS-yhteensopiva: Kumivahvistettu pahvikela ja siisti kelaus.
- Tarkka toleranssi: ±0,02 mm, varmistettu kaksiakselisella lasermittauksella.

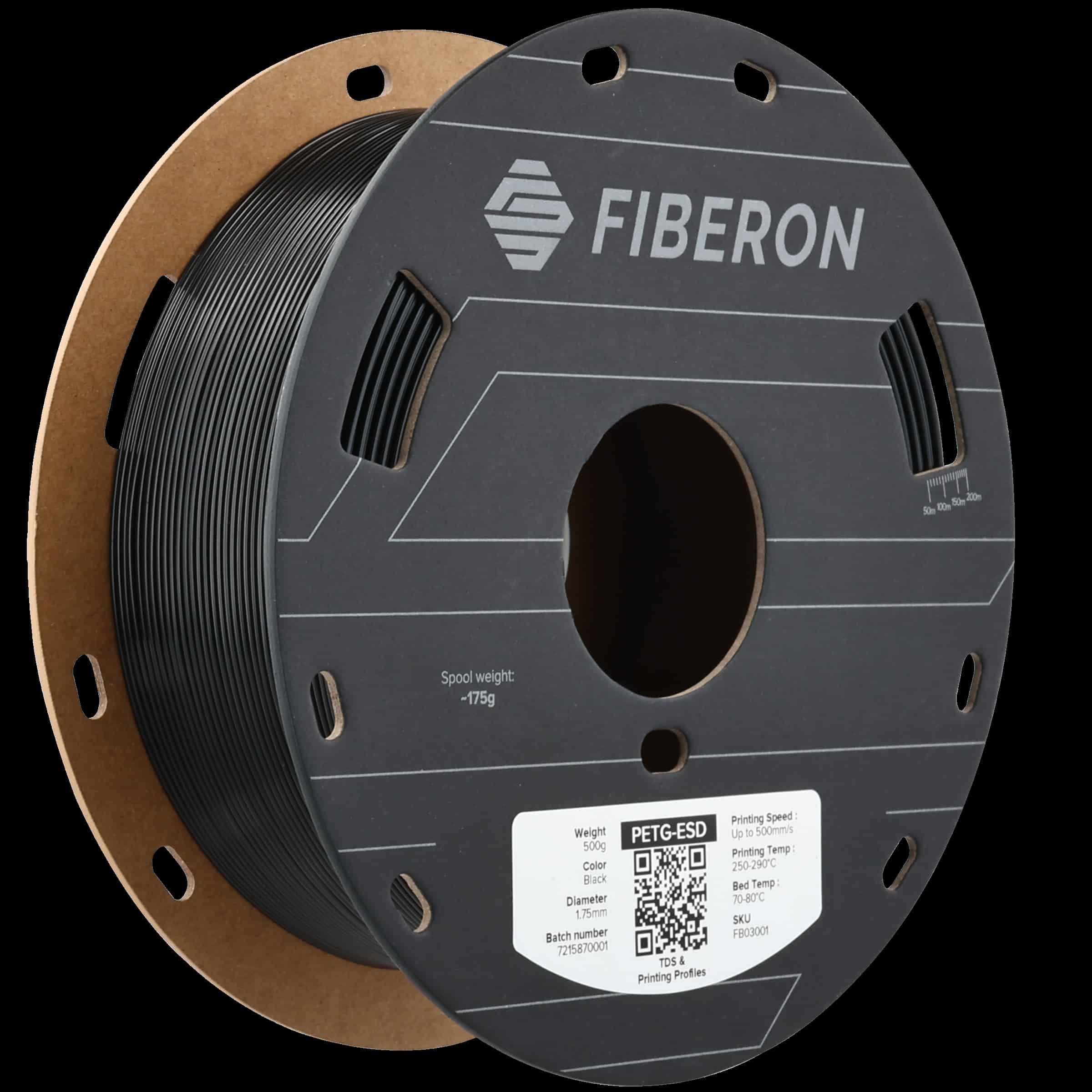

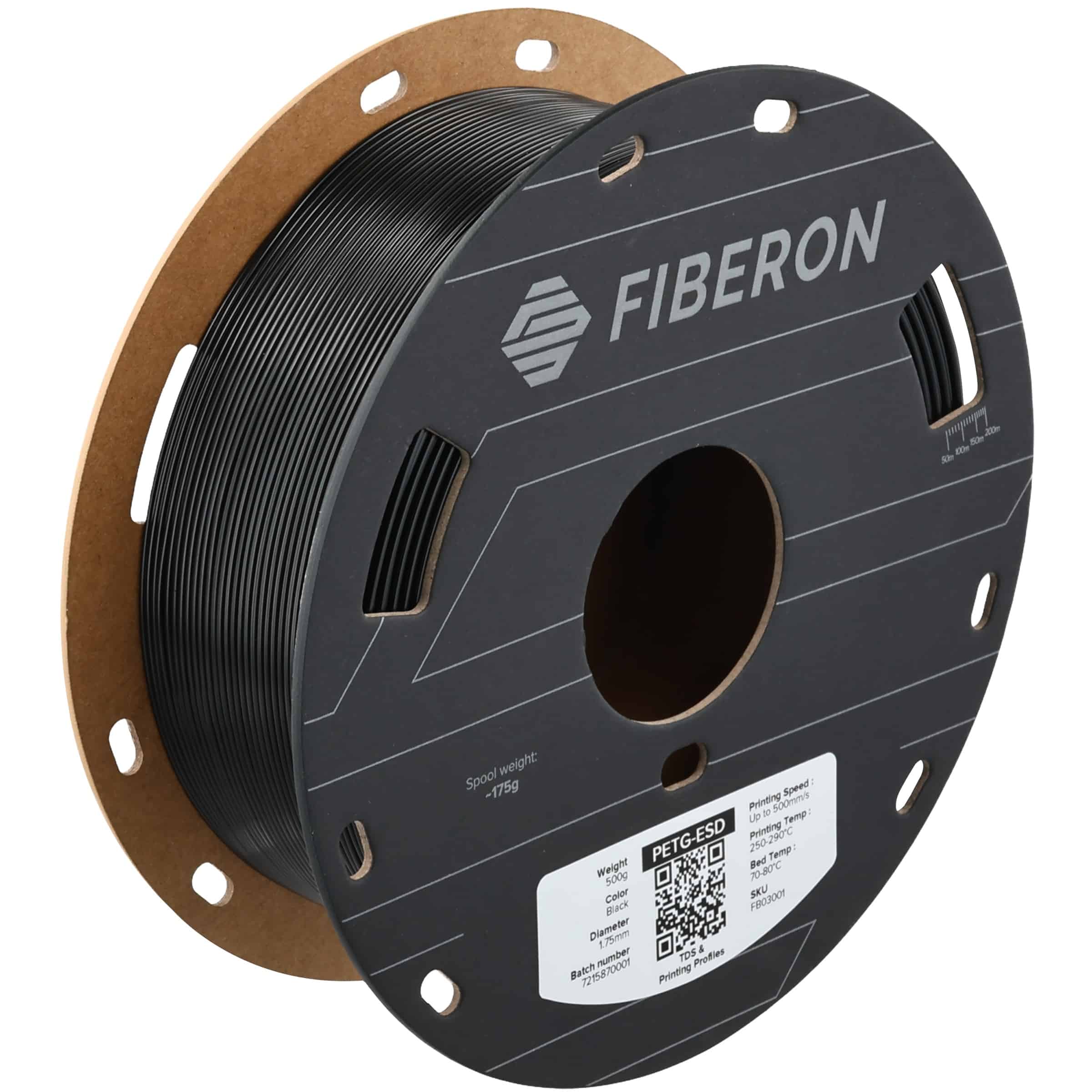

- Saatavuus: 1,75 mm halkaisijalla / 500 g, 1kg ja 3kg kelat.
PETG-ESD yhdistää sähköstaattisen purkauksen ja parannetun sitkeyden PETG-pohjaan. Nämä kaksi ominaisuutta esiintyvät harvoin yhdessä tulostettavissa materiaaleissa. Hiilinanoputkien avulla se saavuttaa erittäin alhaisen pintaresistiivisyyden, mikä mahdollistaa sähköstaattisten varausten luotettavan purkamisen ja suojaa herkkiä elektroniikkakomponentteja kokoonpanon, koteloinnin tai käsittelyn aikana. Tuote kuuluu Polymakerin suorituskykyisten Fiberon™-komposiittifilamenttien tuoteperheeseen, joka on suunniteltu tuomaan edistykselliset materiaalit käytettäväksi tavallisilla FDM-tulostimilla ilman erikoisosaamista tai -laitteistoa.
ESD-suojaus hiilinanoputkiteknologialla
Fiberon™ PETG-ESD -filamentin ESD-ominaisuudet saavutetaan hiilinanoputkiseoksella, ei pintapinnoitteilla. Tämä tarkoittaa, että sähköstaattinen purkauskyky on tasainen koko tulostetun osan alueella ja säilyy tehokkaana myös koneistuksen tai pinnan kulumisen jälkeen. ESD-ominaisuuksien täyden aktivoimisen varmistamiseksi suositellaan vähintään 250 °C:n suutinlämpötilaa. Korkeammat suutinlämpötilat (jopa 290 °C) laskevat pintaresistiivisyyttä entisestään. Huomautus: tämä materiaali vaatii karkaistun terässuuttimen hiilinanoputkien kuluttavuuden (abrasiivisuuden) vuoksi.

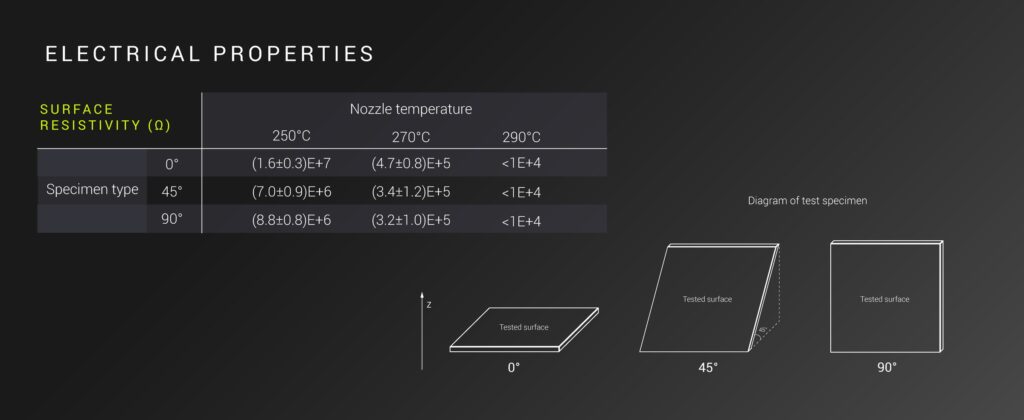

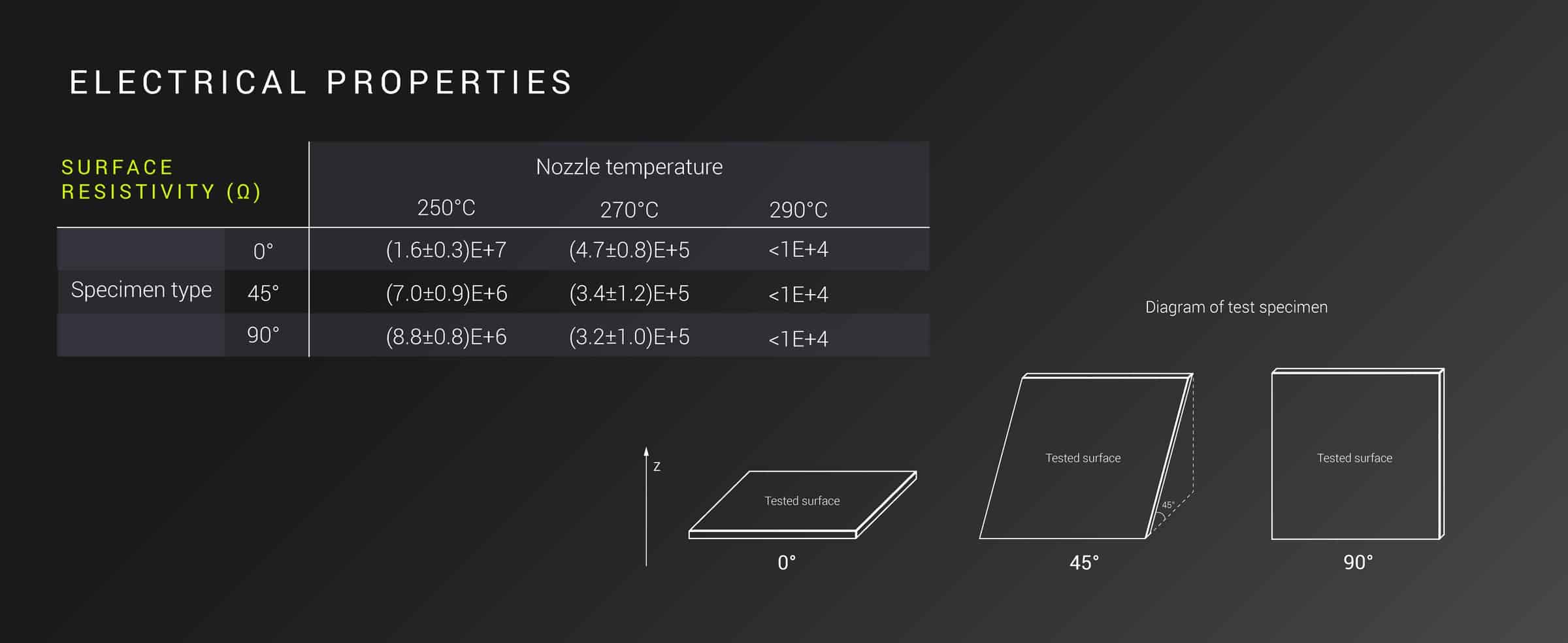

Sähköiset ominaisuudet
Pintaresistiivisyys vaihtelee tulostussuunnan ja suuttimen lämpötilan mukaan. 270 °C:n lämpötilassa kaikkien testikappaleiden pintaresistiivisyys saavuttaa 10⁵ Ω tason suunnasta riippumatta. 290 °C:n lämpötilassa kaikilla suunnilla päästään alle 1E+4 Ω tason, mikä on reilusti ESD-turvallisella alueella. Huomioithan, että ESD-turvalliset materiaalit toimivat tyypillisesti 10⁶–10⁸ Ω alueella, eikä niitä tule sekoittaa sähköä johtaviin (konduktiivisiin) filamentteihin. Resistiivisyyden mittaaminen vaatii erillisen ESD-testern; tavallinen yleismittari ei ole riittävä työkalu tähän tarkoitukseen.

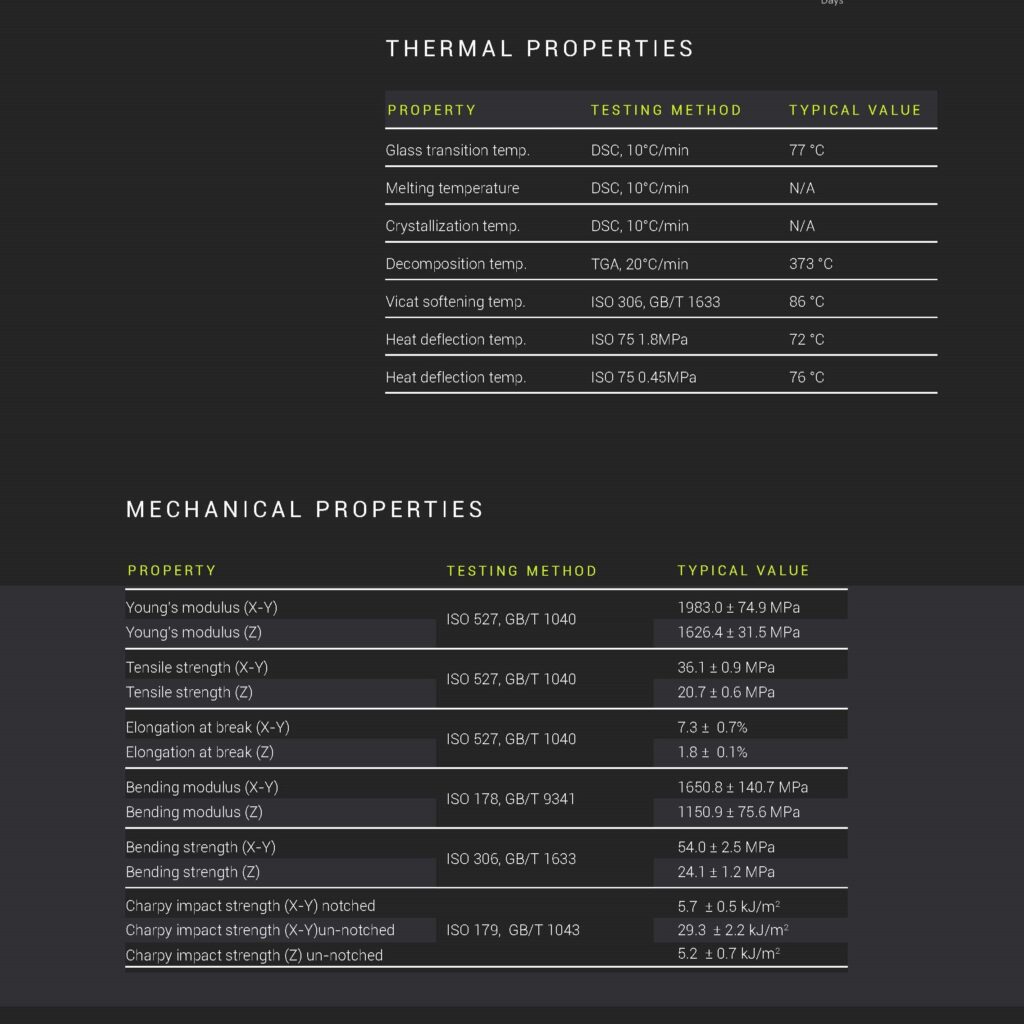

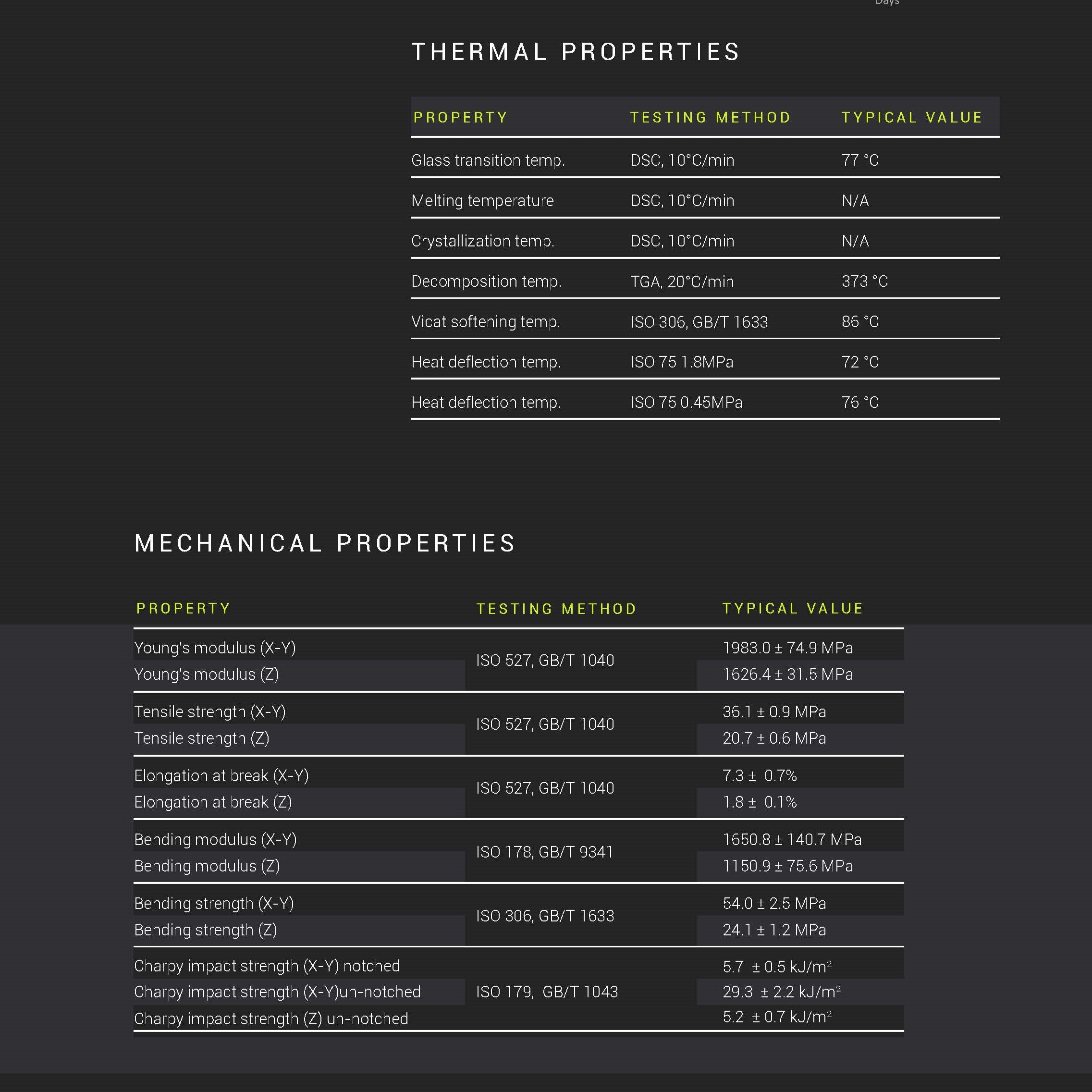

Termiset ja mekaaniset ominaisuudet
Fiberon™ PETG-ESD yhdistää PETG-muovin tunnetun helpon tulostettavuuden ja parannetun mekaanisen suorituskyvyn. 77 °C:n lasisiirtymälämpötila ja 76 °C:n lämpömuovautumislämpötila (HDT, ISO 75 / 0,45 MPa) takaavat riittävän lämmönkestävyyden useimpiin elektroniikan kokoonpanoympäristöihin. Mekaanisesti materiaalin vetolujuus on 36,1 MPa ja taivutusmoduuli 1 651 MPa (XY-suunnassa). Murtovenymä on 7,3 %, mikä osoittaa materiaalin olevan kohtalaisen sitkeää ennen murtumista. Charpy-lovitestin iskulujuus 5.7 kJ/m² tekee siitä tavallista PETG-filamenttia sitkeämmän vaativaan teollisuuskäyttöön.
Parannettu sitkeys vaativiin sovelluksiin
ESD-suojauksen lisäksi Fiberon™ PETG-ESD tarjoaa tavallista PETG-muovia paremman sitkeyden. Sen 36 MPa vetolujuus, 7,3 % murtovenymä ja 5,7 kJ/m² Charpy-lovitestin iskulujuus mahdollistavat kestävien ja iskunkestävien osien valmistamisen aitoon teollisuuskäyttöön. 76 °C:n lämpömuovautumislämpötila (HDT, ISO 75 / 0,45 MPa) tuo lisää lämmönkestävyyttä, mikä tekee materiaalista sopivan kohtalaisen korkeisiin lämpötiloihin.
Tyypilliset sovellukset
- Elektroniikkakomponenttien pakkaukset ja alustat
- ESD-turvalliset jinit, kiinnittimet ja kokoonpanotyökalut

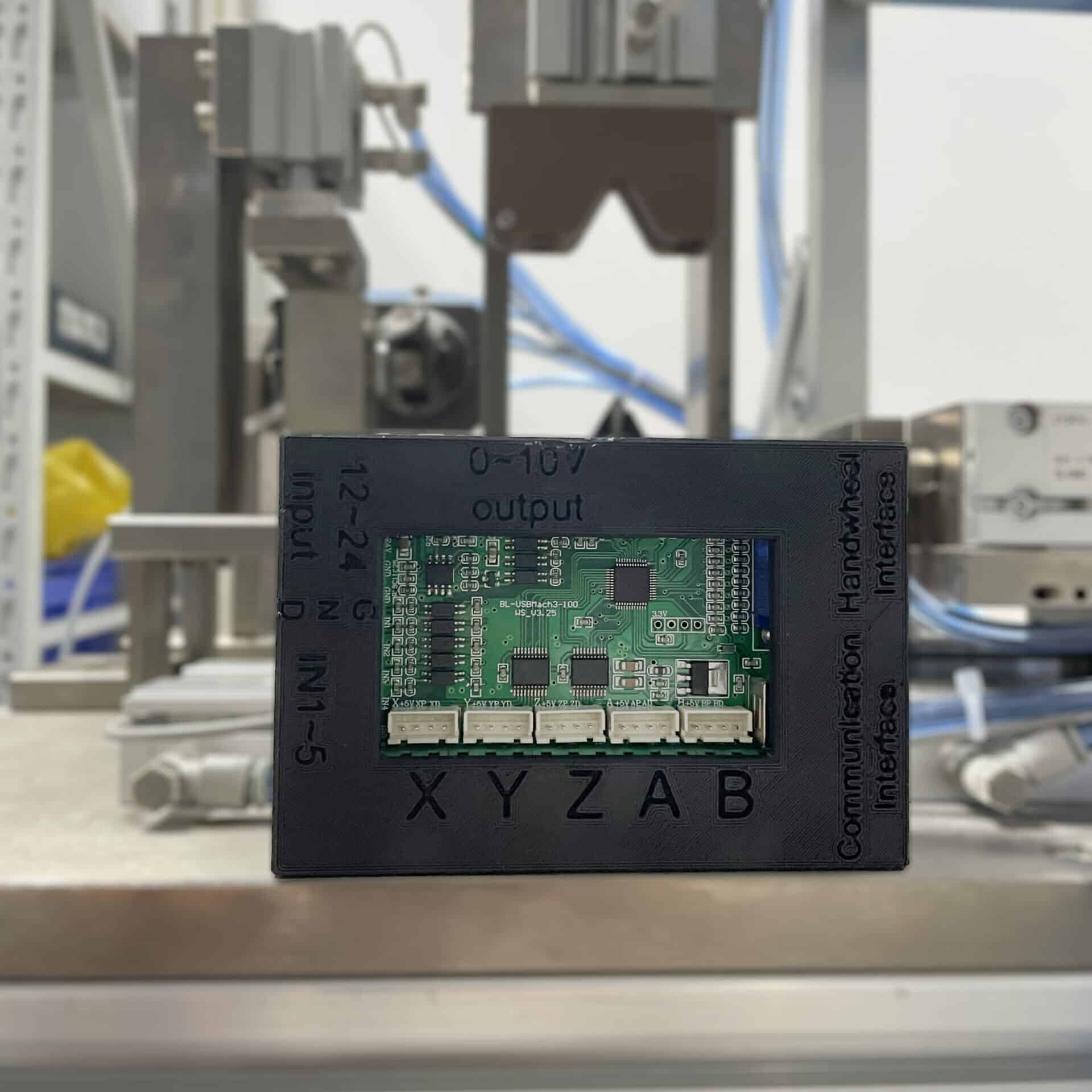

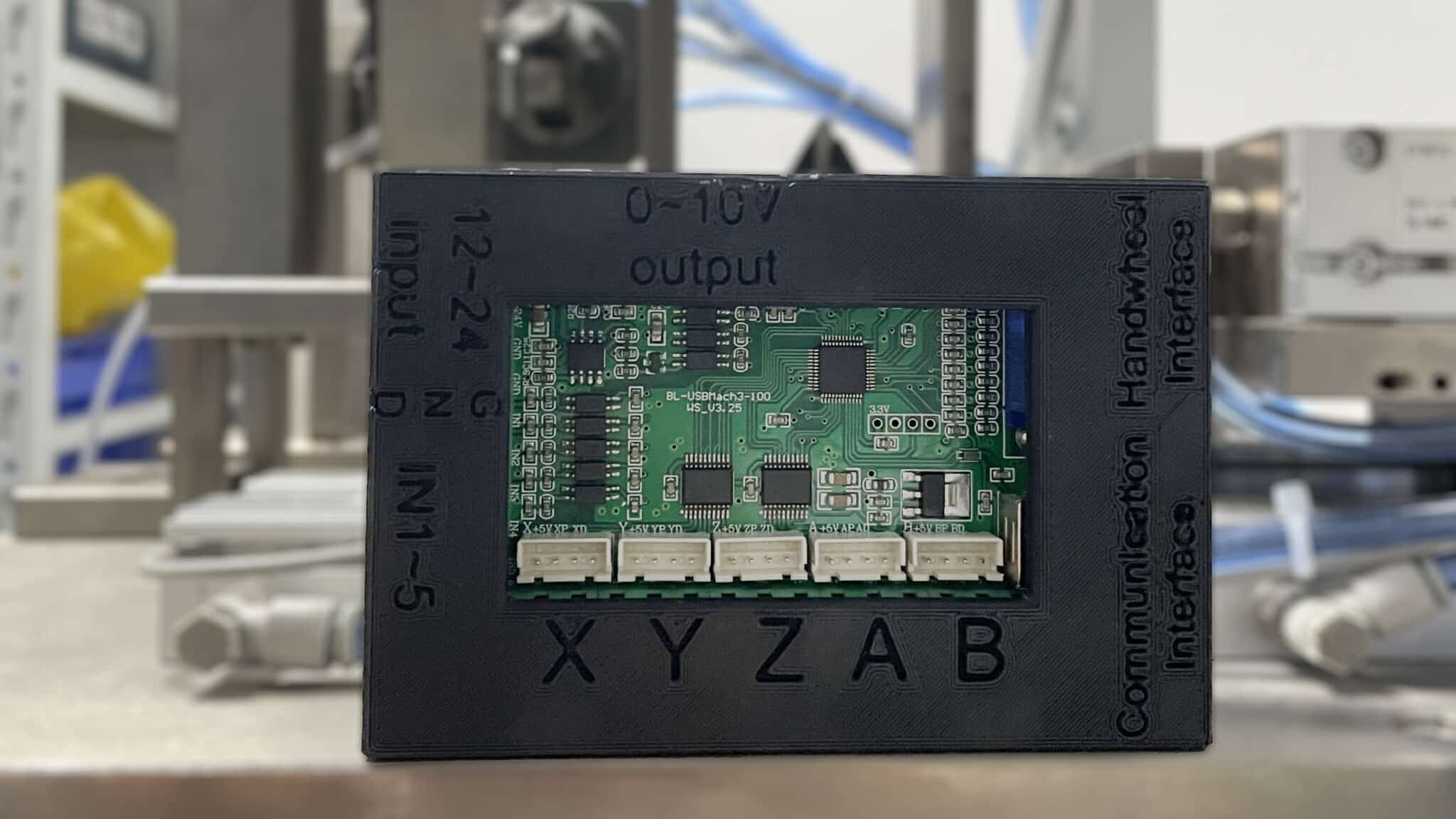

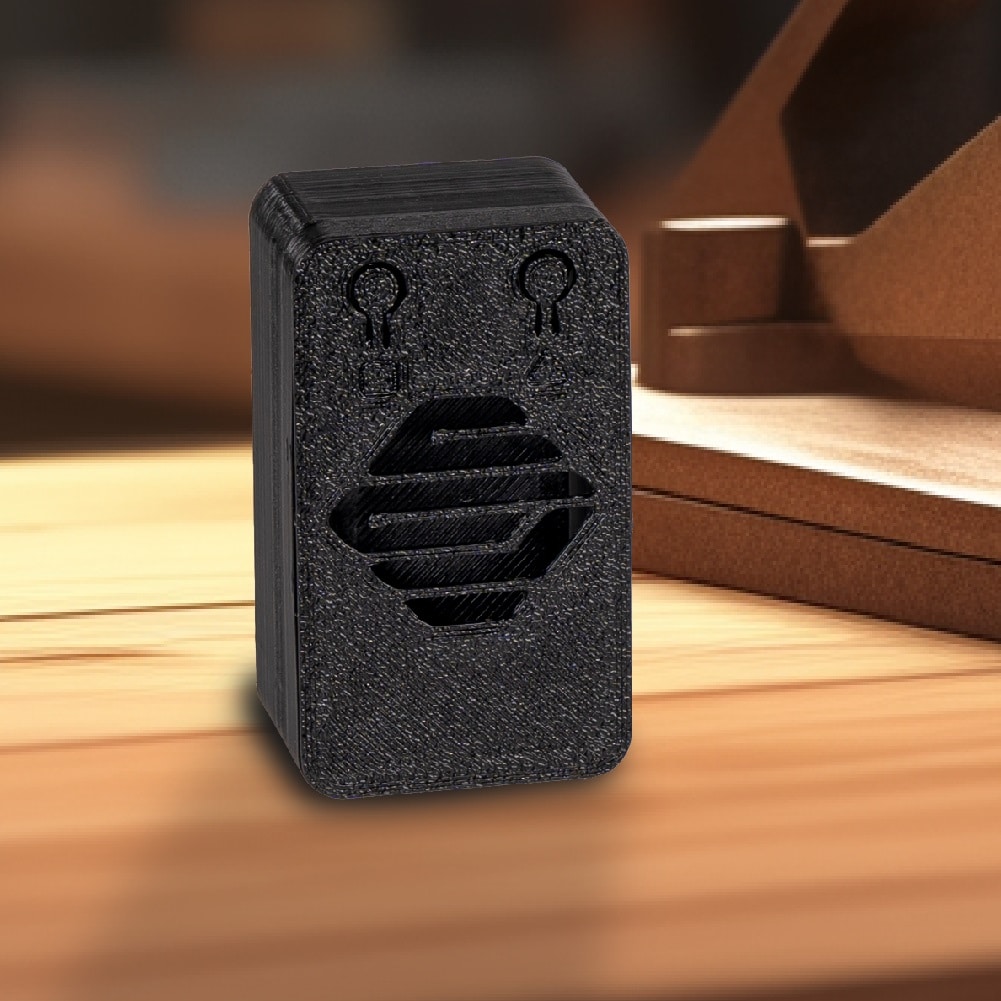

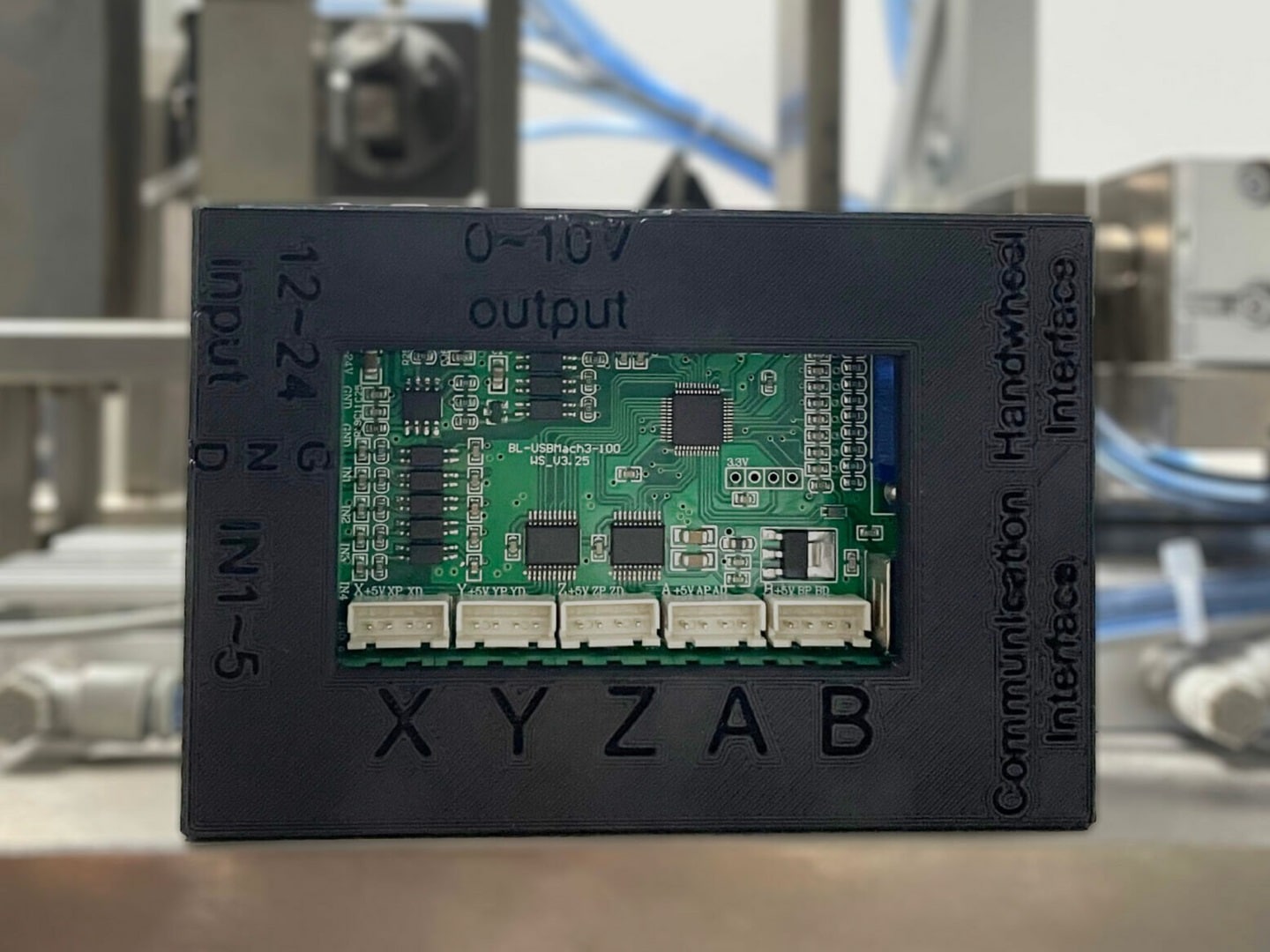

- Elektroniikan kotelot ja suojukset
- Elektroniikkavalmistuksen robottitarttujat (End-of-arm tooling)
- Piirilevyjen (PCB) käsittely- ja säilytyskomponentit
- Kaikki teollisuuden osat, jotka vaativat staattisen sähkövarauksen purkamista

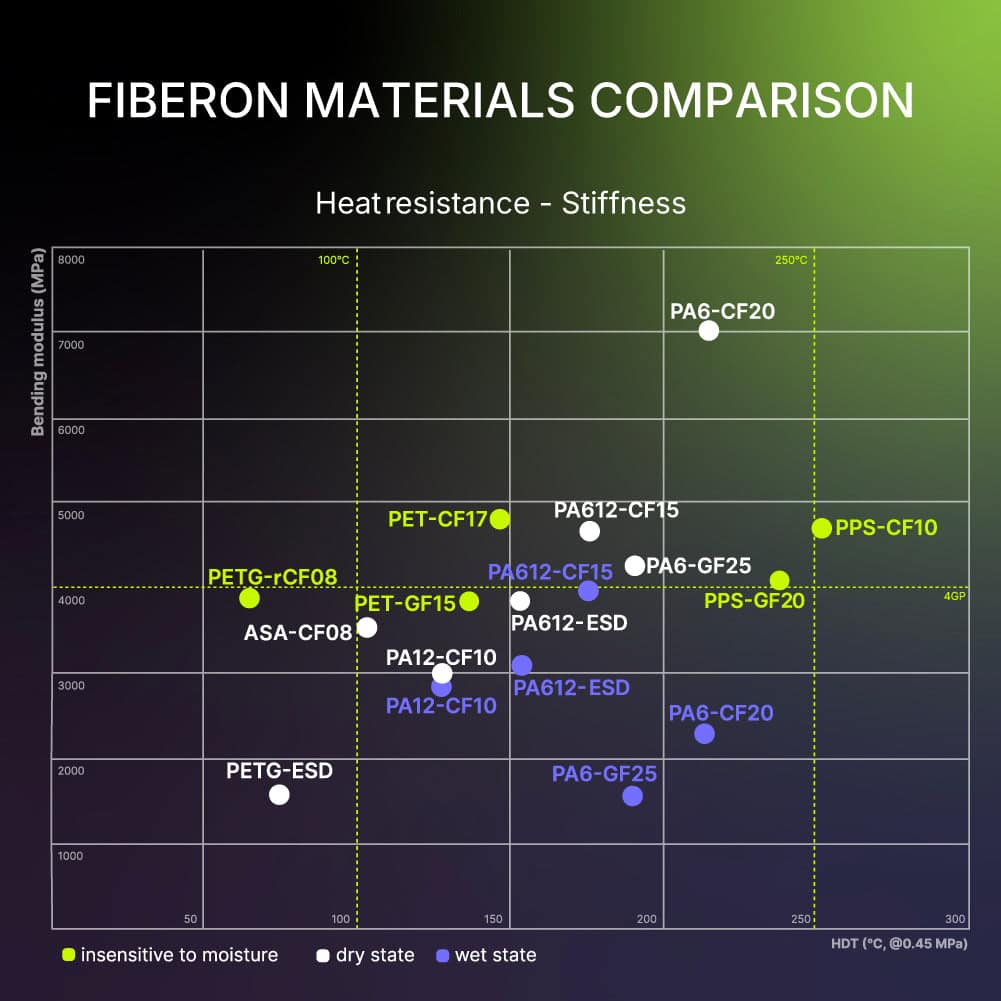

Fiberon™-materiaalien vertailu
PETG-ESD on Fiberon™-komposiittivalikoiman perustuote, joka tarjoaa kohtalaisen jäykkyyden ja lämmönkestävyyden vastineeksi erinomaisesta ESD-suojauksesta ja tulostamisen helppoudesta. Sovelluksiin, jotka vaativat korkeampaa lämpömuovautumislämpötilaa (HDT) tai suurempaa jäykkyyttä ESD-suojauksen ohella, suosittelemme Fiberon™ PA612-ESD -materiaalia. Fiberon™-materiaalien vertailutaulukko esittää koko valikoiman lämmönkestävyyden (HDT) ja jäykkyyden (taivutusmoduuli) mukaan, mikä auttaa valitsemaan oikean materiaalin käyttökohteeseesi.

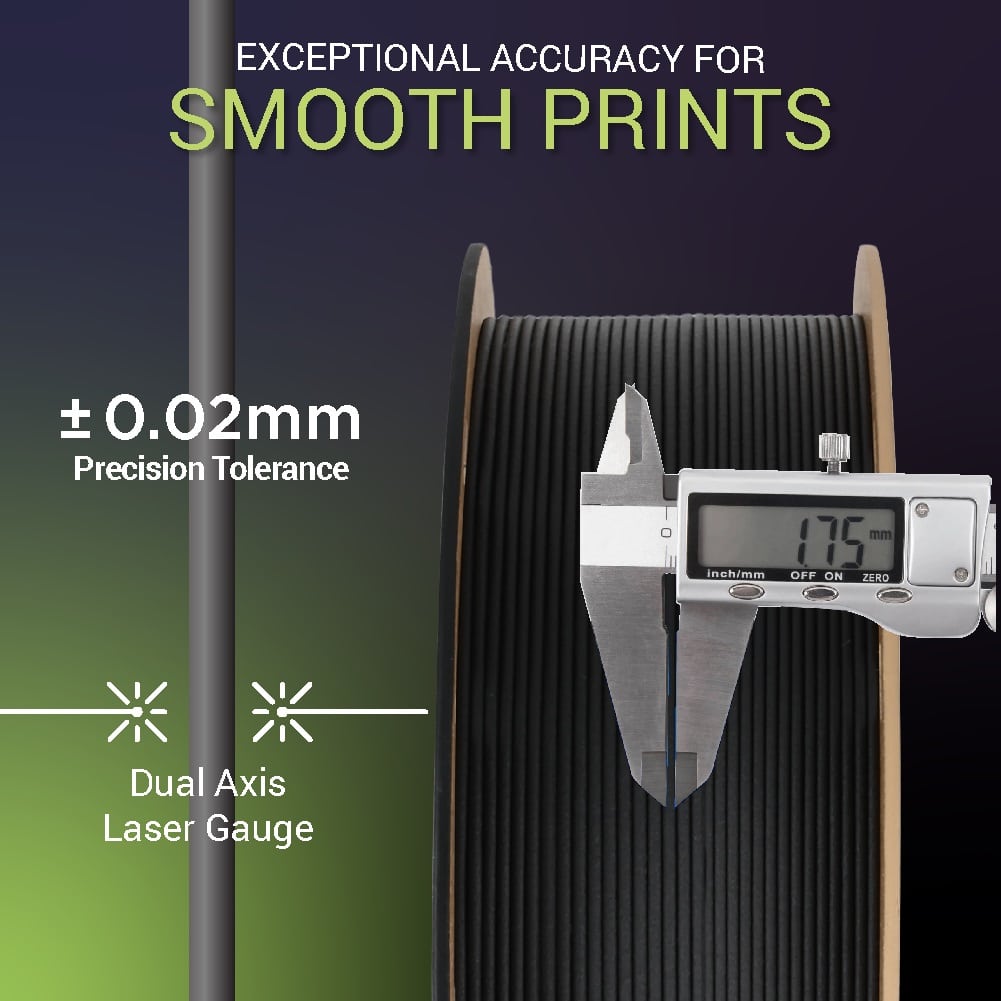

Mitta-tarkkuus
Fiberon™ PETG-ESD on valmistettu ±0,02 mm:n mittatoleranssilla, joka on varmistettu tuotannon aikana kaksiakselisella lasermittauksella. Tämä takaa tasaisen ja luotettavan pursotuksen koko kelan matkalta.
Tulostusasetukset
- Tulostuslämpötila: 250 °C – 290 °C
- Alustan lämpötila: 70 °C – 80 °C
- Tulostusnopeus: jopa 500 mm/s
- Kotelointi: ei vaadita
- Suutin: vaatii karkaistun terässuuttimen
- Kuivaus: 65 °C 3 tunnin ajan ennen tulostusta
Usein kysytyt kysymykset
Mitä on PETG-ESD?
PETG-ESD yhdistää PETG-muovin ominaisuudet ja kyvyn hallita sähköstaattisia purkauksia. Tämä tekee siitä sopivan materiaalin sovelluksiin, jotka vaativat ESD-suojausta, kuten elektroniikkakomponenttien pakkauksiin, kiinnittimiin, jigeihin tai kokoonpanotyökaluihin, joita käytetään ESD-herkissä ympäristöissä.
Mitä minun tulisi huomioida tulostaessani Fiberon™ PETG-ESD -filamenttia?
Varmistaaksesi tulostettujen osien ESD-ominaisuudet (sähköstaattinen purkaus) Fiberon™ PETG-ESD -filamenttia käytettäessä, on suositeltavaa tulostaa vähintään 250 °C:n lämpötilassa. Lisäksi materiaaliin lisättyjen hiilinanoputkien vuoksi on käytettävä karkaistua terässuutinta.
Täytyykö PETG-ESD-tulosteet karkaista? Mitä käytössä tulisi ottaa huomioon?
Näitä kahta materiaalia voidaan käyttää ilman karkaisua. Huomioithan, että kuivaaminen 65 °C:n lämpötilassa 3 tunnin ajan ennen käyttöä auttaa saavuttamaan paremman tulostuslaadun.
