Mecsoft VisualMill ja RhinoCAM 2020 uudet ominaisuudet

Mecsoft VisualMill ja RhinoCAM 2020 uudet ominaisuudet

Mecsoft VisualMill ja RhinoCAM 2020 uudet ominaisuudet

Mecsoft VisualMill ja RhinoCAM 2020 uudet ominaisuudet. RhinoCAM toimii Rhinossa plugarina.

Mecsoftin CAM-ohjelma sisältää seuraavat moduulit, poislukien Xpress (Xpressissä vain MILL)

1. MILL
2. TURN
3. NEST
4. ART
5. GCODE EDITOR (uusi versiossa 2020)
6. PROFILE-NEST (uusi versiossa  2020)
7. MILL-TURN (uusi versiossa 2020)

Jokainen moduuli myydään myös erikseen.

G-koodin editointi moduuli

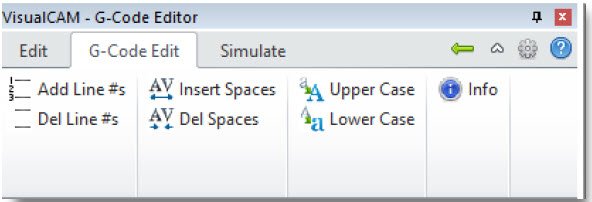

G-koodivalikon toiminnot
1. Lisää rivinumero # Lisää rivinumeroita G-koodiriville
2. Poista rivinumerot – Poistaa kaikki rivinumerot G-koodiriviltä
3. Insert Spaces – Lisää välilyönnit tiedostoon G-koodilohkojen väliin
4. Poista välilyönnit – Tämä poistaa kaikki välilyönnit G-koodilohkojen välillä
5. Iso kirjainkoko – Tämä tekee tiedoston tekstistä kaikki isot kirjaimet
6. Pienet kirjaimet – Tämä tekee tekstistä pienet
7. Tiedot – Tämä tarjoaa G-kooditiedoston tilastotiedot

Profile NEST moduuli

Uusi Profile-NEST-moduuli on otettu käyttöön 2020-tuotteessa. Tämä moduuli sallii 2 ½ akseliprofiilin työstöratojen sijoittamisen vain käyrien sijasta, kuten NEST-moduuli tällä hetkellä tekee. Tämä moduuli on räätälöity puunjalostusteollisuudelle ja litteän koneistuksen teollisuudelle.

Profile NEST moduuli

Profile-NEST-moduuli avaa uuden selainikkunan, jossa on seuraavat kaksi välilehteä:

• Nest – Tätä välilehteä käytetään arkkien asettamiseen, 2 ½-akselin profilointitoiminto on asetettava sisäkkäin, samoin kuin muiden moduulissa käytettyjen objektien kanssa.
• Simuloi – Tätä välilehteä käytetään työstöradan simuloinnin suorittamiseen ja nestaustulosten tarkistamiseen

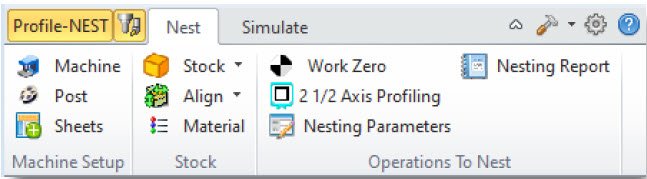

NEST TAB -TOIMINNOT
1. Kone – määrittelee työstökoneen (sama kuin MILL)
2. Post – määrittelee postprosessorin (sama kuin MILL)
3. Levyt – Määritä arkit työstöratojen sijoittamista varten
4. Stock – Luo aihio (sama kuin MILL)
5. Align – Kohdista kalusto työstöratoihin
6. Materiaali – Valitse varastossa oleva materiaali (Sama kuin MILL)
7. Työn nolla – Aseta työ nolla toiminnoille (Sama kuin MILL)
8. 2 ½ akselin profilointi – Luo toimintoja laskutietoilla
9. Nest parametrit – Määritä nest parametrit
10. Nest raportti – Luo nest raportti



Profile-NEST – tyäjärjestys

1. Käyttäjä luo yhden tai useamman 2 ½ akselin profilointitoiminnon. Näitä voidaan pitää vanhemman toimintoina. Käyttäjä määrittää kunkin näiden sisäkkäistettävien toimintojen määrän.
2. Käyttäjä määrittelee lisä nestaus parametrit, mukaan lukien arkit, joita käytetään nestaukseen.

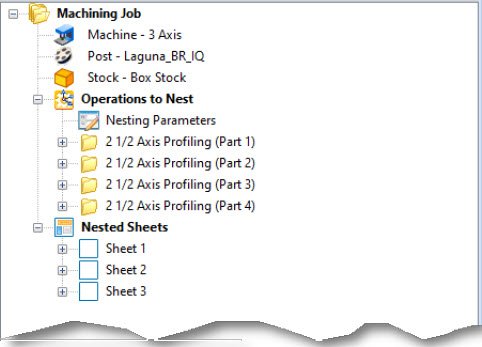

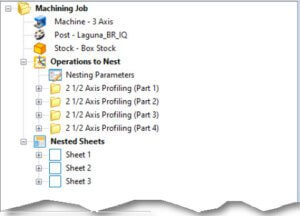

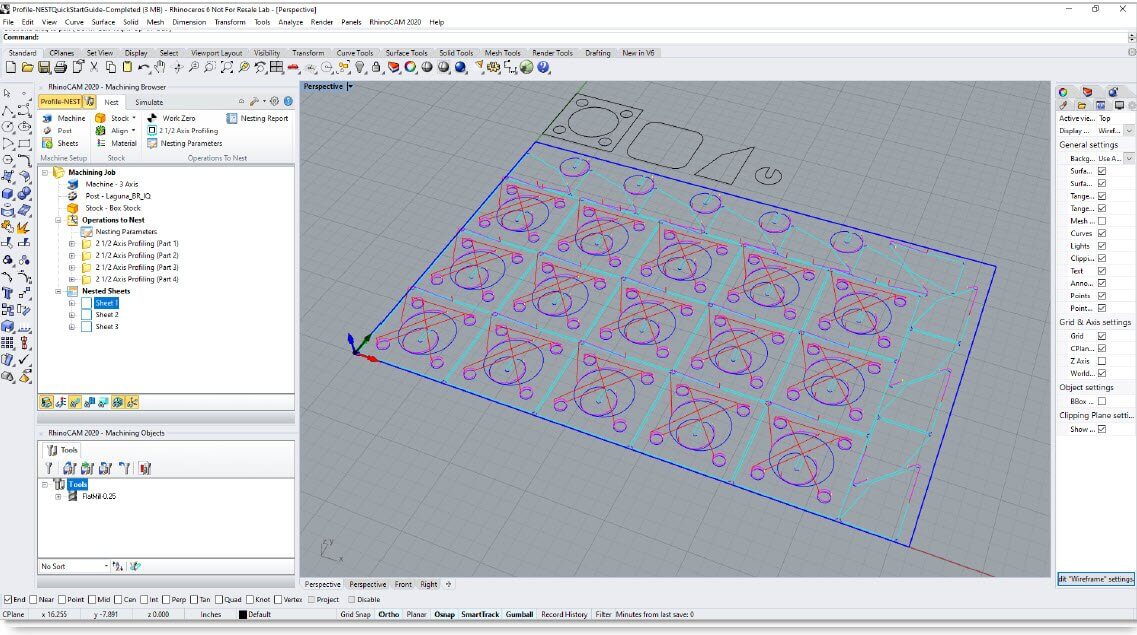

3. Järjestelmä laskee sisäkkäiset toiminnot ja näyttää ne selainikkunassa Nested Sheets -kuvakkeen alla, kuten tässä.

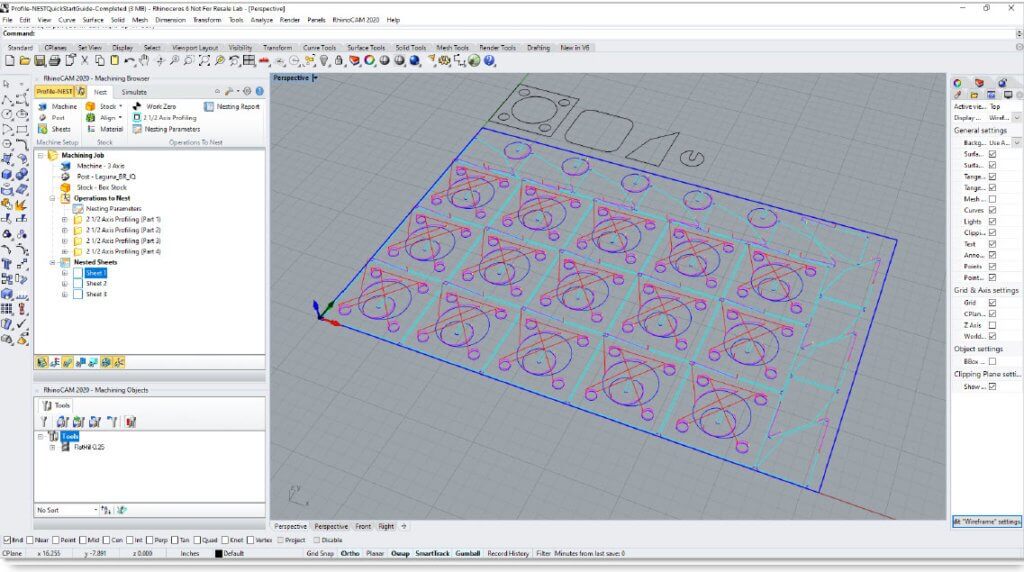

4. Valitsemalla ja laajentamalla jokaista Sheet-kuvakkeita Nested Sheets -kuvakkeen alla, kaikki tämän kuvakkeen alla olevat sisäkkäiset toiminnot näkyvät samoin kuin ne näkyvät grafiikkaikkunassa.
5. Kun sisäkkäiset toiminnot on luotu, niitä voidaan jatkokäsitellä valitsemalla Nested Sheets -kuvake tai jokainen Sheet-kuvake erikseen.

MILL-TURN moduuli

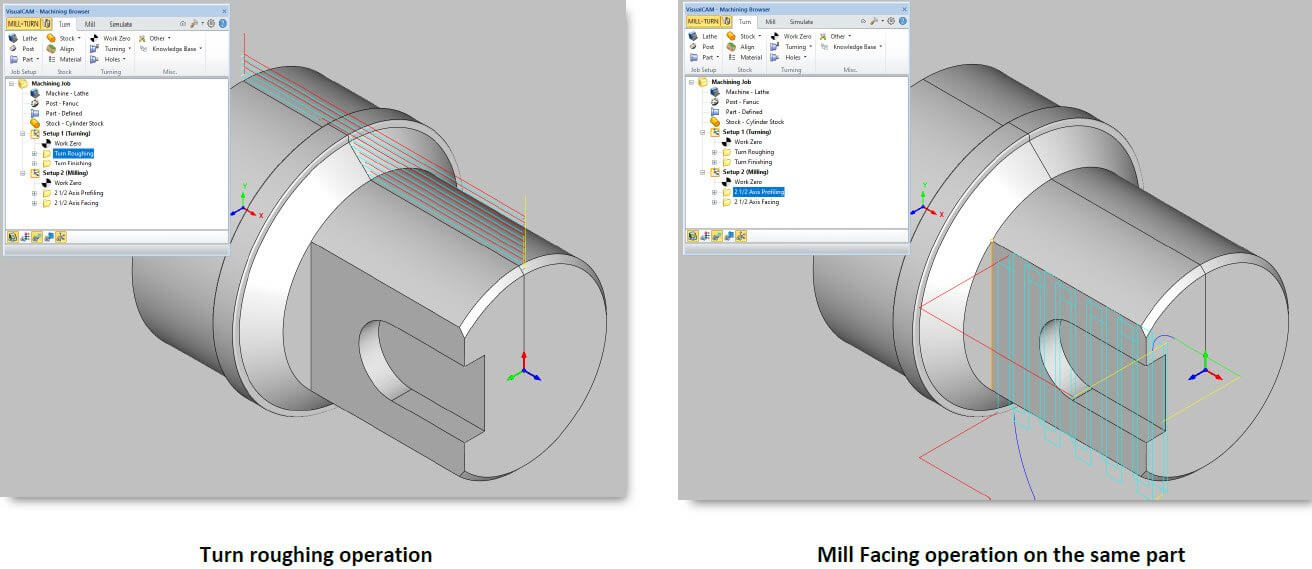

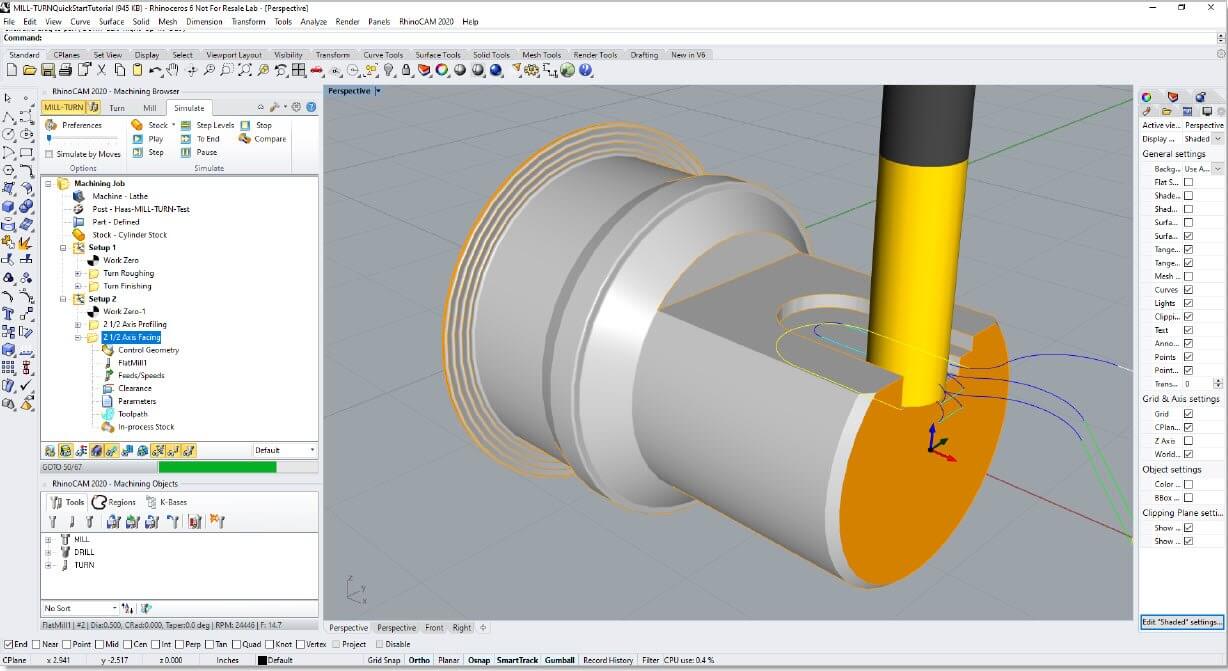

Uusi Mill-TURN-moduuli on otettu käyttöön vuoden 2020 versiossa. Tämä moduuli mahdollistaa C-akselin jyrsintäpäällä olevien sorvauskoneiden ohjelmoinnin. Tämän moduulin näyttökuva on esitetty alla.

MILL-TURN moduuli

Turn valikon toiminnot

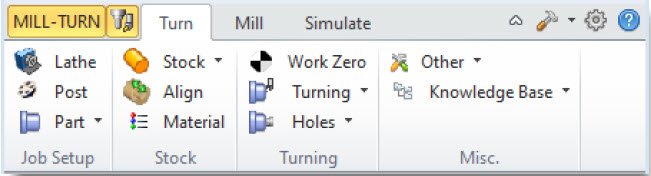

Turn-välilehteä käytetään osan Turn toimintojen ohjelmointiin. Sorvausoperaatiot luodaan erillisen asennuskuvakkeen alla koneistustoimintojen selaimen työpuussa.

MILL TAB -TOIMINNOT

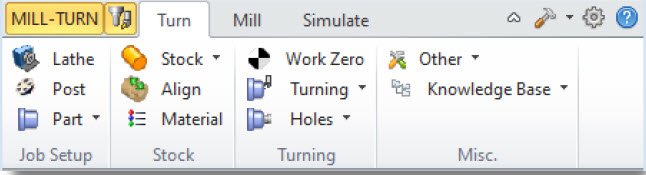

Mill-välilehteä käytetään ohjelmoimaan jyrsintätoimenpiteet osan C-akselipäästä. Jyrsintätoimenpiteet luodaan erillisen asennuskuvakkeen alla koneistustoimintojen selaimen työpuussa.

CAM-moduulissa olevat parannukset

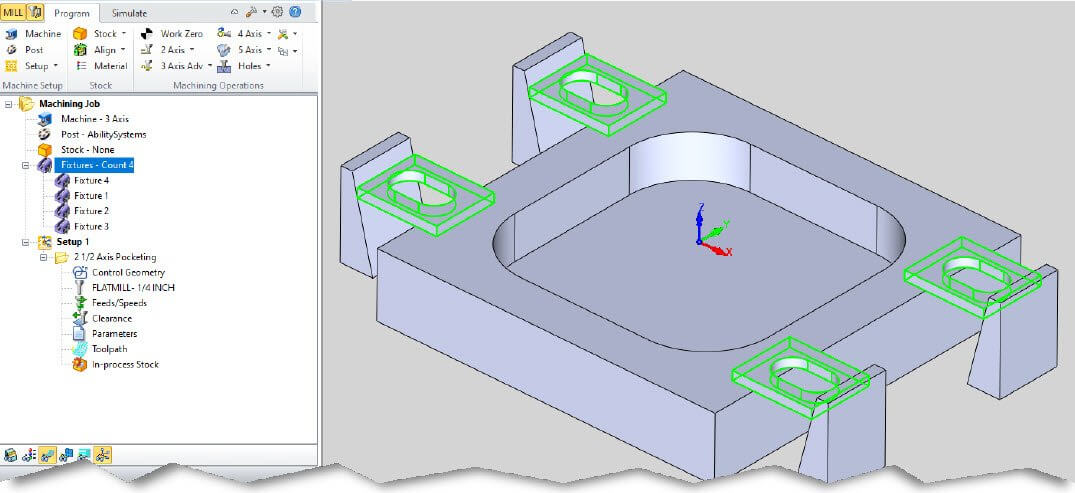

Kiinnikkeet voidaan nyt määrittää MILL-moduulissa. Luotujen työstöratojen törmäyksen havaitseminen kiinnitysgeometrialla on myös toteutettu. Globaali kiinnitysgeometria voidaan valita ja ne voidaan näyttää selaimen valintaikkunassa Koneistustoiminnot-puussa.

2,5-akselisen koneistuksen parannukset

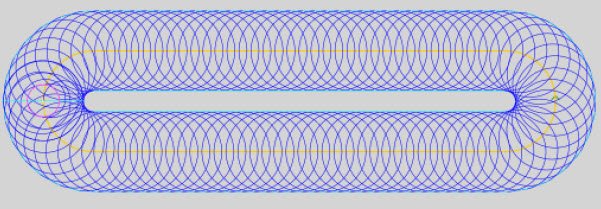

  1. Todellinen trokoidaalinen leikkauspolku on otettu käyttöön.

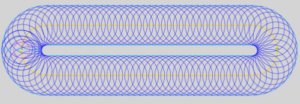

Tätä vaihtoehtoa voidaan käyttää rakojen ja muiden rajattujen alueiden leikkaamiseen kovasta materiaalista. Käyttäjä valitsee avoimen tai suljetun käyrän ja määrittää koneen trokoidisen leveyden.’

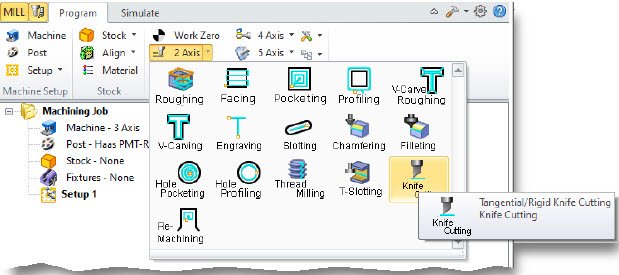

2. Ohjelmointi jäykillä veitsillä voidaan nyt tehdä. Tämä vaihtoehto on lisätty olemassa oleviin veitsenleikkaustoimintoihin. Veitsi vedetään sisään ja käännetään uuteen suuntaan, kun tämä vaihtoehto tarkistetaan.

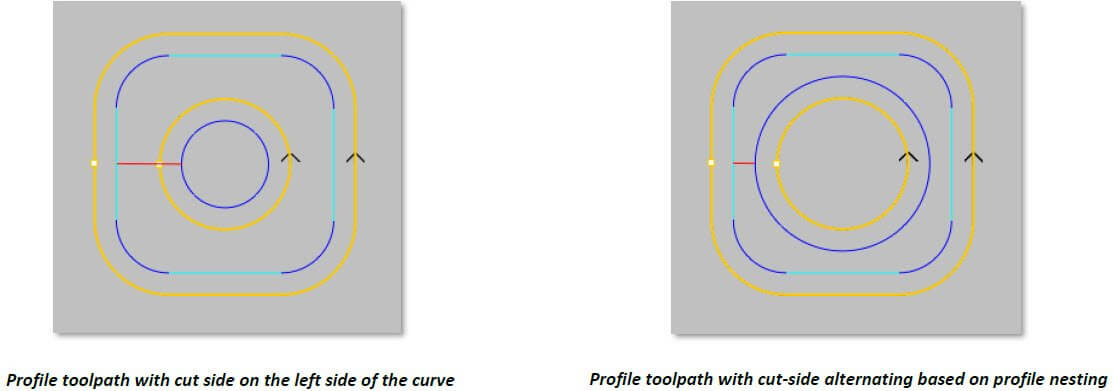

3. Profiilien leikkauspuoli voidaan asettaa profiilien nestausten perusteella. Järjestelmä käyttää käyttäjän määrittämiä ulomman profiilin asetuksia ja vuorottelee sitten leikkauspuolet kaikille sisäprofiileille, profiilikäyrien suunnasta riippumatta.

4. Profiilin työstön aloituspisteitä on parannettu nurkan jatkeella varustettujen työstöratojen tapauksessa.

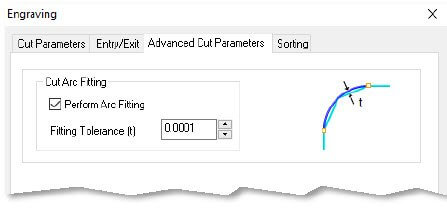

5. Käyttäjällä on nyt mahdollisuus sovittaa kaaria 2 ½ akselin kaiverrus -työratoihin

Tätä vaihtoehtoa voidaan käyttää sovituskaareina 2 ½-akselin kaiverrustyöstöratoilla.

6. Kapenevat työkalut voidaan nyt määritellä referenssityökaluiksi 2 ½ akselin uudelleen työstöoperaatioissa.

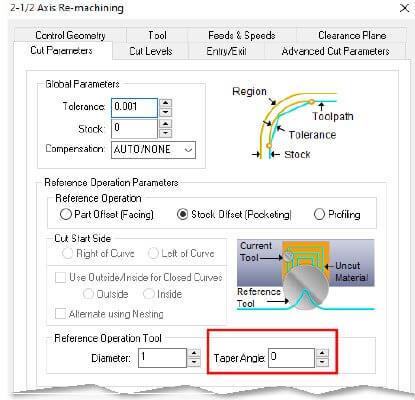

Kartiokulma voidaan asettaa kartio- tai kartiomaisen referenssityökalun luomiseksi 2 ½-akselisen uudelleen työstöradan luomiseksi.

7. Leikkausramppien ramppikorkeus asetetaan nyt automaattisesti leikkaussyvyyden perusteella 2 ½ akselin työstömoduuleissa. Työkalu nousee nyt edelliseltä leikkaustasolta, jos käyttäjä asettaa rampin korkeuden, joka on pienempi kuin korkeus edelliseltä tasolta nykyiselle tasolle.



3-akselisen koneistuksen parannukset

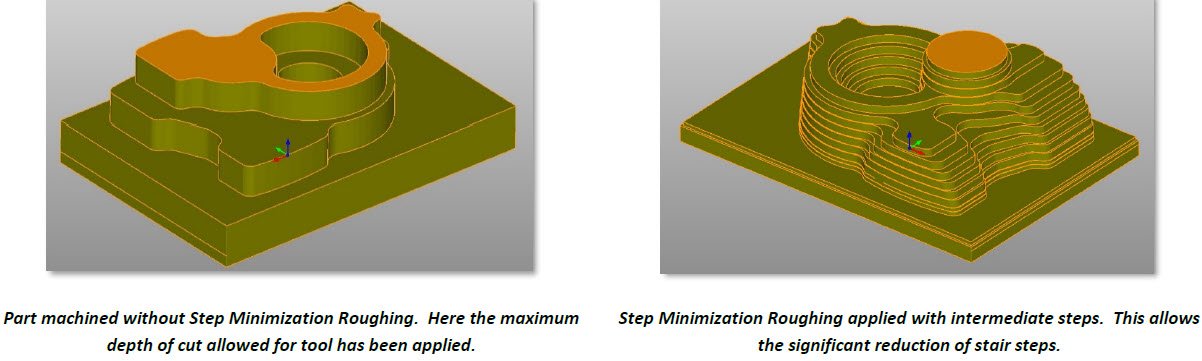

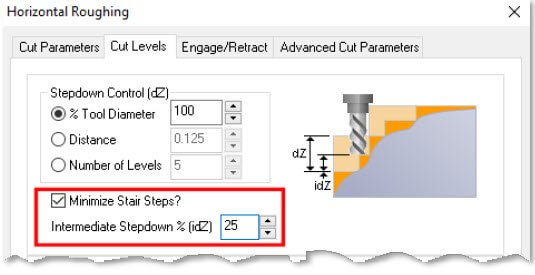

1. Vaiheen minimoinnin rouhinta (SMR) -vaihtoehto on otettu käyttöön vaakatasossa. Vaakasuuntainen karkaisutoiminta voi jättää suuren portaiden, jotka on puhdistettava lisätoimenpiteellä – tyypillisesti uudelleen karhennusoperaatiolla. Tehokkaampi tapa on karhentaa osa käyttämällä suurinta askelmaa alaspäin, työkalu, materiaali ja muut leikkausolosuhteet sallivat ja leikkaa tämän vaiheen jättämä portaikko askelman jälkeen, kun alempi leikkaustaso on työstetty.

Välivaiheiden määrittäminen luo Z-tasot alkuperäisten leikkaustasojen väliin, mikä poistaa näiden leikkaustasojen jäljellä olevat portaat.

2. Sisäiset geometrian lisäominaisuudet on otettu käyttöön työstöratojen laadun parantamiseksi kaikissa 3-akselisissa koneistusoperaatioissa
3. Ramppikorkeus leikkauspisteiden ramppissa asetetaan nyt automaattisesti vaakasuuntaisen ja vaakasuuntaisen karhennusmoduulin leikkuusyvyyden perusteella. Työkalu nousee nyt edelliseltä leikkaustasolta, jos käyttäjä asettaa rampin korkeuden, joka on pienempi kuin etäisyys edelliseen tasoon.

4-akselisen koneistuksen parannukset

4-akseliset projektioimaton työstörataalgoritmit on kirjoitettu uudelleen, ja niistä on tehty entistä tehokkaampia käsittelemään monimutkaisempia tapauksia.

5-akselisen koneistuksen parannukset

Tuotteeseen on integroitu uudet Moduleworks-työstöradan sukupolven kirjastot 5-akseliseen koneistukseen.

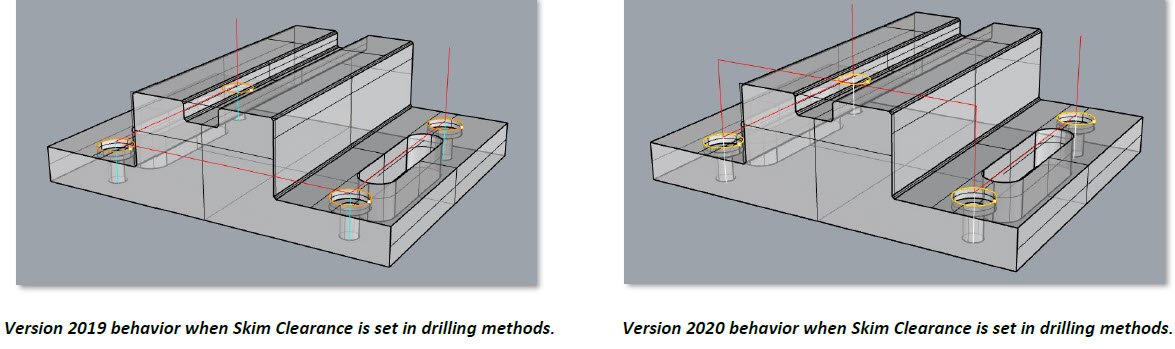

Porauksen parannukset

Työkalu parannukset

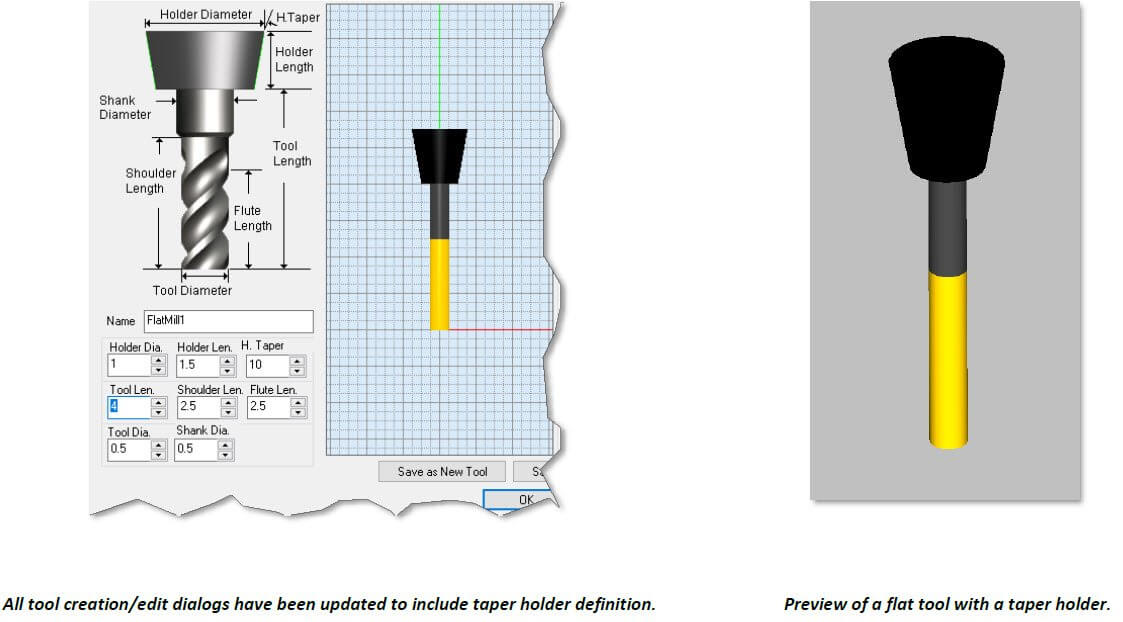

Kartiotyökalun haltijat voidaan nyt määritellä kaikille jyrsinkoneille ja porakoneille. Nämä kapenevat työkalupidikkeet osallistuvat törmäyksen havaitsemiseen ja muihin toimintoihin, joihin työkalupidike liittyy.
