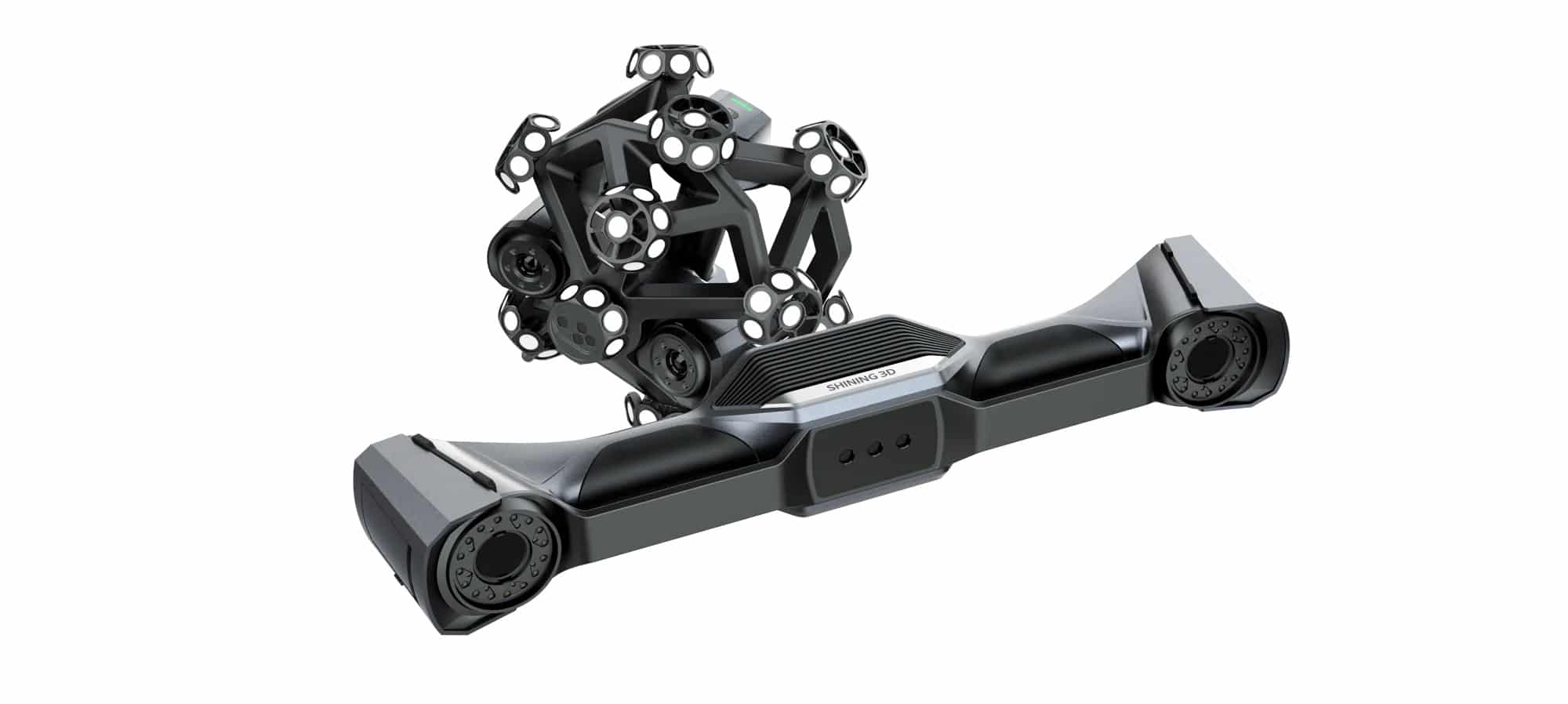

Shining3D FreeScan Trak Nova 3D-skanneri
Shining3D FreeScan Trak Nova 3D-skanneri on rakennettu vastaamaan teollisuudenalojen monipuolisiin tarpeisiin, jotka vaativat tarkkoja ja tehokkaita laaja-alaisia mittauksia äärimmäisen kannettavuudella, tuottavuudella ja monipuolisuudella.
Tärkeimmät ominaisuudet
- Joustava ja erotettavissa oleva järjestelmä
- Kompakti ja ketterä dynaaminen seuranta
- Langaton ja kevyt rakenne
- Integroitu videofotogrammetria (VPG)
Pieni koko, suuri suorituskyky
Rakennuskoneista raideliikenteeseen, siviili-ilmailusta energiaan, FreeScan Trak Nova on rakennettu vastaamaan teollisuudenalojen monipuolisiin tarpeisiin, jotka vaativat tarkkoja ja tehokkaita laajamittaisia mittauksia äärimmäisen kannettavuudella, tuottavuudella ja monipuolisuudella.
Monipuolinen skannausjärjestelmä
Irrotettava kädessä pidettävä skanneri
Dynaaminen seuranta
Integroitu videofotogrammetria
Täysin langaton
Vaivattomasti kannettava
Dynaaminen seurantaskannaus: Kompakti ja ketterä
Reaaliaikainen seurantatekniikka mahdollistaa pienten yksityiskohtien tallentamisen. Langattoman ja kompaktin rakenteensa ansiosta järjestelmä loistaa ahtaiden tilojen skannauksessa varmistaen tehokkaat ja tarkat mittaukset.

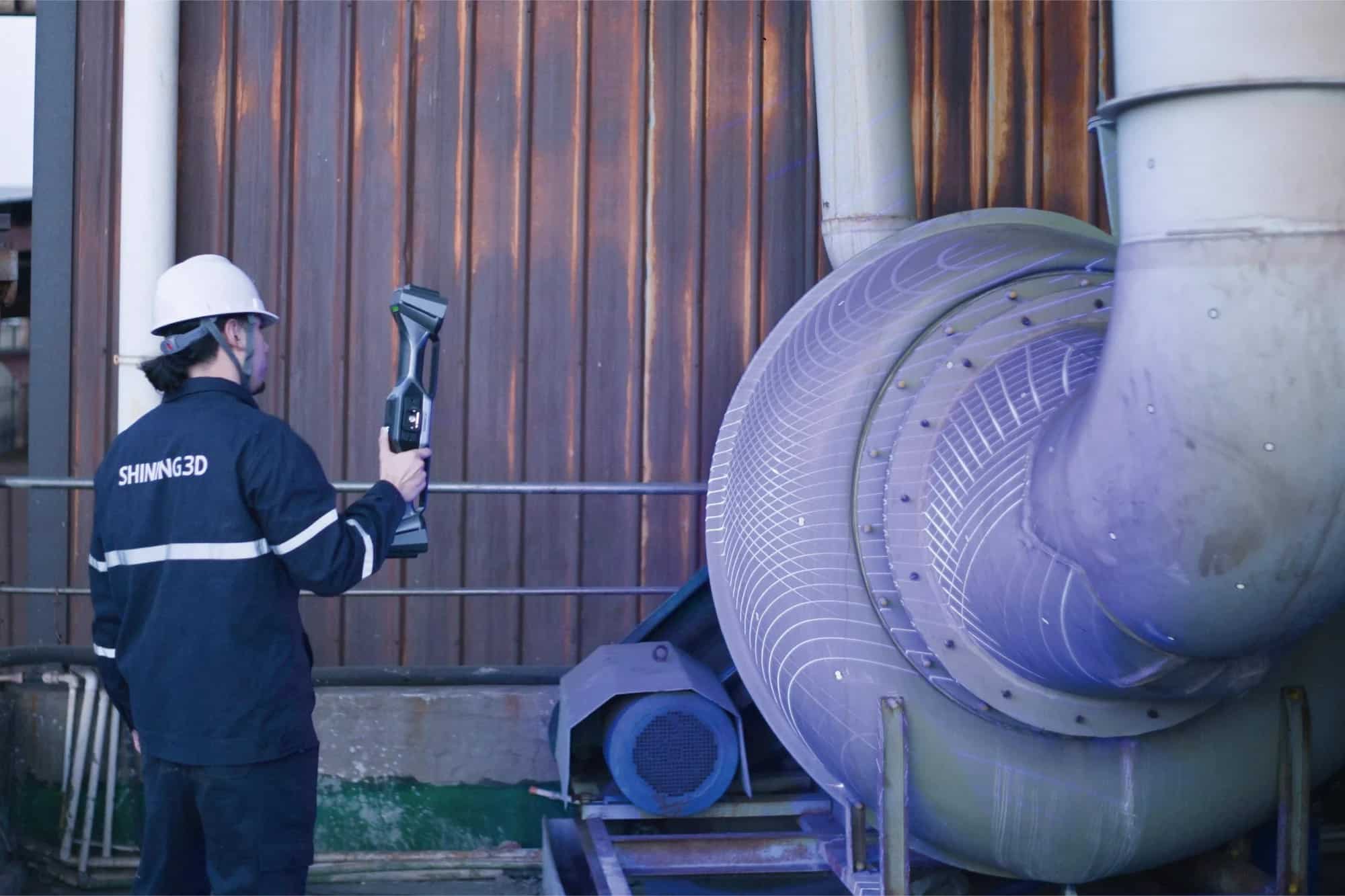

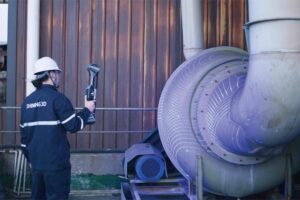

Joustava ja erillinen järjestelmä
FreeScan Trak Nova sisältää irrotettavan kädessä pidettävän skannerin. Seurantalaite FreeScan UE Nova toimii myös kädessä pidettävänä laserskannerina, jolla on markkinoiden suurin kuva-ala, mikä tarjoaa vertaansa vailla olevaa tehokkuutta ja joustavuutta.
- Laaja skannausalue 2,6 × 2,2 m kuva-alalla
- Erittäin nopea skannausnopeus
- Sertifioitu ja taattu tarkkuus

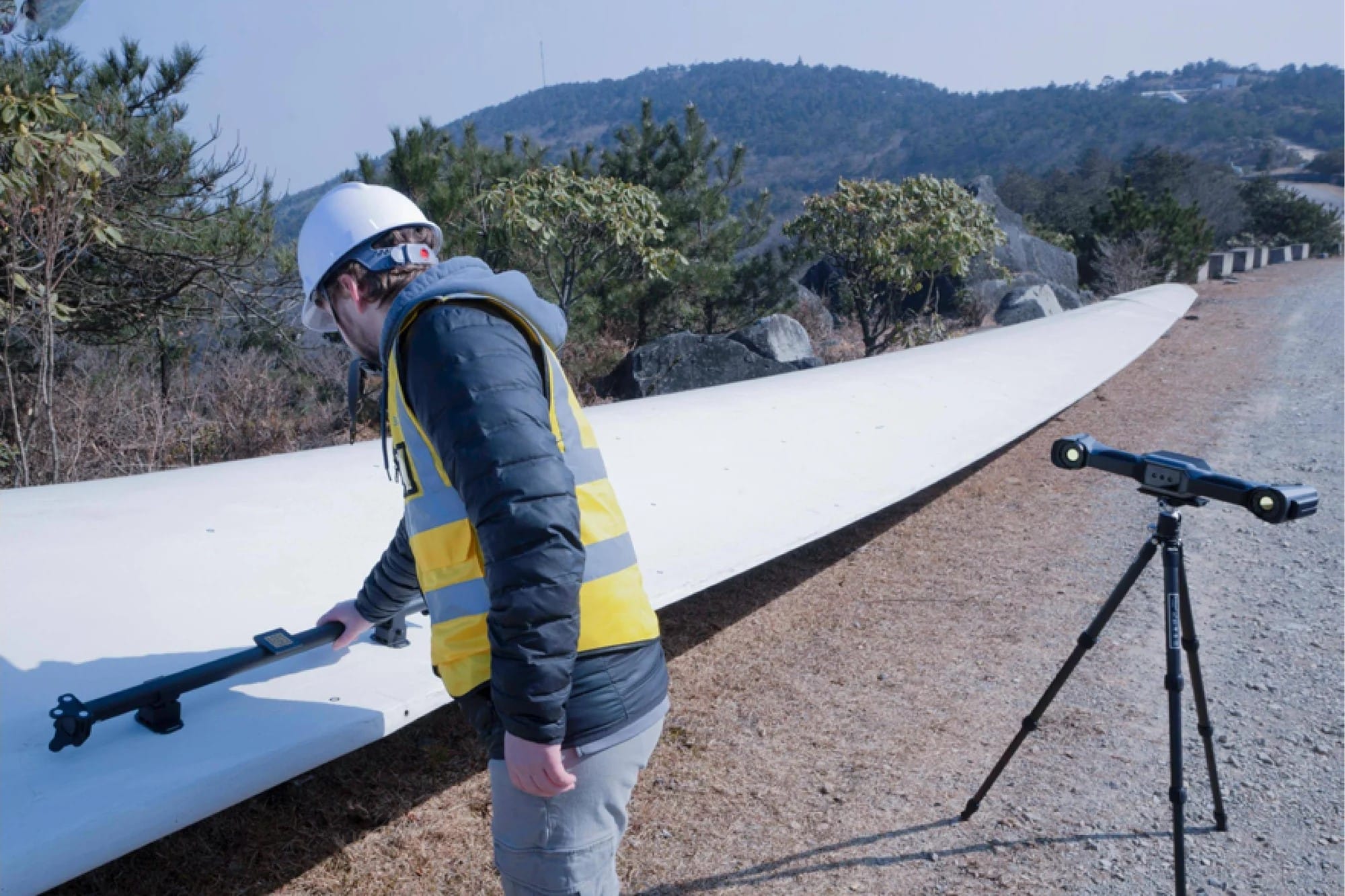

Videofotogrammetria (VPG)
FreeScan Trak Nova -järjestelmässä on SHINING 3D:n patentoitu videofotogrammetria (VPG), joka poistaa koodattujen merkkien tarpeen. Yhdistämällä fotogrammetriateknologian kalibrointitankoon se mahdollistaa reaaliaikaisen merkkien varmentamisen videon tallennuksen avulla. Tämä varmistaa johdonmukaisen tilavuustarkkuuden ja virtaviivaistaa asennusprosessia tehokkaaseen suurten kohteiden skannaukseen.

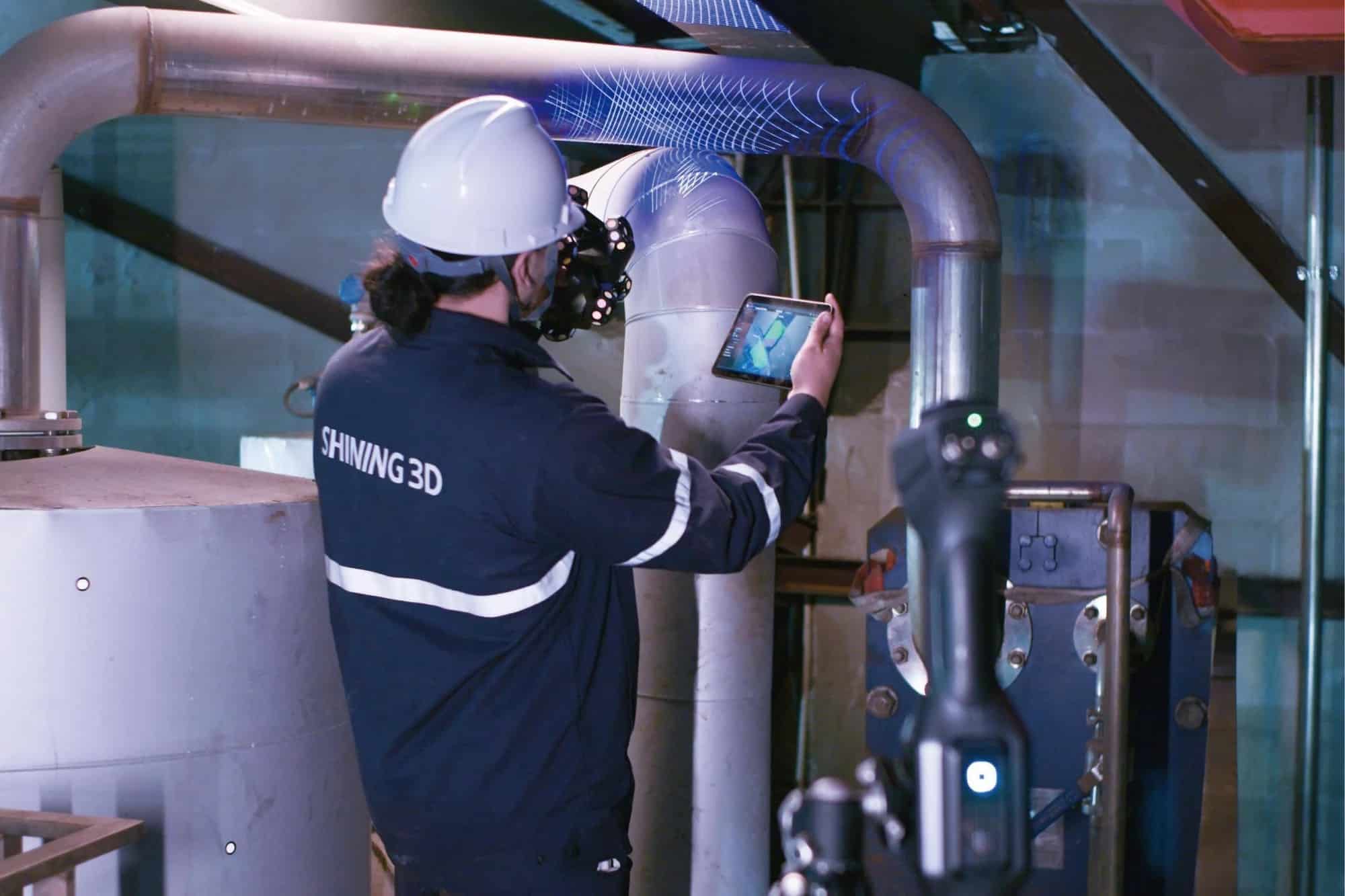

Vapaa skannaus, tehty suoriutumaan
Integroidut langattomat moduulit: Saavuta suurempi vapaus skannatessasi suuria kohteita tai ahtaissa tiloissa ilman kaapeleiden tai ulkoisten laitteiden rajoituksia. Tämä saumaton integrointi mahdollistaa skannausdatan reaaliaikaisen siirron, mikä varmistaa korkean kuvataajuuden ja vakaan tiedonsiirron.
Sisäänrakennetut laskentamoduulit: Edistyneiden laskentamoduulien ansiosta sekä seurantaskanneri että laaja-alainen skanneri varmistavat nopean ja tehokkaan käsittelyn.
Helppo kantaa, kevyt liikutella
Kaikki tarvitsemasi on siististi pakattu yhteen kannettavaan laukkuun, jonka kevyt hiilikuiturakenne takaa vakauden ja luotettavan suorituskyvyn missä tahansa ympäristössä.
- TE Nova: 1,2 kg
- UE Nova: 1,6 kg

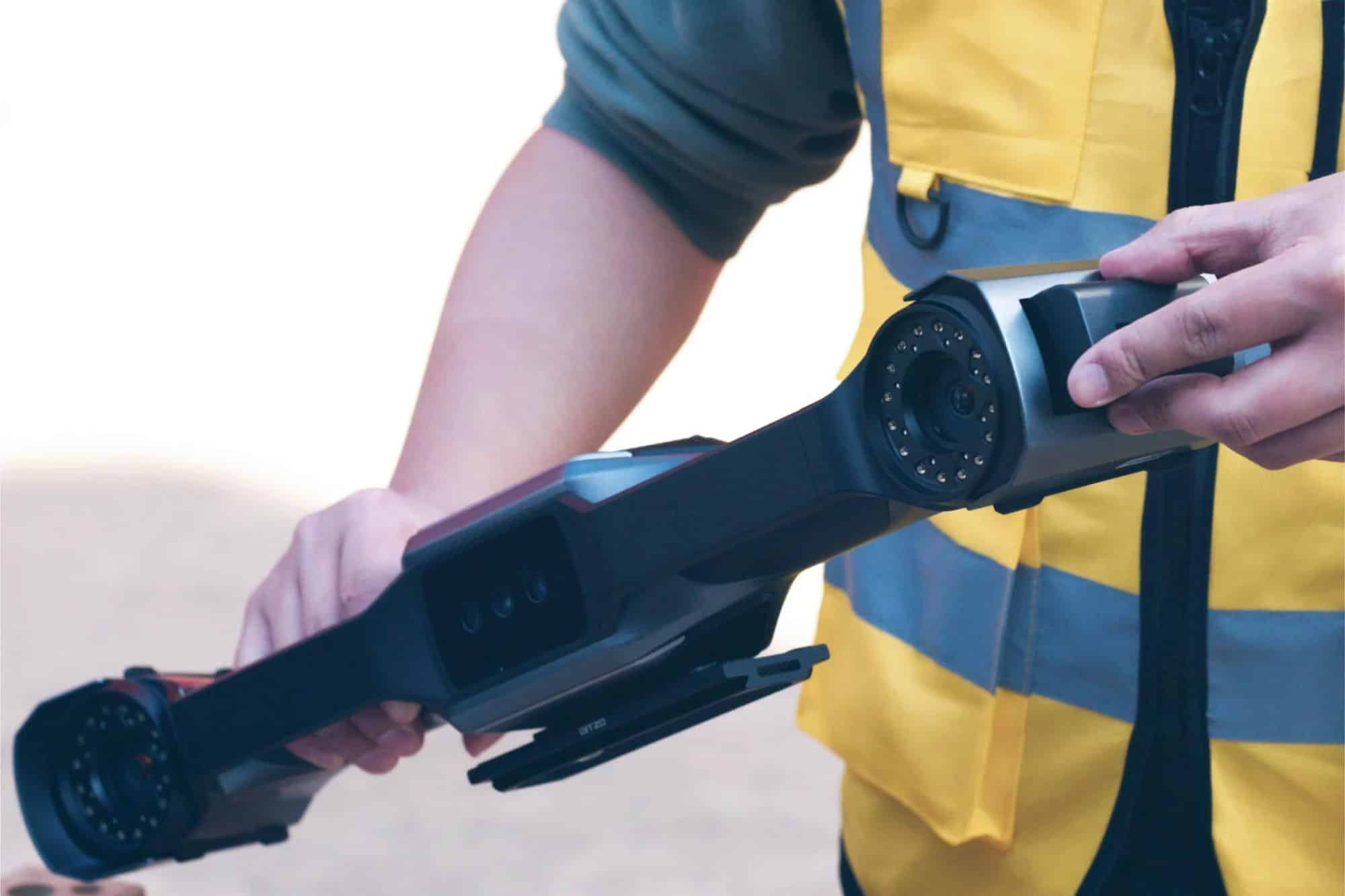

Jatka työskentelyä vaihdettavien akkujen avulla
FreeScan Trak Nova -laitteessa on irrotettavat akut pidennettyä skannausaikaa varten maksimaalisen mukavuuden takaamiseksi. Vaihda akut helposti, jotta työnkulkusi pysyy keskeytymättömänä myös pitkien projektien aikana tai syrjäisissä paikoissa.

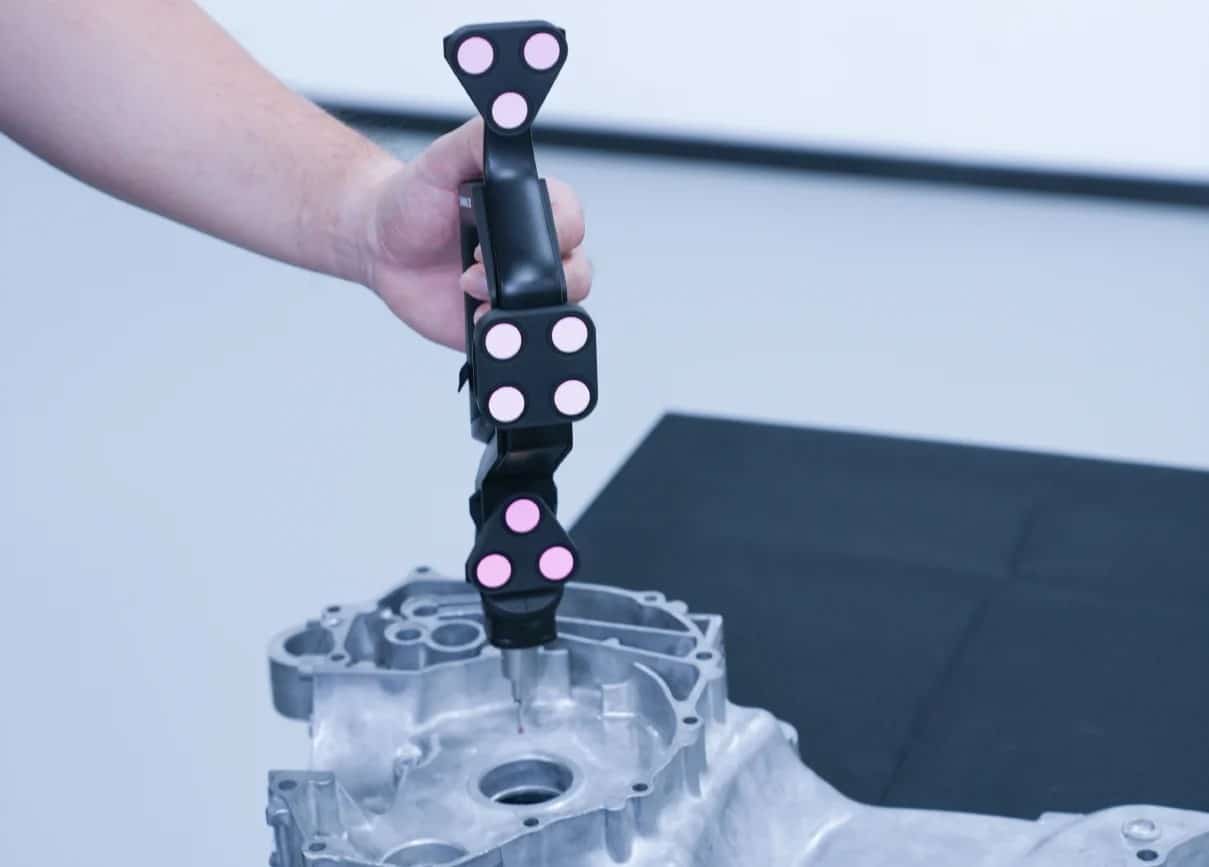

FreeProbe 2
FreeProbe 2 on suunniteltu nopeisiin tuotantotilojen mittauksiin ja tarkastuksiin. Se tallentaa tarkkoja geometrisia tietoja ilman verkkoa. Se sopii erinomaisesti piilossa oleviin alueisiin, joihin skannerit eivät yllä, varmistaen tiedonkeruun äärimmäisen tarkasti.
FreeScan Trak -ohjelmisto
Edistyksellinen ohjelmisto saumattomaan 3D-mittaukseen
Moniskannaustilat tiedon fuusio
Järjestelmä yhdistää saumattomasti laaja-alaisen laserskannauksen kokonaisvaltaiseen rakenteiden tallentamiseen dynaamiseen seurantaan yksityiskohtaisten paikallisten ominaisuuksien havaitsemiseksi, integroiden laajan peiton ja hienot yksityiskohdat yhtenäiseksi tietojoukoksi.
Älykäs resoluutio
Säätää verkon resoluutiota automaattisesti objektin kaarevuuden perusteella, mikä varmistaa selkeämmät ja yksityiskohtaisemmat ominaisuudet.
Tekoälyyn perustuva ominaisuuksien tunnistus
Älykäs rajojen tunnistus mahdollistaa pyöreiden ja neliömäisten reikien nopean ja tarkan skannauksen ja mittaamisen, mikä tuottaa erittäin tarkkaa reikädataa.
Tarkastusmoduuli
PTB:n sertifioima integroitu tarkastusmoduuli luotettavaan ja korkealaatuiseen täysikokoiseen tarkastukseen.
Tekniset tiedot
Nopean skannauksen tila: sisältyy (50 laserviivaa)
Yksityiskohtainen skannauksen tila: sisältyy (7 rinnakkaista laserviivaa)
Syvien taskujen skannaus: sisältyy (1 laserlinja)
VPG: sisältyy (ei koodattuja merkkejä tarvita)
Tarkkuus: 0,02 mm
Tilavuustarkkuus: 0,062 mm (12 m³)
Tilavuuden pidennystarkkuus VPG:llä: 0,046 + 0,012 mm/m
Skannausnopeus: 6 140 000 pistettä/s
Resoluutio: 0,01 ~ 10 mm
Joustava kuva-ala: jopa 2600 x 2200 mm
Yhteys: Langaton ja langallinen tila (kuituoptinen)
Syväterävyysalue: TE Nova 380 mm (170 ~ 550 mm); UE Nova 2700 mm (800 ~ 3500 mm)
Nettopaino: TE Nova 1,2 kg; UE Nova 1,6 kg
Sertifikaatit: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
Hyväksyntätesti VDi/VDE 2634 Osa 3 (sertifikaatti ISO 17025 -sertifikaattitarkkuuslaboratoriossa)
Usein kysytyt kysymykset
Miten voin parantaa skannausdatan yksityiskohtien tasoa?
Koska FreeScan Trak Novassa on kaksi skannausanturia, voit ensin suorittaa laajan alueen skannauksen UE Novalla ja sitten tarkentaa tiettyjä alueita vaihtamalla TE Novaan korkeamman resoluution skannausta varten. Jos käytät vain TE Novaa, ohjelmisto tarjoaa osittaisen HD-skannauksen, joka mahdollistaa monimutkaisten alueiden resoluution parantamisen.
Mitkä ovat FreeScan Trak Novan edut?
FreeScan Trak Nova tarjoaa optimaalisen ratkaisun pienille yrityksille tai yksittäisille käyttäjille, jotka tarvitsevat korkealaatuista skannausta ilman merkkien rekisteröintiä. Sen seurantavolyymi sopii hyvin yhden huoneen asetelmiin. Lisäksi se tukee UE Novaa laajamittaiseen skannaukseen, mikä mahdollistaa laajojen osien tehokkaan mittaamisen.
Kuinka pitkä akunkesto on langattomassa tilassa?
Langattomassa tilassa TE Nova voi toimia jopa 2,5 tuntia, kun taas UE Nova kestää noin tunnin. Molemmat laitteet käyttävät vakiomallisia vaihdettavia akkuja, jotka mahdollistavat jatkuvan skannauksen ilman keskeytyksiä.
Kuinka usein järjestelmä tulisi kalibroida?
Järjestelmän kalibrointia suositellaan tehtäväksi kahden viikon välein. Lisäksi, jos käyttölämpötilassa, sijainnissa tai muissa ympäristötekijöissä tapahtuu muutoksia, kalibrointi tulisi suorittaa ennen skannausta optimaalisen tarkkuuden varmistamiseksi.
Tarvitaanko langatonta tilaa varten reititin? Voiko järjestelmä muodostaa yhteyden suoraan tietokoneeseen langattoman yhteyden kautta?
Järjestelmän langattomaan käyttöön tarvitaan Wi-Fi-reititin. SHINING 3D sisältää reitittimen pakkauksessa, mutta jos haluat käyttää omaa reititintä, suosittelemme Wi-Fi 6 -reititintä optimaalisen suorituskyvyn saavuttamiseksi.
Kuinka tarkkuutta voidaan parantaa suurten osien skannauksessa?
Järjestelmä hyödyntää SHINING 3D:n patentoitua videopohjaista fotogrammetriateknologiaa yleisen tarkkuuden parantamiseksi. UE Nova tukee enintään 3,5 metrin fotogrammetrian työskentelyetäisyyttä, mikä mahdollistaa tehokkaan tallennuksen ja globaalien merkkitiedostojen luomisen tarkkuuden parantamiseksi.
