Shining3D FreeScan Omni 3D-skanneri
Shining3D FreeScan Omni 3D-skanneri. FreeScan Omni mullistaa kädessä pidettävän 3D-metrologian skanneriin kiinnitettävällä tarkastusominaisuudellaan ja langattomalla, itsenäisellä suunnittelullaan. Tuotantotilojen tarkastuksista metrologian laboratoriomittauksiin ja kenttätyöhön liikkeellä ollessa, FreeScan Omni tarjoaa johdonmukaista suorituskykyä kaikkialla, missä sitä tarvitaan.
Tärkeimmät ominaisuudet
- Skanneriin kiinnitetty skannaus- ja tarkastustoiminto
- Erillinen ja langaton rakenne
- PTB-sertifioitu tarkastusmoduuli
- Monitilainen ja tehokas
Langaton ja erillinen
Skannaa ja tarkista skannerissa
Sertifioitu tarkastusmoduuli
Metrologisen luokan tarkkuus
Integroitu videofotogrammetria
Sininen laser ja IR VCSEL

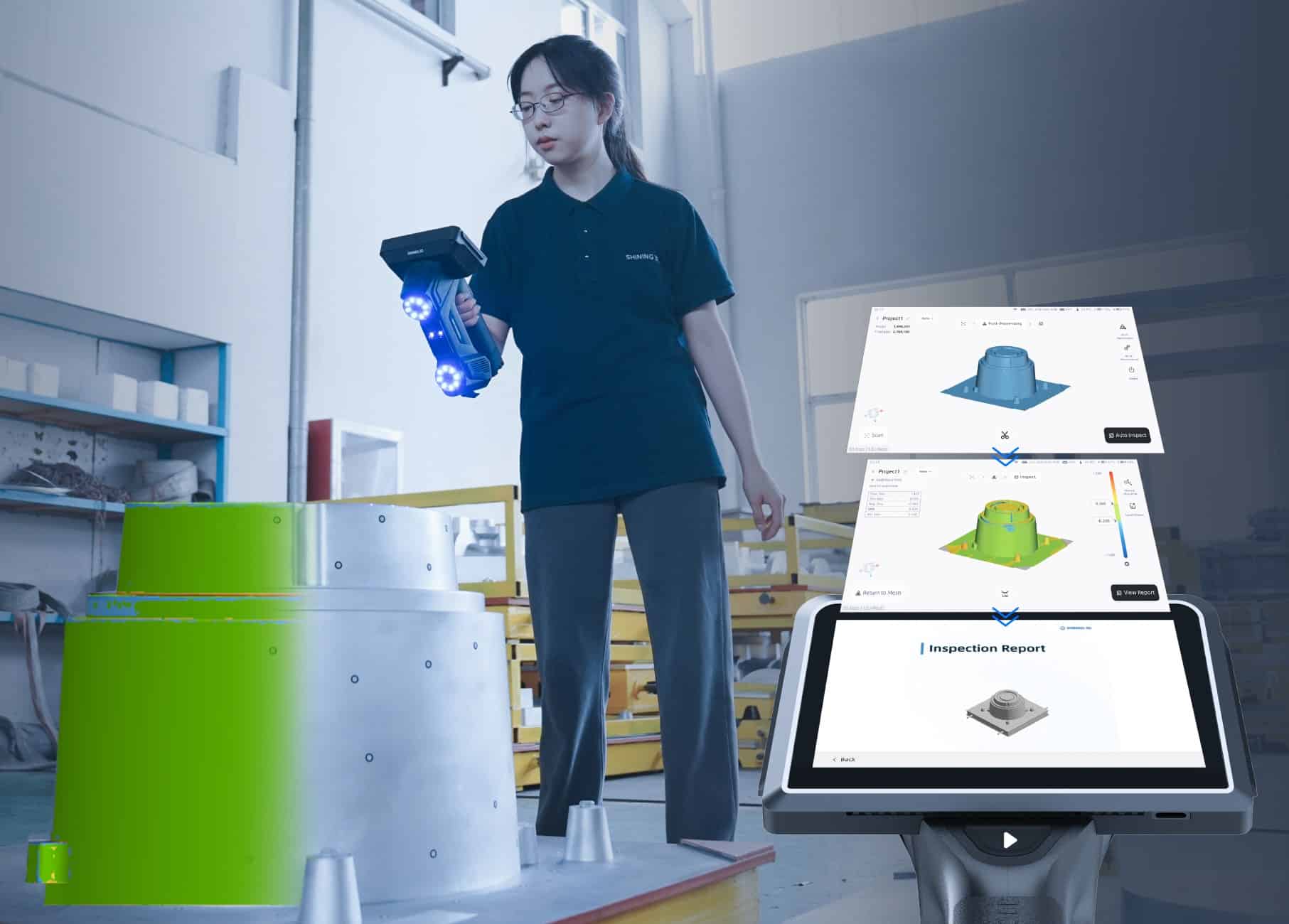

Metrologista tasoa skannerilla tehtävä tarkastus
Skannauksesta ja verkosta tarkastukseen ja raportointiin jokainen vaihe suoritetaan saumattomasti suoraan skannerilla. Valmiiden mallien ja intuitiivisen käyttöliittymän avulla etulinjan henkilökunta voi yksinkertaisesti skannata osan ja saada välittömiä, yhdenmukaisia raportteja – mikä tekee laadunvalvonnasta tehokasta ja skaalautuvaa.
- Sisäänrakennettu PTB-sertifioitu ohjelmisto
- Automaattinen ja intuitiivinen tarkastus
- Vaivaton raportointi ja vienti

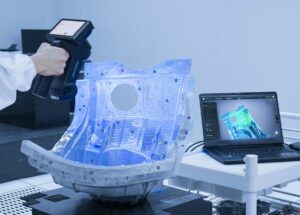

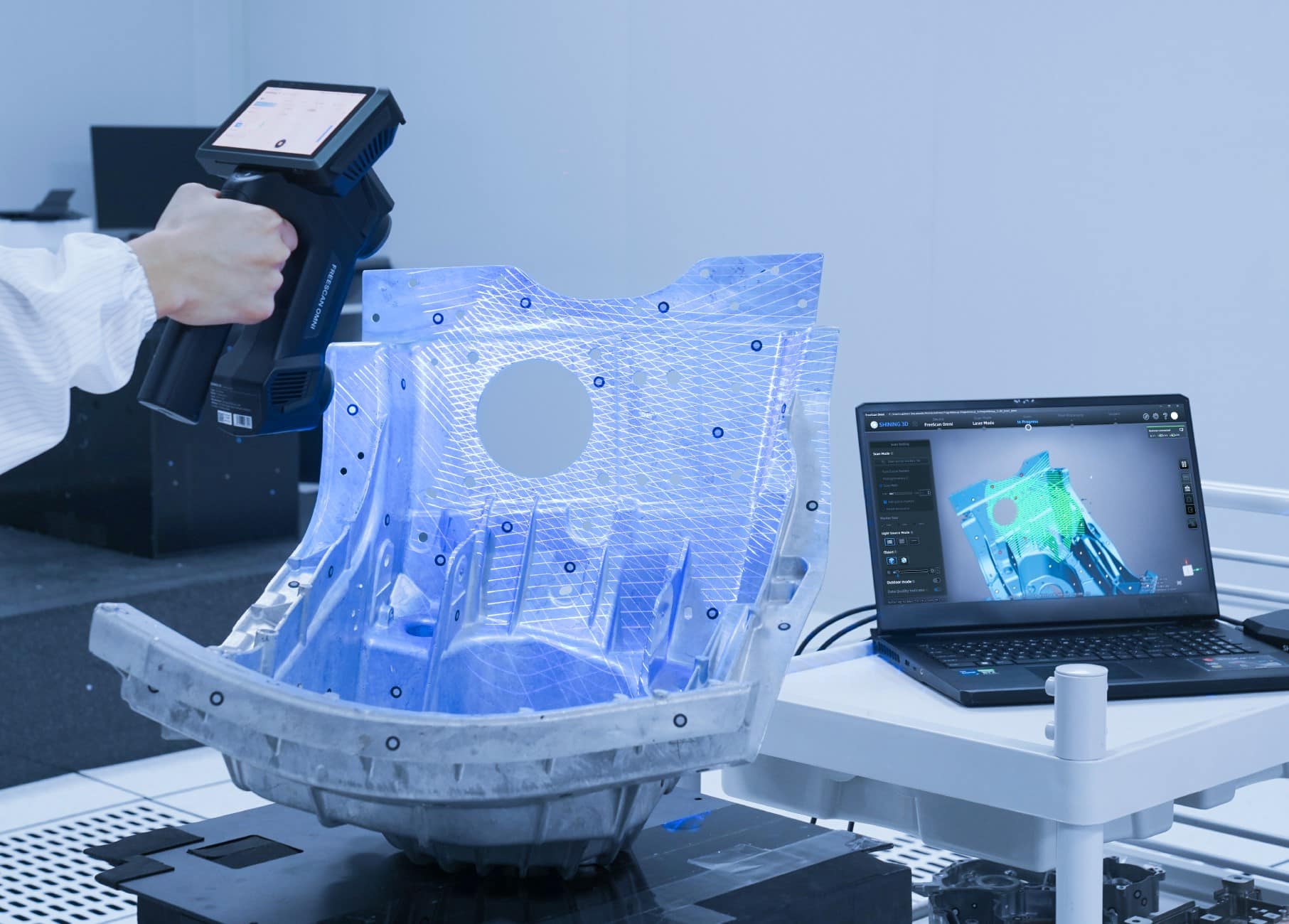

Suunniteltu paikan päällä tapahtuvaan laadunvalvontaan
- Sertifioitu metrologinen tarkkuus: Tarjoaa luotettavan tilavuustarkkuuden 0,02 + 0,03 mm/m luotettavien ja yhdenmukaisten mittaustulosten takaamiseksi.
- Salamannopea laskentaprosessori: Järjestelmässä on tehokas prosessori, joka hyödyntää reunapohjaista laskentamoduulia nopeaan 3D-skannaukseen ja tiedonkäsittelyyn, mikä parantaa merkittävästi työnkulun tehokkuutta.

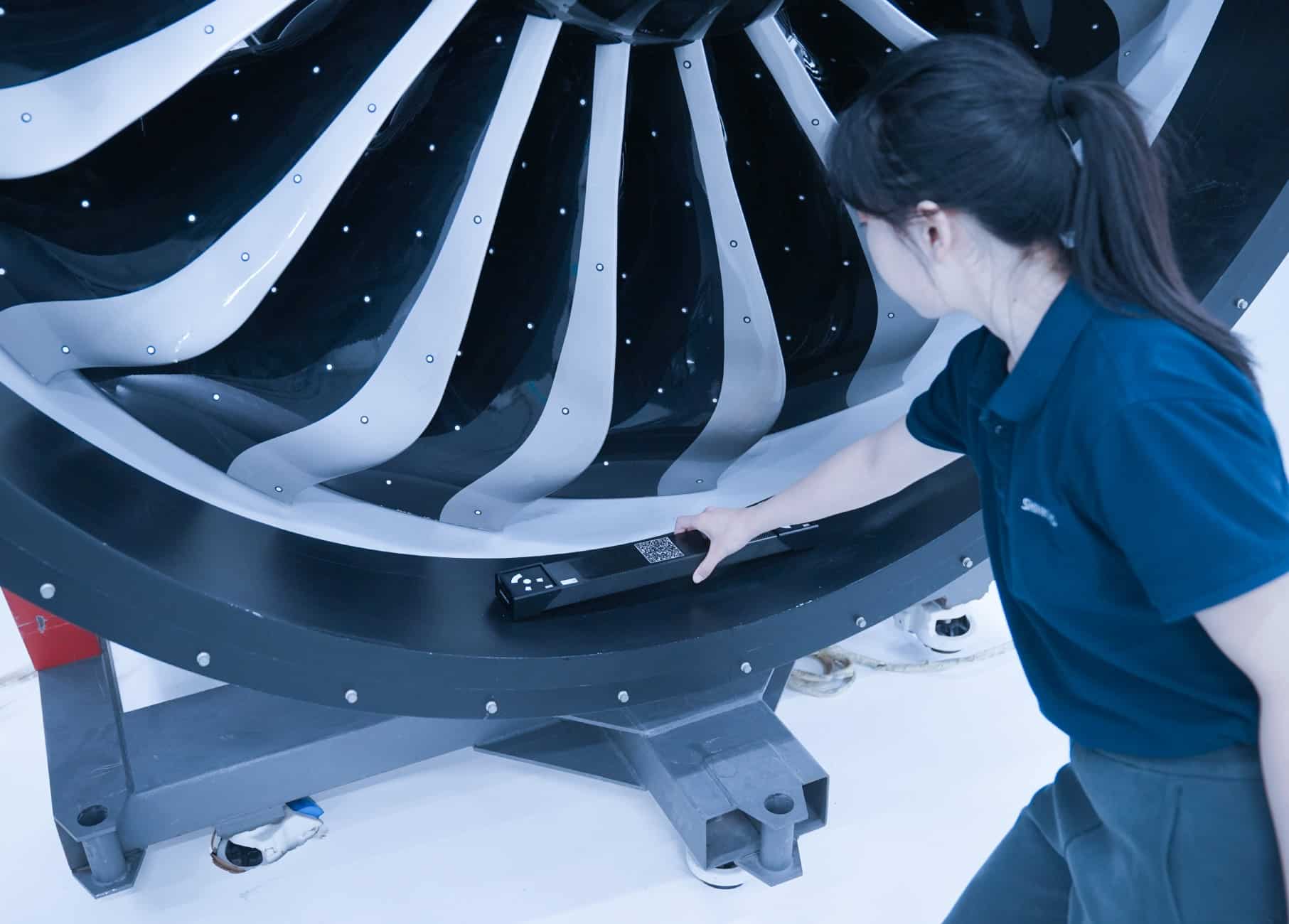

Videofotogrammetria (VPG)
FreeScan Omnissa on SHINING 3D:n patentoitu videofotogrammetria (VPG), joka poistaa koodattujen merkkien tarpeen. Yhdistämällä fotogrammetriateknologian kalibrointitankoon se mahdollistaa reaaliaikaisen merkkien varmentamisen videon tallentamisen avulla. Tämä varmistaa yhdenmukaisen tilavuustarkkuuden ja virtaviivaistaa asennusprosessia tehokkaaseen suurten kohteiden skannaukseen.

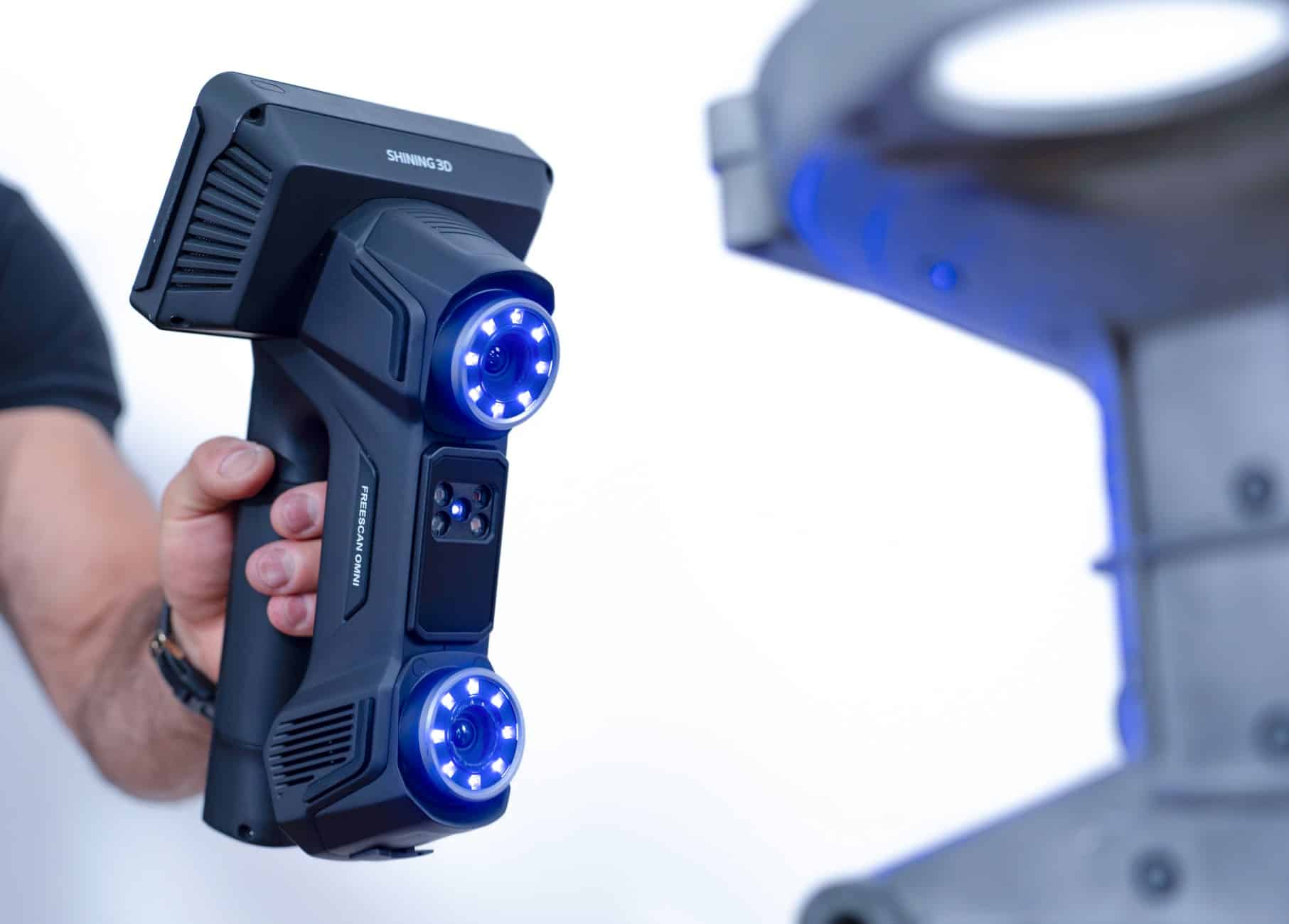

Rajoittamatonta tehoa
FreeScan Omni tarjoaa täysin langattoman käyttökokemuksen, jossa virtajohdot ja datakaapelit poistuvat. Skannaus, käsittely ja tarkastus tapahtuvat kokonaan laitteella. Irrotettavat akut mahdollistavat saumattoman vaihdon ilman käyttökatkoksia.

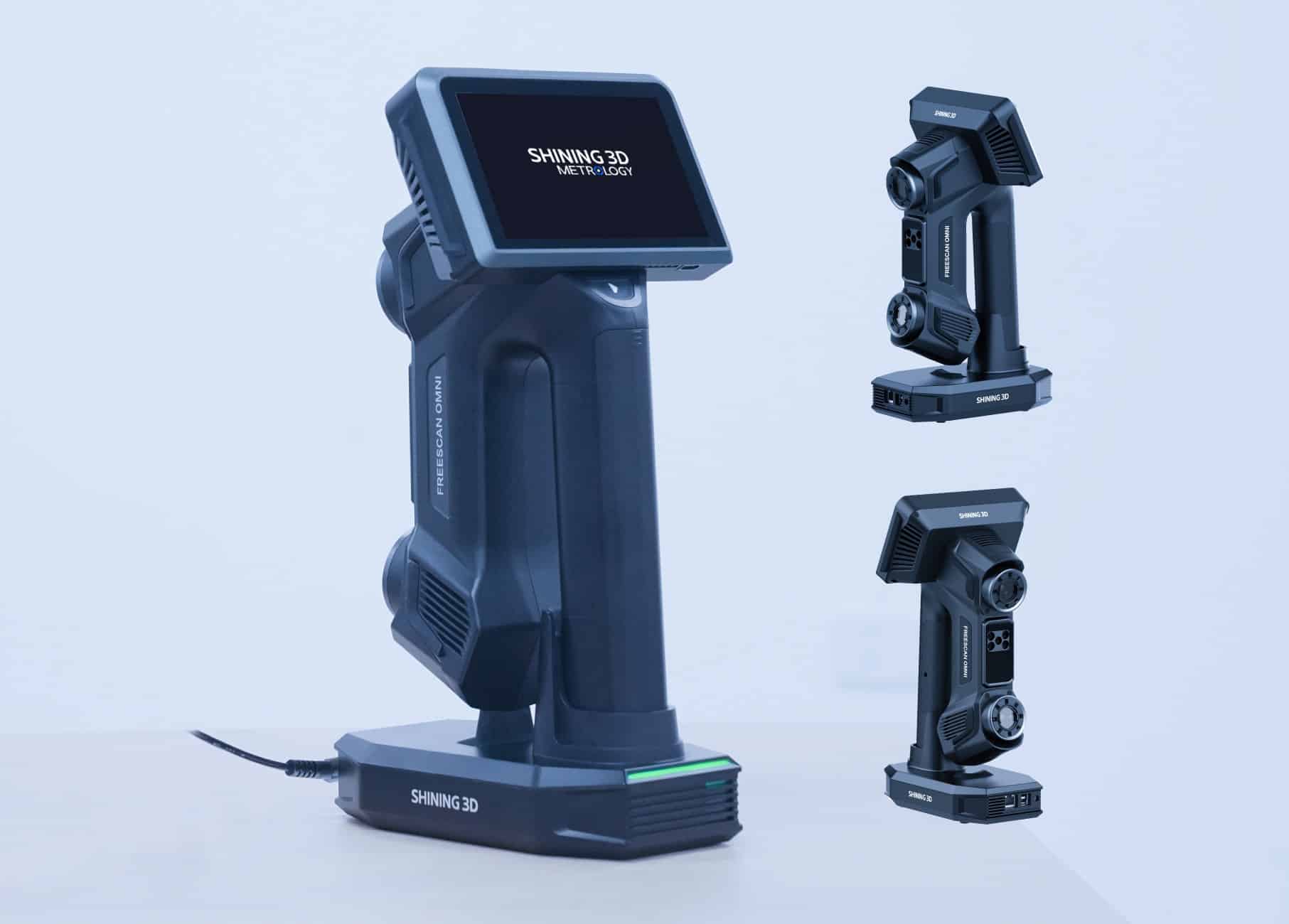

Virta ja Wi-Fi yhdessä telakointiasemassa
- Nopea virransyöttö – aina käyttövalmis.
- Automaattinen verkon asennus – telakointilaite muodostaa yhteyden vain kerran.

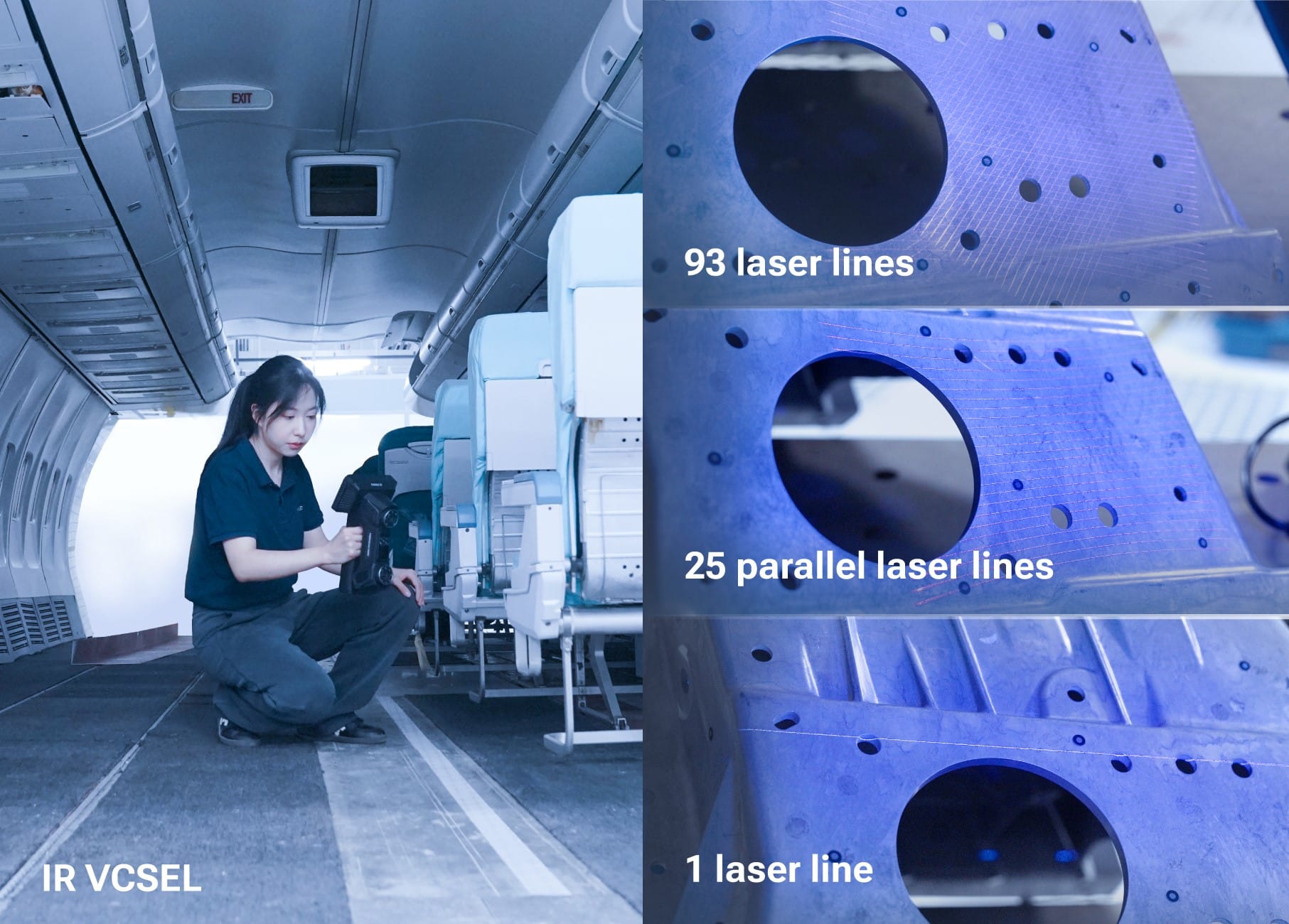

Useita skannaustiloja teollisuuskäyttöön
- Nopea skannaustila 93 laserlinjalla kokonaisvaltaiseen skannaukseen
- Yksityiskohtainen skannaustila 25 rinnakkaisella laserlinjalla
- Syvätaskujen skannaustila yhdellä laserlinjalla
- IR-pikaskannaustila nopeisiin skannauksiin ilman merkintöjä
FreeScan Omni -ohjelmisto
Edistyksellinen ohjelmisto saumattomaan 3D-mittaukseen
Tarkastusmoduuli
PTB:n sertifioima integroitu tarkastusmoduuli luotettavaan ja korkealaatuiseen täysikokoiseen tarkastukseen.
Verkkodatan reaaliaikainen näyttö
Näyttää verkkodatan reaaliajassa skannausprosessin aikana, mikä parantaa visuaalista laatua ja säästää aikaa verkkojen luonnissa myöhemmin.
Tekoälyyn perustuva ominaisuuksien tunnistus
Älykäs rajojen tunnistus mahdollistaa pyöreiden ja neliömäisten reikien nopean ja tarkan skannauksen ja mittaamisen, mikä tuottaa erittäin tarkkaa reikädataa.
Tarkka yksityiskohta
Tallenna tarvittaessa paranneltuja ja yksityiskohtaisia tietoja skannauksen tietyiltä alueilta.
Tekniset tiedot
Nopean skannauksen tila: (93 laserviivaa) | VCSEL
Yksityiskohtainen skannauksen tila: sisältyy (25 rinnakkaista laserviivaa)
Syvien taskujen skannaus: sisältyy (1 laserlinja)
VPG: sisältyy (ei koodattuja merkkejä tarvita)
Tarkkuus: 0,02 mm
Tilavuustarkkuus: 0,02 + 0,03 mm/m
Tilavuuden pidennystarkkuus VPG:llä: 0,02 + 0,015 mm/m
Skannausnopeus: 7 619 000 pistettä/s
Resoluutio: 0,01 ~ 10 mm
Maksimi näkökenttä: Laser: 580 x 650 mm; IR: 1205 x 1104 mm
Yhteys: Langaton ja langallinen tila
Syväterävyysalue: 830 mm (170 ~ 1000 mm)
Nettopaino: ≤1,1 kg
Sertifikaatit: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
