Shining3D Einscan Rigil 3D-skanneri

Kuvaus

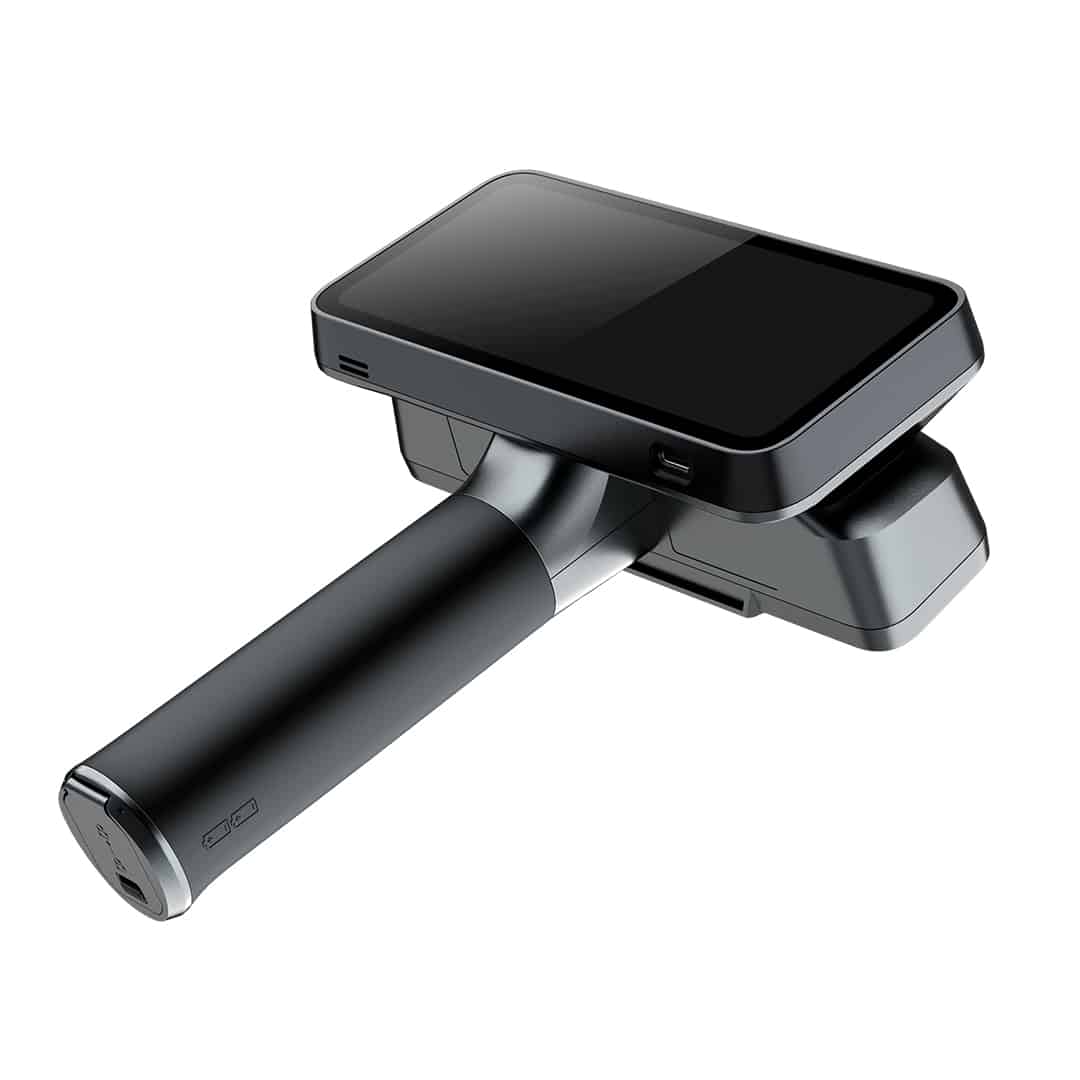

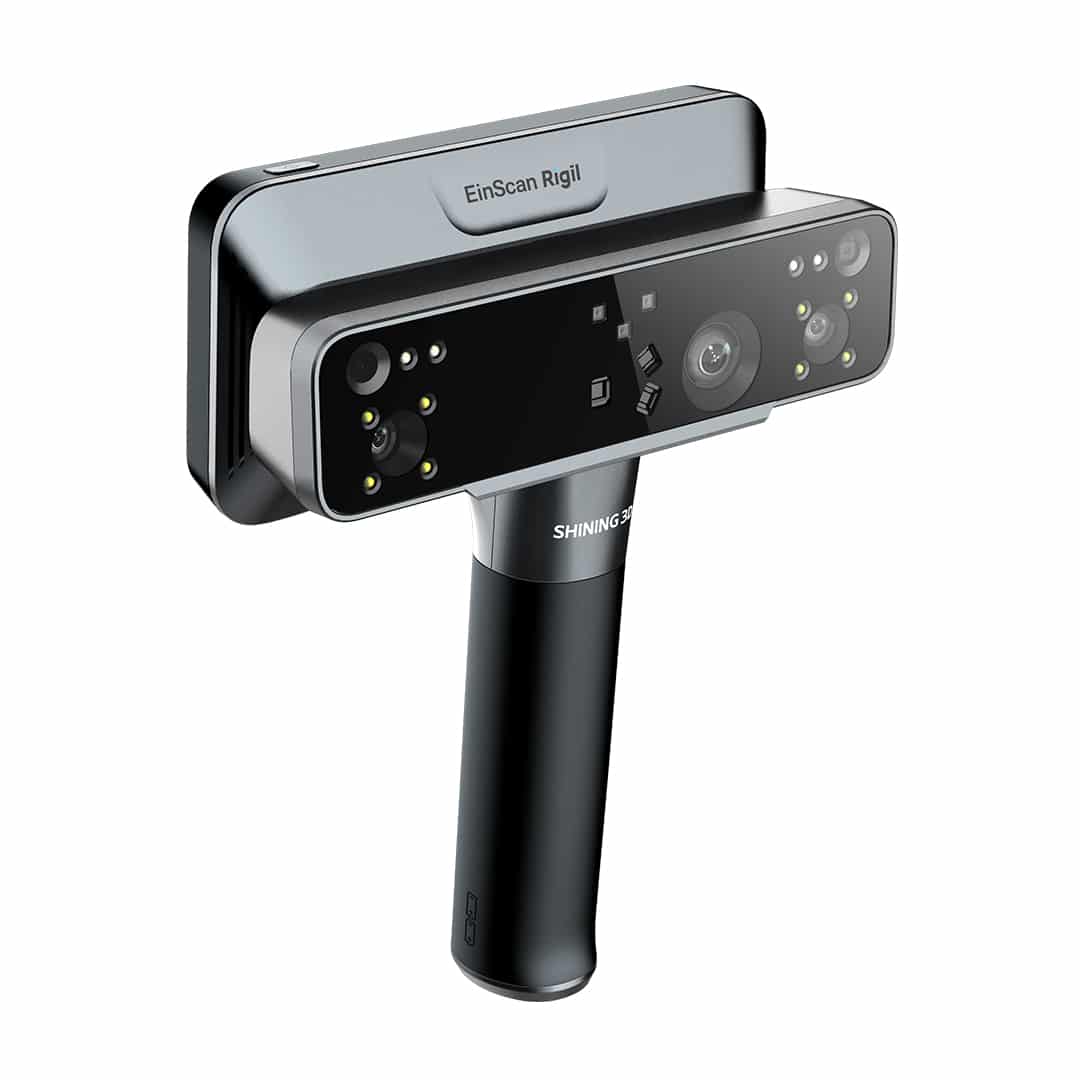

Shining3D Einscan Rigil 3D-skanneri

Shining3D Einscan Rigil 3D-skanneri on suunniteltu ammattilaisille, jotka tarvitsevat tarkkuutta, monipuolisuutta ja automaatiota. Se yhdistää kääntöpöydällä, kädessä pidettävällä ja kiinteällä skannauksella toimivat ominaisuudet yhteen laitteeseen. Työskenteletpä sitten teollisen muotoilun, kulttuuriperinnön säilyttämisen tai käänteisen suunnittelun parissa, RIGIL tarjoaa tehokasta 3D-skannausta minimaalisella vaivalla.

Tärkeimmät ominaisuudet

• Kolmitilainen laser-3D-skanneri
•

  Kolme työtilaa: Erillinen ja langaton tietokone ja langallinen tietokone

• Hybridivalonlähde: Sininen laser + IR VCSEL
• Merkkiaineeton laserskannaus
• Täysin langaton työnkulku

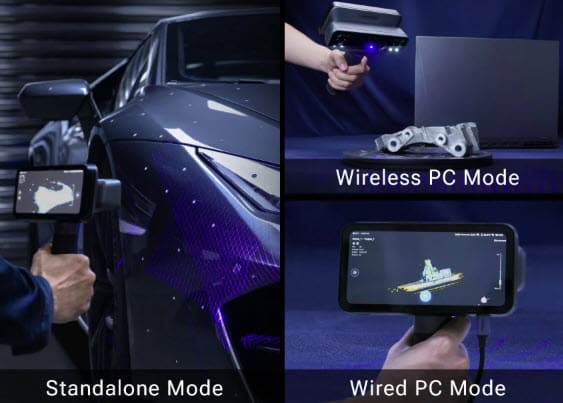

Kolme toimintatilaa

EinScan Rigil tarjoaa kolme toimintatilaa maksimaalisen suorituskyvyn ja joustavuuden saavuttamiseksi.

Itsenäinen tila: Tietokoneyhteyttä ei tarvita, kaikki skannaus- ja käsittelytehtävät suoritetaan suoraan laitteistolla.

Langaton tietokonetila: Sisäänrakennetun Wi-Fi 6 -yhteyden ansiosta langaton skannaus on saumatonta ja laite voidaan yhdistää tehokkaaseen tietokoneeseen, mikä optimoi suorituskyvyn monimutkaisia tehtäviä ja suuria tietomääriä varten.

Langallinen tietokonetila: Saatavuuden, maksimaalisen skannausnopeuden ja tietomäärän ylläpitäminen monimutkaisissa verkkoympäristöissä.

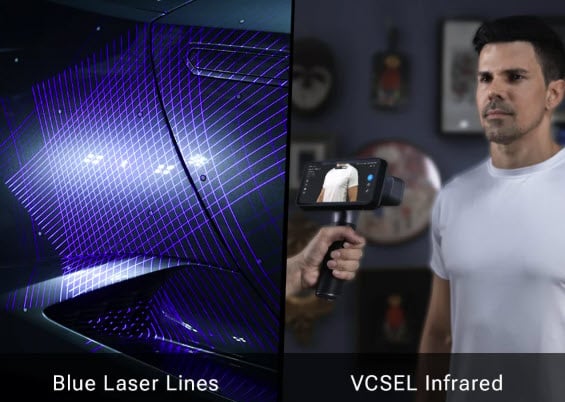

Hybridivalonlähde

Kaksi erillistä kameraryhmää on erityisesti suunniteltu tallentamaan eri valonlähteitä.
Siniset laserviivat

VCSEL-infrapuna

























Laser HD -tila

Tarjoaa korkealaatuisia malleja, joiden tilavuustarkkuus on 0,04 + 0,06 mm/m ja geometrinen resoluutio jopa 0,05 mm.

19 + 19 ristikkäistä laserviivaa: nopeaan skannaukseen, tarjoaa huippuluokan tehokkuutta ja joustavuutta.

7 rinnakkaista laserviivaa: hienoja yksityiskohtia varten, tarjoaa yhdenmukaiset tulokset.























Dynaaminen laserin vaihto

Skannauksen aikana voidaan vaihtaa kahta laserskannaustilaa, ja tiedot voidaan yhdistää nopeuden ja yksityiskohtien saavuttamiseksi yhdessä skannausprojektissa.























IR-pikatila

VCSEL Infrapunapohjainen skannausratkaisu keskikokoisten ja suurten kohteiden tehokkaaseen ja laajaan peittoon.
Tilavuustarkkuus jopa 0,1 + 0,3 mm/m
Työskentelyetäisyys 160 ~ 1500 mm
Skannausnopeus jopa 1 600 000 pistettä/s























Merkintävapaa laserskannaus

EinScan Rigilissä on erityinen seuranta-algoritmi, joka tarjoaa merkkivapaan sinisen laserskannauksen laser + IR -hybridiskannaustilan avulla, joka on tällä hetkellä saatavilla EXScan Rigil -ohjelmistossa. Tämä mahdollistaa paremman tehokkuuden kuin perinteinen merkkipohjainen laserskannaus ja paremman tiedonlaadun kuin merkkivapaa infrapunaskannaus.























‘Täysvärinen tekstuuriskannaus

Varustettu 5 megapikselin teräväpiirtokameralla, joka pystyy palauttamaan korkealaatuisia tekstuuriyksityiskohtia. Tämä mahdollistaa suunnittelijoiden, insinöörien ja taiteilijoiden säilyttää mallin korkean tarkkuuden digitointiprosessin aikana ja tarjoaa tarkempaa tietoa myöhempää analyysia ja luomista varten.

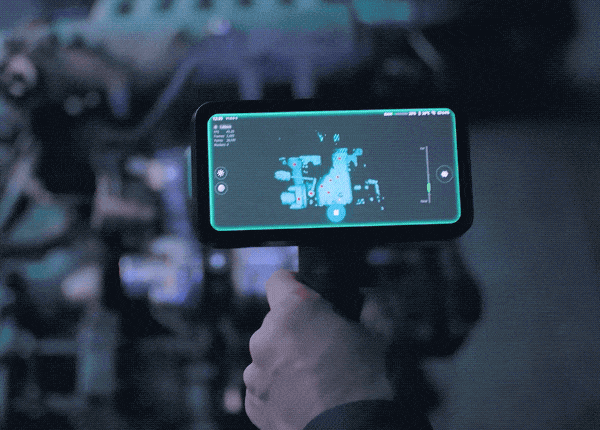

Langaton työnkulku

Langaton skannaus: Ilman yhteyttä tietokoneeseen
Langaton siirto: Tiedon jakaminen SHINING 3D Cloudiin

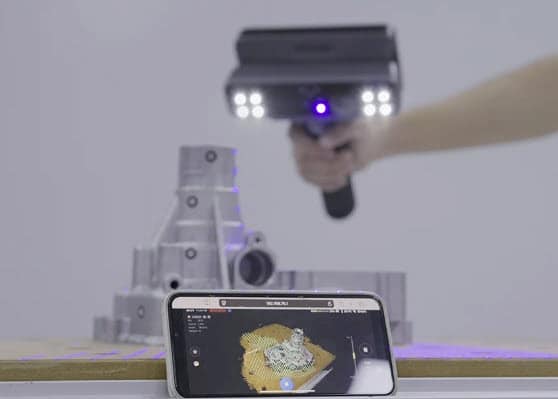

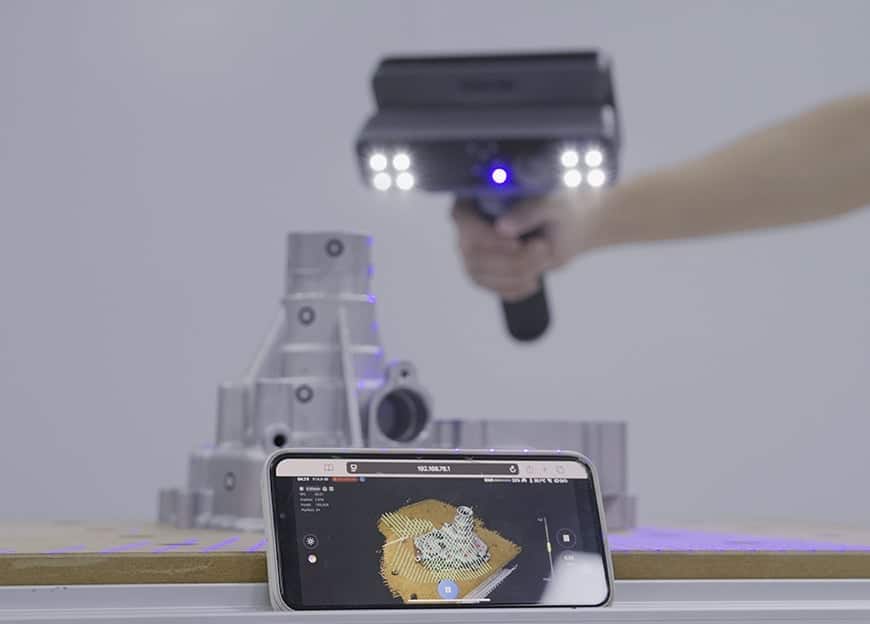

Langaton näytön lähetys: Näytä toisella näytöllä

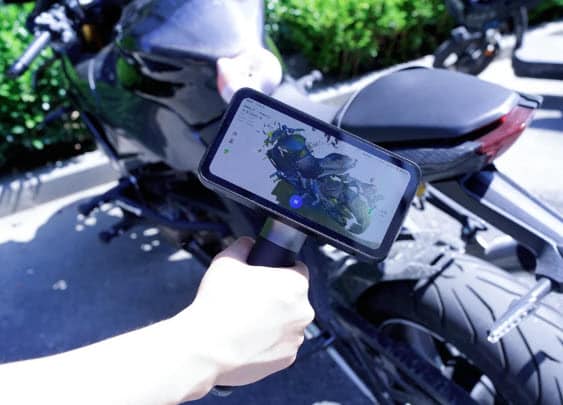

luotettavaa skannausta työpajassa ja ulkona

Tehokasta työskentelyä ulkona auringonvalossa.
Soveltuu tummille ja heijastaville metallipinnoille ilman suihketta.

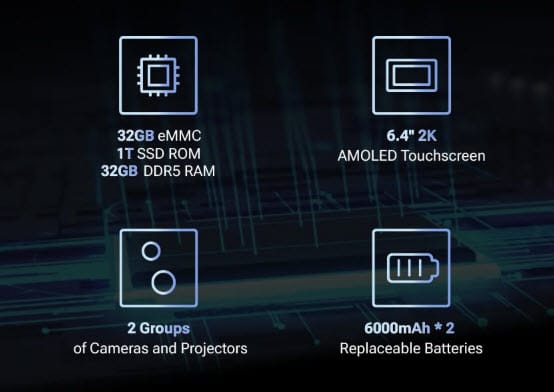

Tehokas laitteisto

6,4 tuuman 2K AMOLED-näyttö
32 Gt:n DDR5-RAM-muisti
32 Gt:n eMMC-muisti + 1 Tt:n SSD-ROM-muisti
6000 mAh × 2 vaihdettavaa akkua

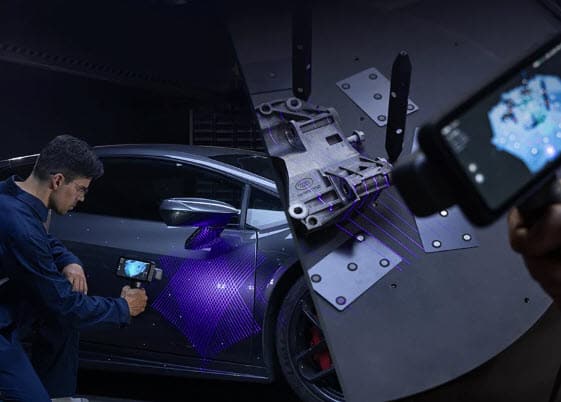

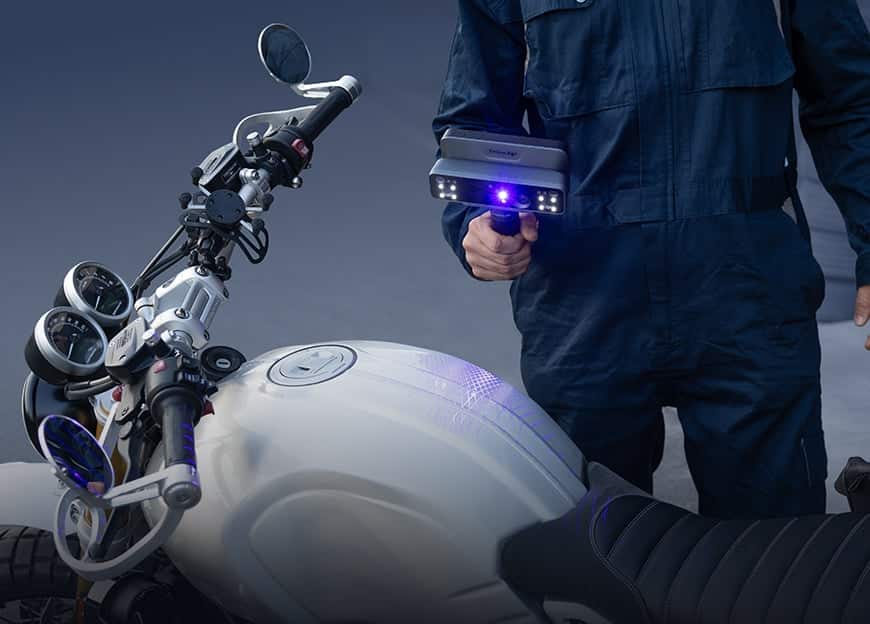

Autoteollisuuden jälkimarkkinat ja suunnittelu

EinScan Rigil on ensimmäinen todella universaali 3D-skanneri, joka on suunniteltu vastaamaan autoteollisuuden muutostyöteollisuuden monipuolisiin vaatimuksiin. Se parantaa merkittävästi tehokkuutta korkealaatuisten 3D-mallien luomisessa. All-In-One-rakenne, johdoton ja kokorajoittamaton käyttökokemus sekä vahva materiaalien mukautuvuus tekevät EinScan Rigilistä kykenevän skannaamaan milloin tahansa ja missä tahansa. Käyttäjille, jotka tarvitsevat nopeampaa nopeutta tai tarkempia yksityiskohtia, EinScan Rigil tukee myös PC-tilaa langattomalla tai langallisella yhteydellä edistyneen suorituskyvyn takaamiseksi.

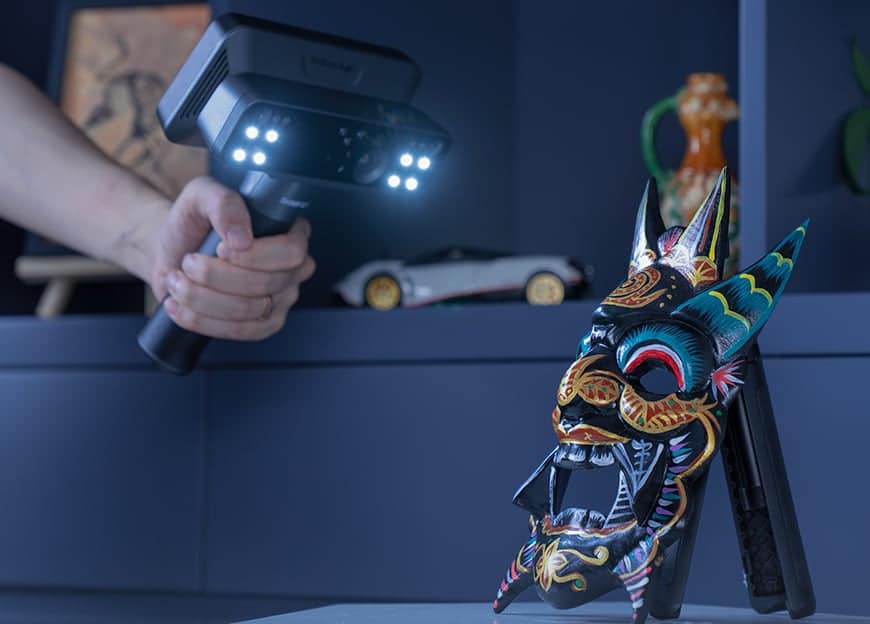

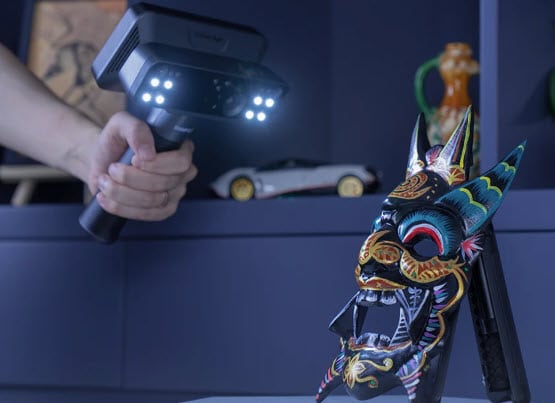

Kulttuuriluominen ja taiteen räätälöinti

EinScan Rigilin joustavuuden ansiosta se pystyy tutkimaan useampia skenaarioita, ja se on varustettu sinisellä laserlähteellä ja 5 megapikselin teräväpiirtokameralla, joka pystyy palauttamaan korkealaatuisia geometrisia ja tekstuurisia yksityiskohtia. Näin suunnittelijat, insinöörit ja taiteilijat



Tutkimus ja koulutus

EinScan Rigil on varustettu kahdella eri valonlähteellä: sinisellä laserilla ja infrapunalla, jotka täyttävät erilaisten materiaalien skannausvaatimukset. Se kattaa laajasti eri alojen koulutus- ja tutkimustarpeet. Langaton all-in-one-rakenne ja käyttäjäystävällinen käyttöliittymä tekevät siitä sopivan aloittelijoille oppimiseen. Sen kannettavuus tukee myös työmatkoja ja kenttätutkimusta, joissa suuren määrän tietokonekaapeleiden kantaminen ei ole mahdollista. Lisäksi sitä voidaan käyttää ja esitellä langattoman näytön peilauksen avulla, mikä parantaa sen kaupallista arvoa.

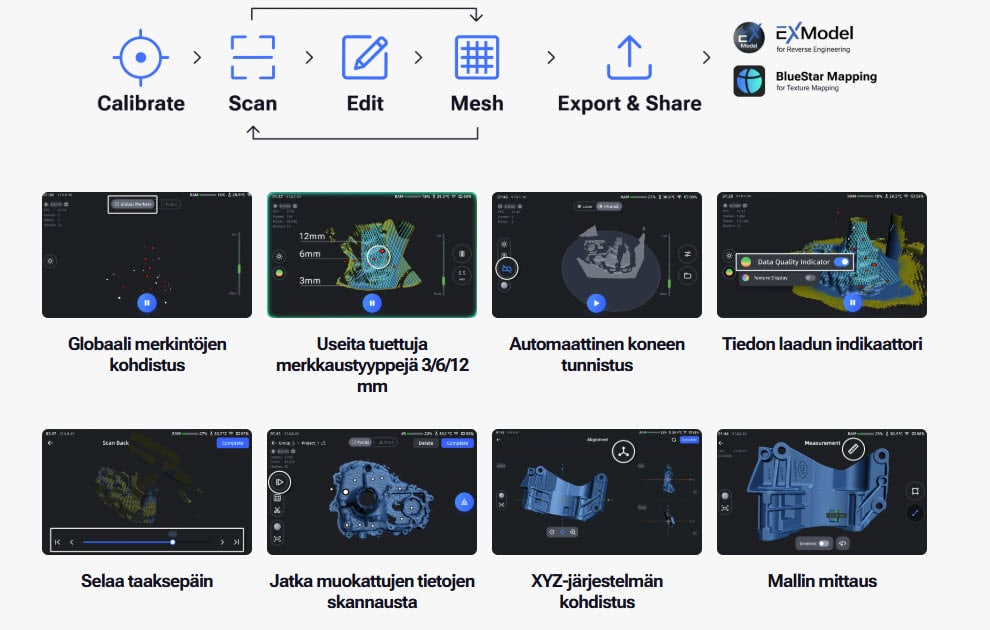

EinScan Rigil -sovellus

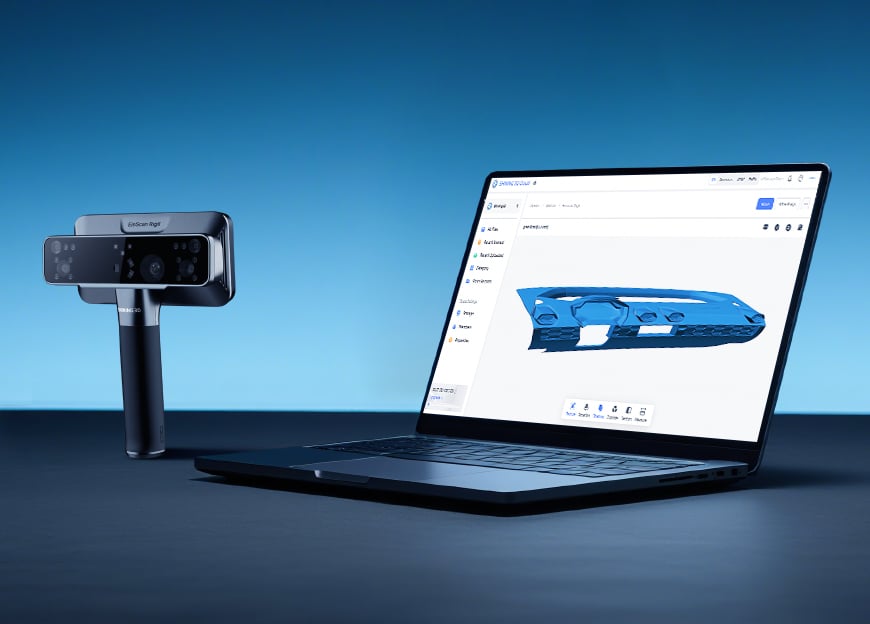

EinScan Rigil -sovellus tukee laitteen kaikkia skannausprosesseja kalibroinnista, skannauksesta, tietojen muokkaamisesta, suljettujen pintojen luomisesta, mallien muokkaamisesta vientiin ja jakamiseen.
