Kuvaus

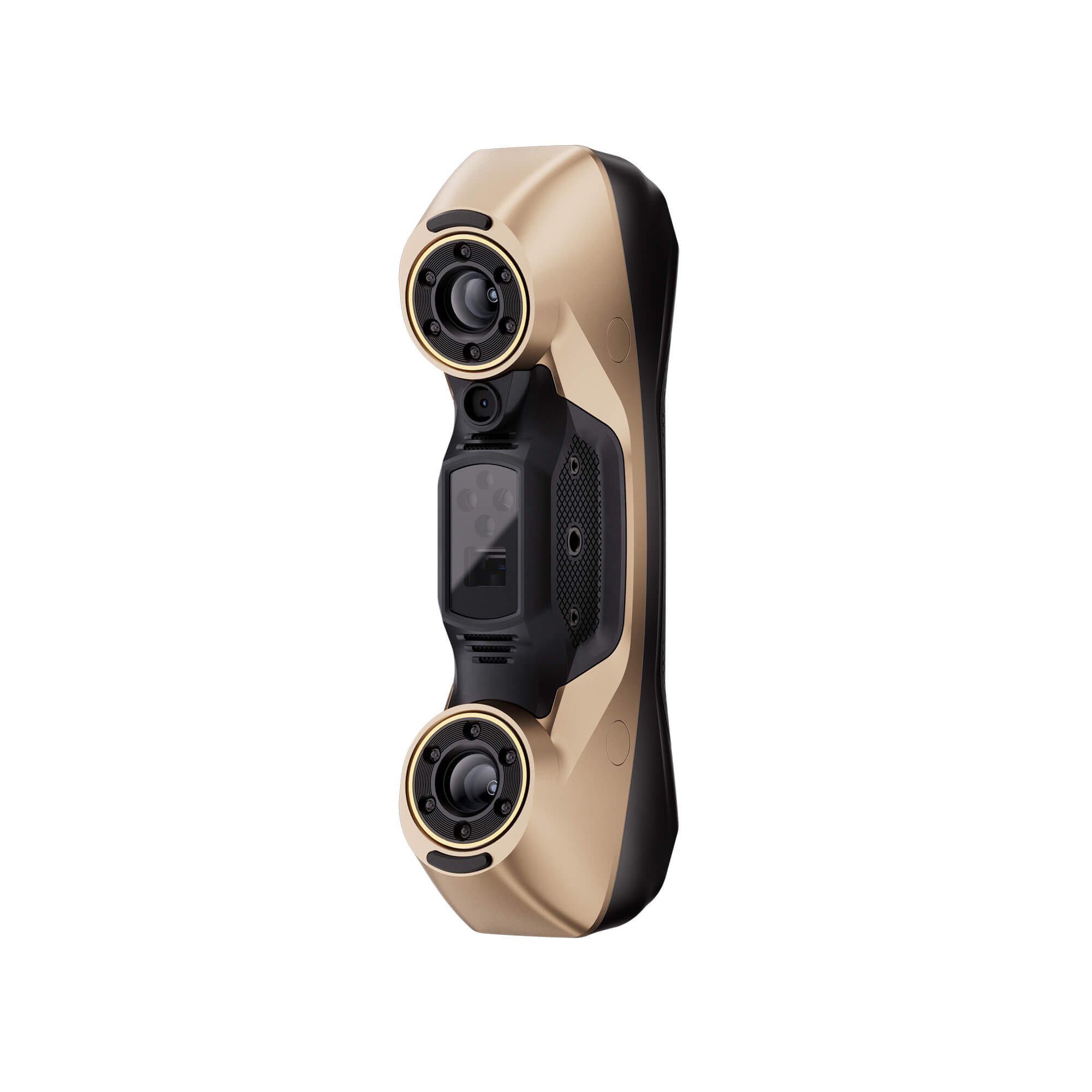

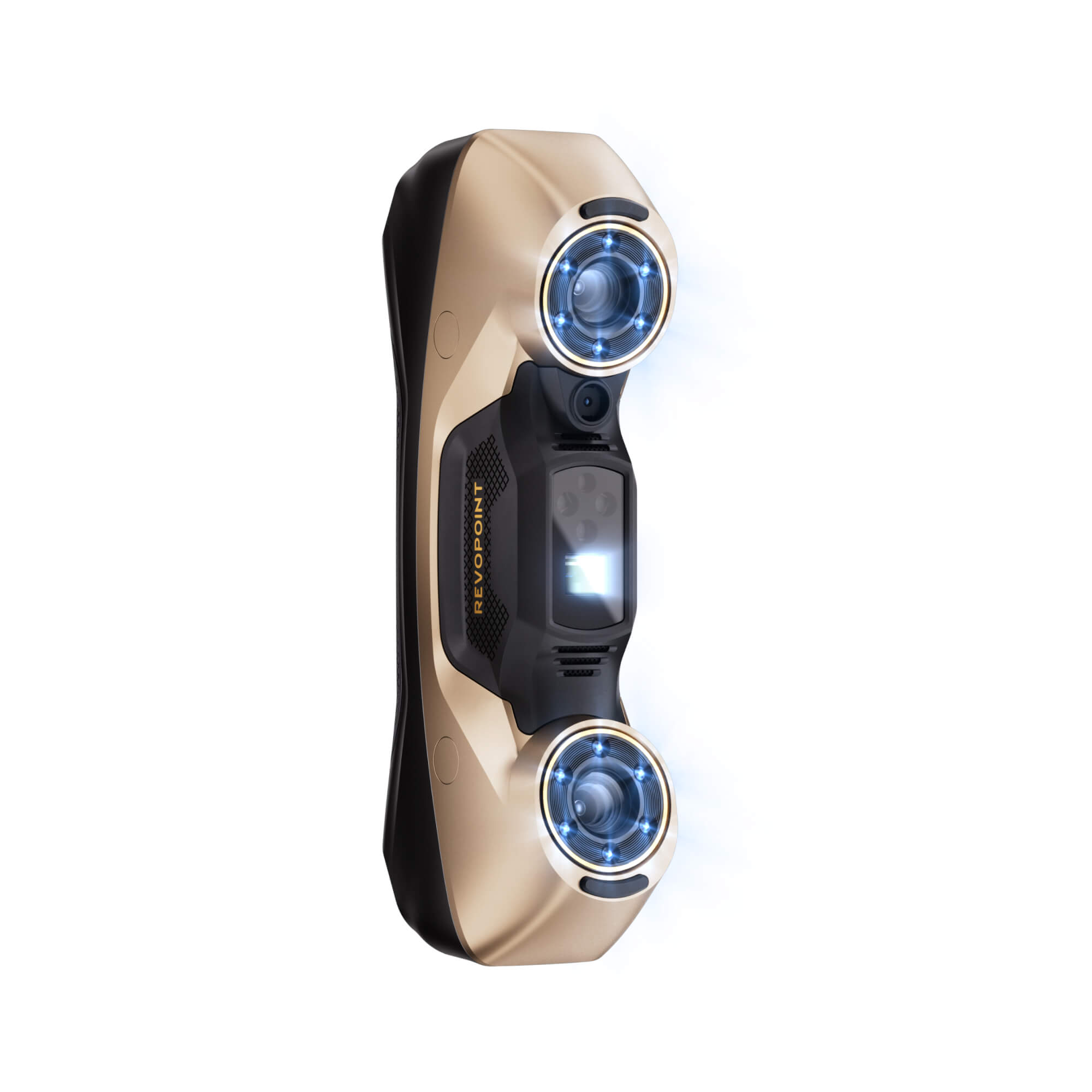

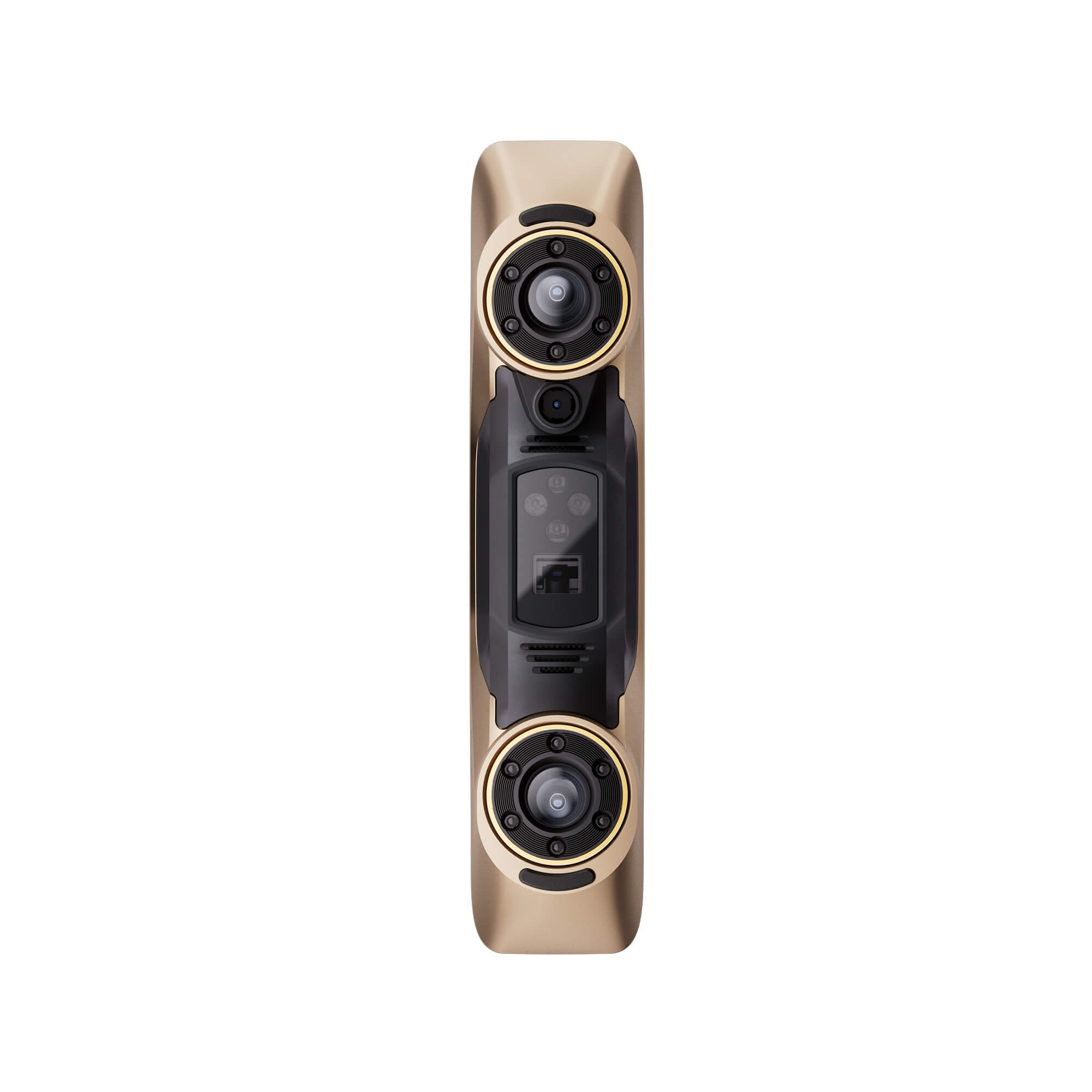

Revopoint MetroY Ultra Standard 3D-skanneri
Revopoint MetroY Ultra Standard 3D-skanneri on ammattitason hybridi-3D-skanneri, jossa yhdistyvät monilinjaisen laserskannauksen (Multi-line Laser) tarkkuus ja koko alueen strukturoidun valon (Full-field Structured Light) nopeus. Pienten ja keskisuurten kohteiden skannaukseen suunniteltu laite tarjoaa teollisuustason jopa 0,015 mm:n tarkkuuden ja huiman, jopa 7 000 000 pistettä sekunnissa saavuttavan pistenopeuden. Työskentelitpä sitten valvotussa laboratoriossa tai ulkona kirkkaassa, jopa 100 000 luksin valaistuksessa, MetroY Ultra tarjoaa monipuolisen ja suorituskykyisen ratkaisun tarkan 3D-mallinnuksen, laadunvalvonnan ja käänteisen suunnittelun (reverse engineering) tarpeisiin.
Kohokohdat
- Hybriditeknologia: 34 sinistä laserlinjaa ja strukturoitu valo takaavat maksimaalisen monipuolisuuden.
- Teollisuustason tarkkuus: Jopa 0,01 mm:n erottelutarkkuus ja 0,015 mm:n mittatarkkuus.
- Huippunopea tiedonkeruu: Pistenopeus saavuttaa jopa 7 000 000 pistettä sekunnissa.
- Edistyksellinen ulkoskannaus: Toimii erinomaisesti jopa 100 000 luksin valaistuksessa.
- Kevyt ja kannettava muotoilu: Painaa vain 450 g, joten se sopii täydellisesti sekä käsi- että työpöytäkäyttöön.
- Integroitu 2 MP RGB-kamera: Mahdollistaa väriskannauksen tietyissä tiloissa.

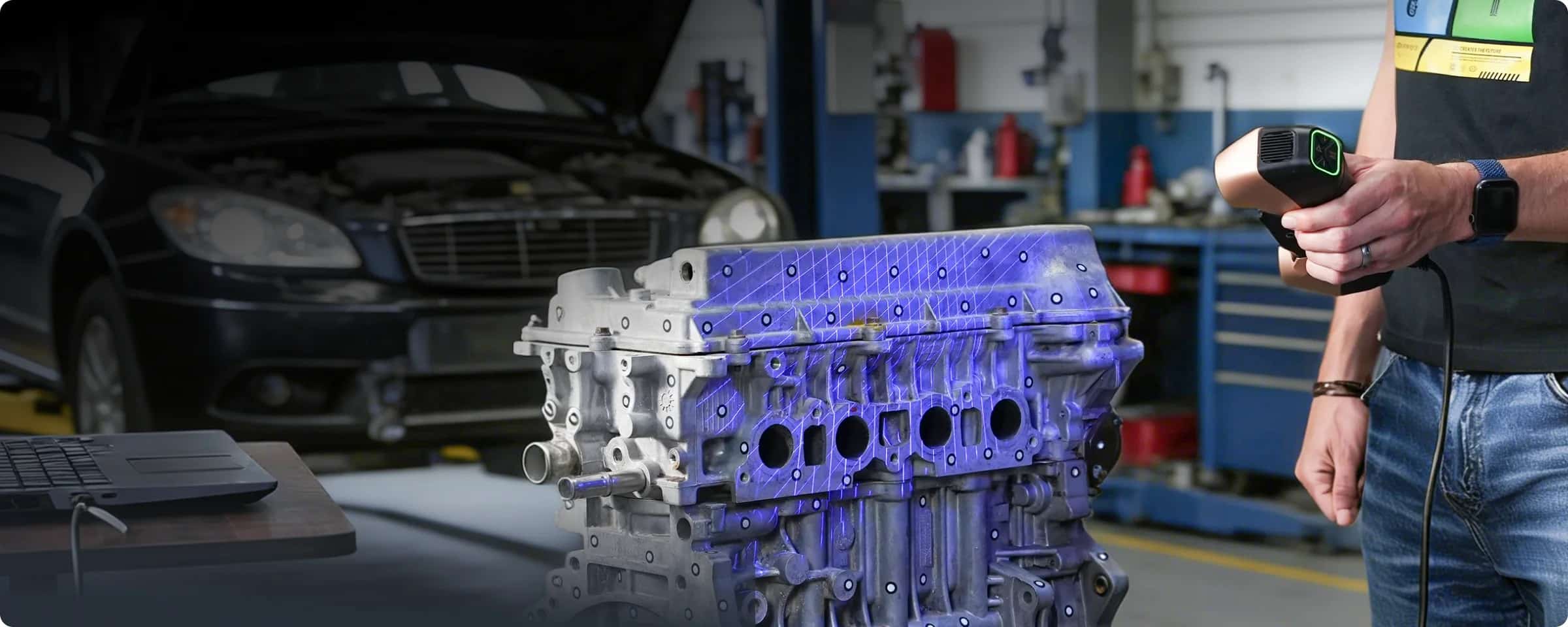

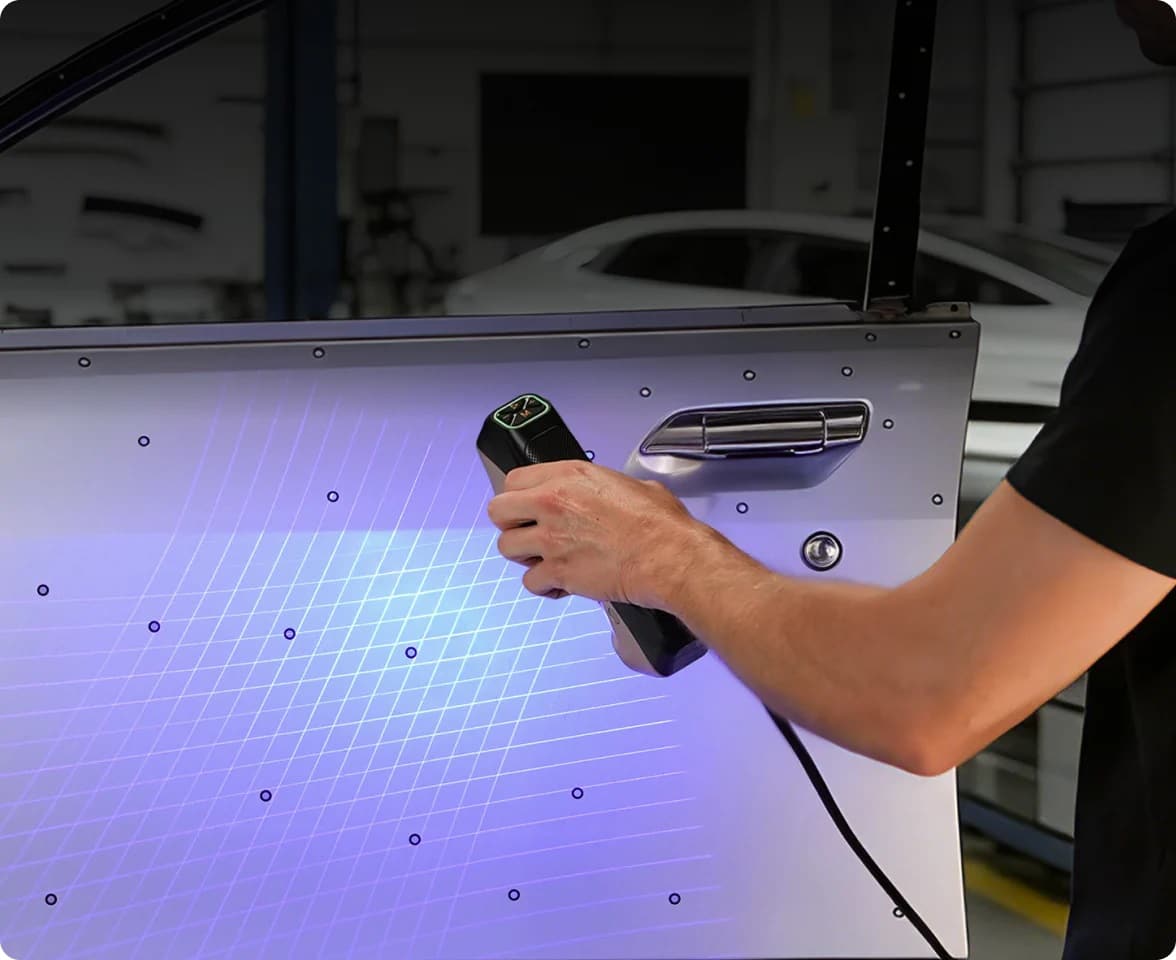

100 % nopeampi – 34 ristikkäistä laserlinjaa*
Skannaa tasaisia, kiiltäviä tai mustia pintoja jopa 3 miljoonan pisteen sekuntinopeudella.

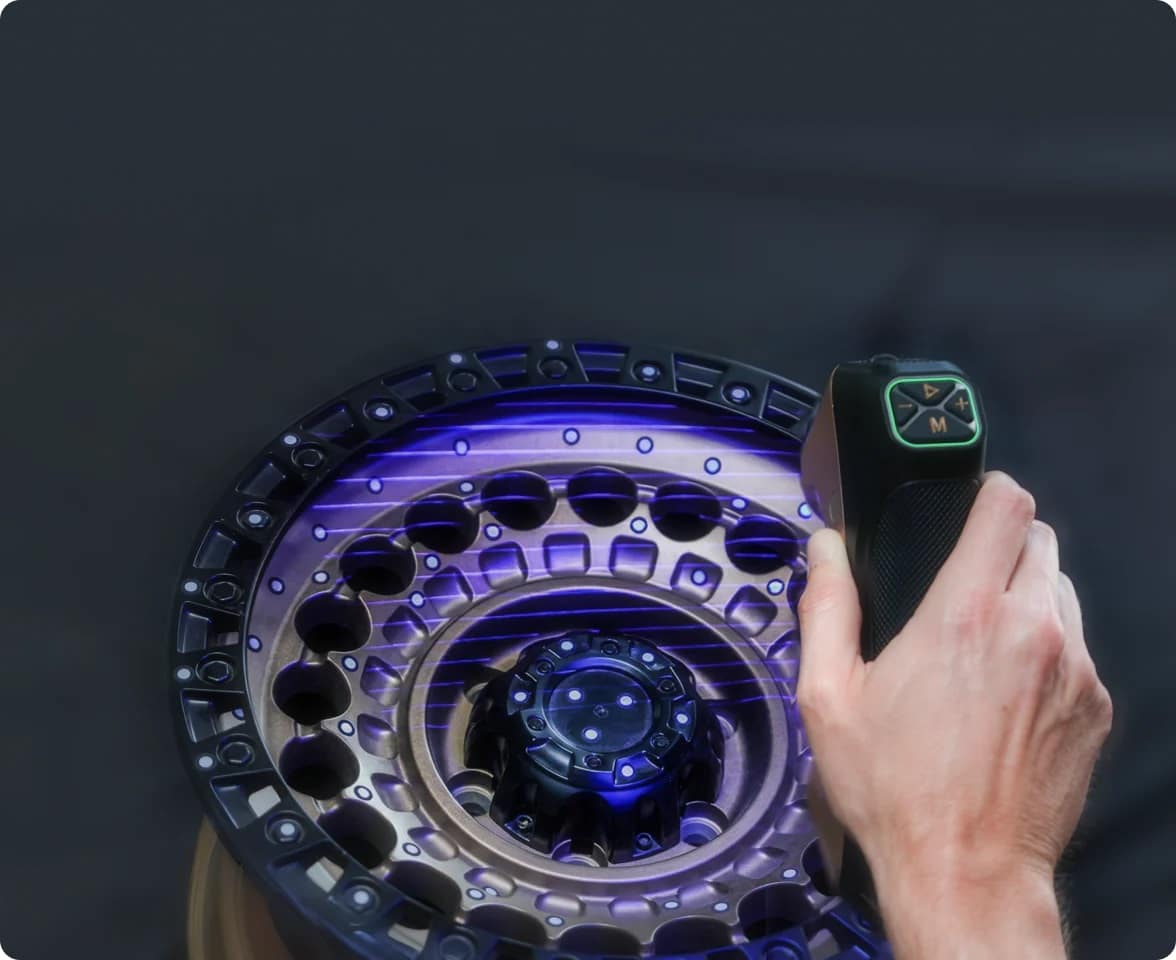

Yksityiskohdat – 15 rinnakkaista laserlinjaa
Varmista, että jokainen hieno yksityiskohta, reuna ja monimutkainen pinta tallentuu tarkasti.

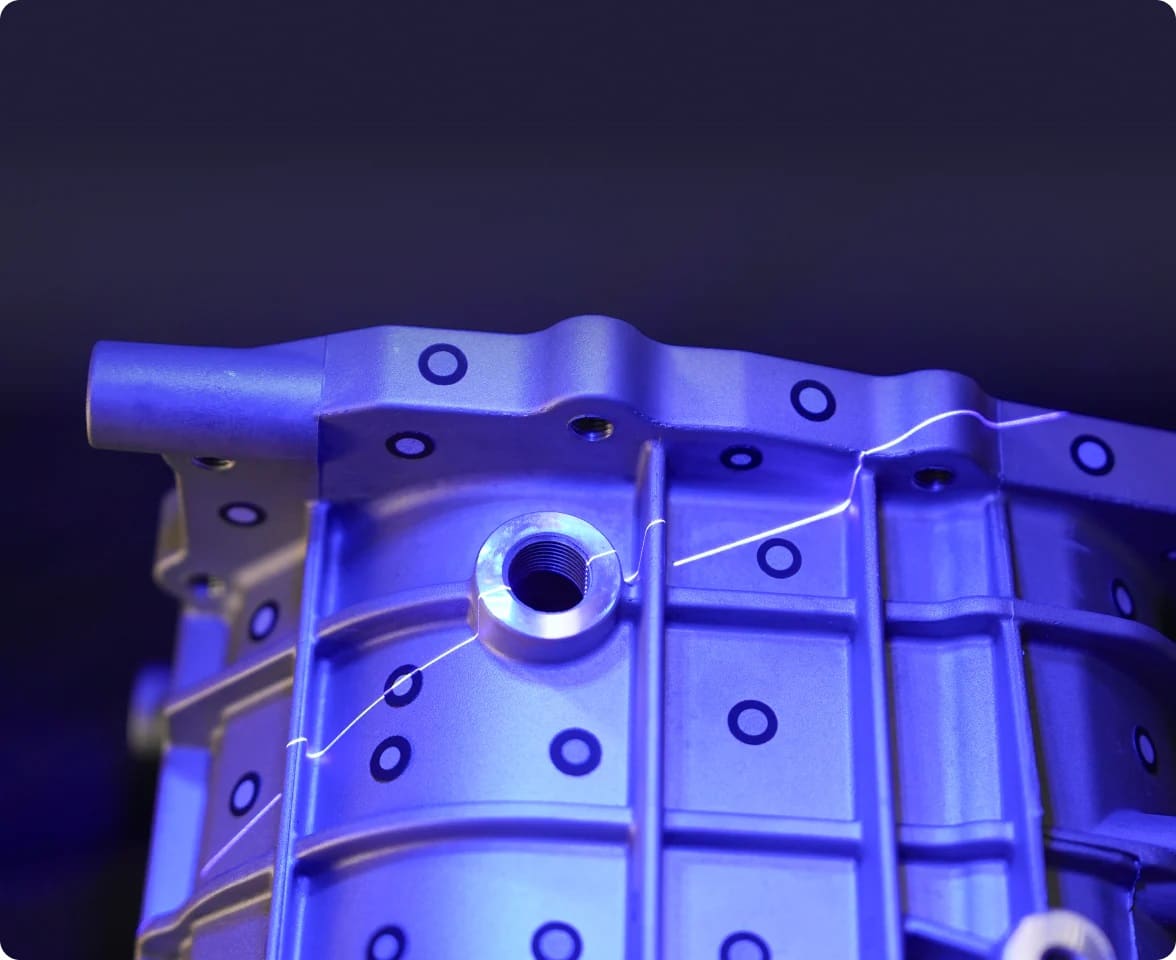

Syvät reiät – Yksittäinen laserlinja
Tallenna syvät reiät, raot ja ritilät virheettömästi.

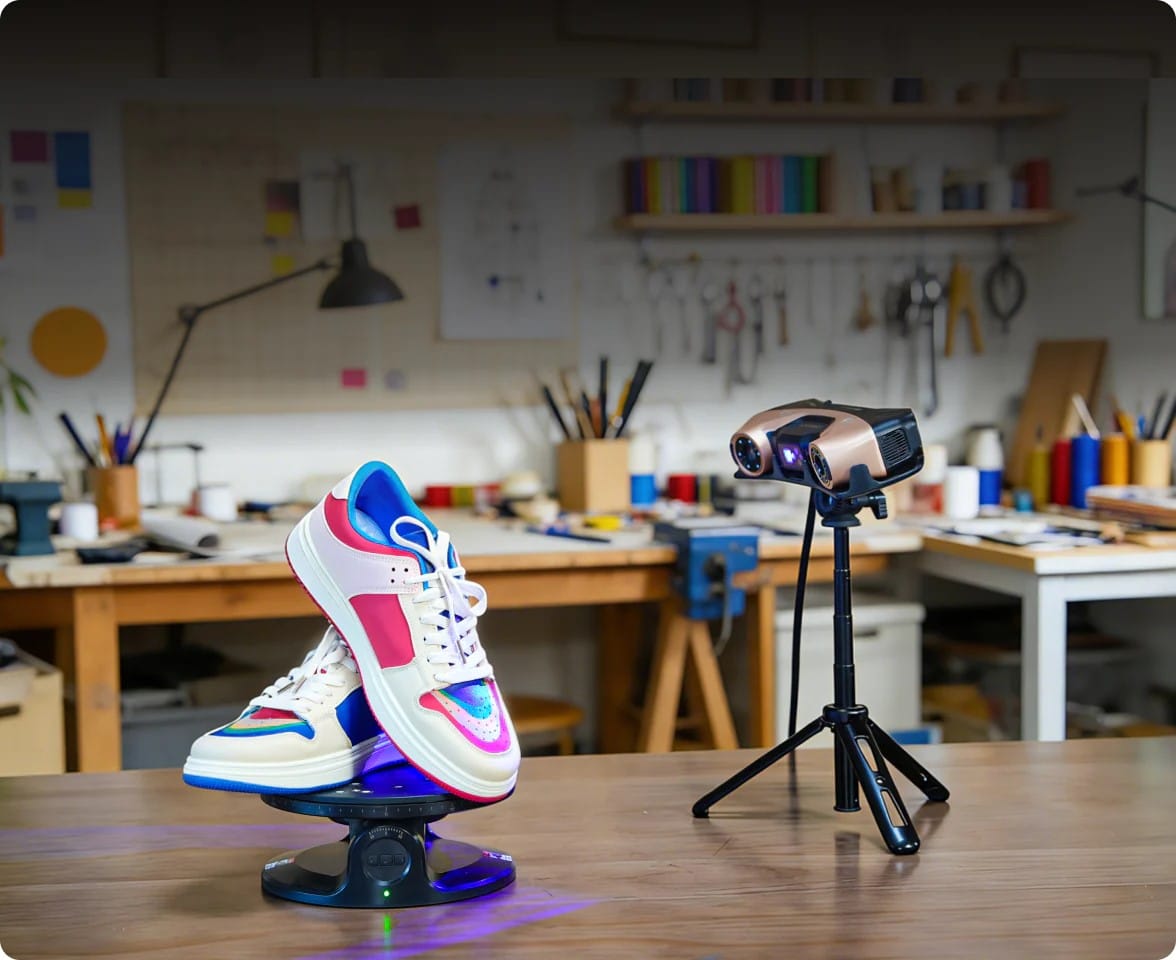

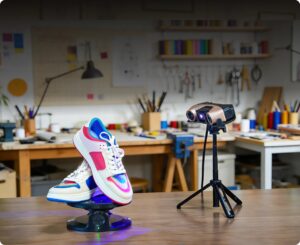

Automaattinen kääntöpöytätila
Luo huipputarkkoja malleja automaattisesti vain yhdellä klikkauksella käyttämällä MetroY Ultraa ja kaksiaksista kääntöpöytää, mikä takaa tasalaatuiset tulokset joka kerta.

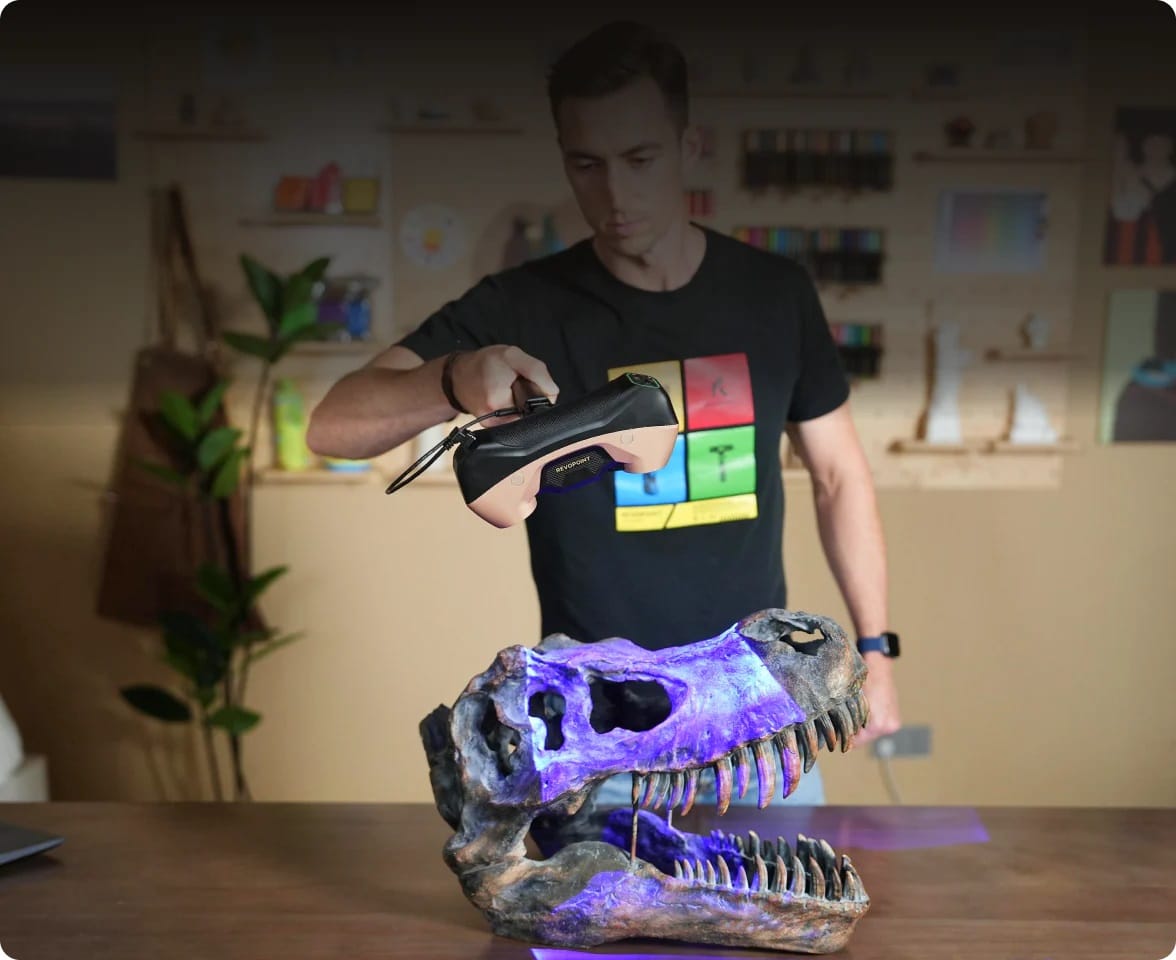

Strukturoidun valon tila
Skannaa monimuotoiset työkappaleet nopeasti ilman kohdistusmerkkejä jopa 7 miljoonan pisteen sekuntinopeudella, saaden nopeaa ja tarkkaa 3D-dataa.

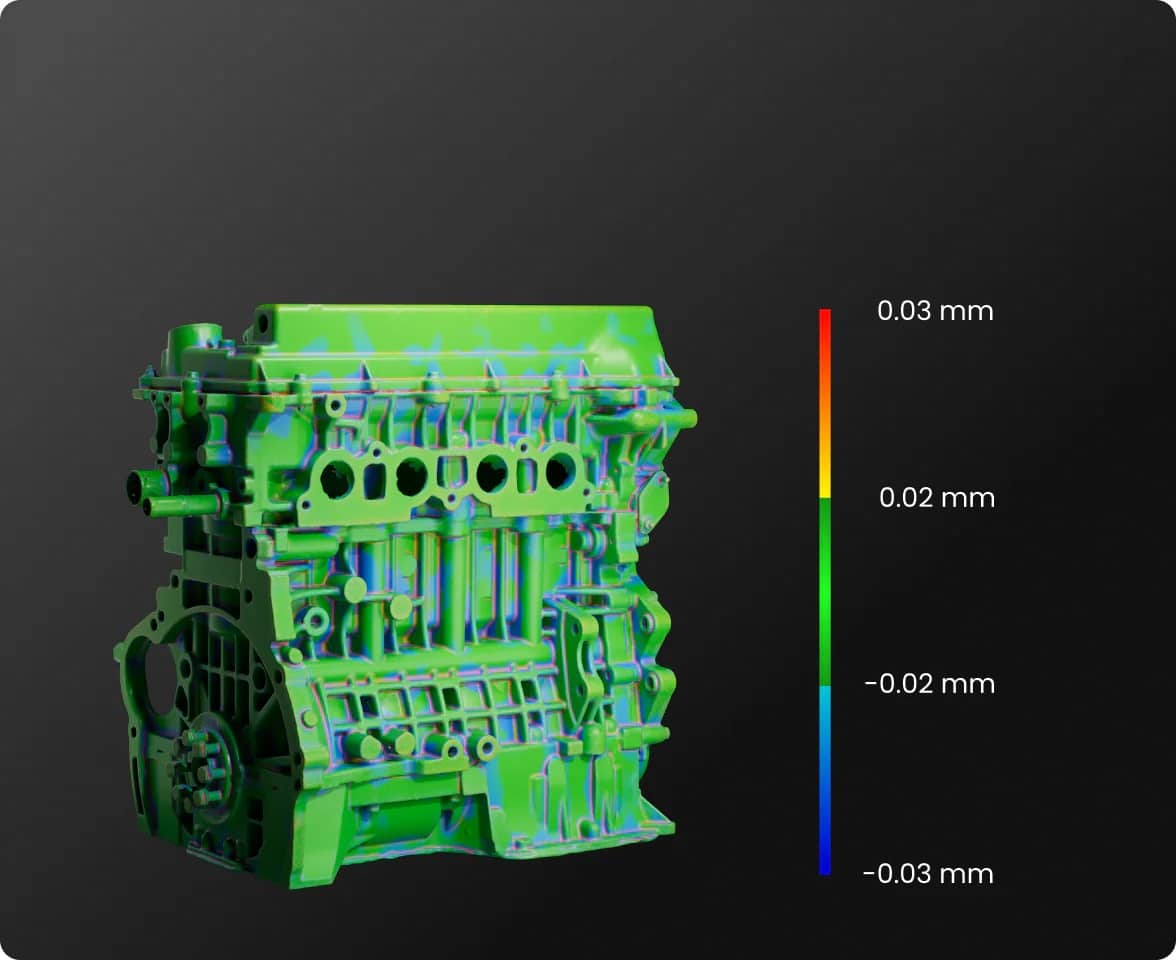

0,015 + 0,04 mm x P (m)
Tilavuustarkkuus
Nopeammat laserskannaukset
3 000 000 pistettä/s
50 % nopeammat skannausnopeudet

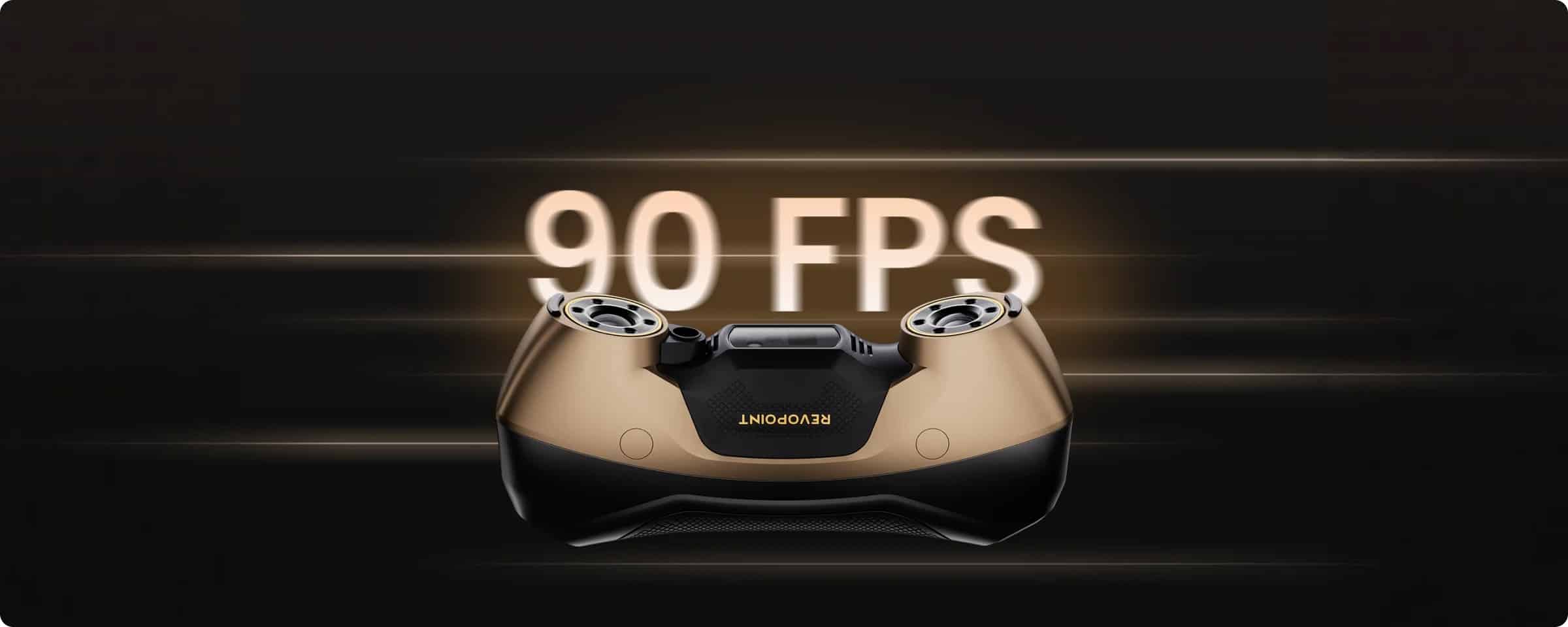

Jopa 90 fps

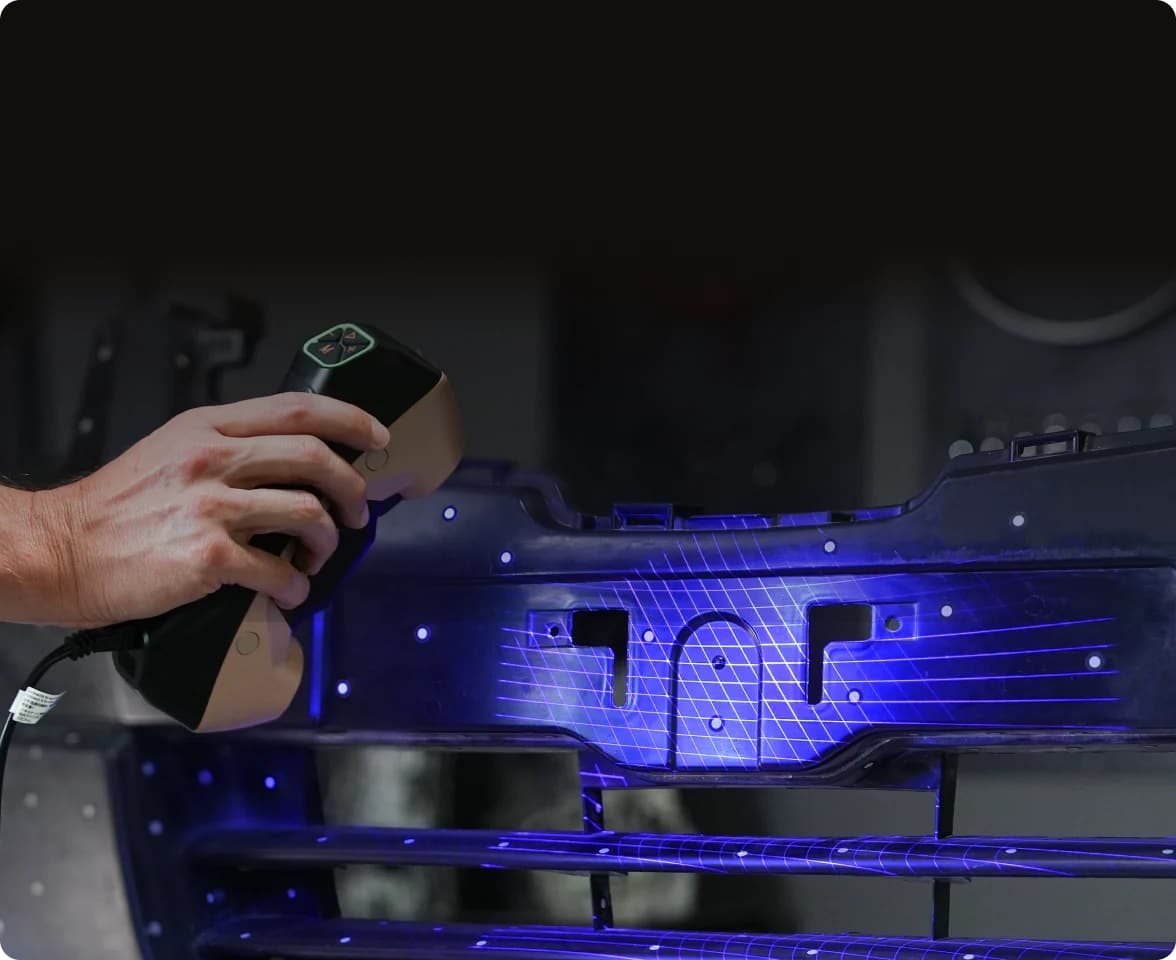

Skannaussuihketta ei tarvita
Skannaa tummia tai kiiltäviä pintoja

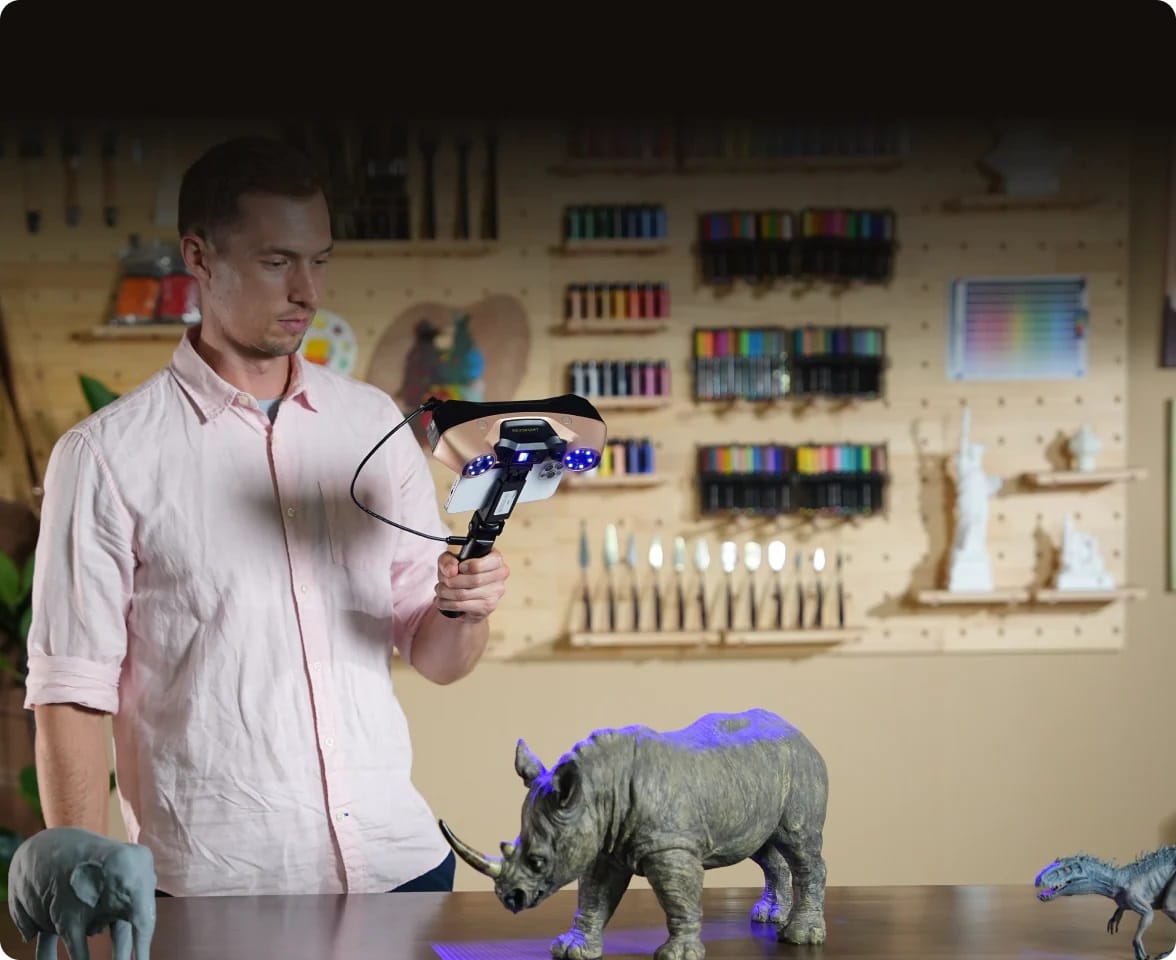

Langaton skannaus
Suoratoista skannauksesi reaaliaikaisesti Wi-Fi 6 -yhteyden kautta hyödyntäen tietokoneesi suorituskykyä.
Aidot värit, aidot tulokset
Luo eloisia 3D-malleja.

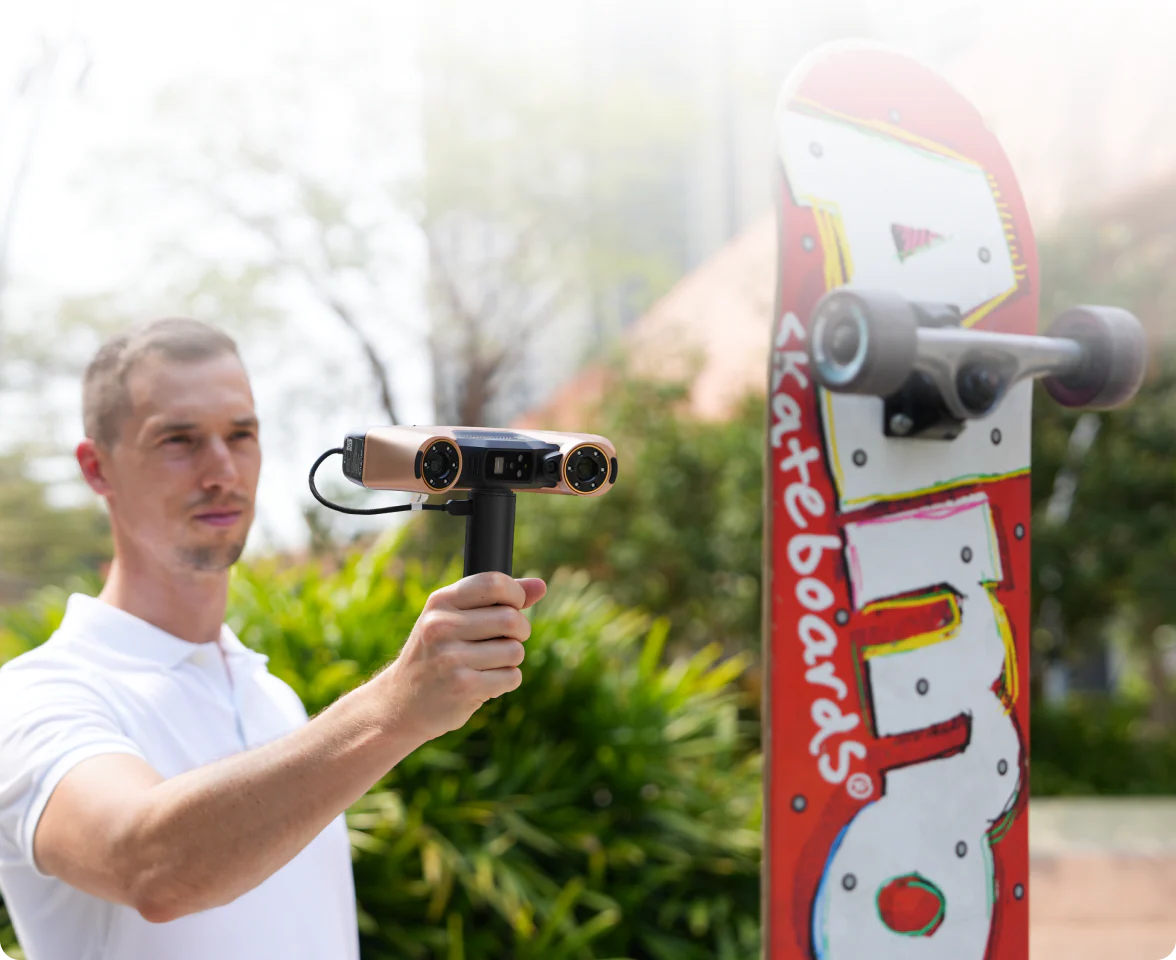

Laserskannaus ulkotiloissa
Jopa 100 000 luksia

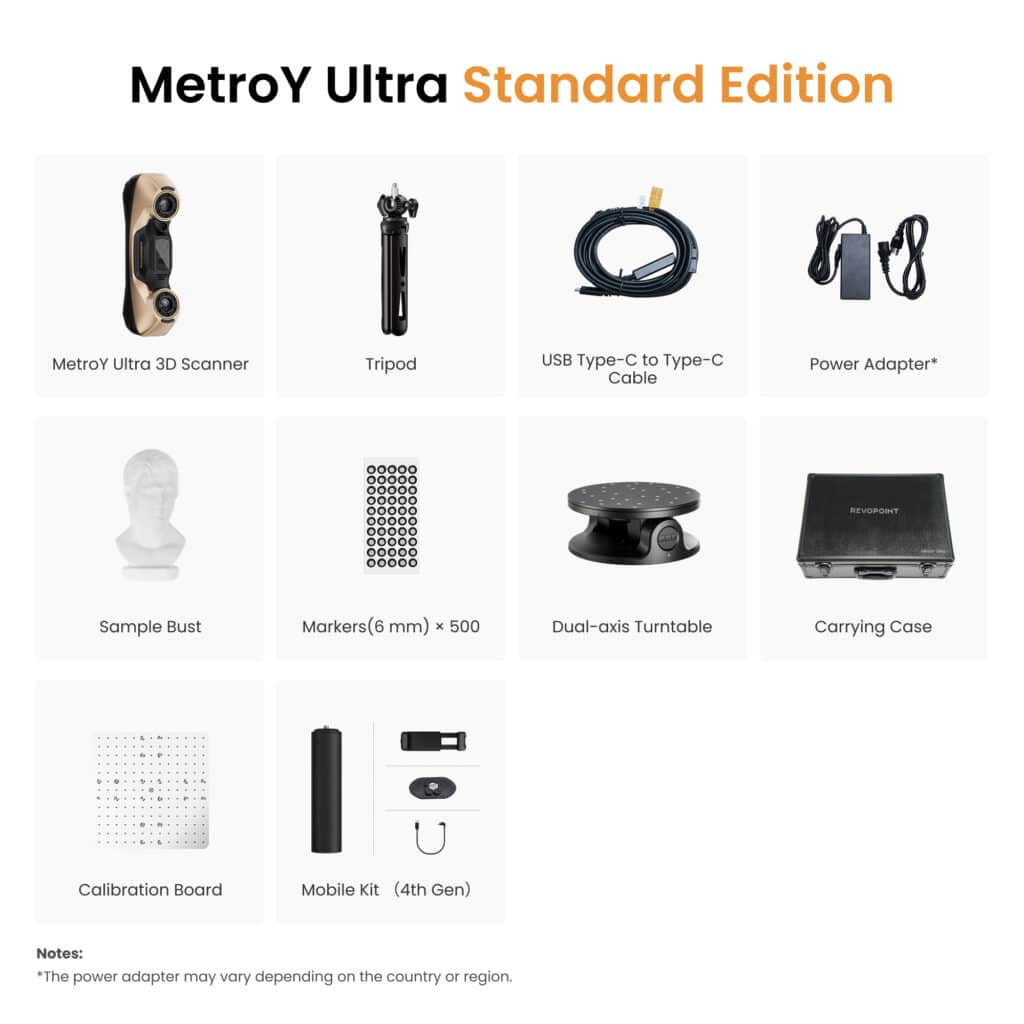

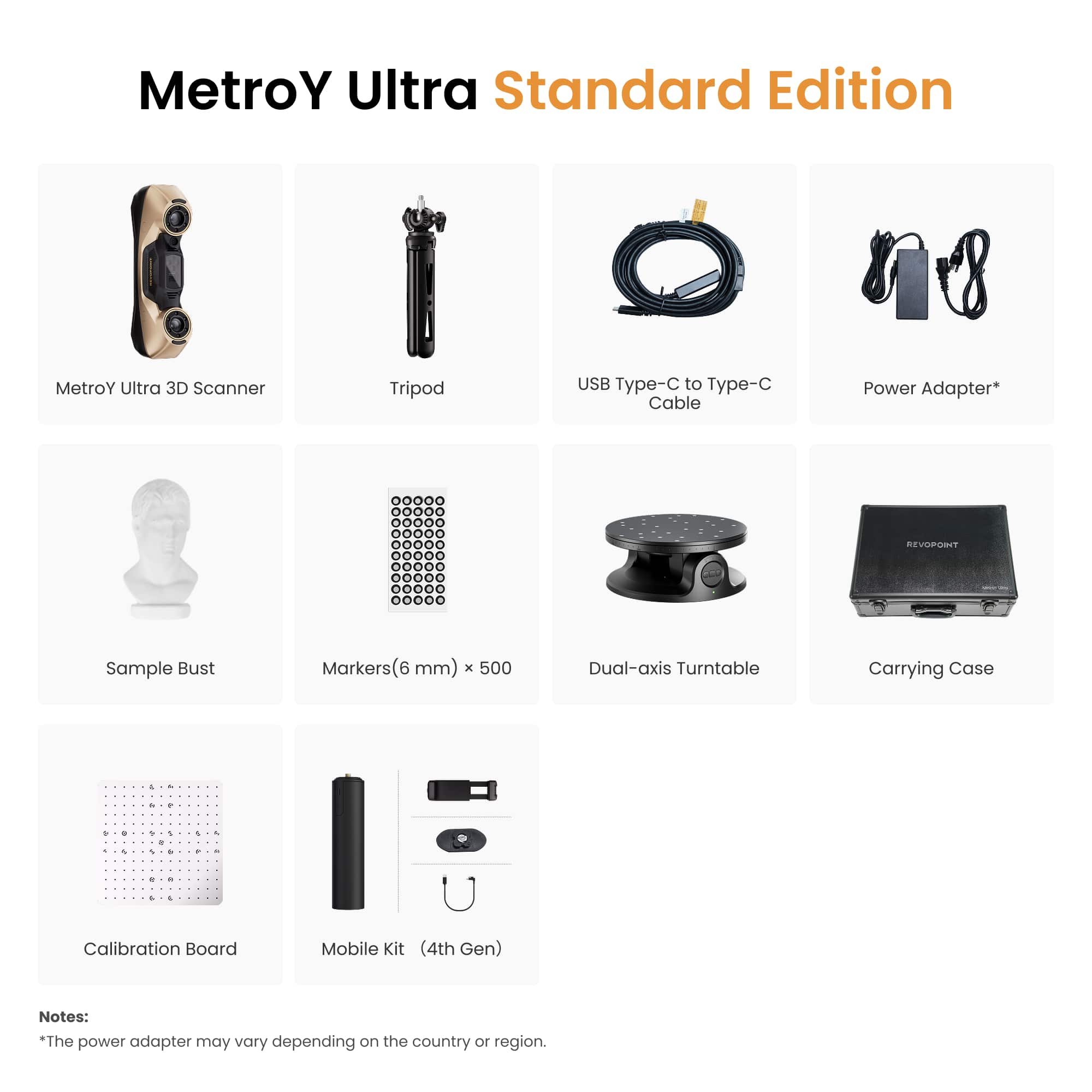

Paketti sisältää
MetroY Ultra – Tekniset tiedot
Nimi: MetroY Ultra
Skannaustyyppi: Kädessä pidettävä ja työpöytäkäyttö
Teknologia: Monilinjainen laserskannaus ja koko alueen strukturoidun valon skannaus
Skannattavan kohteen koko: Pienestä keskisuureen
Yhden kuvan erottelutarkkuus, jopa*: 0,01 mm (Precision)
Yhden kuvan mittatarkkuus, jopa*: 0,015 mm (Accuracy)
Tilavuustarkkuus: 0,015 mm + 0,04 mm × L (m), jossa L on kohteen pituus metreinä.
Yhdistetty piste-etäisyys, jopa: 0,05 mm
Työskentelyetäisyys: 200 ~ 400 mm
Yhden otoksen alue lähimmällä etäisyydellä: 152 × 138 mm etäisyydellä 200 mm
Yhden otoksen alue kaukaisimmalla etäisyydellä: 332 × 276 mm etäisyydellä 400 mm
Kulmamuotoinen näkökenttä (H × V): 49 × 38°
Minimi skannaustilavuus: 10 × 10 × 10 mm
Maximi skannaustilavuus: 2 × 2 × 2 m
Skannausnopeus, jopa:
-
- NVIDIA GPU: 90 kuvaa/s (fps)
- CPU: 60 kuvaa/s (fps)
Pistenopeus (tiedonkeruu):
-
- Monilinjainen laserskannaus: 3 000 000 pistettä/s
- Strukturoidun valon skannaus: 7 000 000 pistettä/s
RGB-kameran resoluutio: 2 megapikseliä
Väriskannaus: Vain automaattisessa kääntöpöytätilassa. Laserlinjojen kohdistusmerkitila (Laser Line Marker Mode) saapuu pian.
Seurantamenetelmät: Kohdistusmerkki (Marker), globaali kohdistusmerkki (Global Marker), muoto/ominaisuus (Feature)
Ulkotilaskannaus*: Kyllä (Monilinja-lasertila mahdollistaa skannauksen jopa 100 000 luksin valaistuksessa)
3D-valonlähde*:
-
- 34 sinistä ristikkäistä laserlinjaa
- 15 sinistä rinnakkaista laserlinjaa
- 1 sininen yksittäinen laserlinja syville rei’ille
- 62 linjan sininen koko alueen strukturoitu valo
Apuvalot*: 12 sinistä LED-valoa
Suoritin (CPU): 4-ytiminen ARM, 2,0 GHz
Sisäänrakennettu sirulaskenta: Syvyyslaskenta
Painikkeet: 4
Tietokonevaatimukset
Tietokoneen vähimmäisvaatimukset* Minimi
macOS
- CPU: M2 Pro
- RAM: ≥ 16 GB
Windows
- CPU: Intel i7 13. sukupolvi tai AMD Ryzen 7 5800
- RAM: ≥ 32 GB
- GPU: NVIDIA GeForce RTX 3060 (8 GB)
Huomautukset suorittimesta ja näytönohjaimesta
① Jos olet epävarma CPU-kokoonpanosta, varmista että suorittimessa on ≥ 8 ydintä, ≥ 16 säiettä ja perustaajuus ≥ 2,4 GHz.
② Erillistä näytönohjainta vaaditaan kiihdytykseen vain laserlinjaskannauksessa. AMD- ja MAC-näytönohjaimet eivät tällä hetkellä tue tätä kiihdytystä.
Tietokoneen suositusvaatimukset* Suositus
macOS
- CPU: M4 Pro tai parempi
- RAM: ≥ 24 GB
Windows
- CPU: Intel i9 12. sukupolvi tai parempi
- RAM: ≥ 64 GB
- GPU: NVIDIA RTX 4060 (8 GB) tai parempi
Muut tekniset tiedot
Yhteensopivat käyttöjärjestelmät: Windows 10/11 (64-bit), macOS 11.0 tai uudempi
Tuetut tiedostomuodot: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Tulostusvalmiit 3D-mallit: Kyllä
Wi-Fi: Wi-Fi 6
Liitännän tyyppi: USB Type-C – Type-C
Virtavaatimukset: DC 12V, 3A
Skannerin paino: 450 g
Mitat (P × L × K): 211 × 94 × 47 mm
Erikoiskohteiden skannaus Laserlinjatiloissa: Käytä skannaussuihketta, kun skannaat läpinäkyviä tai peilimäisiä pintoja.
Strukturoidun valon tiloissa: Skannaussuihkeen käyttö on suositeltavaa, kun skannaat läpinäkyviä, mustia, peilimäisiä tai voimakkaasti heijastavia pintoja.
Käyttäjän uudelleentallennus: Kyllä

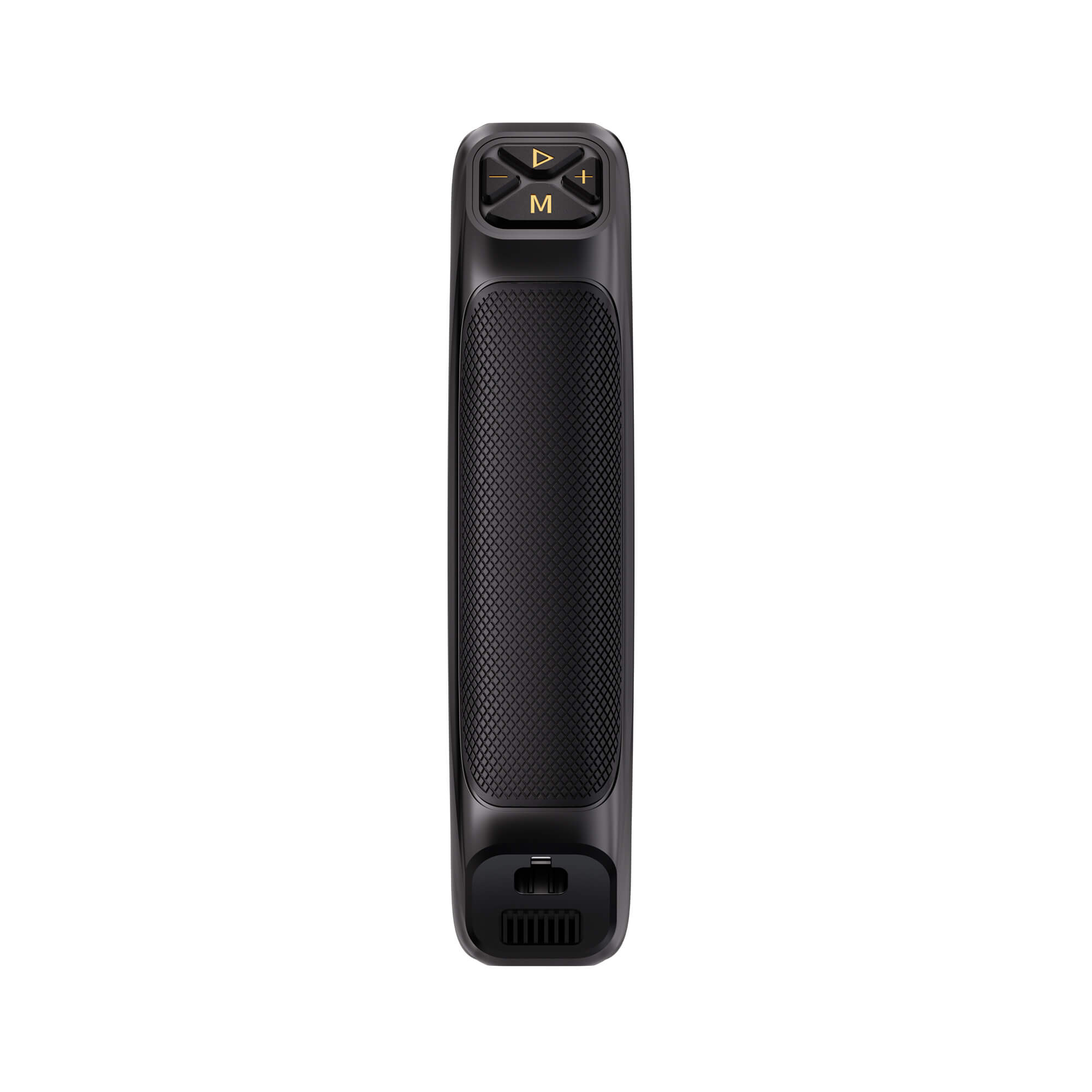

Akkukahvan kapasiteetti: 5500 mAh (Kun MetroY Ultra käyttää akkukahvaa, keskimääräinen akunkesto on noin 2,5 tuntia.)
Tuetut lisävarusteet: Kohdistuspalasarja (Marker Block Kit), mobiilisarja (Mobile Kit 4th Gen), kaksiaksinen pyörityspöytä, pallolevy (Ball Plate)
Huomautukset
- Erottelutarkkuus (Precision) kertoo, kuinka lähellä saman kohteen toistuvat mittaukset samasta kulmasta ovat toisiaan. Mittatarkkuus (Accuracy) kertoo, kuinka lähellä mitattu arvo yhdestä kulmasta on kohteen todellista (oikeaa) arvoa. Molemmat on mitattu valvotussa laboratorioympäristössä. Todelliset tulokset voivat vaihdella käyttöympäristöstä riippuen.
- Luokan 2M laserturvallisuusohjeet:
(1) Tuote käyttää luokan 2M laserprojektoria. Vältä katsomasta suoraan siihen lähietäisyydeltä! Katso lisätietoja luokan 2M laserstandardiasiakirjasta.
(2) Verkkokalvovaurioiden välttämiseksi älä katso suoraan lasersäteeseen sellaisten optisten laitteiden läpi, jotka voivat suurentaa sitä (esim. kaukoputket ja kameran objektiivit).
(3) Laserheijastusten estämiseksi vältä heijastavien pintojen, kuten peilien tai lasin, asettamista lasersäteen kulkureitille. - Tässä tuotteessa on vilkkuvia valoja, jotka eivät välttämättä sovellu henkilöille, joilla on valoherkkä epilepsia.
- Jos olet epävarma CPU-kokoonpanosta, varmista että suorittimessa on ≥ 8 ydintä, ≥ 16 säiettä ja perustaajuus ≥ 2,4 GHz.
Usein kysytyt kysymykset Revopoint MetroY Ultra Standard 3D-skanneri
Mikä on MetroY Ultran suosittelema skannauskoko?
Suositeltu skannauskoko vaihtelee 10 × 10 × 10 mm:stä 2 × 2 × 2 metriin, ja se kattaa niin pienet osat kuin keskikokoiset teollisuuskomponentit.
Onko MetroY Ultrassa sisäänrakennettu akku?
Ei, MetroY Ultra vaatii mukana tulevan virtalähteen tai akkukahvan skannerin virransyöttöön.
Onko MetroY Ultrassa jäähdytys, joka ylläpitää tarkkuutta pitkien skannausten aikana?
Kyllä, MetroY Ultran tuulettimet haihduttavat lämpöä ja pitävät laitteen lämpötilan vakaana. Sekä kuvasensorissa että suorittimessa on reaaliaikaiset lämpötila-anturit, jotka kompensoivat pienet lämpötilapoikkeamat ja varmistavat tarkkuuden säilymisen.
Onko saman pinta-alan skannaaminen useita kertoja tarkempaa kuin yksittäinen skannaus?
Käytettäessä laserskannaustiloja saman pinta-alan toistuva skannaaminen on välttämätöntä. Useammasta eri kulmasta skannaaminen auttaa mallia muuttumaan vihreäksi, mikä tarkoittaa korkealaatuisempaa 3D-mallia.
Voiko MetroY Ultraa käyttää ihmisten kasvojen tai vartaloiden skannaamiseen missään käytettävissä olevassa tilassa?
Kasvojen skannaamista ei suositella missään tilassa, koska suora laseraltistus silmille aiheuttaa riskin. Muiden kehon osien kuin kasvojen skannaaminen normaalilla työskentelyetäisyydellä katsotaan kuitenkin turvalliseksi. Ohjelmisto tarjoaa reaaliaikaisen etäisyyskehotteen tämän helpottamiseksi.
Voiko MetroY Ultralla skannata elektronisia komponentteja sisältäviä kohteita? Vaurioittaako laser komponentteja?
Herkät elektroniset komponentit eivät vahingoitu, kunhan ne pidetään vähintään 200 mm:n etäisyydellä. On tärkeää varmistaa, ettei komponentteja sijoiteta aivan skannerin laseraukkojen viereen, sillä tällä alueella lasersäteilyn energiatiheys on suuri.
Voinko vaihtaa skannaustilaa skannauksen aikana?
Kyllä, mutta vain saman seurantatilan (tracking mode) sisällä. Tehdäksesi tämän klikkaa Lopeta-painiketta (Finish), valitse ”Jatka” (Continue), vaihda toiseen tilaan ja jatka skannausta. Voit myös määrittää skannerin M-painikkeen asetukset Revo Metro -ohjelmistossa. Kun käytät viivalaserskannausta (line laser scanning), voit vaihtaa eri laserviivatyyppien välillä +- ja –painikkeilla.
Mitä eroa on MetroY:llä, MetroY Prolla ja MetroY Ultralla?
(1) Tekninen: MetroY käyttää monilinjalasertekniikkaa; MetroY Pro ja MetroY Ultra käyttävät monilinjalaseria ja täyden kentän sinistä valoa hyödyntävää strukturoitua valotekniikkaa.
(2) Skannaustilat: MetroY tukee kolmea kädessä pidettävää monilinjalaserkeilausta: 30 ristilinjalaseria, 15 rinnakkaista laserviivaa ja yksilinjalasertila. MetroY Pro ja MetroY Ultra tukevat viittä skannaustilaa: 34 ristilinjalaseria, 15 rinnakkaista laserviivaa ja yksilinjalaser, sekä kädessä pidettävää täyden kentän strukturoitua valotilaa ja automaattista kääntöpöydän skannaustilaa.
(3) Seurantamenetelmät: MetroY tukee vain merkkien ja globaalin merkkien seurantaa. MetroY Pro ja MetroY Ultra tukevat merkkien ja globaalin merkkien seurantaa laserviivaskannauksella, ja molemmat tukevat myös kohteiden, merkkien ja globaalin merkkien seurantaa täyden kentän strukturoidulla valoskannauksella.
(4) Skannausnopeus: MetroY:n monilinjalaserkeilauksen tuki on jopa 1 500 000 pistettä sekunnissa. MetroY Pro -monilinjalaserkeilauksen nopeus on jopa 2 000 000 pistettä sekunnissa, ja sen täyden kentän strukturoitu valokeilauksen tuki on jopa 7 000 000 pistettä sekunnissa, ja sen maksimikuvataajuus on 60 fps. MetroY Ultra -monilinjalaserkeilauksen nopeus on jopa 3 000 000 pistettä sekunnissa, ja sen täyden kentän strukturoitu valokeilauksen tuki on jopa 7 000 000 pistettä sekunnissa, ja sen maksimikuvataajuus on 90 fps.
Voiko Revo Metro ohjata suurta kääntöpöytää?
Kyllä. Tässä on kolme tapaa käyttää suurta kääntöpöytää:
(1) Liitä suuri kääntöpöytä Revo Metron lisävarustevalikon kautta ja ohjaa sitä automaattisen kääntöpöydän tilassa.
(2) Käytä sen kaukosäädintä ohjaukseen.
(3) Ohjaa kääntöpöydän nopeutta ja suuntaa Revo Assistant -mobiilisovelluksella. Lataa se puhelimesi sovelluskaupasta tai löydä se Revopointin verkkosivuilta osoitteesta global.revopoint3d.com/pages/support-download.
Pitääkö minun ostaa ohjelmisto erikseen?
Ei, MetroY Ultran mukana tulee ilmainen Revo Metro -ohjelmisto. Se on yhteensopiva Windowsin ja macOS:n kanssa ja sen avulla voit skannata, muokata, yhdistää ja tuoda/viedä malleja offline-tilassa.
Mitä tietokonejärjestelmiä Revo Measure tukee?
Revo Measure tukee tällä hetkellä vain Windowsia. Mac-versio on vielä suunnitteilla, joten pysy kuulolla.
Onko mallitietojen tuominen Revo Metrosta Revo Measureen monimutkaista?
Revo Metro -ohjelmisto tukee mallien tuontia Revo Measureen yhdellä napsautuksella ilman monimutkaisia toimintoja.
Voiko 3D-mallit tuoda suunnitteluohjelmistoon?
Kyllä, Revo Metro tarjoaa useita tiedostomuotoja, jotka ovat yhteensopivia useimpien suunnitteluohjelmistojen, kuten Revo Designin, QuickSurfacen, Geomagicin, PolyWorksin, Blenderin, Mayan, Rhinon, ZBrushin, Fusion 360:n jne., kanssa.
Pistepilvimalli: PLY, OBJ, ASC
Verkkomalli: PLY, OBJ, STL, FBX, GLTF, 3MF
Tekstuurimalli: PLY, OBJ, FBX, GLTF
Voinko 3D-tulostaa MetroY Ultran luomia 3D-malleja?
Kyllä, mallit voidaan viedä STL-, OBJ- ja 3MF-muodoissa, jotka ovat yhteensopivia useimpien viipalointiohjelmistojen kanssa.
Onko MetroY Ultralle saatavilla kolmannen osapuolen skannausohjelmistoja?
Ei, se on yhteensopiva vain Revo Metro -ohjelmiston kanssa, joka tarjoaa skannaus- ja mallinmuokkaustoimintoja ja jonka voi ladata Revopointin verkkosivuilta.
