Revopoint MetroX Pro Standard 3D-skanneri

Kuvaus

Revopoint MetroX Pro Standard 3D-skanneri

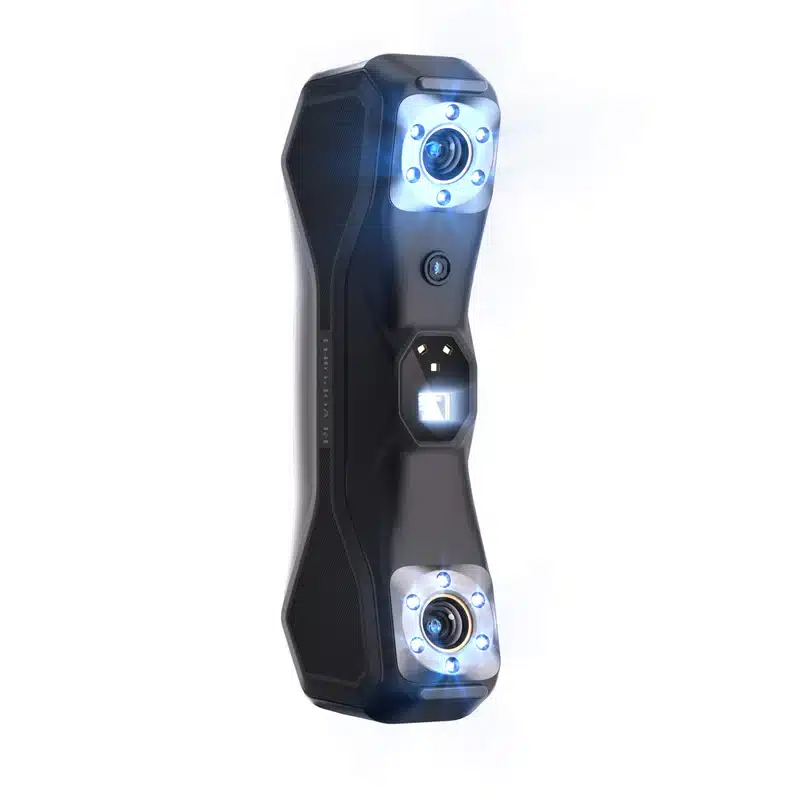

Revopoint MetroX Pro Standard 3D-skanneri on uraauurtava 3D-laserskanneri, joka asettaa uuden standardin tarkkuudelle ja monipuolisuudelle kompaktissa koossa. Yhdistämällä edistyneen sinisen laserteknologian strukturoituun valoon se tallentaa kaiken kiiltävistä moottorin osista monimutkaisiin veistoksiin teollisuustason tarkkuudella. Se on insinöörien, suunnittelijoiden ja valmistajien ensisijainen työkalu, jotka vaativat luotettavia digitaalisia kaksosia ilman monimutkaisuutta.

Kohokohdat

• 4 joustavaa skannaustilaa

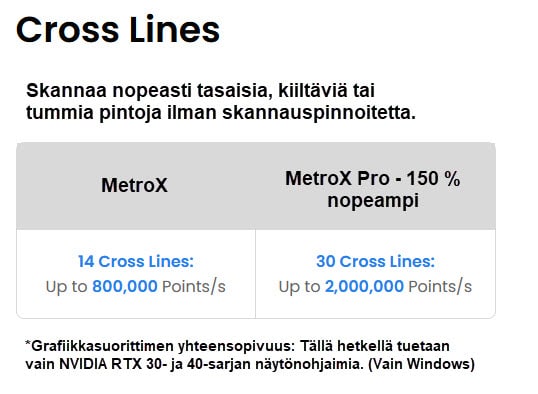

• Nopeat skannaukset: Jopa 30 ristiviivaa
• Teollisuustason tarkkuus: Jopa 0,02 mm
• Tilavuustarkkuus: Jopa 0,02 mm + 0,04 mm × L (m)
• Skannaustilavuus: Pienet ja keskikokoiset kohteet
• Jopa 7 000 000 pistettä/s täyden kentän strukturoidussa valotilassa
• Jopa 2 000 000 pistettä/s monilinjalasertilassa
• Skannauksen suoratoisto tietokoneesta mobiililaitteeseen

Teollisuustason tarkkuutta

MetroX Pro-sarja on kehitetty kuromaan umpeen kuilua kuluttajatuotteiden ja ammattimaisten mittausjärjestelmien välillä. Mikronitason tarkkuuden ansiosta se sopii erinomaisesti laadunvalvontaan, käänteiseen suunnitteluun ja tuotekehitykseen. Työskenteletpä sitten pienten mekaanisten komponenttien tai keskikokoisten esineiden kanssa, MetroX tuottaa yksityiskohtaisen pistepilven, joka on valmis CAD-ympäristöihin tai 3D-tulostukseen heti skannauksen jälkeen.

Neljä tilaa maksimaalisen joustavuuden takaamiseksi

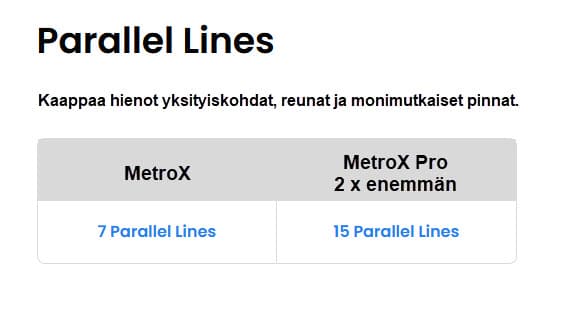

MetroXin ainutlaatuisuus piilee sen kyvyssä vaihtaa eri skannaustilojen välillä kohteen ominaisuuksien perusteella. “Cross Lines”-tilassa laite käyttää ristikkäisiä laserviivoja vaikeiden pintojen nopeaan lukemiseen, kun taas “Paraller Lines”-tilassa keskitytään hienoimpien yksityiskohtien ja reunojen tallentamiseen. Monimutkaisen geometrian omaaville kohteille “Full-field Structured” tila mahdollistaa skannauksen ilman kohdistusmerkkejä, ja mukana tuleva kaksiakselinen kääntöpöytä voi automatisoida koko prosessin sujuvan handsfree-kokemuksen takaamiseksi.

Työnkulkuusi räätälöity: Standard tai Adcvanced

MteroX Pro:ta on saatavilla kahtena versiona, jotta se sopisi erityyppisille käyttäjille. Standard versio tarjoaa kaiken tarvittavan korkealaatuisen skannauksen aloittamiseen heti pakkauksesta otettaessa. Monimutkaisempien projektien tai sellaisten esineiden parissa työskenteleville, joista puuttuu erityisominaisuuksia, on saatavilla Advanced versio. Se sisältää laajennetun sarjan, jossa on erikoistuneita “kohdistusmerkkejä” – eri muotoisia fyysisiä referenssiobjekteja, joiden avulla skanneri voi suunnata itsensä nopeammin ja entistä vakaammin suurilla tai sileillä pinnoilla.

Haastavien materiaalien saumaton käsittely

Monet 3D-skannerit kamppailevat mustien tai kiiltävien pintojen kanssa, mutta MetroX Pro on rakennettu vastaamaan näihin erityishaasteisiin. Tehokkaiden sinisten laserviivojen ansiosta voit skannata metallisia tai tummia muoviosia ilman, että niitä tarvitsee päällystää valkoisella jauheella. Tämä säästää aikaa ja antaa sinun työskennellä suoraan alkuperäisen esineen kanssa, mikä tarjoaa valtavan edun ammattimaisissa työpajoissa ja laboratorioympäristöissä.

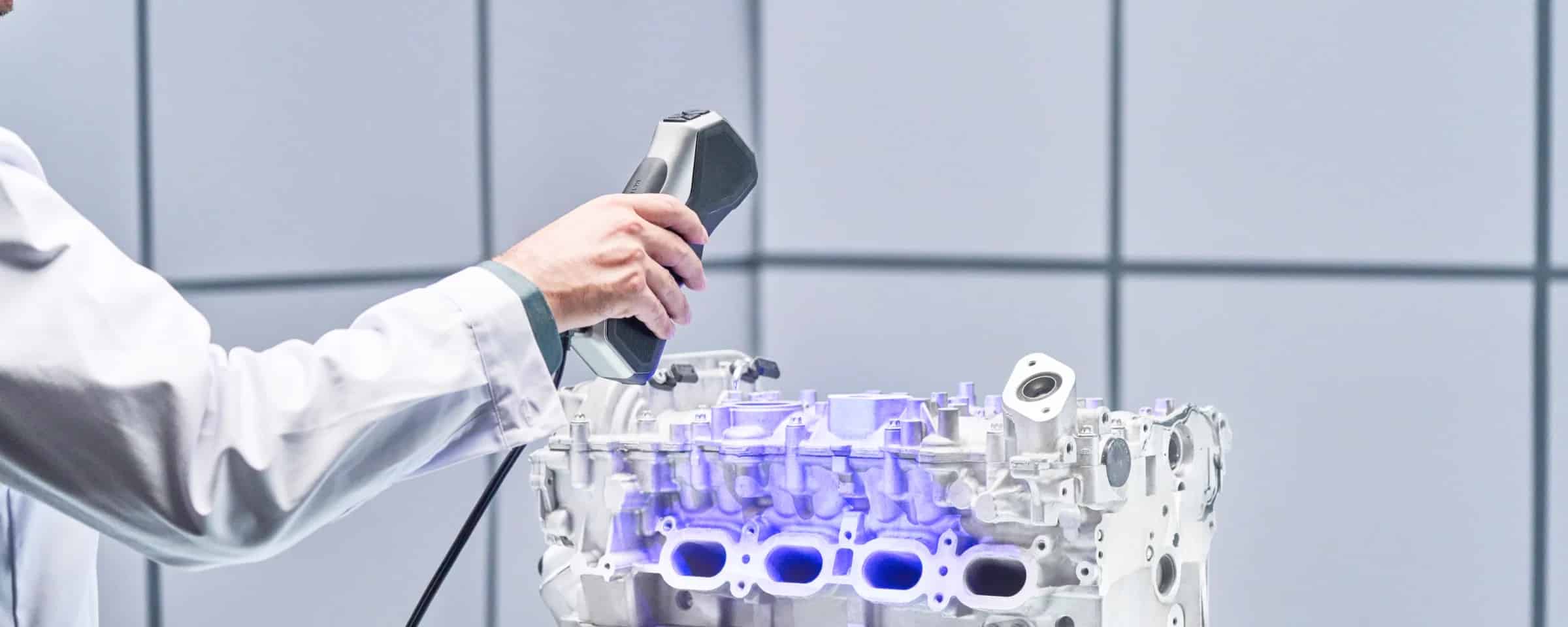

Teollinen sinisen valon skanneri

4 skannaustilaa, rajattomat mahdollisuudet

Täyden kentän sininen strukturoitu valo

Skannaa ominaisuuksiltaan rikkaat työkappaleet ilman merkkejä sekunneissa 62 tehokkaalla valolinjalla, jotka luovat pistepilviä jopa 7 miljoonan pisteen sekuntinopeudella nopeaa ja tarkkaa 3D-dataa varten.

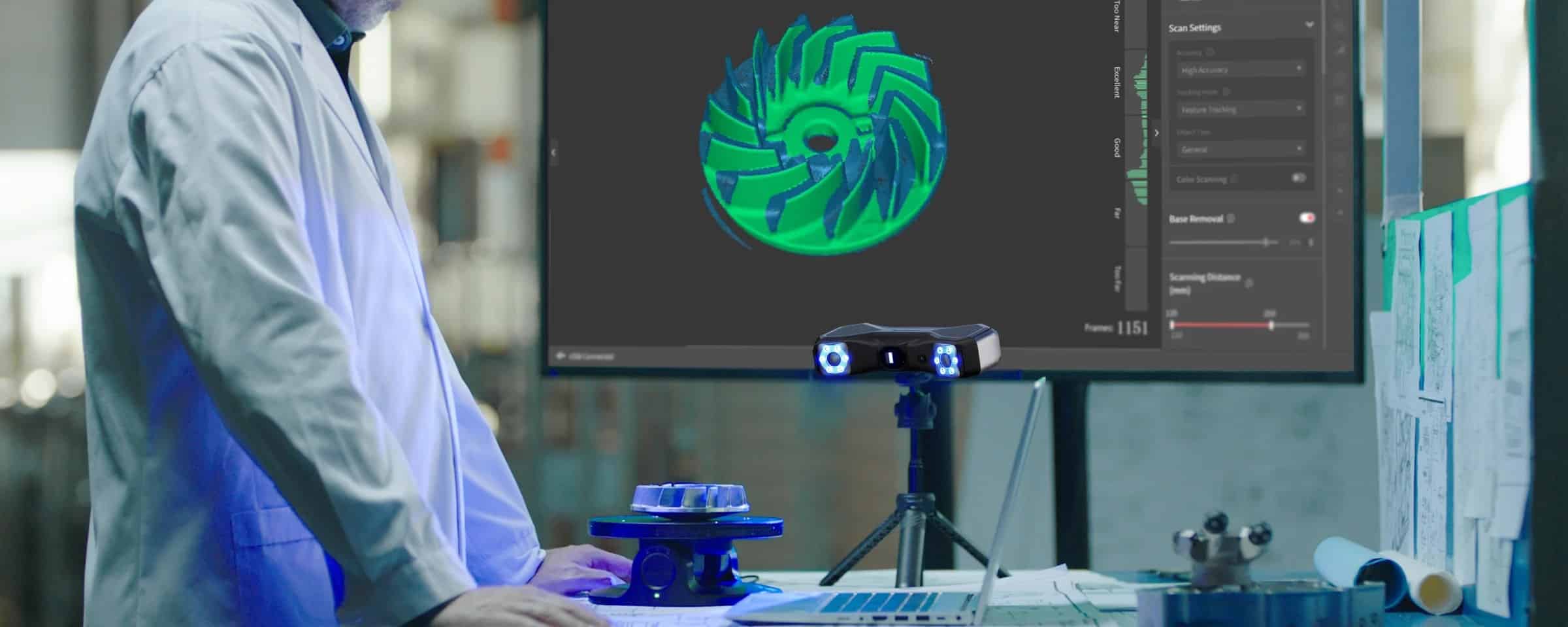

Automaattinen kääntöpöydän skannaus

Suorita virheettömiä, täysvärisiä ja automatisoituja yhden napsautuksen skannauksia kaksiakselisen kääntöpöydän, Revo Metron ja MetroX-sarjan yhdessä toimien.

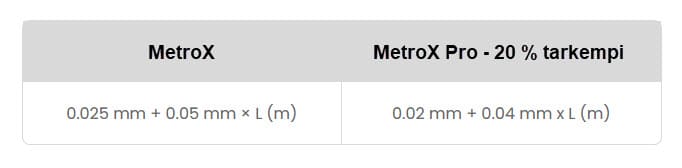

Suuri tilavuustarkkuus

Digitoi monimutkainen geometria erittäin tarkasti luodaksesi tarkkoja 3D-malleja, jotka ovat valmiita
mittaustekniikkaan tai skannaus-CAD-työnkulkuihin.

*L on kohteen pituus.

Tarkka kalibrointikortti varmistaa, että MetroX-sarja säilyttää aina tarkkuutensa ja täsmällisyytensä.

Kolme seurantatilaa

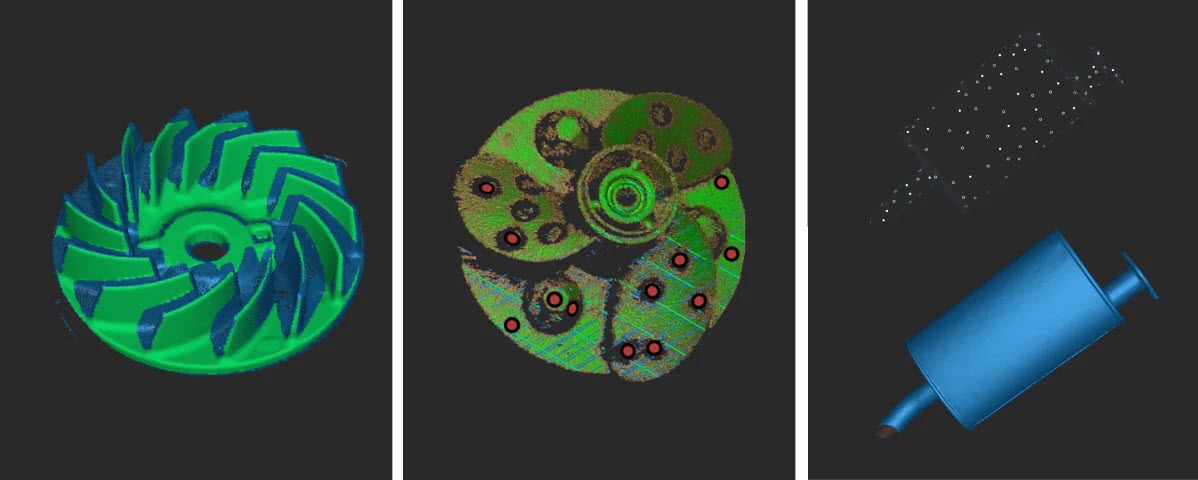

Ominaisuudet-tila yksityiskohtaisille kohteille, Merkintätila piirteettömille kohteille ja Globaali Merkintätila
lisää tilavuustarkkuutta varten.

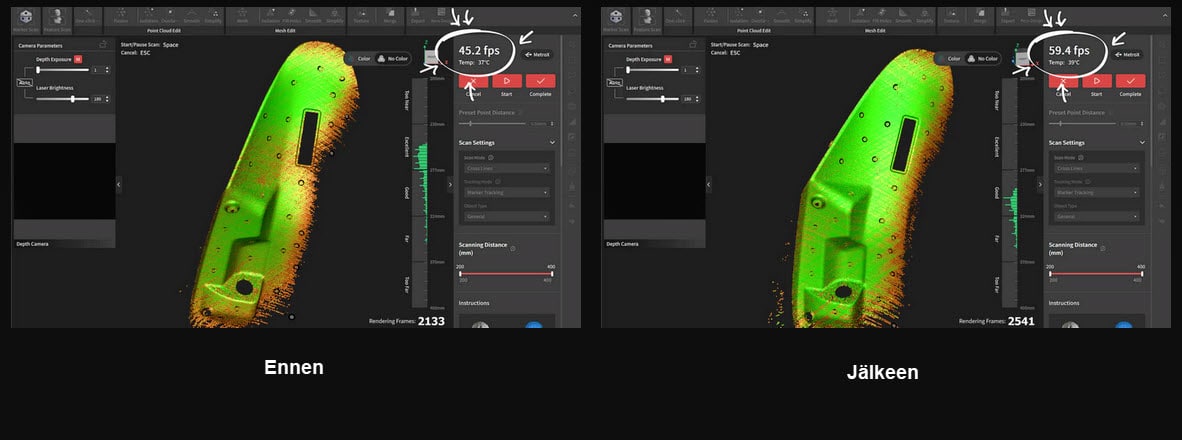

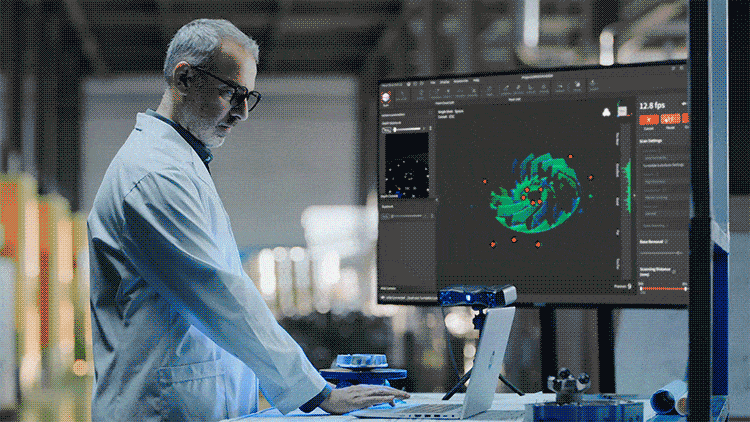

GPU-kiihdytetty, jopa 60 FPS:n skannaukset

*GPU-yhteensopivuus: Tällä hetkellä tuetaan vain NVIDIA RTX 30- ja 40-sarjan GPU:ita. (Vain Windows)

Striimaa, valvo, optimoi!

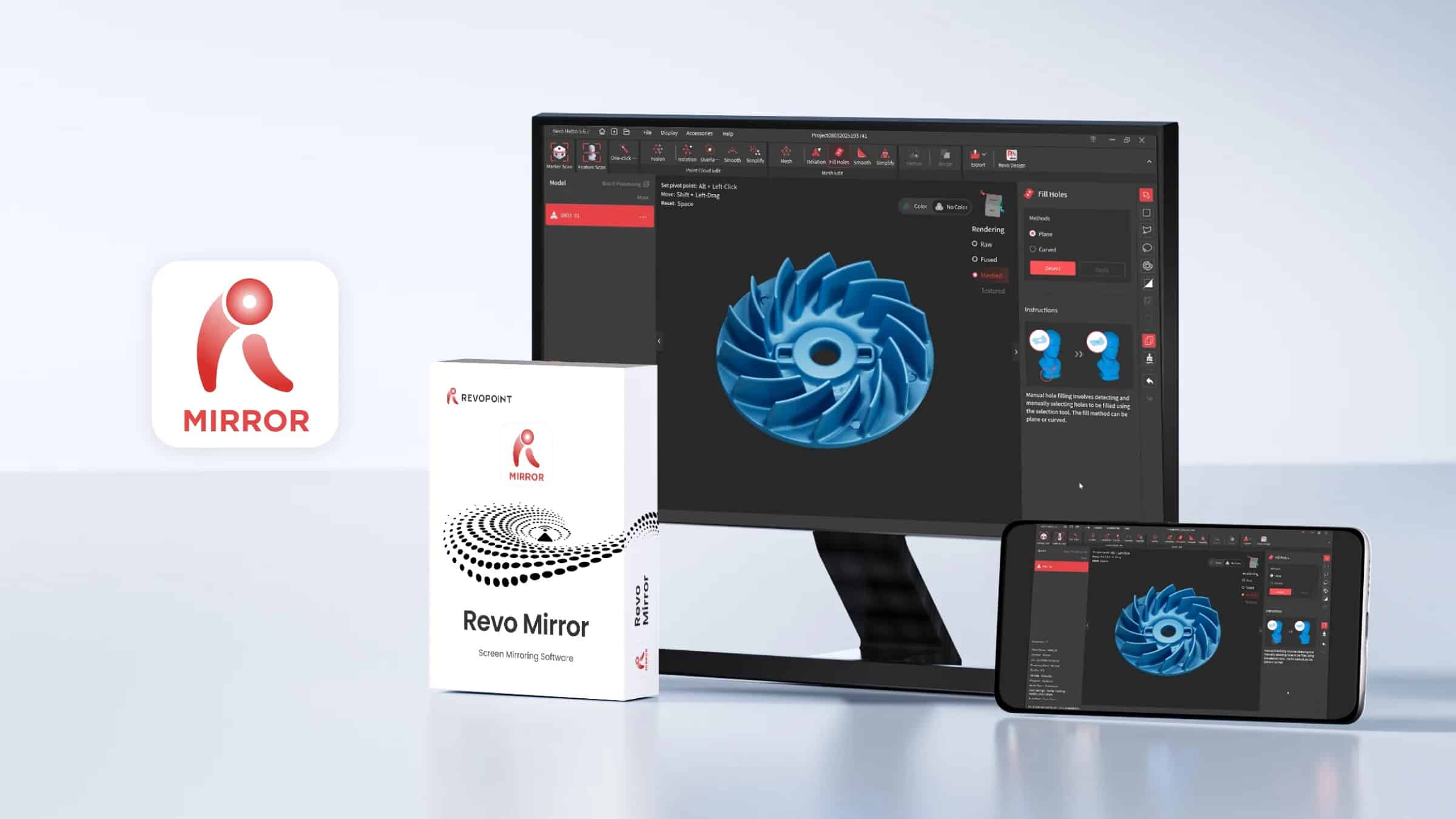

Striimaa skannauksesi reaaliajassa tietokoneeltasi puhelimeen, tablettiin tai näyttöön Revo Mirror -sovelluksen avulla. Näe skannauksesi muotoutuvan, havaitse datakatkoksia ja liiku vapaasti pitämättä kannettavastasi kiinni.

*Tuettu vain MetroX Prossa.

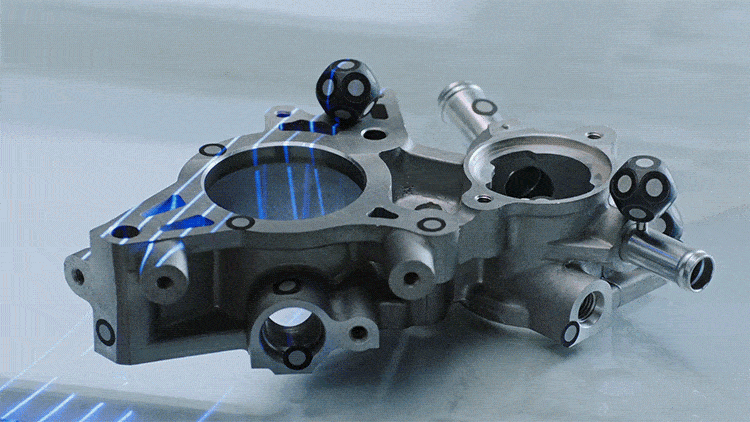

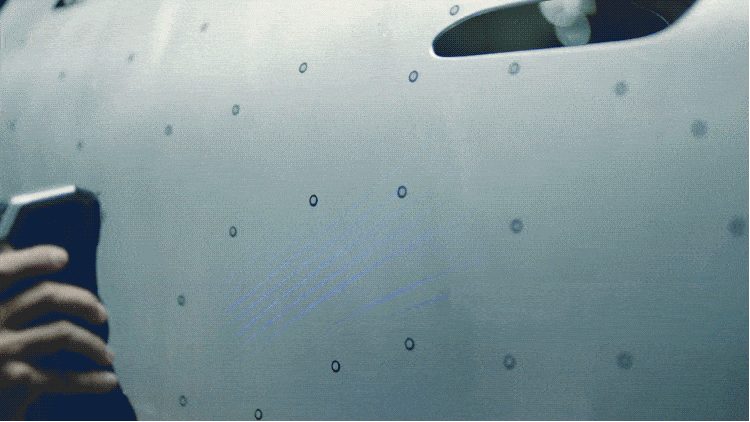

Skannaa nopeammin kohdistusmerkkien avulla

Luo kohdistusmerkkejä sisältävä skannausympäristö hetkessä MetroX-sarjan Advanced Edition -versioiden kätevän muotoiltujen merkkien avulla.

Helppo hallita

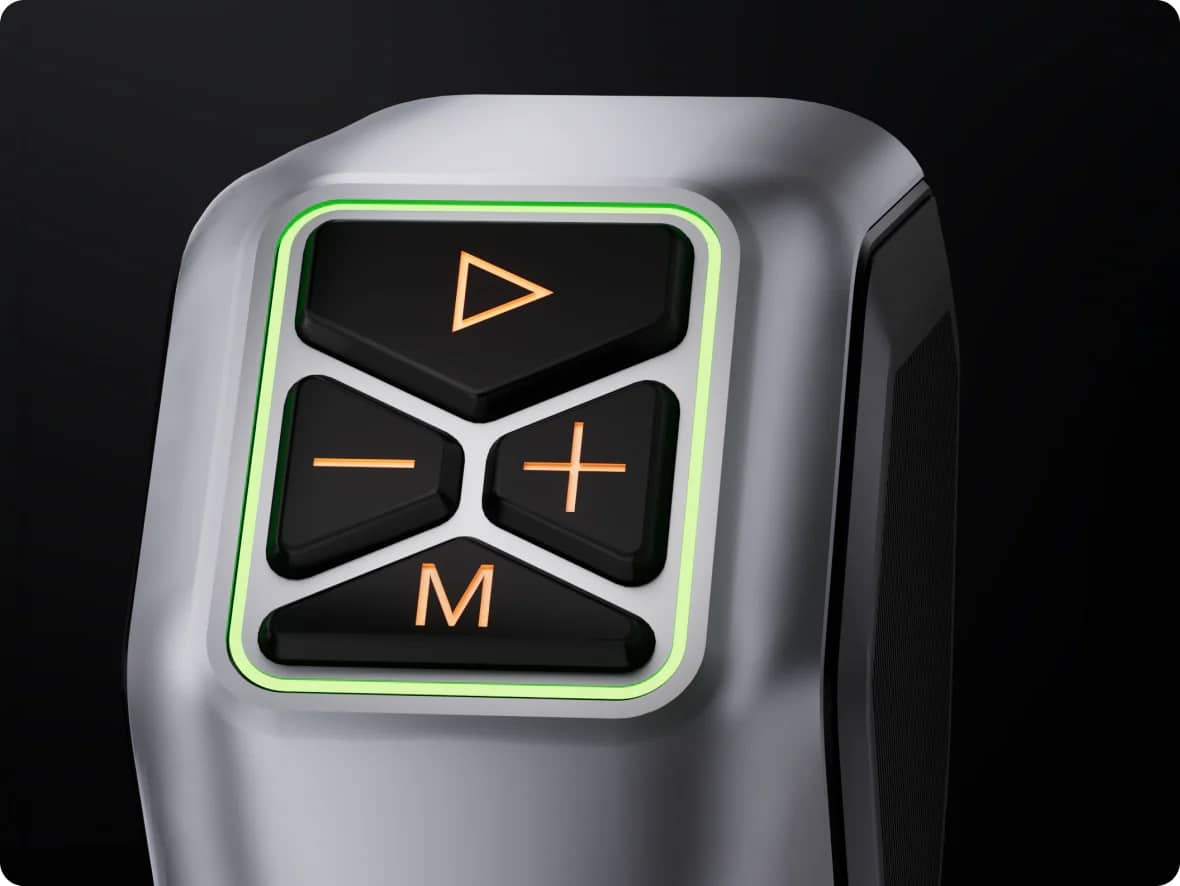

Hallitse skannauksiasi vaivattomasti, käynnistä/keskeytä, säädä syvyyskameran valotusta ja zoomaa digitaalisesti lennossa sen neljän painikkeen ohjausjärjestelmän avulla.

Eloisat väriskannaukset

Tallenna väritarkat skannaukset ja lisää niiden realismia automaattisessa kääntöpöydän tilassa käyttämällä MetroX:n HD RGB -kameraa eloisien värien toistoon.

Ammattimaiset käyttökohteet

Käänteinen suunnittelu

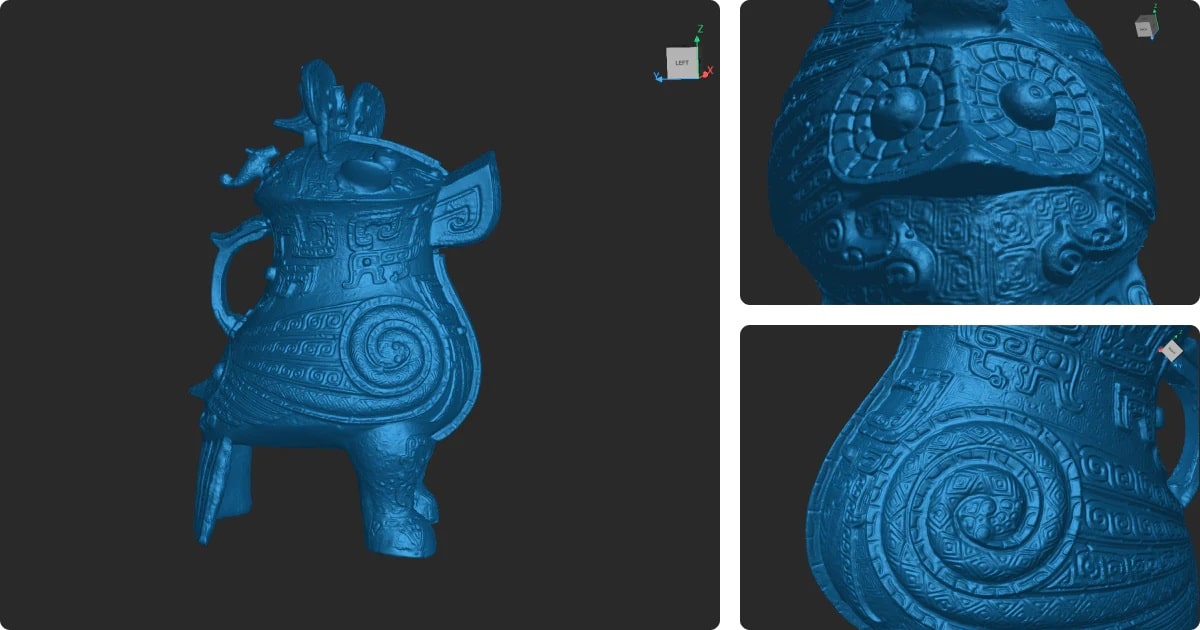

Tallenna jokainen yksityiskohta jopa 0,02 mm:n tarkkuudella MetroX-sarjan monilinjalaserilla. Kumoa monimutkainen geometria ja vie skannaukset saumattomasti Revo Designiin nopeaa ja tarkkaa skannaustyönkulkua varten CAD-muotoon.

Laadunvalvonta

Tarkista monimutkaiset osat nopeasti ja tarkasti. Yhdessä Revo Measure -ohjelman kanssa MetroX-sarja mahdollistaa nopean tarkastuksen suunnitteluvaatimuksia vasten, mikä auttaa havaitsemaan poikkeamat ja ylläpitämään tuotteen laatua.

Additiivinen valmistus

Luo täydellisiä digitaalisia kaksoiskappaleen kopiointiin, korjaukseen tai uudelleensuunnitteluun. MetroX-sarja tallentaa tarkkaa 3D-dataa pienistä ja keskikokoisista kappaleista varmistaen, että additiivinen valmistusprosessisi on tarkka ja tehokas.

Nopea prototyyppien valmistus

Pidä prototyypit aikataulussa erittäin tarkkojen mittatietojen avulla. MetroX-sarja vähentää iteraatioita, säästää aikaa ja varmistaa, että suunnitelmasi täyttää vaatimukset ensimmäisestä skannauksesta lähtien.

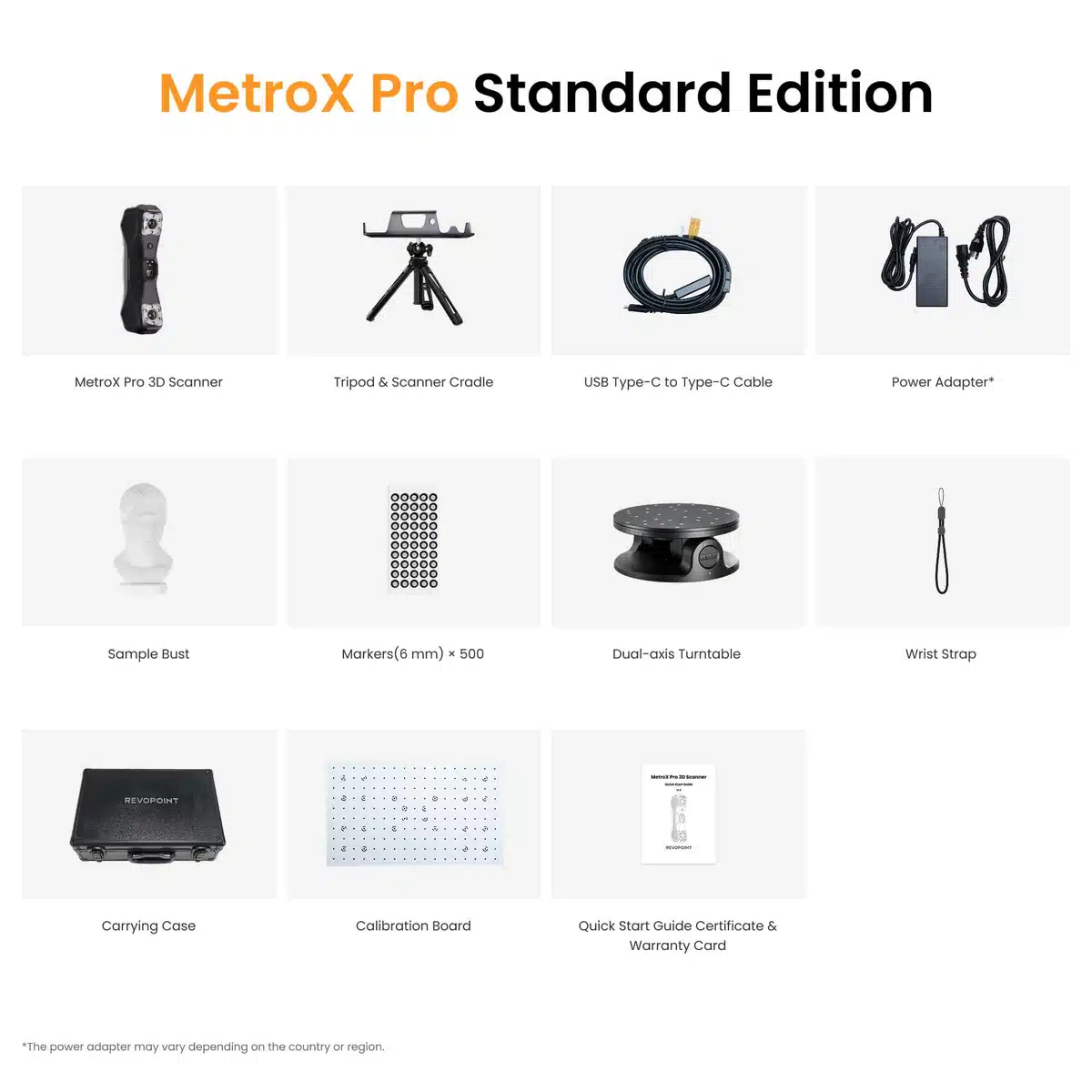

Revopoint MetroX Pro Standard 3D-skanneri paketti sisältää

MetroX ja MetroX Pro ominaisuudet

Nimi	MetroX	MetroX Pro
Skannaustyyppi	Käsiskanneri ja pöytäskanneri
Teknologia	Monilinjainen laserskannaus ja täyden kentän strukturoitu valoskannaus
Skannattavan objektin koko	Pieni tai keskikokoinen
Yksittäisruudun tarkkuus, jopa	0.01 mm
Yksittäisruudun tarkkuus, jopa	0.02 mm
Tilavuustarkkuus	0,025 mm + 0,05 mm × L (m), jossa L on kappaleen pituus.	0,02 mm + 0,04 mm × L (m), jossa L on kappaleen pituus.
Yhdistetty pisteetäisyys, jopa	0.05 mm
Työskentelyetäisyys	200 ~ 400 mm
Yksittäinen sieppausalue lähimmällä etäisyydellä	160 × 70 mm etäisyydellä 200 mm
Yksittäinen sieppausalue kaukaisimmalla etäisyydellä	320 × 215 mm etäisyydellä 400 mm
Kulma-näkökenttä (V x P)	43 × 33°
Pienin skannaustilavuus	10 × 10 × 10 mm
Suurin skannaustilavuus	1 × 1 × 1 m
Skannausnopeus, jopa	Monilinjainen sininen laser: 800 000 pistettä/s Täyden kentän sininen valo: 7 000 000 pistettä/s	Monilinjainen laserskannaus: 2 000 000 pistettä/s Koko kentän strukturoitu valoskannaus: 7 000 000 pistettä/s
RGB-kameran resoluutio	2 megapikseliä
Väriskannaus	Vain automaattisessa pyörityspöytä tilassa
Seurantamenetelmät	Ominaisuus, Merkki, Globaali Merkki
Ulkona skannaus	Ei
3D-valonlähde	14 sinistä ristikkäistä laserviivaa, 7 sinistä rinnakkaista laserviivaa, 62 linjaa, sininen täyden kentän strukturoitu valo	30 sinistä ristikkäistä laserviivaa, 15 sinistä rinnakkaista laserviivaa, 62 linjaa, sininen täyden kentän strukturoitu valo
Täytevalot	12 sinistä LEDiä
Suoritin	4 core ARM, 2.0 GHz
Sisäänrakennettu sirulaskenta	Syvyyslaskenta
Painikkeet	4
Tietokoneen vähimmäisvaatimukset	macOS: Suoritin: M1 Pro/Max/Ultra, RAM ≥ 16Gt Windows: Suoritin: Intel i7 13. sukupolvi tai AMD Ryzen 7 5800, RAM ≥ 32Gt, Grafiikkasuoritin : NVIDIA GeForce RTX 3060 (8Gt) Huomautus: ① Jos et ole varma CPU:n kokoonpanosta, varmista, että CPU:ssa on ≥8 ydintä, ≥16 säikettä ja ≥2,4 GHz:n perustaajuus. ② Vain laserviivaskannaustiloissa kiihdytykseen tarvitaan erillinen näytönohjain. AMD- ja MAC-grafiikkasuorittimet eivät tällä hetkellä tue kiihdytystä.	macOS: Suoritin: M3 Pro/M4, RAM ≥ 18Gt Windows: Suoritin: Intel i7 13. sukupolvi tai AMD Ryzen 7 5800, RAM ≥ 32Gt, Grafiikkasuoritin: NVIDIA GeForce RTX 3060 (8Gt) Huomautus: ① Jos et ole varma CPU:n kokoonpanosta, varmista, että CPU:ssa on ≥8 ydintä, ≥16 säikettä ja ≥2,4 GHz:n perustaajuus. ② Vain laserviivaskannaustiloissa kiihdytykseen tarvitaan erillinen näytönohjain. AMD- ja MAC-grafiikkasuorittimet eivät tällä hetkellä tue kiihdytystä.
Suositellut tietokonevaatimukset	macOS: Suoritin: M2 Pro/Max/Ultra, M3 Pro/Max/Ultra, RAM ≥ 24Gt Windows: Suoritin: Intel i9 12. sukupolvi tai parempi, RAM ≥ 64Gt, Näytönohjain: NVIDIA RTX 4060 (8 Gt) tai parempi	macOS: Suoritin: M4 Pro tai parempi, RAM ≥ 24Gt Windows: Suoritin: Intel i9 12. sukupolvi tai parempi, RAM ≥ 64Gt, Näytönohjain: NVIDIA RTX 4060 (8 Gt) tai parempi
Yhteensopivat käyttöjärjestelmät	Windows 10/11 (64-bittinen), macOS 11.0 tai uudempi
Tiedostomuodot	PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Valmiita tulostamaan 3D-malleja	✔
Liittimen tyyppi	USB Type-C	USB Type-C to Type-C
Virtavaatimukset	DC 12V, 3A
Skannerin paino	508 g
Mitat (P x L x K)	209 × 88 × 44 mm
Erikoiskohteiden skannaus	Käytä skannauspinnoitetta skannatessasi läpinäkyviä tai heijastavia pintoja moniviivalasertilassa. Skannauspinnoitteen käyttöä suositellaan skannattaessa läpinäkyviä, mustia, heijastavia tai voimakkaasti heijastavia pintoja täyden kentän strukturoidun valon tiloissa.
Käyttäjän suorittama uudelleen kalibrointi	Kyllä
Tuetut lisävarusteet	Kaksiakselinen kääntöpöytä, kohdistusmerkkisarja

Huomautus:

1. Tarkkuus tarkoittaa sitä, kuinka lähellä toisiaan saman kohteen toistuvat mittaukset samassa kulmassa ovat. Tarkkuus tarkoittaa sitä, kuinka lähellä mitattu arvo samassa kulmassa on todellista (todellista) arvoa. Molemmat mitattiin kontrolloidussa laboratorioympäristössä. Todelliset tulokset voivat vaihdella käyttöympäristön mukaan.

2. Luokan 2M laserin turvallisuusvinkkejä:

(1) Tuote käyttää luokan 2M laserprojektoria. Vältä katsomasta siihen suoraan lähietäisyydeltä! Katso lisätietoja luokan 2M laserstandardidokumentista.

(2) Verkkokalvon vaurioitumisen välttämiseksi älä katso suoraan lasersäteeseen optisten instrumenttien (esim. kaukoputkien ja kameran linssien) kautta, jotka voivat suurentaa sitä.

(3) Lasersäteen heijastumisen estämiseksi vältä sijoittamasta heijastavia pintoja, kuten peilejä tai lasia, lasersäteen tielle.

3. Tässä tuotteessa on vilkkuvia valoja, jotka eivät välttämättä sovi valoherkän epilepsiaa sairastaville henkilöille.

4. Jos olet epävarma suorittimen kokoonpanosta, varmista, että suorittimessa on ≥8 ydintä, ≥16 säikettä ja ≥2,4 GHz:n perustaajuus.

Usein kysytyt kysymykset

Mitä eroa on MetroX:llä ja MetroX Prolla?

(1) Tarkkuus: MetroX:n tilavuustarkkuus on 0,025 mm + 0,05 mm × L (m), kun taas MetroX Pron tarkkuus on 20 % parempi, 0,02 mm + 0,04 mm × L (m).

(2) Skannaustilat: MetroX:ssä on 14 ristiviivaa ja 7 rinnakkaista laserviivaa, kun taas MetroX Prossa on 30 ristiviivaa ja 15 rinnakkaista laserviivaa. Molemmissa malleissa on samat täyden kentän ja automaattisen kääntöpöydän tilat.

(3) Skannausnopeus: MetroX:n moniviivainen laserskannaus voi saavuttaa jopa 800 000 pistettä sekunnissa, kun taas MetroX Pro voi skannata jopa 2 000 000 pistettä sekunnissa.

Mitkä ovat MetroX:n PC-vaatimukset? Tarvitsenko tehokkaan tietokoneen käyttääkseni MetroX:ää?

MetroX:n tietokoneen vähimmäisvaatimukset
macOs
Suoritin: M1Pro / Max / UItra
RAM ≥ 16 Gt

Windows
Suoritin: Intel i7 13. sukupolvi tai AMD Ryzen 7 5800
RAM ≥ 32 Gt
Grafiikkasuoritin: NVIDIA GeForce RTX 3060 (8 Gt)

MetroX:n suosittelemat tietokoneen vaatimukset
macOs
Suoritin: M2 Pro / Max / Ultra, M3 Pro / Max / Ultra
RAM ≥ 24 Gt

Windows
Suoritin: Intel i9 12. sukupolvi tai parempi
RAM ≥ 64 Gt
Grafiikkasuoritin: NVIDIA RTX 4060 (8 Gt) tai parempi

MetroX Pron tietokoneen vähimmäisvaatimukset
macOs
Suoritin: M3 Pro/M4
RAM ≥ 18 Gt

Windows
Suoritin: Intel i7 13. sukupolvi tai AMD Ryzen 7 5800
RAM ≥ 32 Gt
Grafiikkasuoritin: NVIDIA GeForce RTX 3060 (8 Gt)

MetroX Pro Suositellut tietokoneen vaatimukset
macOS
Suoritin: M4 Pro tai parempi
RAM ≥ 24 Gt

Windows
Suoritin: Intel i9 12. sukupolvi tai parempi
RAM ≥ 64 Gt
Grafiikkasuoritin: NVIDIA RTX 4060 (8 Gt) tai parempi

Kuinka automaattisen kääntöpöydän tilaa käytetään?

Kiinnitä skannerin teline jalustaan ​​vakaalla alustalla. Aseta skanneri telineeseen ja yhdistä se tietokoneeseen. Käynnistä Revo Scan MetroX, asenna kaksiakselinen kääntöpöytä ja muodosta yhteys Bluetoothin kautta Revo Scanissa. Valitse Ominaisuuksien tai Merkkien skannaus ja valitse Automaattinen kääntöpöytä -tila skannausasetuksista. Lisätietoja on käyttöoppaan Automaattinen kääntöpöytä -osiossa.

Tarvitseeko Revo Metro internetyhteyden toimiakseen?

Ei, Revo Metron ei tarvitse olla yhteydessä internetyhteydellä varustettuun verkkoon mallien skannaamista ja muokkaamista varten. Tarvitset kuitenkin internetyhteyden ohjelmistopäivityksiä ja tiedostojen siirtoa varten.

Mitä formaatteja Revo Metro voi viedä?

Revo Metro voi viedä mallisi PLY-, OBJ-, STL-, ASC-, 3MF-, GLTF- ja FBX-muodoissa, mikä takaa yhteensopivuuden useimpien 3D-mallinnus-, viipalointi- ja CAD-ohjelmistojen kanssa.

Pistepilvi: PLY, OBJ, ASC
Mesh: PLY, OBJ, STL, FBX, GLTF, 3MF
Tekstuuri: PLY, OBJ, FBX, GLTF

Tarvitsenko kohdistusmerkkejä? Miten käytän kohdistusmerkkejä MetroX-skannauksissa?

Merkit ovat välttämättömiä laserskannaustiloissa, mutta ne ovat valinnaisia ​​strukturoidussa valoskannauksessa, erityisesti yksityiskohtaisten kohteiden skannauksessa. Merkkien käyttö johtaa kuitenkin yleensä vakaampaan kohdistukseen (nidontaan).

1. Aseta merkit 6–7 cm:n etäisyydelle toisistaan. Jos kohde on liian pieni merkkien sijoittamiseksi, käytä kaksiakselista kääntölevyä tai merkkilohkosarjaa tai aseta merkkejä sen ympärille. Vältä pehmeiden tyynyjen tai liinojen käyttöä merkkien kanssa.

2. Älä käytä liikaa merkkejä, mutta varmista, että vähintään 5 merkkiä on sijoitettu epäsäännöllisesti skannattua kuvaa kohden.

3. Yritä sijoittaa enemmän merkkejä tärkeisiin kohtiin, kuten reunoihin, uriin ja muille monimutkaisille pinnoille.

4. Varmista, että merkkien peitto on riittävä ennen skannauksen aloittamista, eikä mikään merkistä ole peittynyt.

5. Varmista, että merkit ovat tukevasti kiinni eivätkä niissä ole irronneita reunoja.

6. Vältä merkkejä kaarevilla pinnoilla muodonmuutosten välttämiseksi.

7. Älä käytä tusseja suorassa auringonvalossa, sillä heijastava valo vaikuttaa skannaustuloksiin.

8. Liimaisten tussejen toistuvaa käyttöä ei suositella, koska niiden liima heikkenee ja voi siirtyä skannauksen aikana, mikä häiritsee seurantaa.

9. Tarkkuusvaatimuksia vaativissa skannauksissa on suositeltavaa käyttää 6 mm:n sisähalkaisijan omaavia tusseja. Huomautus: Eri kokoisten merkkien sekoittaminen voi vaikuttaa skannauksen tarkkuuteen.

Voinko vaihtaa skannaustilaa skannauksen aikana?

Kyllä. Samassa seurantatilassa (merkkien seuranta tai ominaisuuksien seuranta) voit keskeyttää skannauksen, vaihtaa toiseen tilaan ja jatkaa skannausta. Voit myös saada tietoja kohteen muista osista käyttämällä erilaisia ​​skannaustiloja ja yhdistää tiedot sitten Revo Scan for MetroX -ohjelmistoon saadaksesi täydellisen ja tarkan 3D-mallin. Tämä menetelmä sopii erityisesti monimutkaisten tai suurten kohteiden skannaukseen.

Voiko MetroX-sarjan 3D-skanneri skannata mustia pintoja, metallipintoja tai läpinäkyviä pintoja?

Kyllä. MetroX-sarja voi skannata mustia kohteita suoraan Ristiviivat- ja Yhdensuuntaiset viivat -tiloissa, mutta parempien yksityiskohtien saamiseksi suositellaan skannauspinnoitetta. Se on myös tarpeen skannattaessa mustia pintoja Täyden kentän tai Automaattisen kääntöpöydän tiloissa.

Skannauspinnoitetta tarvitaan skannattaessa läpinäkyviä tai heijastavia pintoja.

Voiko MetroX-sarjan 3D-skannerilla turvallisesti skannata ihmisiä tai eläimiä?

Kuten useimmat teollisuuslaserskannerit, MetroX-sarjan skanneri ei sovellu ihmisten tai eläinten skannaukseen. Vältä katsomasta suoraan lasersäteeseen MetroX-sarjan skanneria käyttäessäsi.

MetroX-sarjan skanneri on suunniteltu pienten ja keskikokoisten esineiden skannaamiseen. Se käyttää luokan 2M laserprojektoria, joka on yleensä turvallinen paljaalla silmällä katsottaessa, mutta voi olla vaarallinen, jos sitä katsotaan optisilla instrumenteilla tai jos sädettä käytetään pitkään. Tässä on luokan 2M laserin turvallisuusvinkkejä:
(1) Vältä katsomasta suoraan säteeseen lähietäisyydeltä.
(2) Verkkokalvovaurioiden välttämiseksi älä katso suoraan lasersäteeseen optisten instrumenttien (esim. kaukoputkien ja kameran linssien) kautta.
(3) Lasersäteen heijastumisen estämiseksi vältä sijoittamasta heijastavia pintoja, kuten peilejä tai lasia, lasersäteen tielle.

Mikä on laserskanneri?

Laserskanneri tallentaa tarkkoja 3D-mittoja kohteista heijastamalla laserviivoja ja tallentamalla niiden heijastukset luodakseen yksityiskohtaisia ​​digitaalisia malleja.

Mikä erottaa Revopoint MetroX -laserskannerin muista laserskannereista?

MetroX yhdistää moniviivaisen sinisen laserskannauksen ja täyden kentän strukturoidun valon, tarjoten metrologisen tason tarkkuuden jopa 0,02 mm:iin asti ja erittäin korkeat pisteen sieppausnopeudet (jopa 7 miljoonaa pistettä sekunnissa). Sen joustavat skannaustilat, yhteensopivuus merkkiaineiden kanssa ja käyttäjäystävällinen ohjelmisto erottavat sen muista pienten ja keskisuurten kohteiden tarkkaan ja tehokkaaseen skannaukseen.
