LGX Mosquito Magnum Sidewinder/Genius

Päivitä Artillerysi tärkeimmät komponentit – suutin ja suuttimenpää – Bondtechin luotettavuudella ja Slice Engineeringin lämpösuorituskyvyllä.

Tämä on 1.75mm filamentin suoravetosuutinkokoonpano käytettövöksi seuraavissa tulostimissa;

• Artillery Sidewinder X1
• Artillery Sidewinder X2
• Artillery Genius

Tämä päivityssetti sisältää LGX suuttimen, Mosquito Magnum suuttimenpään ja mukautetun alumiinikiinnikkeen jäykkyyden lisäämiseksi.

Bondtech suosittelee tätä sarjaa teollisuus-/valmistuskäyttäjille korkean tai erittäin intensiteetin käyttöön sekä korkasta erittäin korkeaan sulavirtaustarpeeseen.

Slice Engineering kuvailee Mosquito Magnum suuttimenpäätä radikaaliksi muotoiluksi, jossa on suojahäkki markkinoiden lämpötehokkaimman (85 %!) lämpökatkon ympärillä, mikä mahdollistaa kylmän, yhden käden suuttimen vaihdon.

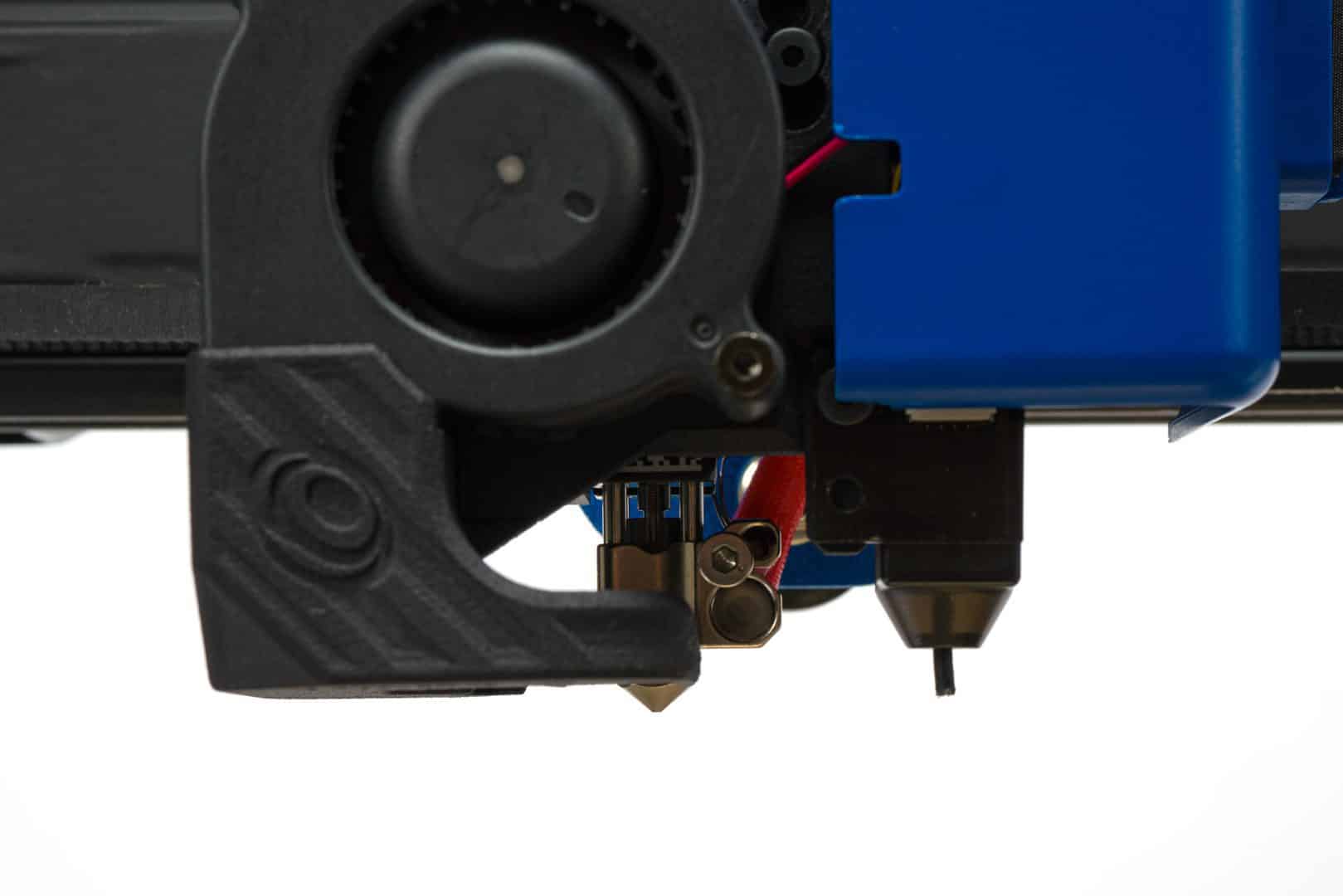

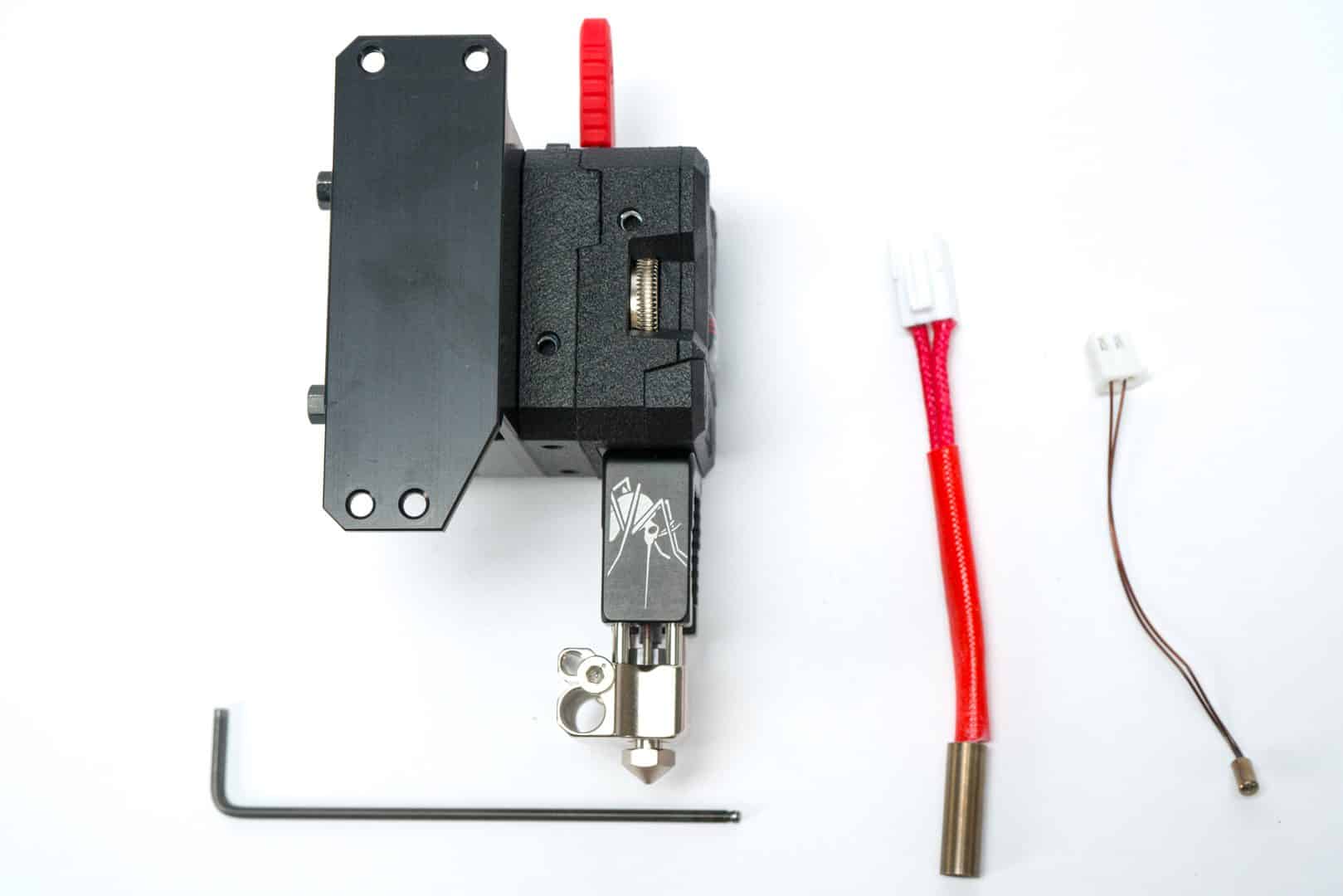

LGX Mosquito Magnum Sidewinder/Genius setti sisältää;

• 1x LGX Large Gears eXtruder
• 1x LGX lisäosat Sidewinderille ja Geniukselle
• 1x Slice Engineering Mosquito Magnum suuttimenpää
• 1x Bondtech 24v 50W lämpöelementti
• 1x Mosquito 24v tuuletin
• 1x Bondtech CHT 0.6mm pinnoitettu messinkinen suuttimenkärki

Suoravetopäivitys

LGX pohjainen päivityssetti on helposti asennettava vaihto-osa vakio suoravetosuuttimeen

Johtava pitovoima

LGX on Bondtechin suutin jolla on korkein ote filamentista sen uusien suurien vetopyörien ansiosta jossa on enemmän hampaita filamentin vetoon.

Nauti Bondtechin kehittyneestä suoravetoteknologiasta

Aloita uuden korkealuokkaisen suuttimen käyttö, siinä on uusi Dual Drive Technology joka pohjautuu suurempiin vetopyöriin, vain yksi 7:stä uudesta ominaisuudesta minkä Bondtech on toteuttanut suuttimessaan.

7 uutta ominaisuutta Bondtech eXtruderissa;

• Suuremmat vetopyörät, parempaa filamentin vetoa varten
• Filamentin esijännitysvipu toistuvia tuloksia varten
• Monitoimiliitäntä työkalin tai sovelluksen nopeampaa vaihtoa varten
• Ajopyörien huoltoikkuna, helpompaa puhdistusta varten
• Tiivis, kevyt ja symmetrinen muotoilu, kasvavaa suoritusta sekä yhteensopivuutta varten
• Useita asennusreikäkuvioita helppoa ja joustavaa asennusta varten
• Pieni askel vihreämpään tulevaisuuteen, rakennetut laatikot ilman valkaisua ja pinnoitusta

Voit lukea lisää uusista ominaisuuksista täältä (englanniksi).

3D-tulostettu kotelo käyttäen PA12:ta

Kotelon osat ovat tulostettu ammattimaisesti nailonista maksimaalisen lujuuden ja tarkkuuden sekä korkeamman lämpötilan kestävyyden varmistamiseksi.

LGX Mosquito Magnum Sidewinder/Genius tekniset tiedot

LGX suutin

• e-steps arvo: 400 käyttäen 16 mikroaskelta; 800 käyttäen 32 mikroaskelta.
• Ajopyörät: Kovetettu teräs
• Materiaalien yhteensopivuus: hankaava, jäykkä, puolijoustava, joustava ja pehmeä
• Kiinnitysreiät: M3
• Kiinnityskuviot: Alhaalla edessä (2 pistettä); vasen (2 pistettä), oikea (2 pistettä), edessä (4 pistettä), takana (4 pistettä)
• Reiät LGX:n molemmilla puolilla: 5mm syvyys
• Reiät LGX:n pohjassa: 12mm syvyys
• Suuttimen ruuvien maksimi vääntömomentti on 0.3Nm

Levyn käyttäminen suuttimen ja askelmoottorin välissä

• Maksimi paksuus: 2.6mm
• Optimaalinen paksuus: 0.3 ja 2.3mm välillä

Optimaalinen paksuus mahdollistaa moottorin hammaspyörän ja kaksoispäähammaspyörän välisen täyden hammastuksen.

Klipperin käyttäjille

rotation_distance = full_steps_per_rotation * microsteps / steps_per_mm

rotation_distance = 200 * 16 / 400
rotation_distance = 8

Edelläesitetussä laskelmassa oletetaan seuraavat parametrit:

• Askelmoottori on 1.8 asteen moottori, joten 200 täyttä askelta per kierros
• Miksroaskeleet ovat asetettu 16:sta
• LGX:n suositeltu e-askelarvo on 400

Vaikka suosittelemme käyttämään rotation_distance-arvoa gear_ratio-arvon sijasta, ilmoitamme että LGX:n välityssuhde on 44:14, 37:17.

• Voit käyttää LGX:ää suoraan alla lueteltuihin suuttimenpäihin liitettynä, PTFE-putken pituuden on oltava:
  • Vanha Mosquito/Mosquito Magnum: 10mm
  • Uusi Mosquito/Mosquito Magnum:11mm
  • Copperhead ruuvikiinnike:30mm
  • PTFE-putki on leikattava suoraksi molemmista päistä.
  • Pieni viiste sisäpuolella on suositeltavaa, mutta ei pakollista
• Takaisinvetonopeus: 35mm/s
• Takaisinvedon etäisyys(bowden): ~5mm (0.4 + putken pituus[mm] x 0.015)
• Takaisinvedon etäisyys(suoraveto) jäykille materiaaleille: 0.4mm
• Takaisinvedon etäisyys(suoraveto) pehmeille materiaaleille: 3mm



• Maks ympäristön käyttölämpötila: 70°C
• Maksi askelmoottorin käyntilämpötila(Käyttäen LGX:ää): 80°C
• Suositeltu askelmoottorin virta(Käyttäen LGX:ää): 0.45 – 0.60A



• LGX DD nettopaino: 218.6g
• LGX B nettopaino: 224g
• Pakkauksen mitat: 80 x 103 x 73mm
• Pakkauksen paino: 269g
• Lataa lGX:n tekniset piirustukset täältä(englanniksi).

Virran muuttaminen Vref:n avulla

Askelmoottoreihin syötettävää virtaa on hyvin vaikea lukea. Tämän virran  määrittämiseksi luotamme Vref-arvoon. Vref-arvo on VDC:nä mitattu jännitteen vertailuarvo, joka voidaan lukea yleismittarilla. Se auttaa meita asettamaan askelmoottorin ohjaimen virran ulostulon.

Eri 3D-tulostimien emolevyissä käytetään erilaisia askelmoottoriohjaimia. Jokaisella askelmoottoriohjaintyypillä on oma kaava, jolla lasketaan tarvittava Vref tietyn virran saamiseksi. Tässä on muutamia esimerkkejä:

• TMC askelmoottorit
  Kaava näille ajureille on Vref = (I*2.5) /Imax
  Jossa I on tavoitevirta-arvo mitattuna A:na ja Imax on 1.77 tavallisessa tilassa ja 1.2 SilentStepSticks-tilassa.
• Pololu A4998
  Kaava näille ajureille on Vref = I * 8 * R
  Jossa I on tavoitevirta-arvo mitattuna A:na ja R on sense-resistorin arvo, joka riippuu siitä, mitä levyä käytät. Melzis käyttää 0,1. Creality Silent emolevyt käyttävät 0.15

---

LGX Mosquito Magnum Sidewinder/Genius asennusohjeet

LGX suuttimen asentaminen Sidewinder X2:n

Alla oleva ohje näyttää kuinka asennat LGX:n Artillery Sidewinder X2:n. Sama prosessi toimii Sidewinder X1:ssä ja Geniuksessa.

Koko prosessi on jaettu 3 osaan.

1/4 Alkuperäisen suuttimen purku

Kuusiokoloavainta voi käyttää apuna lämpöelementin työntämisessä ulos.

Ole varovainen äläkä vedä johtoja koska ne voivat helposti katketa.

Askel1/5: Tulostimen purkaminen

Käytä listaa sekä videota ylhäällä apunasi tulostimen purkamisessa. Prosessi on hyvin samanlainen X1:n ja Geniuksen purkamisessa.

1. Pura filamentti pois suuttimesta ja anna sen jäähtyä
2. Sammuta tulostin
3. Irroita litteä kaapeli
4. Irroita purkulevy
5. Irroita LED-piirilevy
6. Irroita tulostuspää X-vaunusta
7. Irroita purkulevy
8. Irroita välilevy
9. Kytke liittimet irti purkulevystä
10. Irroita pedin tasaussensori
11. Irroita 4010 suuttimen tuuletin
12. Irroita suutin jäähdytyssiilistä
13. Irroita lämpöelementti sekä termistori lämpölohkosta



Poista filamentti. Anna suuttimenpään jäähtyä.









Sammuta tulostin.

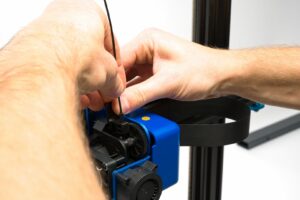

Irroita litteän kaapelin lukko











Irroita litteä kaapeli

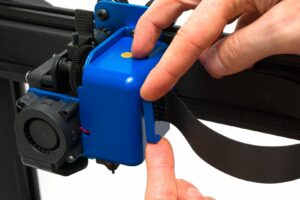

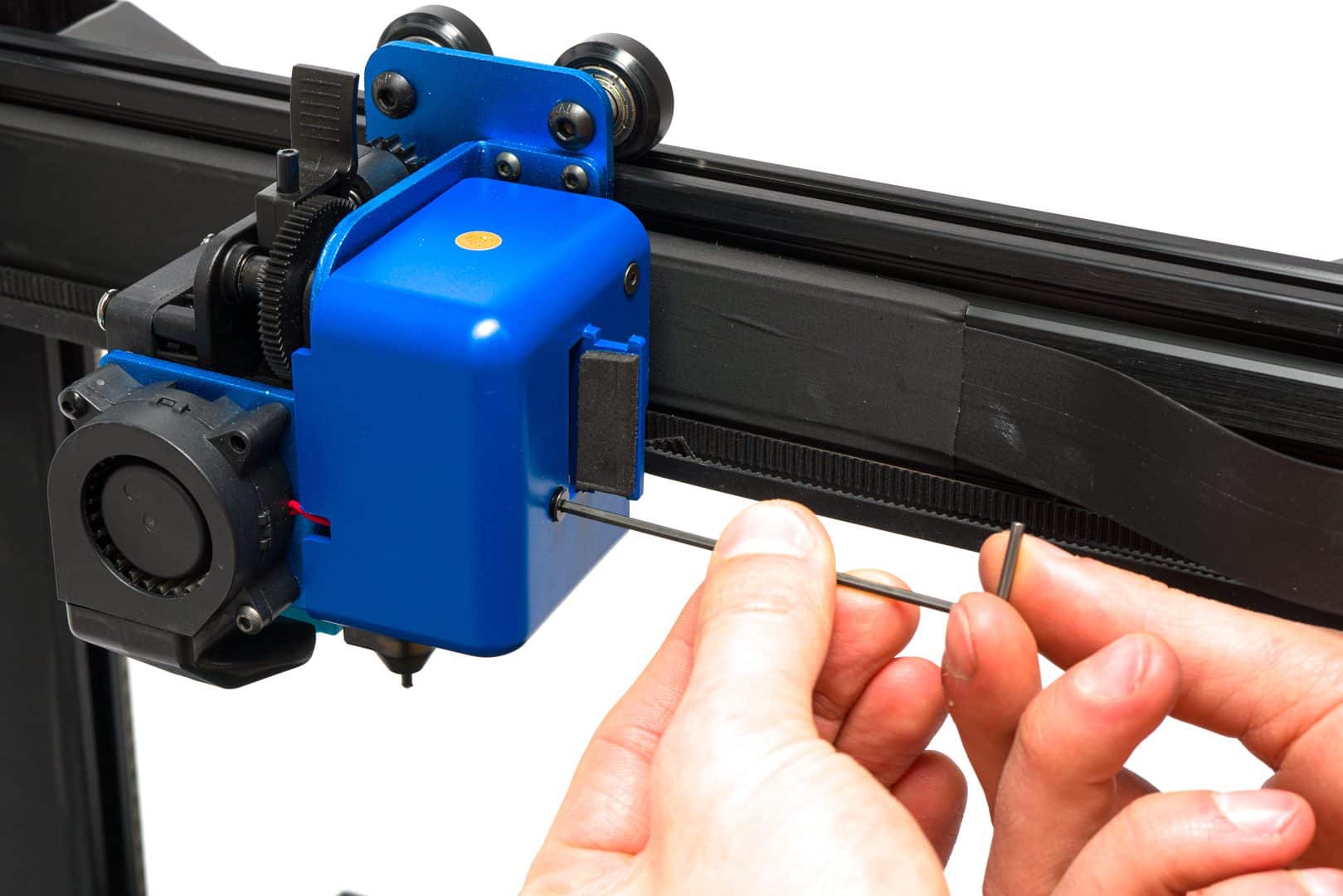

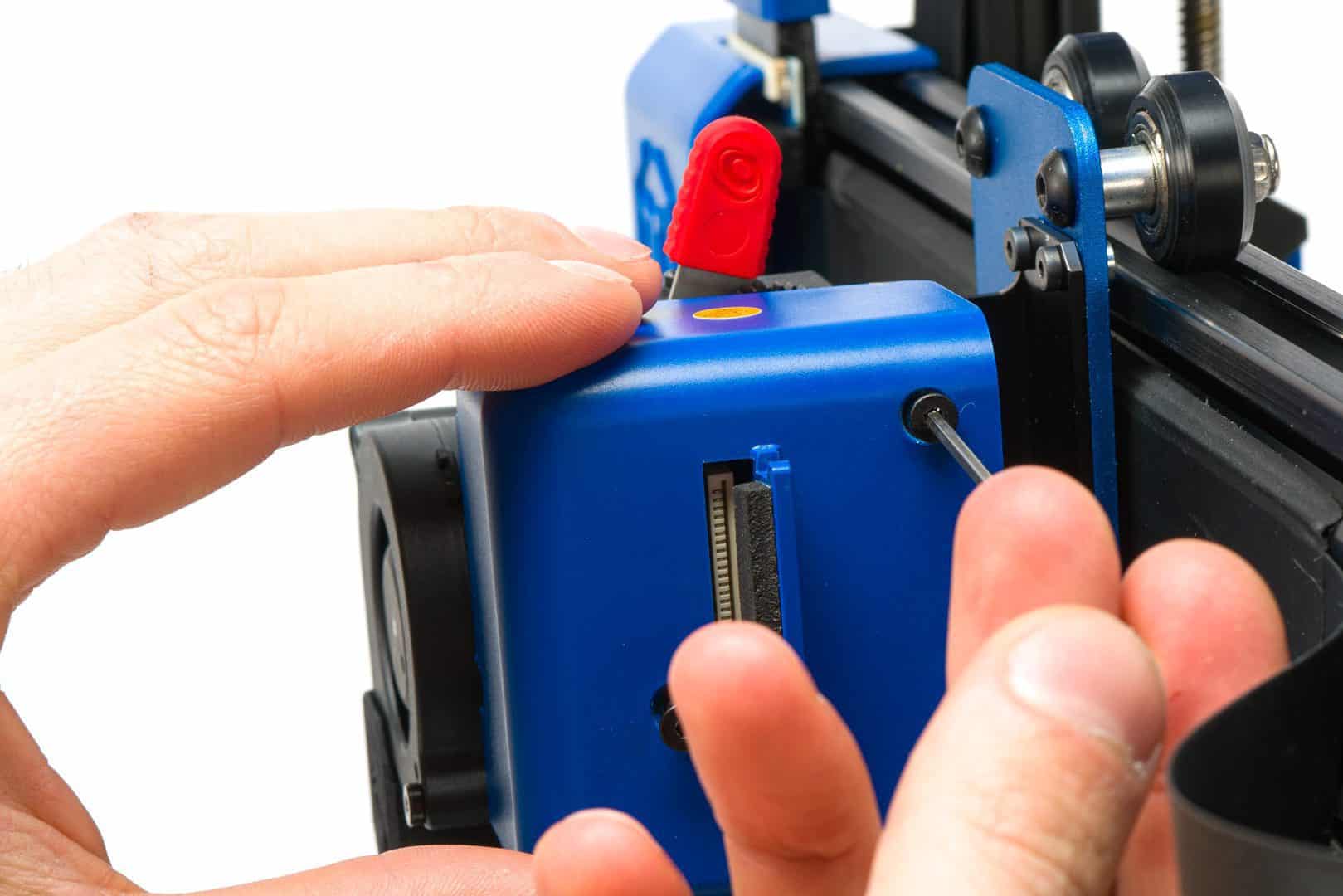

Irroita piirilevyn suoja







Jos sinulla on irrallinen LED-siru, joka voidaan poistaa, poista se.

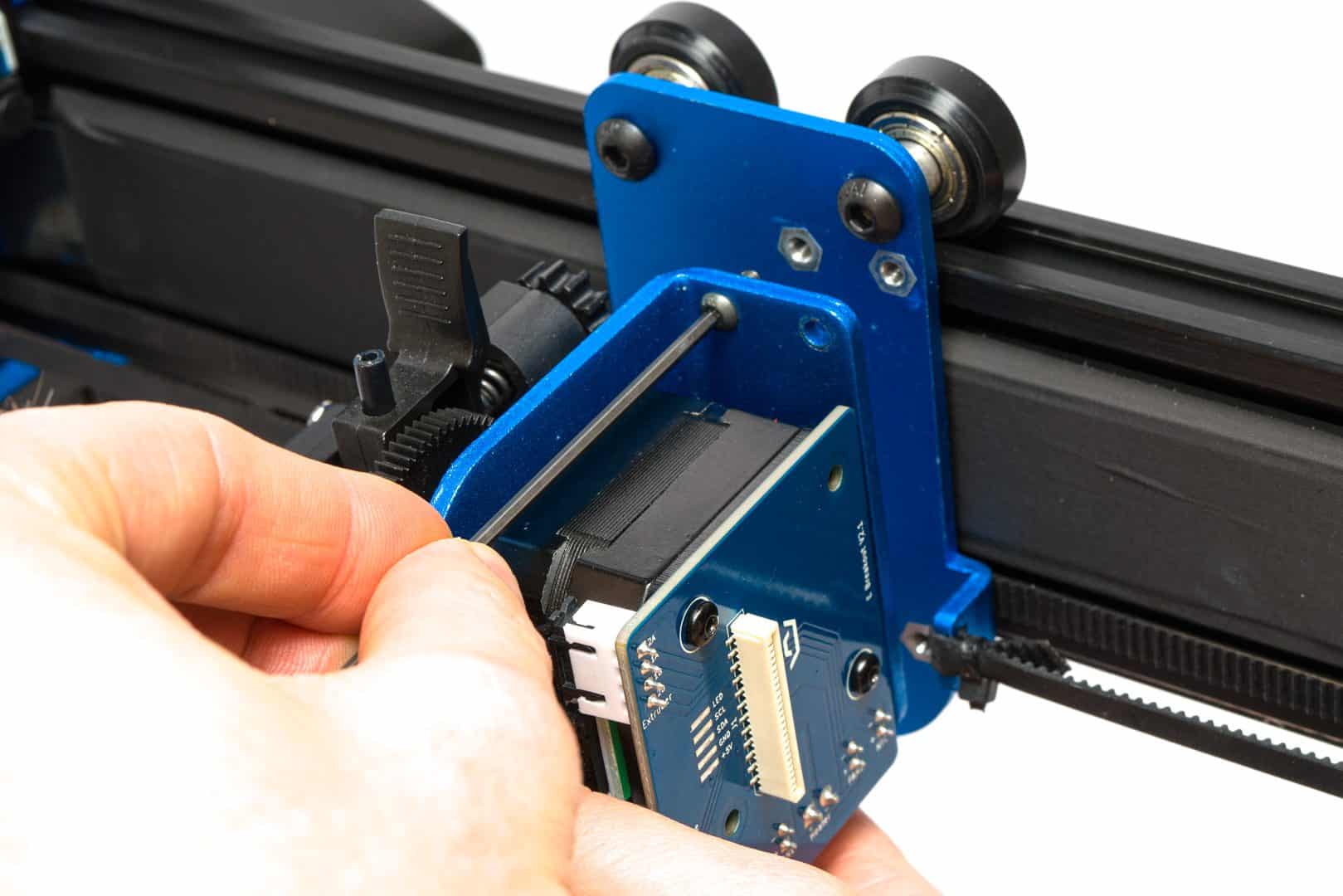

Irroita tulostuspää X-telakasta









Irroita tulostuspää X-telakasta









Irroita tulostuspää X-telakasta

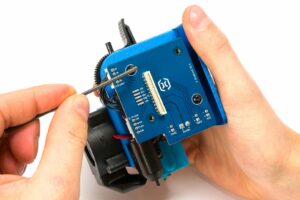

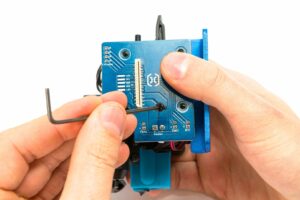

Irroita piirilevy









Irroita piirilevy

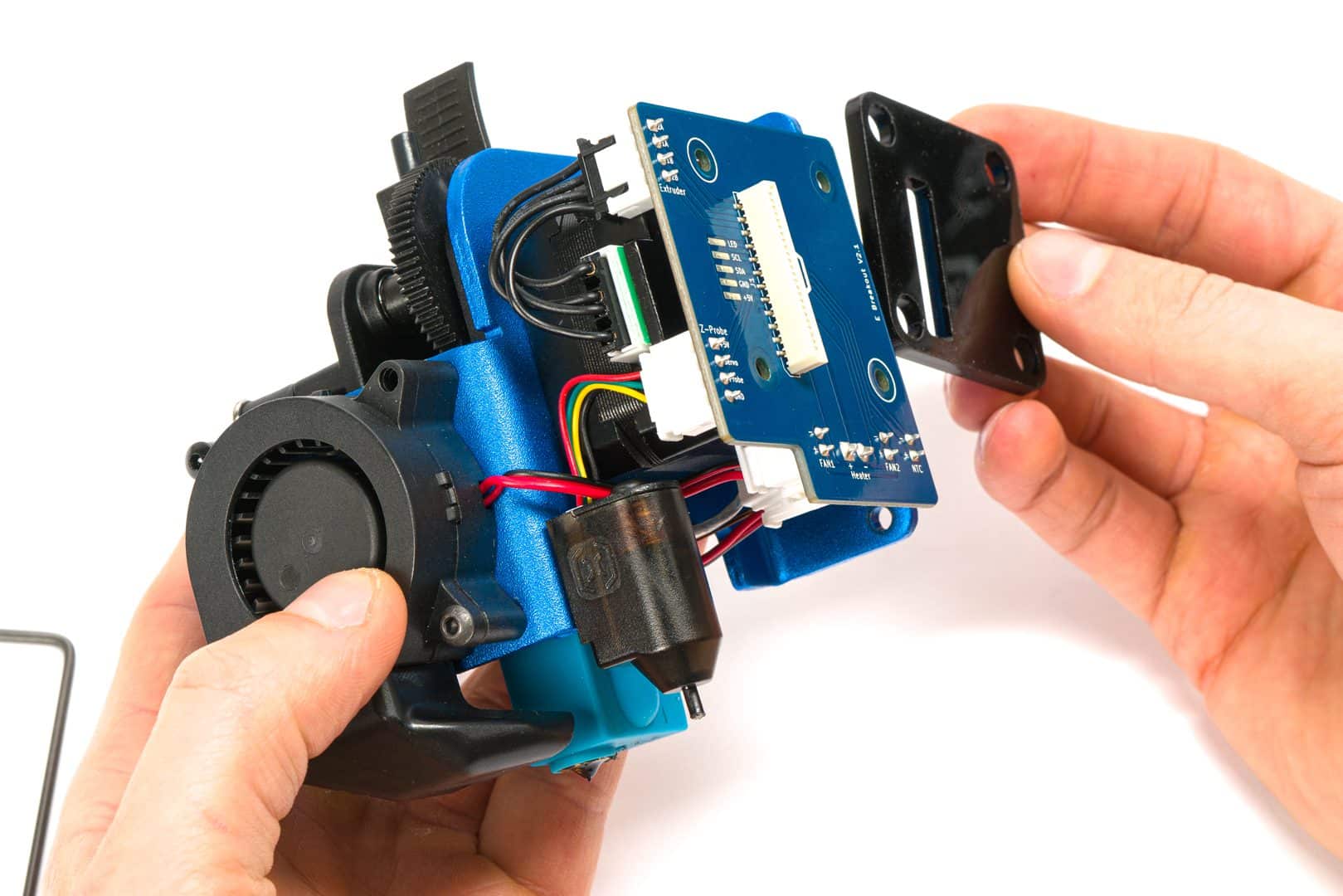

Irroita välilevy

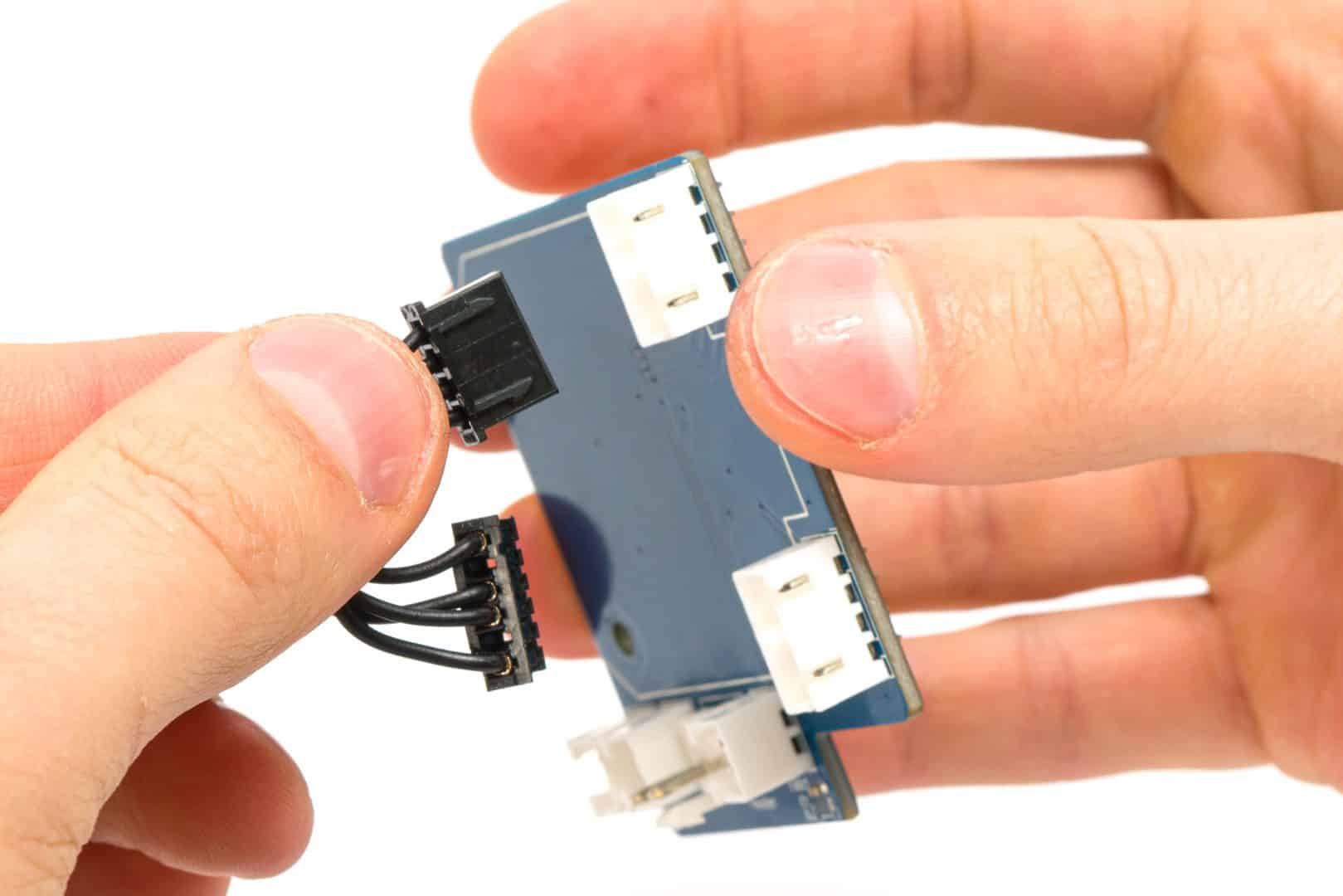

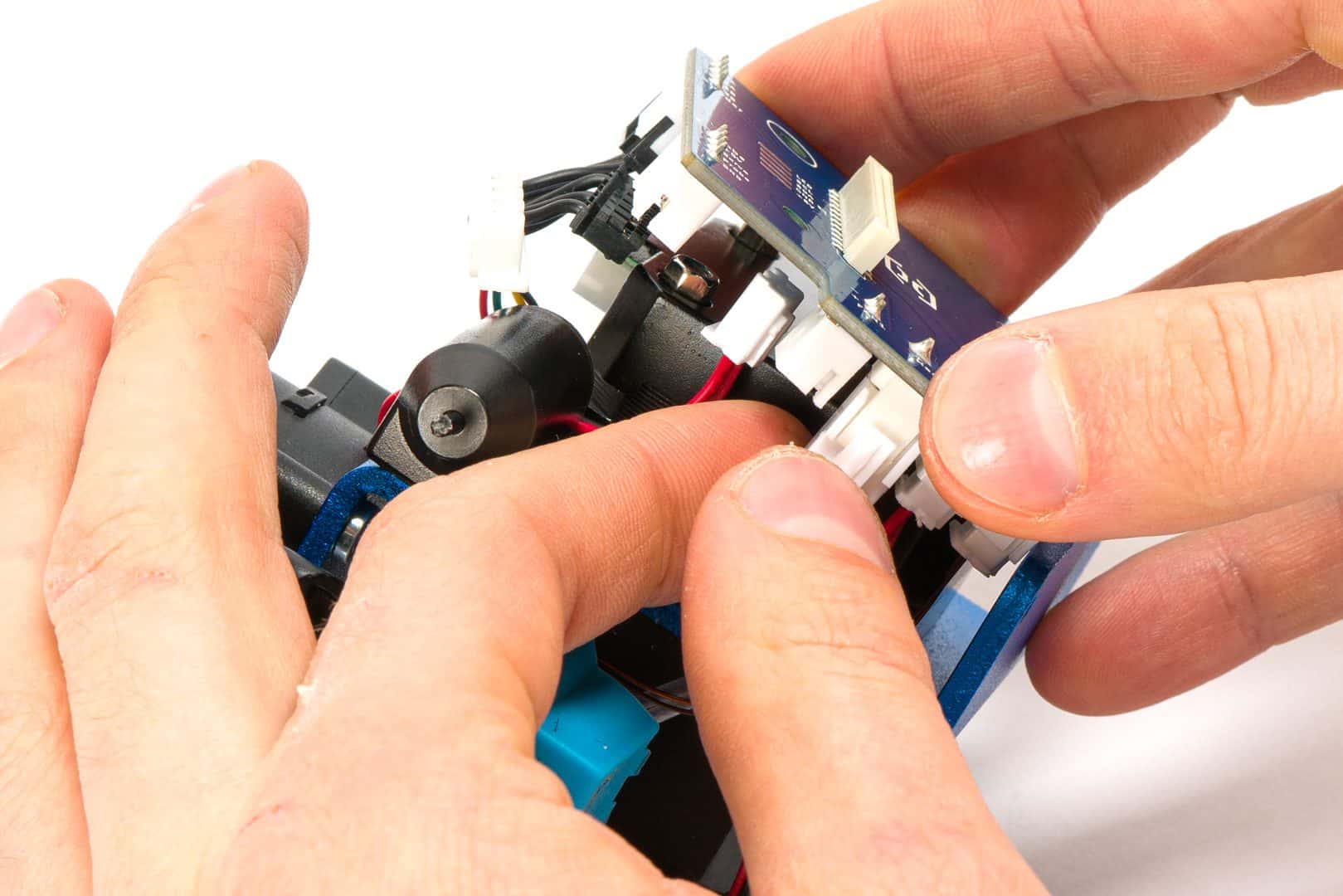

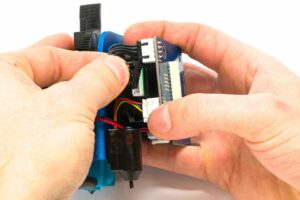

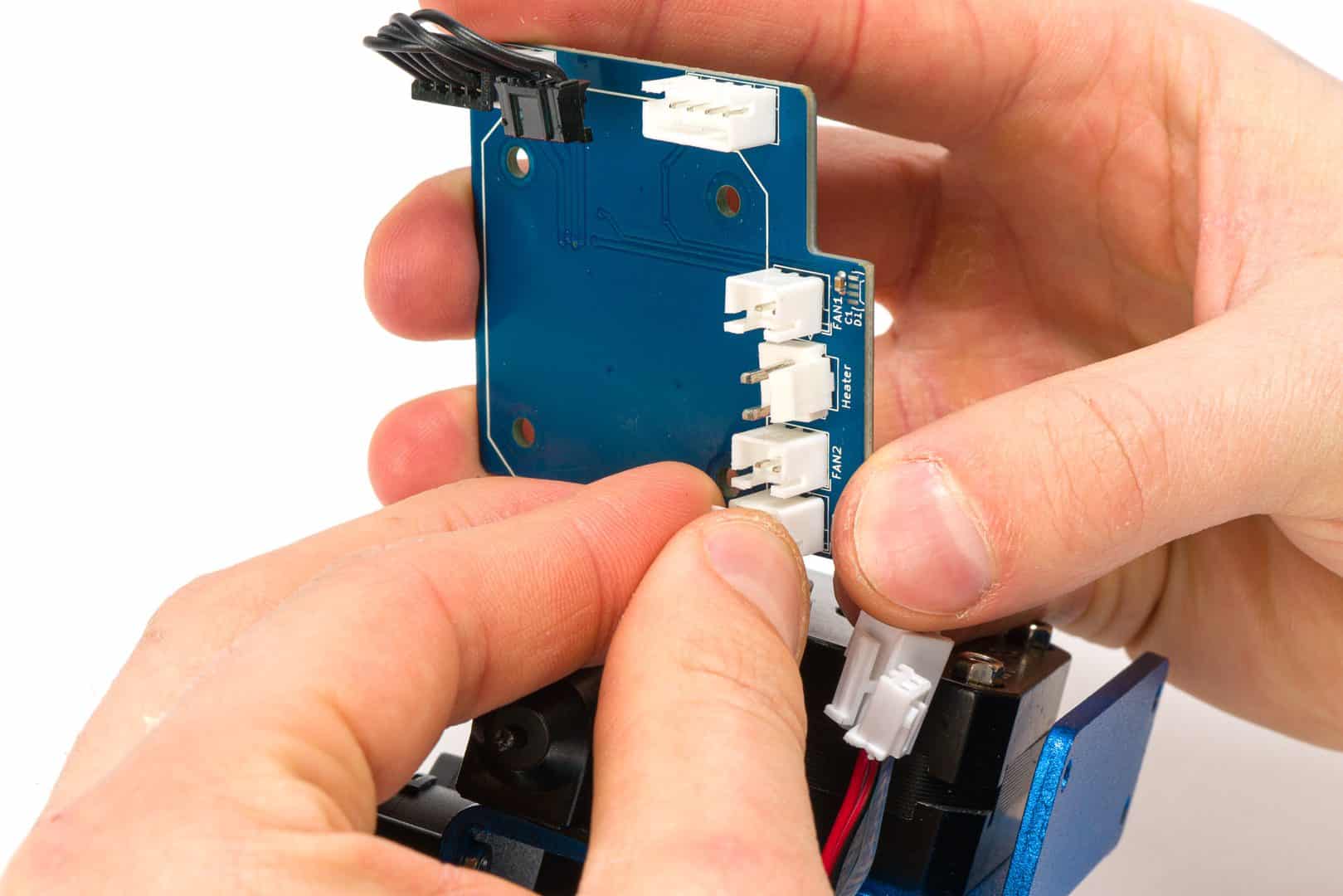

Irroita liittimet piirilevystä







Irroita liittimet piirilevystä







Irroita liittimet piirilevystä







Irroita liittimet piirilevystä











Irroita liittimet piirilevystä

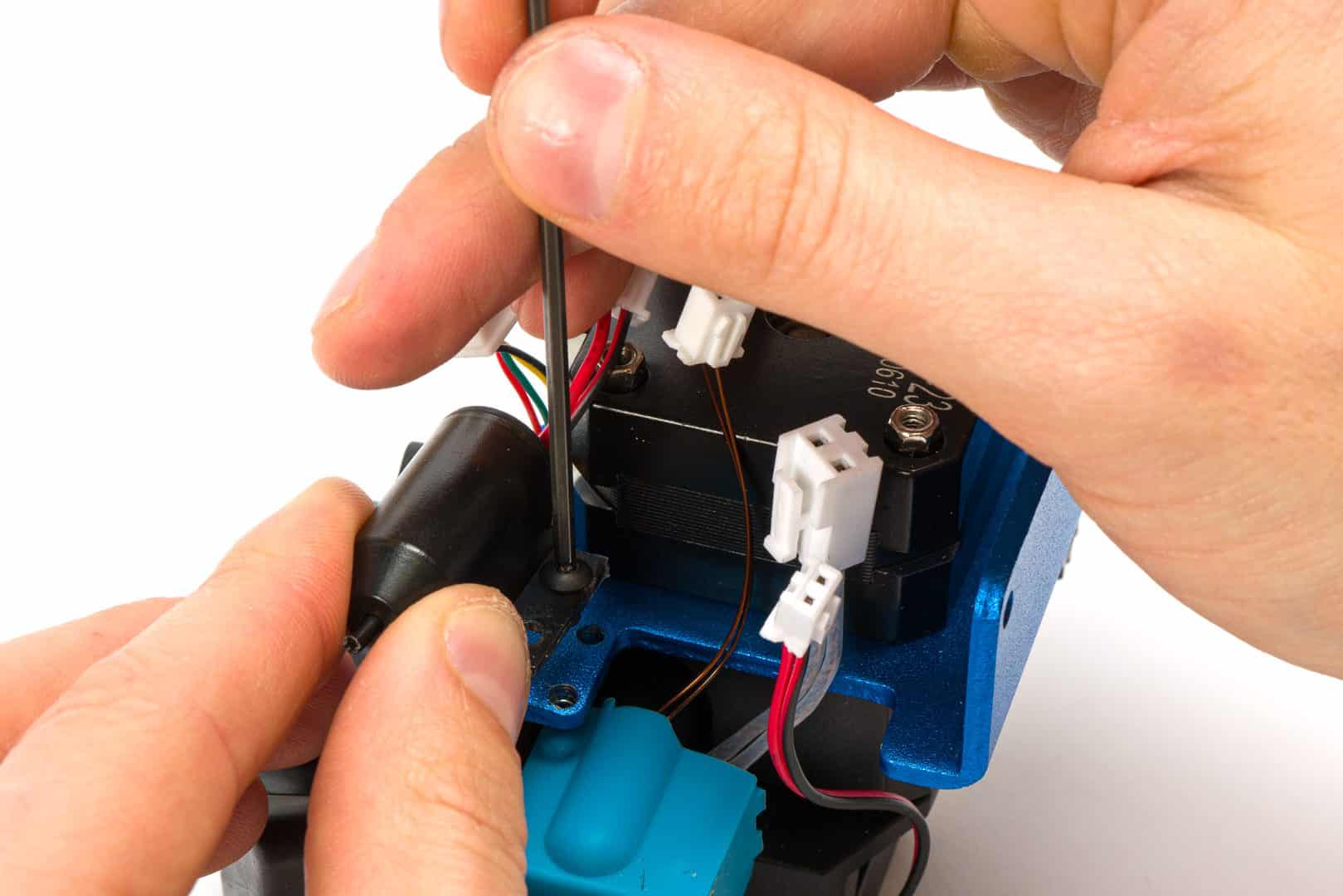

Irroita Z-sensori

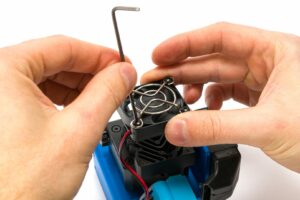

Irroita 4010 tuuletin







Irroita suuttimenpää jäähdytyssiilistä









Irroita suuttimenpää jäähdytyssiilistä

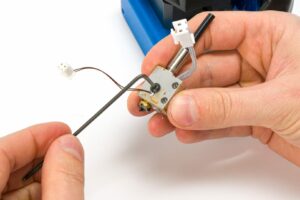

Irroita termistori lämpölohkosta









Irroita termistori lämpölohkosta

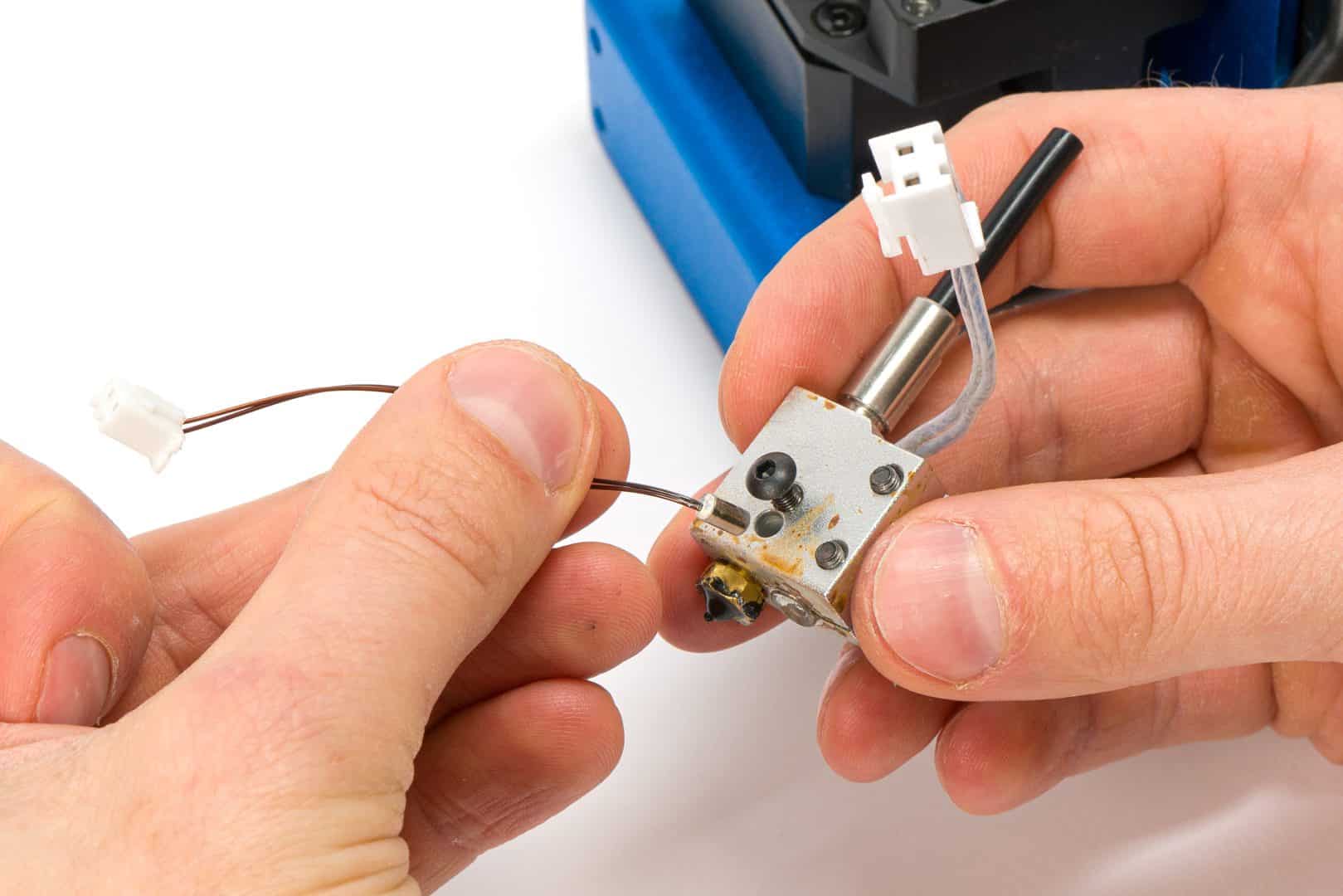

Irroita lämpöelementti lämpölohkosta









Irroita lämpöelementti lämpölohkosta



Ole erittäin varovainen, älä vedä johtohja sillä ne voivat katketa helposti

---

Mitä tarvitset ja mitä et tarvitse

Ei vaadittu: piirilevyn välilevy, silikonisukka, suuttimenpää, 4020 tuuletin, suutin, askelmoottori, kiinnityslevy

Vaadittu: Z-sensori, piirilevyn suojakotelo, piirilevy, 4010 tuuletin, lämpöelementti, termistori, askelmoottorin kaapeli



Askel 2/5: Suuttimen valmistus

Tarkista että sinulla on tarvittavat työkalut ja tarvikkeet tälle askeleelle.

Työkalut jotka tarvitset;

• Momenttiavain pulttien kiristämiseksi
• Ristipääruuvimeisseli
• 2,0 mm:n kuusiokoloavain

LGX lisäosat jotka tarvitset;

• 4x M3x18 mm tappi, jossa on 5mm kuusiokolo ja M3x4-kierre
• 1x M3x30mm matalan pään ruuveja

LGX Lisäosat artillerylle jotka tarvitset;

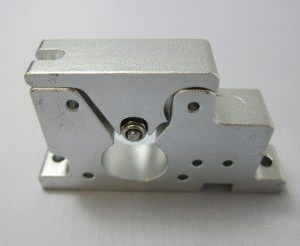

• 1x Alumiininen kiinnike

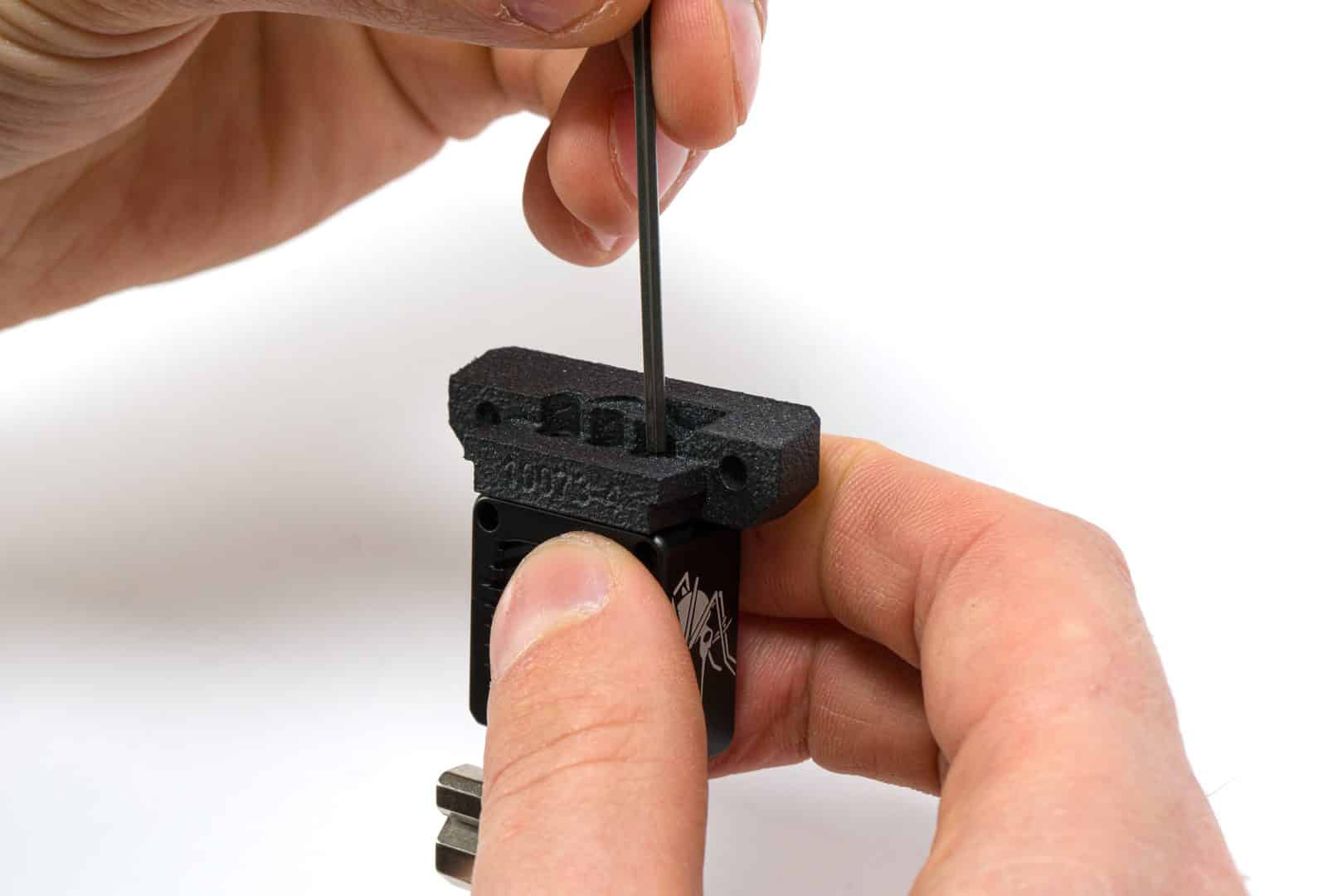

Askel 2.1 Asena LGX tapit

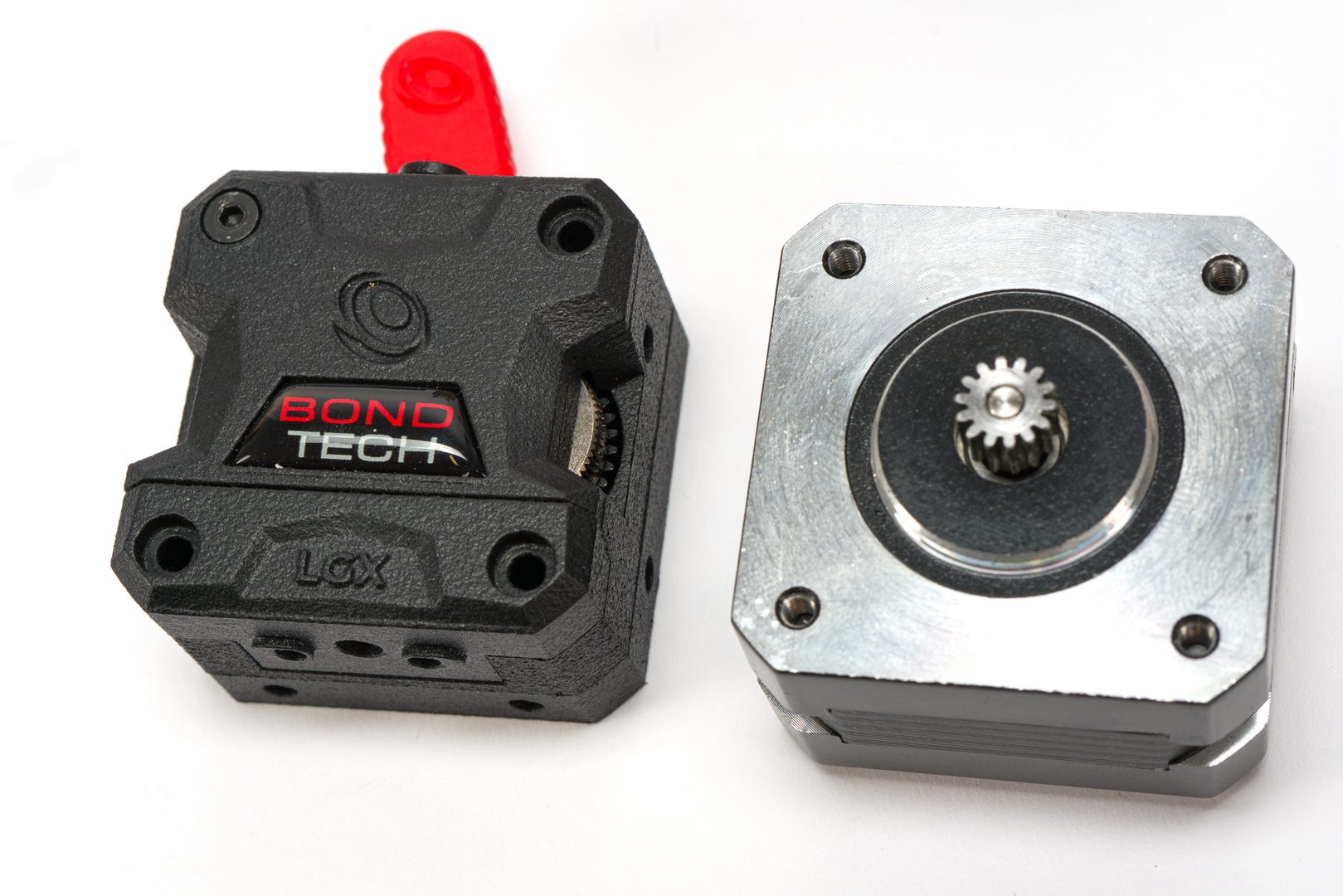

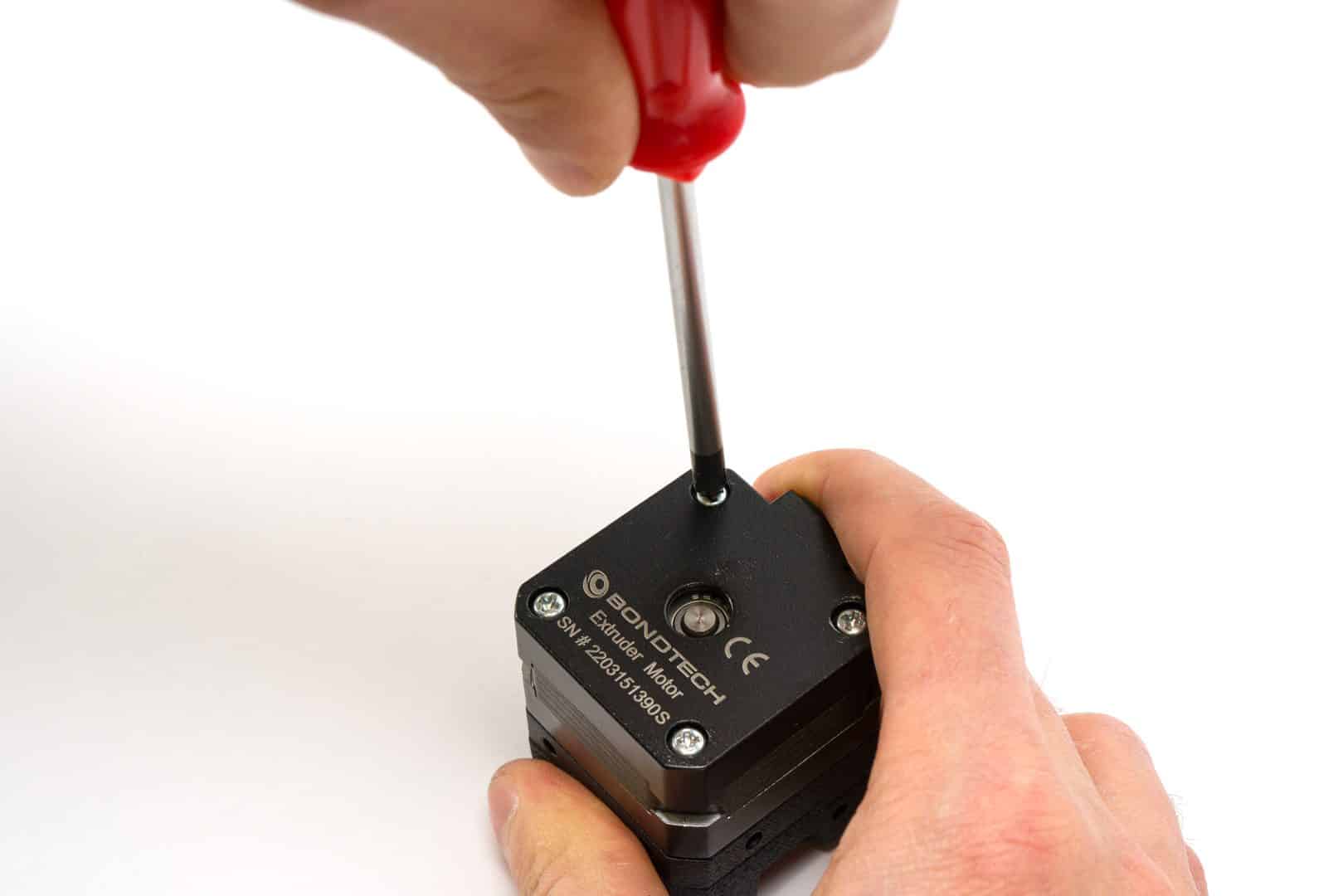

Askel 2.2 Erota LGX askelmoottorista

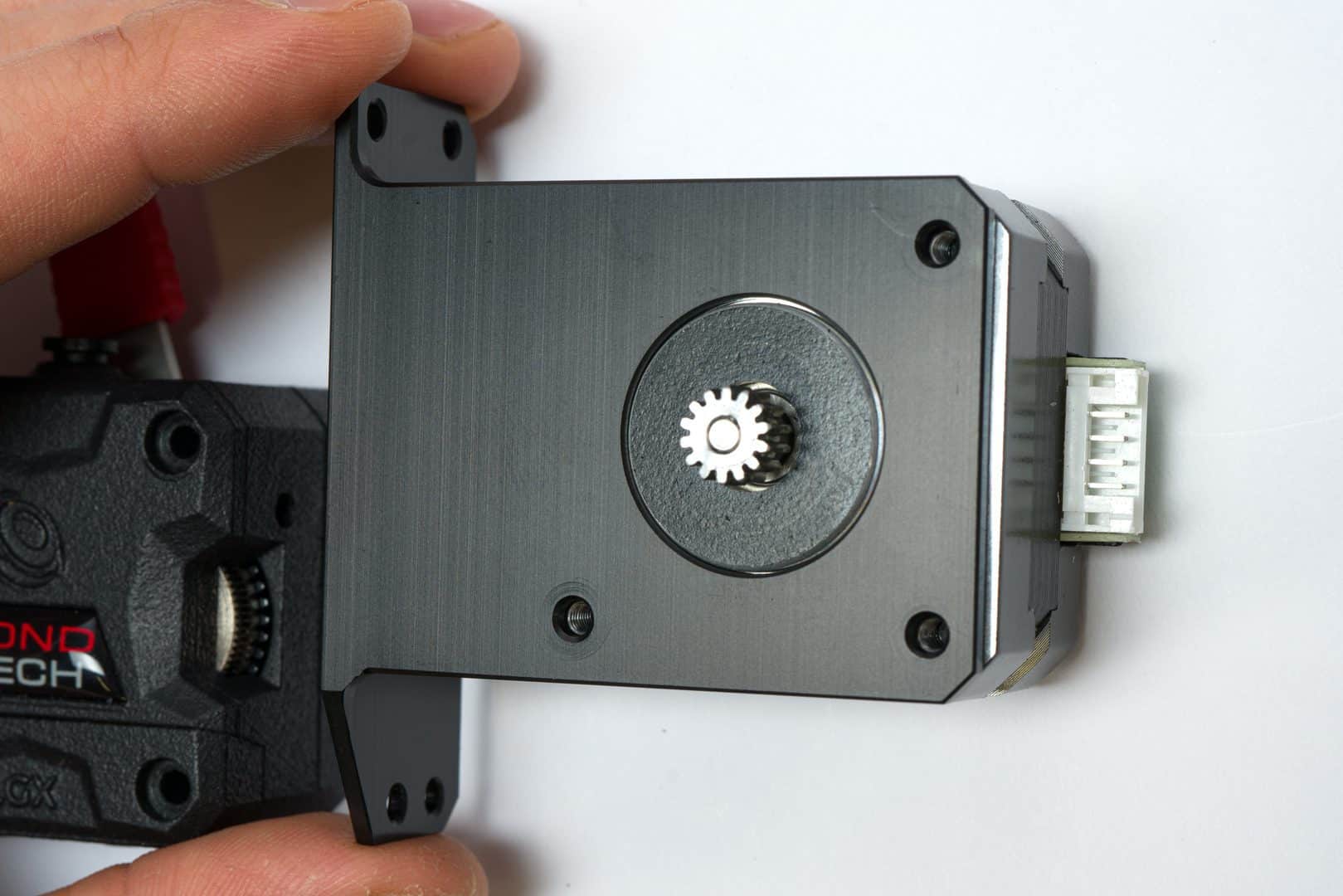

Askel 2.3 Asenna alumiininen kiinnityslevy















Askel 3/5: Mosquito suuttimen asentaminen LGX:n

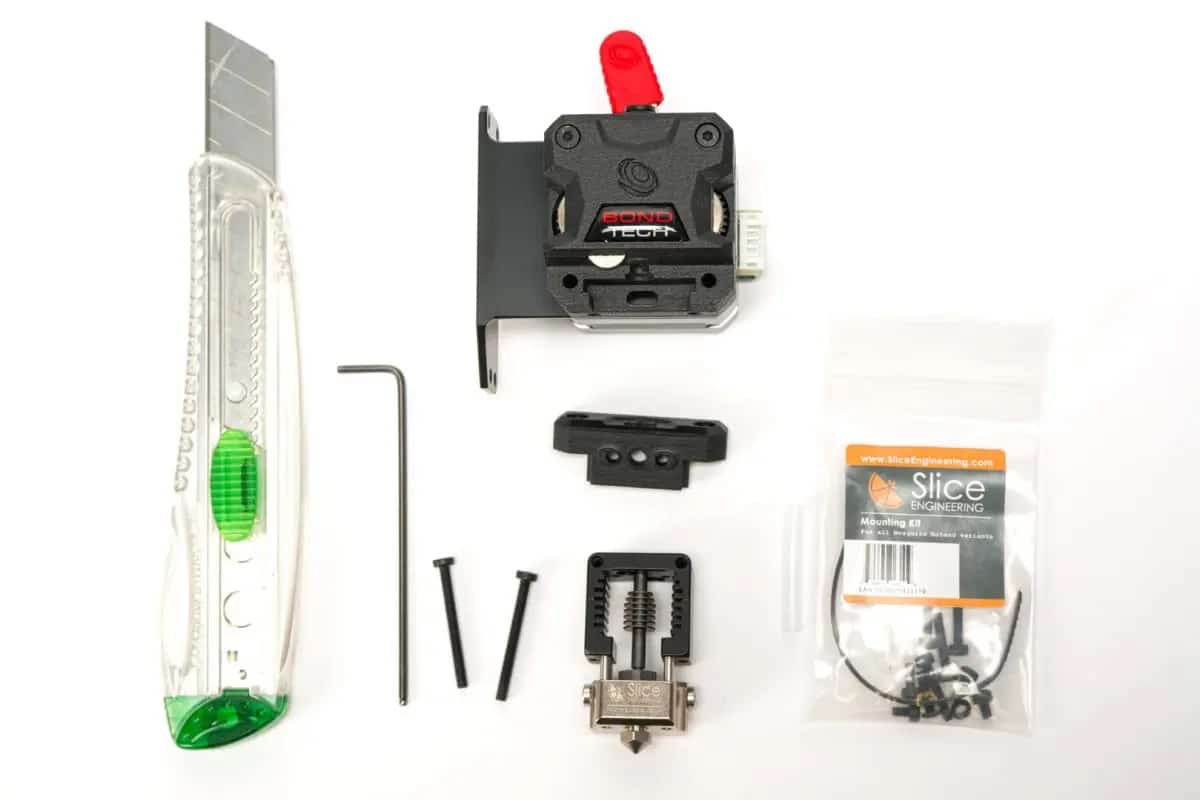

Askel 3.0 Varmista että sinulla on vaadittavat esineet;

Tarvittavat työkalut;

• Veitsi
• Momenttiavain jossa maksimivääntö on 1.5Nm
• 2.5mm kuusikoloavain

Mosquito osat joita tarvitset + suuttimenkärki

• Mosquito suutin (suuttimenkärjellä)
• 2x M2.5×6 ruuveja (Mosquiton kiinnityssetistä)

LGX komponentit joita tarvitset

• 2x M3x28 ruuveja (LGX:ltä)

Muita komponentteja joita tarvitset

• PTFE putki

Askel 3.1 Kiinni tä suutin liitäntäpistokkeeseen















Askel 3.2 Asenna PTFE-putki















Askel 3.3 Asenna suutin LGX:n















Askel 3.4 Asenna lämpöelementti ja termistori



























Askel 4/5: Päivityssetin asennus Artilleryyn

Askel 4.1 varmista että sinulla on seuraavat osat

Työkalut:

• 2.0 kuusikoloavain
• 2.5 kuusiokoloavain

Tarvikkeet:

• Kiinnitystarvikkeet
• Tuulettimen kiinnike
• Tuulettimen suojus

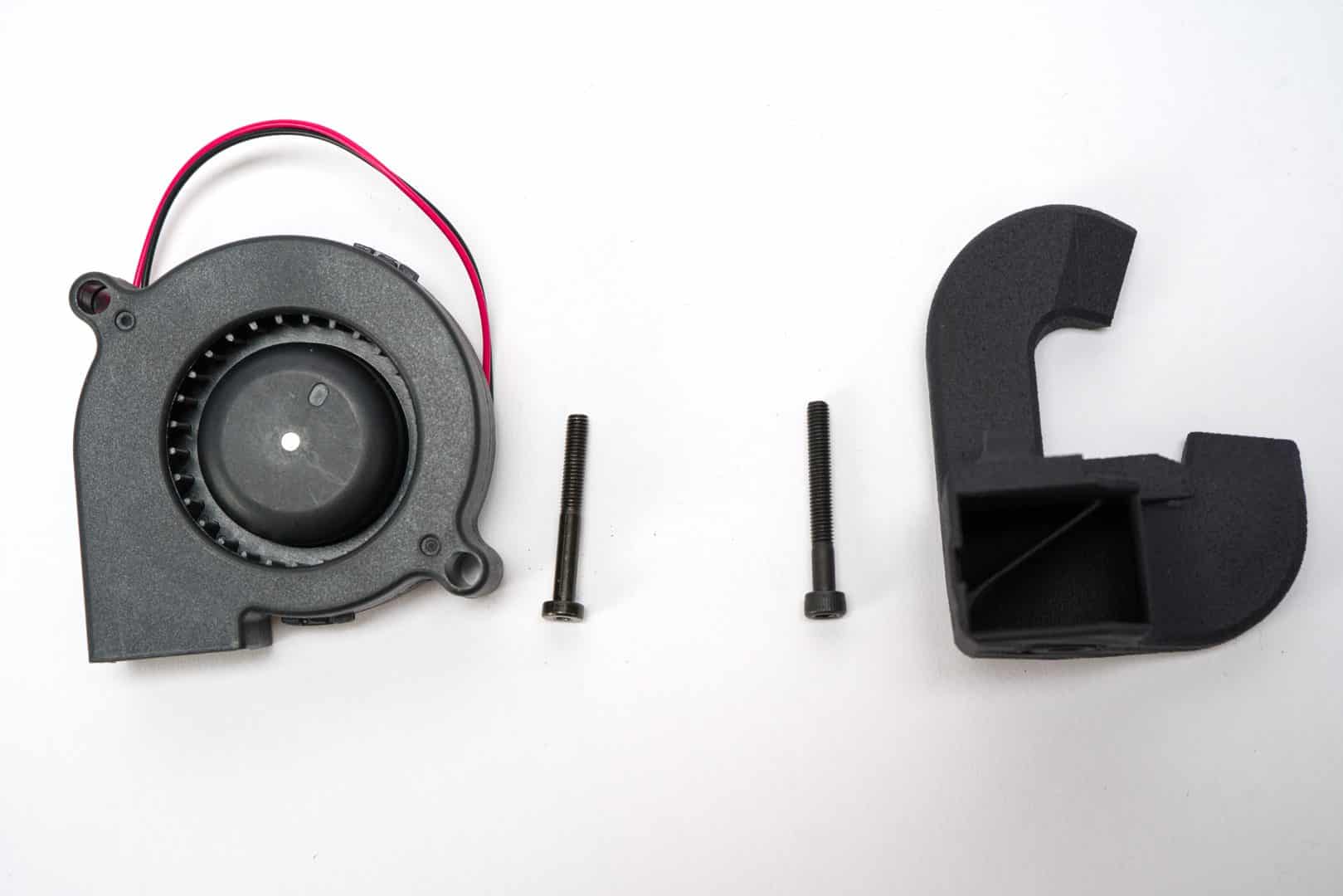

• 5015 tuuletin



Askel 4.2 Tuulettimen kiinnikkeen kokoonpano tuulettimen suojaan





























Askel 4.3 neliöruuvien asennus.















Askel 4.4 LGX:n kiinnitys

Huomioi merkinnät kiinnityskolojen vieressä:

• C = Copperhead
• M = Mosquito
• + = Magnum+

















Askel 4.5 Pedin tasaussensorin asennus

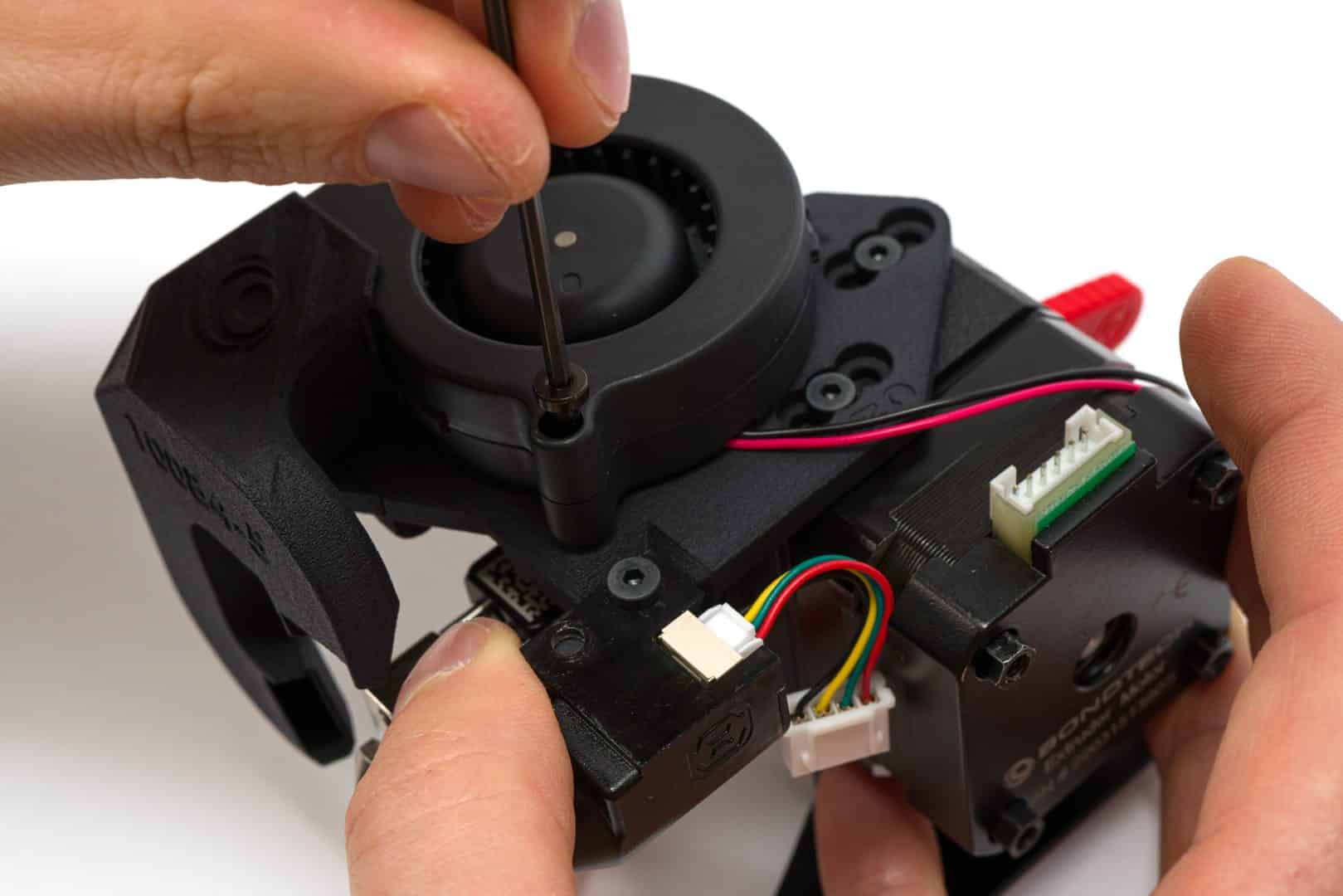

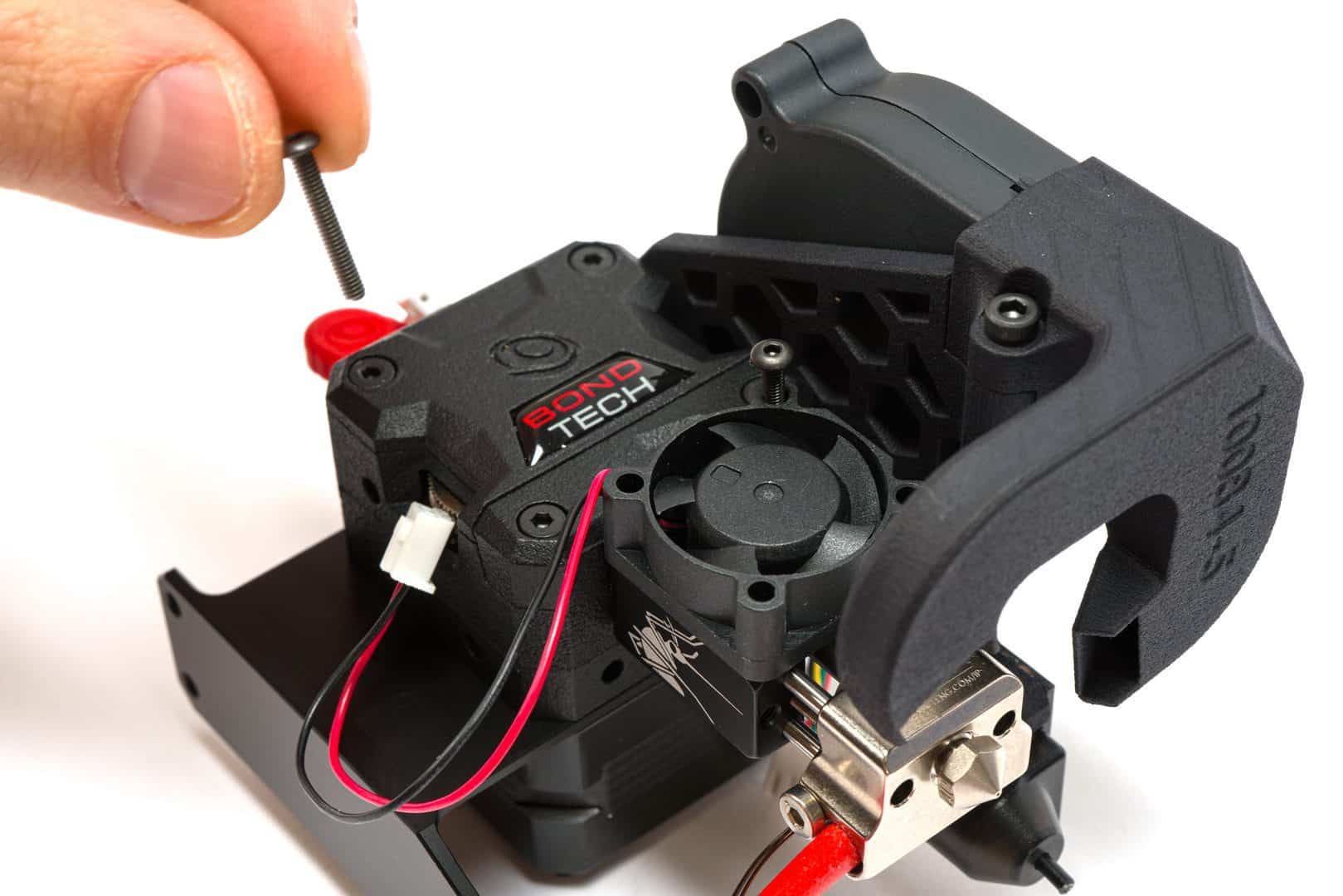

Askel 4.6 5015 radiaalituulettimen asennus

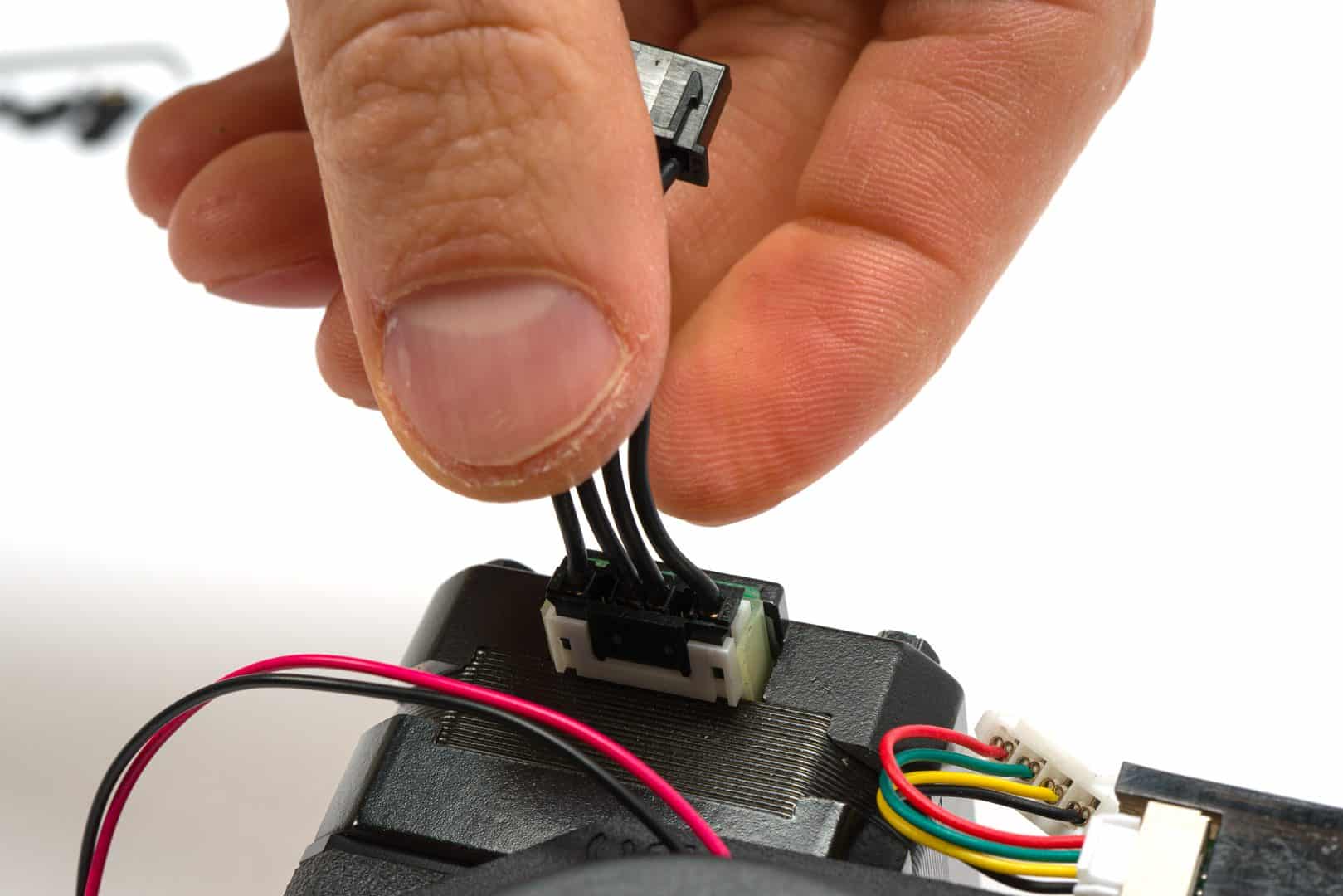

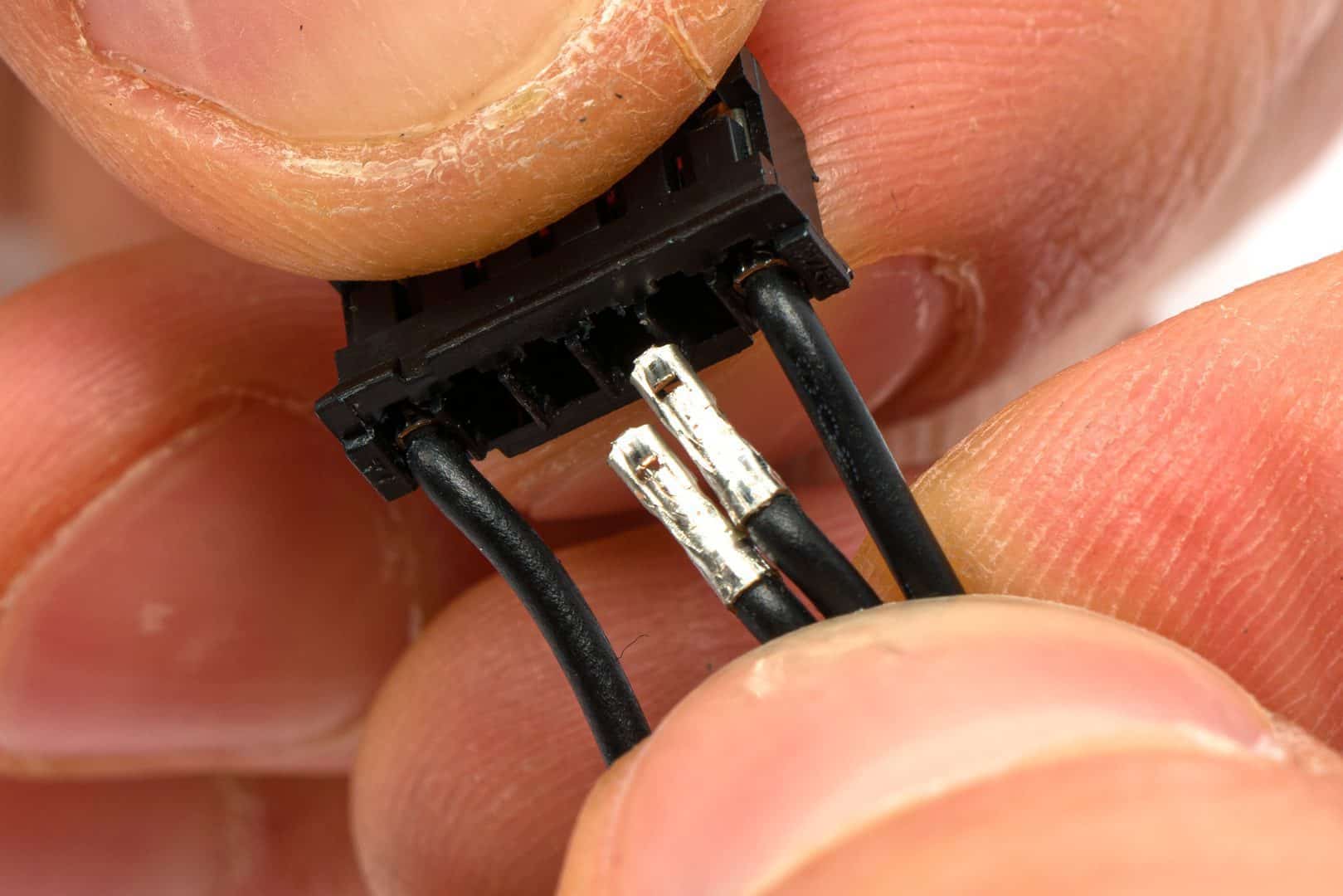

Askel 4.7 askelmoottorin kaapelin muokkaus

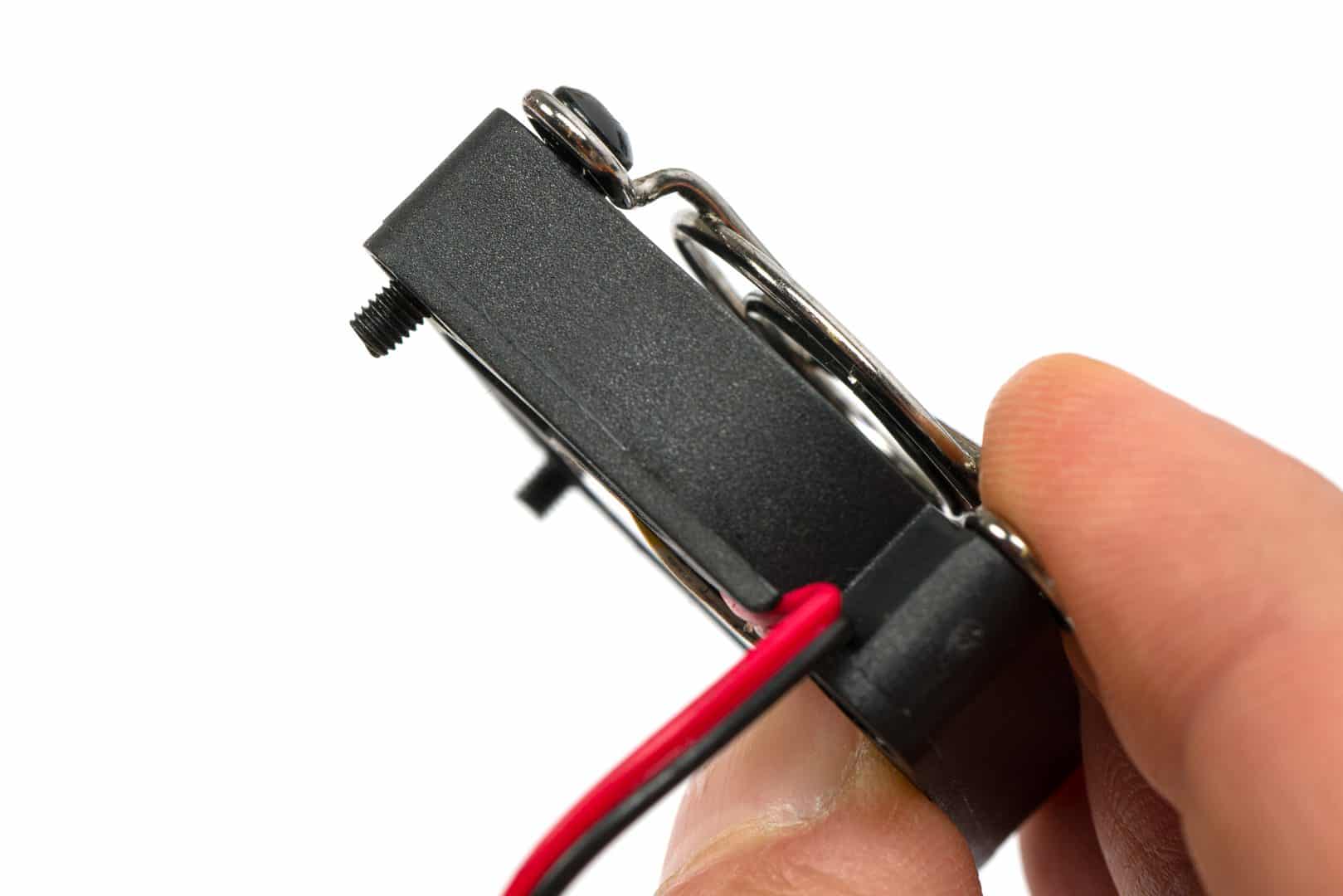

Askel 4.8 Mosquito tuulettimen asennus

















Kun Artilleryssäsi on GX ACE Magnum+, käytä vakio aksiaalituuletinta.















Askel 4.9 Piirilevyn liittäminen































Askel 4.10 Piirilevyn asennus

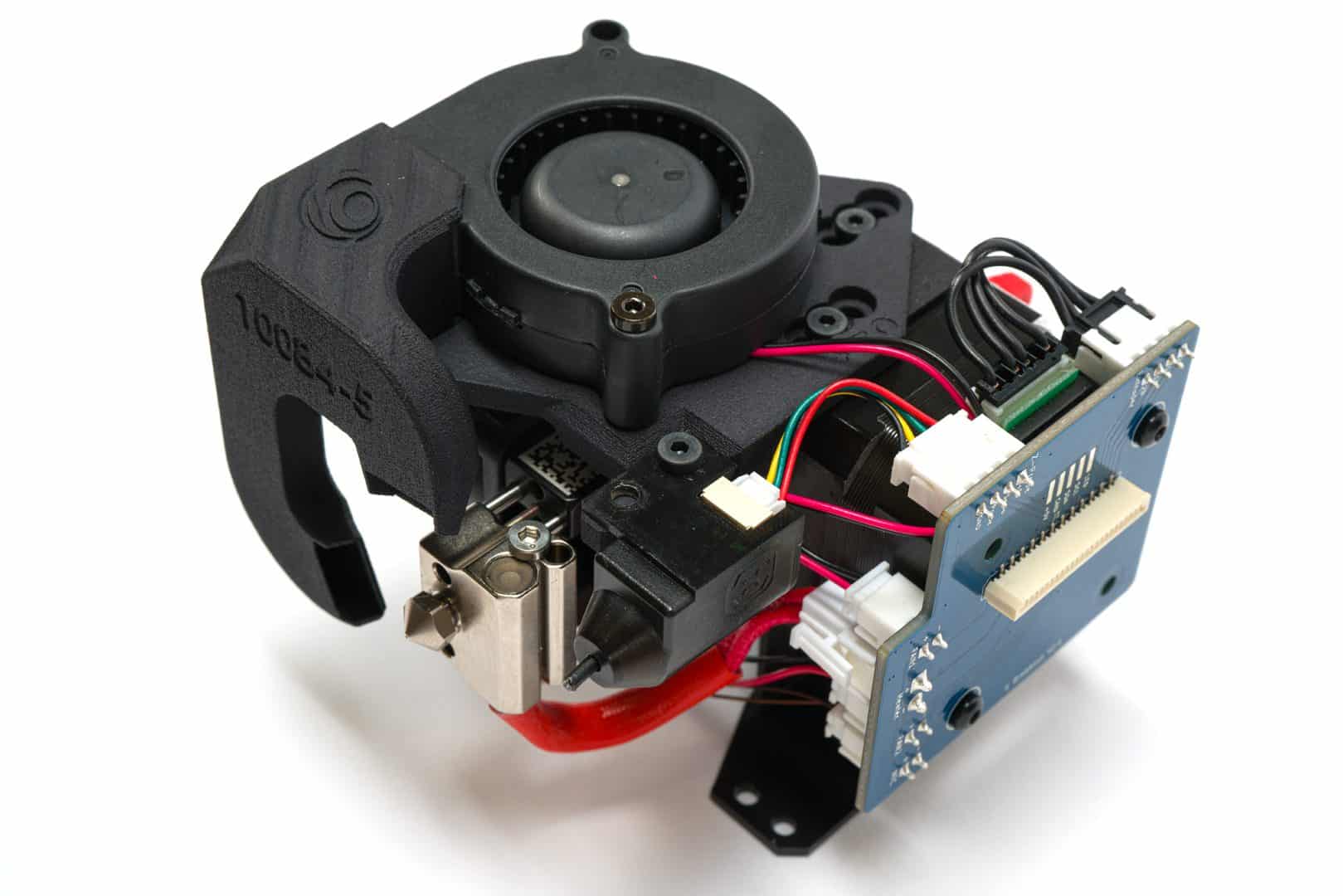

Viimeistele mekaaninen asennus

Nämä ovat seuraavat vaiheet mekaanisen asennuksen loppuun saattamiseksi:

1. Kiinnitä LGX-tulostuspää X-kelkkaan 3x M3x6-matalapäisillä ruuveilla samaan asentoon kuin varastossa. Asenna kaikki 3 ruuvia ja kiristä se sen jälkeen, kun olet asettanut suuttimen pystysuoraan.
2. Jos tulostimessasi on irronnut LED-siru, nyt on aika laittaa se takaisin.
3. Asenna Breakout-piirilevyn kansi takaisin
4. Piilota ylimääräiset kaapelit kannen taakse
5. Aseta nauhakaapeli varovasti paikalleen
6. Jos käytät nauhakaapelin kiinnitintä, laita se takaisin paikalleen.



Askel 4.11 ALU kiinnikkeen kiinnitys X-vaunun alustaan















Askel 4.12 Irrotuslevyn suojan asentaminen

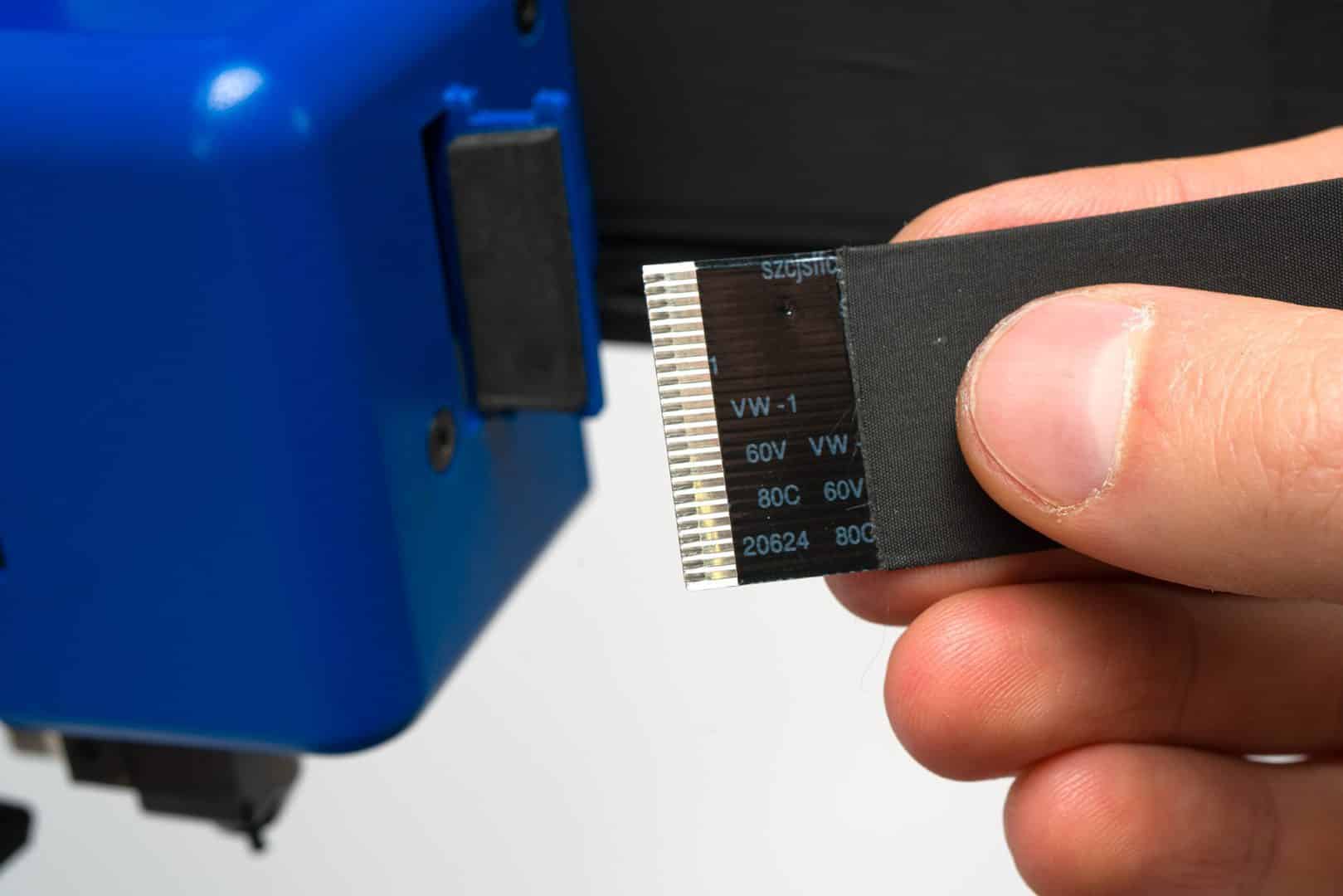

Askel 4.13 Litteän kaapelin uudelleenliitos





























Askel 5/5: Tulostusta edeltävä tarkistus

Askel1. Valmistele 3D-tulostin käytettäväksi LGX setin kanssa

Malleille ilman pedintasaussensoria

Käynnistä tulostin askelmoottorit pois käytöstä kun teet seuraavat askeleet.

• Alenna peti 4:llä pedintasausmutterilla/ruuvilla ja laske peti niin alas kuin on mahdollista. Älä pakota ruuveja/muttereita, alenna vain peti kunnes se on pohjassa.
• Sijoita tulostuspää tulostusalustan keskelle ja käännä Z-ruuveja jotta suuttimenkärki on juuri pedin yläpuolella, käytä 2.0mm kuusiokoloavainta vertailuksi
• Käytä 2.0mm kuusiokoloavainta ja irroita Z-rajakytkimen sensorin ruuvit
• Käytä M3x10 ruuveja ja M3 T-muttereita jotka tulevat setin mukana ja asenna ne sensoriin
• Asenna sensori kehykseen ja aseta se asentoon jossa sensori hädin tuskin laukeaa (syttyy punaisella ledillä tai koskettaa käytetustä sensorista riippuen) mahdollisimman alas X-kehyksestä. Kiinnitä sensori kun löydät oikean paikan, voi olla hyvä kiristää löysästi, säätää ylös tai alas, kunnes löydät oikean paikan. Kiristä mutta älä liian kovaa, kun se on oikeassa paikassa.
• Jos sensori ei kiinnity runkoon T-muttereilla löysää ruuvia hieman ja kiristä sitten uudelleen.

Pedin tasaus:

• Suorita pedin tasaus. Tulostimen valikossa mene, TOOLS -> LEVEL
• LEVEL valikossa paina FIRST. Kun tulostin on siirtynyt ensimmäiseen kohtaan, käytä paperia ja liikuta sitä sivulta sivulle kun nostat petiä. Kun tunnet pientä vastusta paperilla olet oikealla korkeudella.
• Tee sama kaikille 4:lle kulmalle, toista ainakin yhden kerran.
• Tulostimessa, jossa ei ole pedin tasoitussensoria, peti ei voi nousta tarpeeksi korkealle tasoittaaksesi petiä, laske peti uudelleen pohjaan, laske sitten Z-rajaktkintä 1-2mm jakokeile Bed Leveling Sequence toimintoa uudelleen.

Askelmoottorin vittan säätö:

• Käytä yleismittaria ja aseta se lukemaan DC-jännitettä
• Käännä emolevyn suuttimen askelmoottorin ajurin potentiometriä vastapäivään 1/4 kierrosta, varo ettet kosketa muita komponentteja
• Mittaa negatiivinen tulo (musta pää) emolevyn negatiivisesta tulosta ja potentiometri positiivisena päänä (punainen)
• Saatat joutua alentamaan yleismittarityökalun herkkyytä oikean lukeman saamiseksi, se tulee asettaa arvoon 0.5 – 0.6V, säädä potentiometriä tarvittaessa

Askel2. Viipalointiohjelmiston asetukset ja e-steps arvo

Lisää G-koodin alkuun:

• Avaa viipalointiohjelmisto
• Valitse Artillery 3D-tulostimesi joka on päivitetty LGX:llä
• Avaa laitteen asetukset
• Muokkaa G-koodin alkua
• Lisää seuraavat komennto koodin alkuun;
  • M92 E400; sets e-steps value for LGX extruder
  • M500; save settings to EEPROM

Viipalointiohjelmiston asetukset:

• Muokkaa takaisinvedon nopeutta olemaan 25-40mm/s välillä
• Muokkaa takainvedon etäisyyttä olemaan sama kun suuttimenkärjen läpimitta, esim. 0.4mm kun käytät 0.4mm suuttimenkärkeä

Silikonisukka

Tällä Bondtech LGX-sarjalla saat 5015 tuulettimen. Se on paljon vahvempi kuin vakio. Suuttimenpäässä on suositeltavaa käyttää silikonisukkaa.

Jos osan tuuletin jäähdyttää lämpölohkoa liikaa, suuttimenpäällä ei ole ehkä tehoa ylläpitää lämpötilaa. Jos sinulla ei ole silikonisukkaa, voit myös alentaa jäähdytysprosenttia viipalointiohjelmiston profiiliesi asetuksissa.
