Kuvaus

Bondtech moottorikaapeli JST XHP6 – Dupont-4p

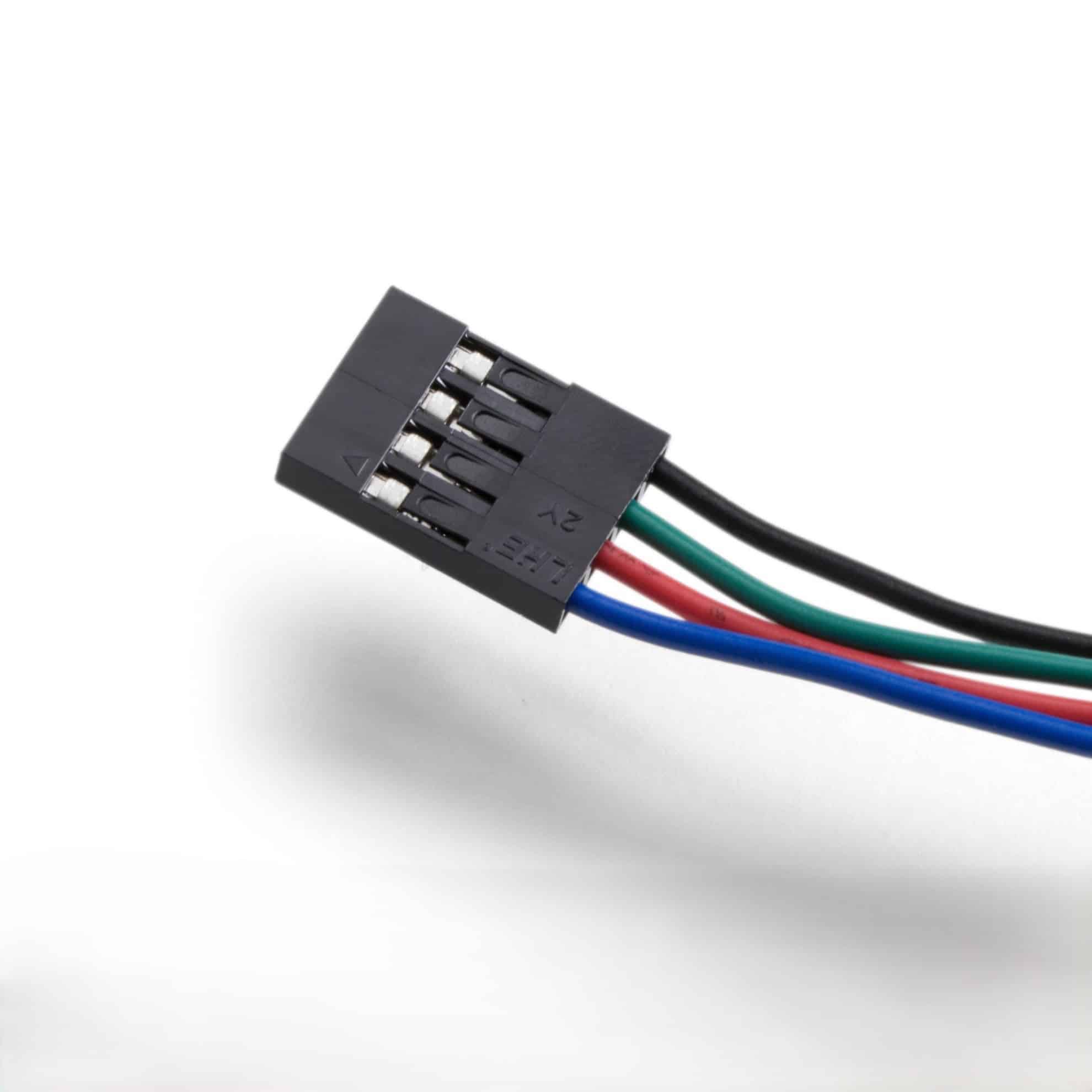

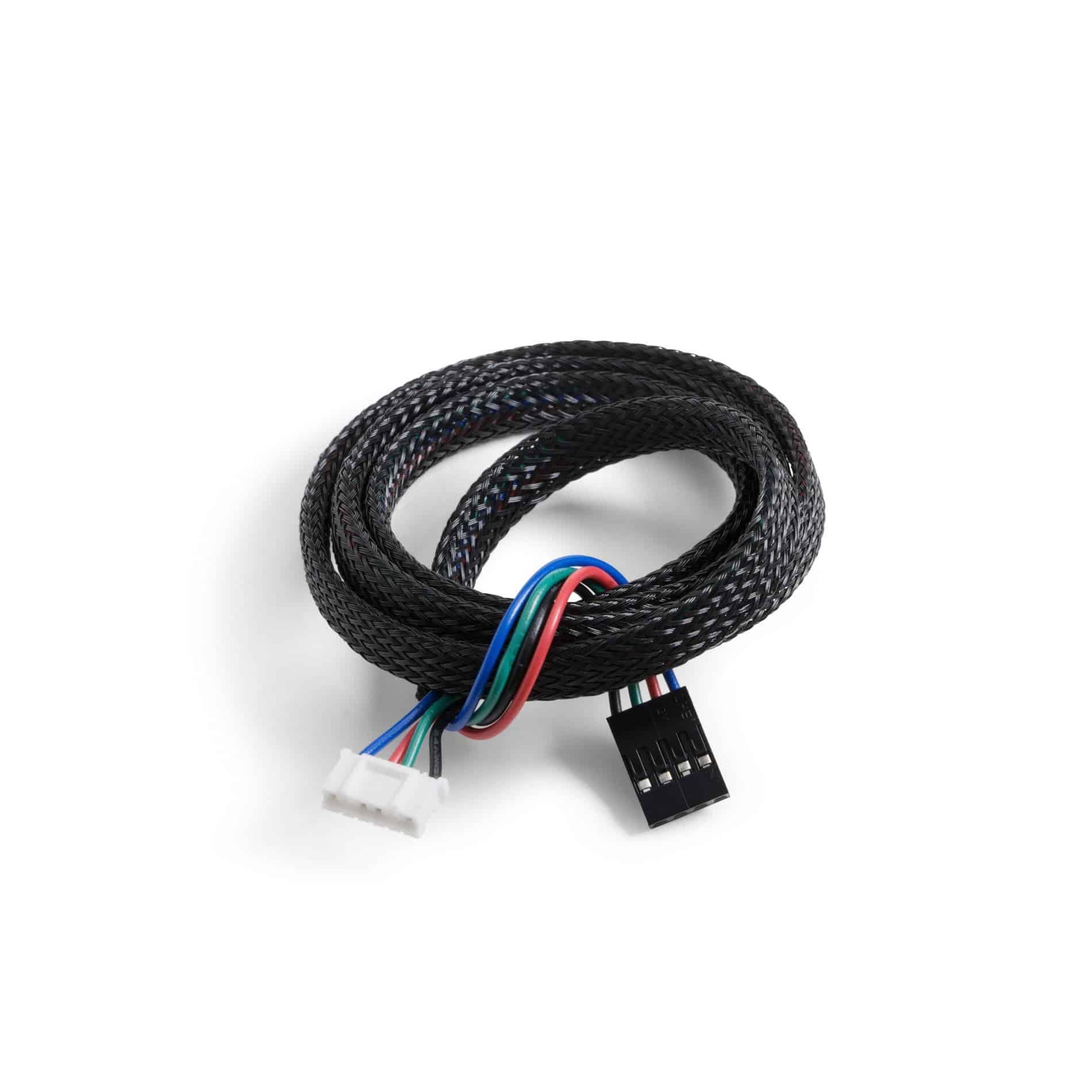

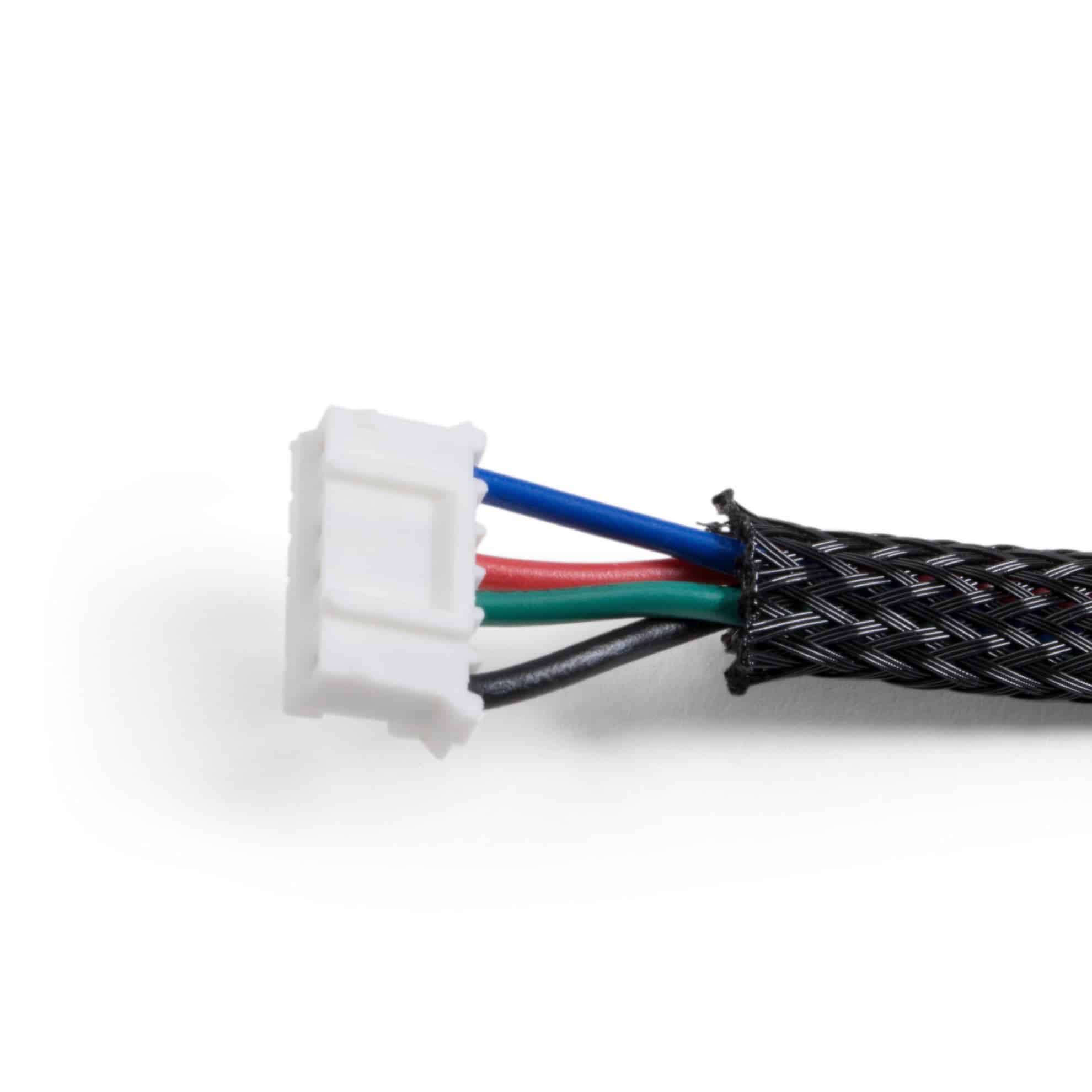

Bondtech moottorikaapeli JST XHP6 – Dupont-4p. 700 mm, JST XHP-6 6-nastainen liitin PC2510 4-nastaiseen liittimeen.

Tämä kaapeli on oletuksena johdotettu 40 mm:n Nema17-moottorillemme. Varmista, että kytkentä vastaa oman sovelluksesi kytkentäkaaviota.

Tämän kaapelin tarkat johdotukset löytyvät alta.

Ohjaimen puoli – Mootorin puoli
PIN 1 —————– PIN 1
PIN 2 —————– PIN 4
PIN 3 —————– PIN 3
PIN 4 —————– PIN 6
