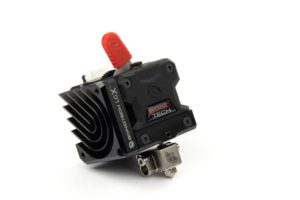

Bondtech LGX Shortcut Copperhead tulostinpää

221,00 € 178,23 € (alv.0%)

Bondtech LGX FF Tulostinpää. LGX™ FF -tulostuspää on erikoisyksikkö, joka sisältää LGX Large Gears eXtruderin ja Copperheadiin perustuvan LGX FF lyhyen filamenttipolun suuttimenpään, joka hallitsee kaikki materiaalit ja loistaa pehmeiden ja joustavien kanssa.

Tuotetunnus (SKU): EXT-LGX-PH Osastot: , , Avainsanat tuotteelle , ,

Kuvaus

Bondtech LGX Shortcut Copperhead tulostinpää

Hallitse kaikki materiaalit * Loista joustavilla materiaaleilla

LGX shortcut Copperhead-tulostuspää on erikoisyksikkö, joka sisältää LGX Large Gears eXtruderin ja Copperheadiin perustuvan LGX FF lyhyen filamenttipolun suuttimenpään, joka hallitsee kaikki materiaalit ja loistaa pehmeiden ja joustavien kanssa.

Tämä LGX tulostinpää hyväksyy ainoastaan 1.75mm filamenttia.

Suunniteltu joustavaksi

LGX Shortcut Copperhead suuttimenpää sisältää käännettävän jäähdytyssiilin, joka voidaan asentaa kylmälohkon vasemmalle tai oikealle puolelle. Jäähdytyselementti sisältää myös reikäkuvion 40×40mm-tuulettimien kiinnittämistä varten.

Lämpökatkon jäähdyttäminen

Testiemme mukaan 4010-tuuletin riittää jäähdyttämään kylmälohkon ja lämpökatkon kylmän vyöhykkeen, vaikka kosketuspinta jäähdytyssiiliin on näin pieni.

Jos sovelluksessa tarvitaan lisäjäähdytystä, kokeile käyttää 4020-tuuletinta tai kahta LGX-jäähdytyslevyä, yksi kummallekin puolelle.

Tärkeimmät edut

  • Antaa mahdollisuuden käyttää kaikkia saatavilla olevia materiaaleja.
  • Mahdollistaa joustavien ja pehmeiden materiaalien tulostamisen nopeammin.
  • Se on pieni ja kevyt.
  • Mahdollistaa kiinnityksen monella eri tavalla.

Yhteensopivat suuttimet

Tämän tuotteen mukana tuleva lämpölohko on yhteensopiva RepRapin standardisuuttimien kanssa.
Tässä on luettelo yhteensopivista suuttimista.
Klikkaa kutakin linkkiä avataksesi siihen liittyvän tuotesivun.

Tekniset tiedot

LGX Suutin

  • e-steps-arvo : 400 käytettäessä 16 mikroaskelta; 800 käytettäessä 32 mikroaskelta.
  • Vetopyörät : karkaistua terästä;
  • Materiaalien yhteensopivuus : hankaavat, jäykät, puolijoustavat, joustavat ja pehmeät.
  • Asennusreiät : M3
  • Asennuskuviot : alhaalla edessä (2 pistettä); vasemmalla (2 pistettä), oikealla (2 pistettä), edessä (4 pistettä), takana (4 pistettä).
  • LGX:n sivuilla olevat reiät : 5 mm syvyys
  • Reiät LGX:n pohjassa : 12 mm syvyys
  • Suuttimen ruuvien maksimikiristysmomentti on 0,3 Nm

Klipperin käyttäjille

rotation_distance = full_steps_per_rotation * microsteps / steps_per_mm

rotation_distance = 200 * 16 / 400 rotation_distance = 8



Yllä olevassa laskelmassa oletetaan seuraavat parametrit:

  • askelmoottori on 1,8 asteen moottori, joten 200 täytenä askeleena kierrosta kohti;
  • mikroaskeleet on asetettu 16;
  • LGX:lle suositeltu e-steps-arvo on 400.



PTFE-putken pituudet:

  • Vanha Mosquito/Mosquito Magnum : 10 mm.
  • Uusi Mosquito/Mosquito Magnum: 11 mm.
  • Copperhead-ruuvikiinnitys: 30 mm
  • PTFE-putki on leikattava suoraksi molemmista päistä.
  • Pieni viiste sisäpuolella on suositeltavaa, mutta ei pakollista.



  • vetäytymisnopeus : 35 mm/s
  • sisäänvetoväli (bowden) : ~5 mm (0,4 + putken pituus x 0,15).
  • sisäänvetoväli (suora veto) jäykille materiaaleille : 0,4 mm.
  • sisäänvetoväli (suora veto) pehmeille materiaaleille: 3 mm.
  • Maksimi ympäristön käyttölämpötila : 70°C
  • LGX™ DD nettopaino : 218,6 g
  • LGX™ B nettopaino : 224 g
  • Pakkauksen mitat : 80x103x73 mm
  • Pakkauksen paino: 269 g
  • Lataa LGX:n tekniset piirustukset täältä.

LDO-askelmoottori Bondtech LGX:lle

  • PH-06AWJ-liitin
  • 2 vaihetta
  • DC 5,5 V
  • Max 1.0A/vaihe



Jos haluat käyttää LGX:ää, käytä askelmoottoria virroilla välillä ~0,45 ja ~0,65A:

Ole tarkkana askelmoottorin pintalämpötilan suhteen.
Pidä se riittävän viileänä kosketusta varten. Laske Vref:ää muuten alemmaksi.

  • B-luokan moottori, nimellisarvo enintään 130 °C
    • Suositeltava enimmäisympäristö: 70°C
    • Maksimilämpötila tässä ympäristössä voi nousta 130°C:seen itselämmityksen vuoksi.



  • Lataa askelmoottorin tekninen tietolehti täältä.

Virran muuttaminen Vref:n avulla

Askelmoottoreihin syötettävää virtaa on hyvin vaikea lukea. Tämän virran määrittämiseksi luotamme Vref-arvoon. Vref-arvo on VDC:nä mitattu jännitteen vertailuarvo, joka voidaan lukea yleismittarilla. Se auttaa meitä asettamaan askelmoottorin ohjaimen virran ulostulon.

Eri 3D-tulostimen emolevyillä käytetään erilaisia askelmoottoriohjaimia. Jokaisella askelmoottoriohjaintyypillä on oma kaava, jolla lasketaan tarvittava Vref-arvo tietyn virran saamiseksi. Tässä on muutamia esimerkkejä:

TMC-askelmoottoriohjaimet.

Näiden ohjainten kaava on Vref = ( I * 2,5 ) / Imax.
Jossa I on tavoitevirta-arvo mitattuna A:na; ja Imax on 1,77 tavallisessa tilassa ja 1,2 SilentStepSticks-tilassa.

Pololu A4998.

Näiden ohjainten kaava on Vref = I * 8 * R
Jossa I on tavoitevirta-arvo mitattuna A:na; ja R on sense-resistorin arvo, joka riippuu siitä, mitä levyä käytät. Melzis käyttää 0,1, Creality Silent -levyt käyttävät 0,15, …

LGX FF-sarja

  • Cold Block Materiaali : Anodisoitu alumiini;
  • Lämmönsiirtimen materiaali : Anodisoitu alumiini;
  • Copperhead Hot Block materiaalit : teräsputki; kuparirunko; nikkelipinnoitus.
  • Maksimi käyttölämpötila (suutin) : 450 °C.
  • Suuttimen ruuvien maksimikiristysmomentti on 0,3 Nm.
  • Maksimikiristysmomentti jäähdytyssiilin/kylmälohkon ruuvissa on 0,6 Nm.
  • LGX™ FF-sarjan nettopaino : 55.5 gg
  • Pakkauksen mitat : 80x103x73 mm
  • Pakkauksen paino : 96 g

Video Ohjeet

TÄRKEÄ ILMOITUS:
***********************************************************************
Tässä video-oppaassa on virhe, joka korjataan pian. Direct Drive Interface -tulppien käyttämiseksi Slice Enginering -suuttimenpäiden kanssa on suositeltavaa käyttää PTFE-putkea suuttimen ja lämpökatkon välissä. Tiedot sen asentamisesta julkaistaan uutena videona. Nämä tiedot eivät vaikuta LGX FF Joustaville-setin käyttöön. Alla on joitakin hyödyllisiä lisätietoja:

PFTE-putken pituudet:
Vanha Mosquito/Mosquito Magnum : 10 mm.
Uusi Mosquito/Mosquito Magnum: 11 mm.
Copperhead ruuvikiinnitys : 30 mm
PTFE-putki on leikattava suoraksi molemmista päistä.
Pieni viiste sisäpuolella on suositeltavaa, mutta ei pakollista.
***********************************************************************

STEP-tiedostoja ladattavaksi

Klikkaa alla olevia linkkejä ladataksesi STEP-tiedostoja, joissa on yksinkertaistetut geometriat kustakin käytettävissä olevasta asetuksesta.

LGX Bowden;
LGX Direct Drive Copperhead-ruuvikiinnitteisellä suuttimenpäällä;
LGX Joustaville oikeanpuoleisella jäähdytyssiilillä ja tuulettimella;
LGX Joustaville vasemmanpuoleisella jäähdytyssiilillä ja tuulettimella;

LGX-liitäntäpistokkeen geometria.
