Kuvaus

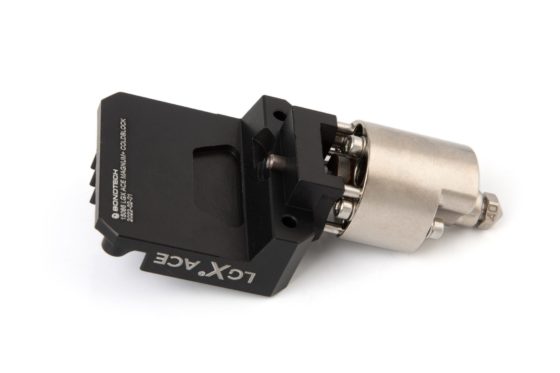

Bondtech LGX ace magnum+ suutinpää
Bondtech LGX ace magnum+ suutinpää on suunniteltu jäykille ja joustaville materiaaleille…
… suurella virtauksella ja parannetulla jäähdytysteholla.
Tärkeimmät edut
- Mahdollistaa teollisuustason volumetriset virtausnopeudet;
- Tukee jäykkiä, joustavia ja pehmeitä materiaaleja;
- Tulostaa joustavia ja pehmeitä materiaaleja nopeammin;
- Helppo jäähdyttää ja asentaa;
- Se on kestävä korkean virtauksen suutinpää;
- Mahdollistaa suuttimenkärjen vaihdon yhdellä kädellä.
Tämä LGX ACE lisäosa tukee vain 1,75 mm:n filamenttia.
Mukana ei ole suutinta, lämmitintä tai termistoria.
Koska suuttimenpää on purettava lämpöelementin (lämpöelementtien) ja termistorien asentamiseksi, tämä suutinpää toimitetaan osana.
Jokainen LGX ACE Magnum+ suutinpää toimitetaan:
- 1 x LGX musta anodisoitu alumiini monoliittinen kylmälohko ja jäähdytyselementti
- 1x Magnum+ Heat Break
- 1x Magnum+ Hot Block
- 1x Bondtech M6x1x7,5 päällystetty messinkisuutin 0,4 mm
- 1 x boorinitridipasta 5 ml ruisku
- 1x Arctic MX-4 Thermal Compound 2g ruisku
- Asennuslaitteisto:
- 4 x 14,5 mm teräsjalat
- 2x M1,5x16mm ruuveja
- 2x M2 aluslevyt
- 6x M2,5×4 mm Ruuvi aluslevyllä
Bondtechiltä ja Slice Engineeringiltä
Tämä LGX ACE Magnum+ on erityinen lyhyen filamenttipolun suutinpää, jonka Bondtech ja Slice Engineering ovat yhdessä kehittäneet käytettäväksi LGX eXtruderin kanssa.
Siinä on Slicen Mosquito Magnum+ bimetallinen lämmönkatkaisutekniikka ja kuparinen teollisuusluokan lämpölohko parantamaan lämpötehokkuutta ja sulatevirtauskapasiteettia.
Sen yhdistäminen LGX:n kanssa muodostaa teollisuustason tulostuspään, joka on erinomainen tulostamaan KAIKKI yleisimmät materiaalit ja erityisesti pehmeät ja joustavat.
Suunniteltu antamaan enemmän virtausta
LGX CHT -suuttimien lanseerausta edeltäneiden pitkien kuukausien syvätestauksen aikana Bondtech huomasi, että käytön jälkeisen filamenttireitin lyhentäminen lisää tilavuusvirtauskapasiteettia. Samoin kuin LGX ACE Mosquito, LGX ACE Magnum+ tarjoaa merkittävän lisäyksen verrattuna Mosquito Magnum+ suuttinpäähän.
Suunniteltu viileämmäksi

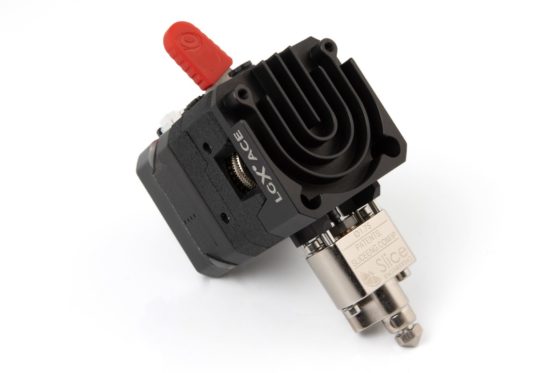

LGX ACE Magnum+ suutinpää sisältää monoliittisen ilmajäähdytteisen kylmälohkon ja jäähdytyselementin, jonka on suunnitellut ja valmistanut Bondtech, joka kytkeytyy LGX suuttimen kanssa liitäntäpistokensa avulla ja lepää suuttimen etuosassa. Jäähdytyssiilissä on reikäkuvio 40×40 tuulettimien kiinnitystä varten.
Testimme osoittavat, että 4010-tuuletin riittää jäähdyttämään kylmälohkon ja lämpökatkon kylmävyöhykkeen kylmälohkon ja jäähdytyselementin monoliittisen rakenteen vuoksi, mikä lisää lämmön siirtymistä ja haihtumista.
Yhteensopivuusvaroitukset
LGX ACE Magnum+ suutinpää ei ole yhteensopiva seuraavien tuotteiden kanssa:
Yhteensopivat suuttimenkärjet
Tämän tuotteen sisältämä lämpölohko on yhteensopiva RepRap-suuttimien standardin kanssa. Alla on luettelo yhteensopivista versioista.
- Bondtechiltä
- Slice Engineeringiltä
Tekniset ominaisuudet
LGX ACE Magnum+ suutinpää
- Kylmälohkon materiaali; Anodisoitu alumiini
- Jäähdytyssiilin materiaali; Anodisoitu alumiini
- Magnum+ lämpökatkon materiaalit: teräsputki; kuparirunko; W2S (Wolframisulfidi) pinnoite.
- Magnum+ lämpölohkon materiaalit: kuparirunko, nikkelipinnoite.
- Maksimi suuttimenkärjen lämpötila: 450°C
- Suuttimen ruuvien suurin kiristysmomentti on 0.3 Nm
- Jäähdytyssiilin/kylmälohkon ruuvien suutin kiristysmomentti on 0.6 Nm
- LGX ACE Magnum+ suutinpään nettopaino: 95.5 g
- Pakkauksen koko: 80 x 103 x 73mm
- Pakkauksen paino: 135.5g
Lataa pakattu tekninen piirustus PDF-tiedosto.
Avaa tekninen piirrustus PDF-tiedosto.
LGX ACE Magnum+ Hotend
SKU: EXT-LGX-ACE-MMP
