Kuvaus
Bondtech INDX työkalutelakan laitteistotarvikkeet
Bondtech INDX työkalutelakan laitteistotarvikkeet – Rakenna kustomoitu telakointi INDX-työkalutelakan laitteistosarjalla.
Sopivat mekaaniset osat räätälöityyn integrointiin.
INDX-työkalutelakan laitteistosarja sisältää kaikki ei-tulostettavat komponentit, joita tarvitaan kustomoidun telakointiaseman rakentamiseen INDX-ekosysteemiin.
Tämä sarja on ihanteellinen käyttäjille, joiden tulostimissa ei käytetä tavallisia 1515-alumiiniprofiileja. Sen avulla voit hyödyntää viitemalliamme (Reference Geometry) oman kiinnikkeesi suunnitteluun ja tulostamiseen varmistaen samalla, että toiminnallinen mekaniikka on sataprosenttisen aitoa ja alkuperäistä.
Sarja sisältää erittäin tarkan aktivointimagneetin (Activation Magnet) lukitusmekanismin laukaisemiseksi, kaksi telakointimagneettia (Docking Magnets) työkalupään varmaan paikallaanpitoon, tarkkuusjousen sekä kaikki tarvittavat kiinnikkeet täysin toimivan työkalutelakan kokoamiseen.
Suunnittele ilman rajoja: INDX-työkalutelakan laitteistosarja (DIY)
INDX-työkalutelakan laitteistosarja on välitön komponenttipaketti edistyneille kustomoijille ja laiterakentajille. Jos tulostimesi runko ei käytä tavallisia 1515-alumiiniprofiileja tai jos olet suunnittelemassa täysin ainutlaatuista työkalujen säilytysratkaisua (tool-banking), tämä sarja tarjoaa kriittiset ja toiminnalliset mekaaniset osat, joilla herätät suunnitelmasi eloon.
Järjestelmän sydän
Vaikka voit vapaasti tulostaa tai työstää telakan rungon itse, toiminnallinen vuorovaikutus tulostuspään kanssa vaatii äärimmäistä tarkkuutta. Tämä sarja sisältää insinööritiimimme määrittelemät tarkat magneetit ja jouset virheettömän toiminnan takaamiseksi:
- Aktivointimagneetti: Juuri oikean kokoinen ja voimakkuudeltaan sopiva magneetti, jota tarvitaan laukaisemaan luotettavasti tulostuspään sisäinen ratasmekanismi lukitusta ja avaamista varten.
- Telakointimagneetit: Korkeatehoinen magneettipari, joka pitää tulostuspään tukevasti paikoillaan vetämällä puoleensa työkalussa olevia magneetteja.
- Jousi & kiinnikkeet: Kaikki tarvittavat ruuvit sekä tarkkuusjousi mekaanisen kokoonpanon loppuunsaattamiseksi.
Suunniteltu kehittäjille
Nämä mekaaniset osat on tarkoitettu käytettäväksi yhdessä viitemallimme (Reference Geometry) kanssa. Lataa vain CAD-tiedostot tietopankistamme (knowledge base) saadaksesi kriittiset mitat ja etäisyydet, ja suunnittele sitten oma kiinnikkeesi sopimaan pyöreisiin johteisiin, jyrsittyihin levyihin tai tulostuskammion ahtaisiin kulmiin.
Huomaa
Tämä sarja ei ole yhteensopiva Prusa Core1 -tulostimen INDX-järjestelmässä käytettävien työkalutelakoiden (ToolDocks) kanssa, sillä se käyttää erilaista laitteistoa/mekaniikkaa.
Rakenna omalla tavallasi
Olitpa sitten päivittämässä vanhempaa tulostinta (retrofitting) tai rakentamassa täysin uutta kinemaattista järjestelmää, tämä laitteistosarja yhdistää oman kustomoidun suunnitelmasi ja INDX-ekosysteemin koetun luotettavuuden saumattomasti toisiinsa.

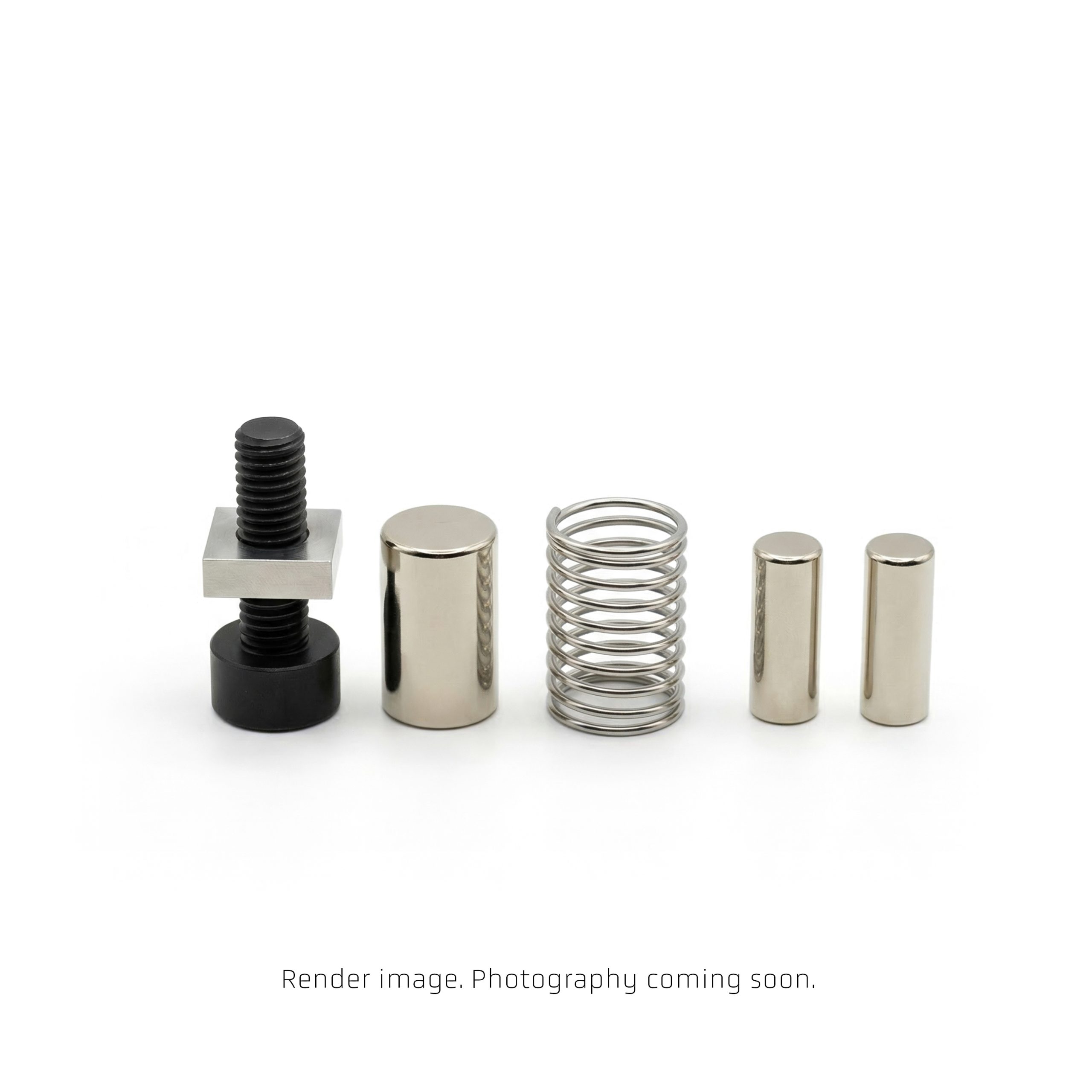

Pakkauksen sisältö:
- Neodyymisauvamagneetti (5 × 8,47 mm) | 1 kpl
- Neodyymisauvamagneetti (3 × 8 mm) | 2 kpl
- Jousi | 1 kpl
- M3-neliömutteri | 1 kpl
- M3x10-ruuvi | 1 kpl
