Kuvaus

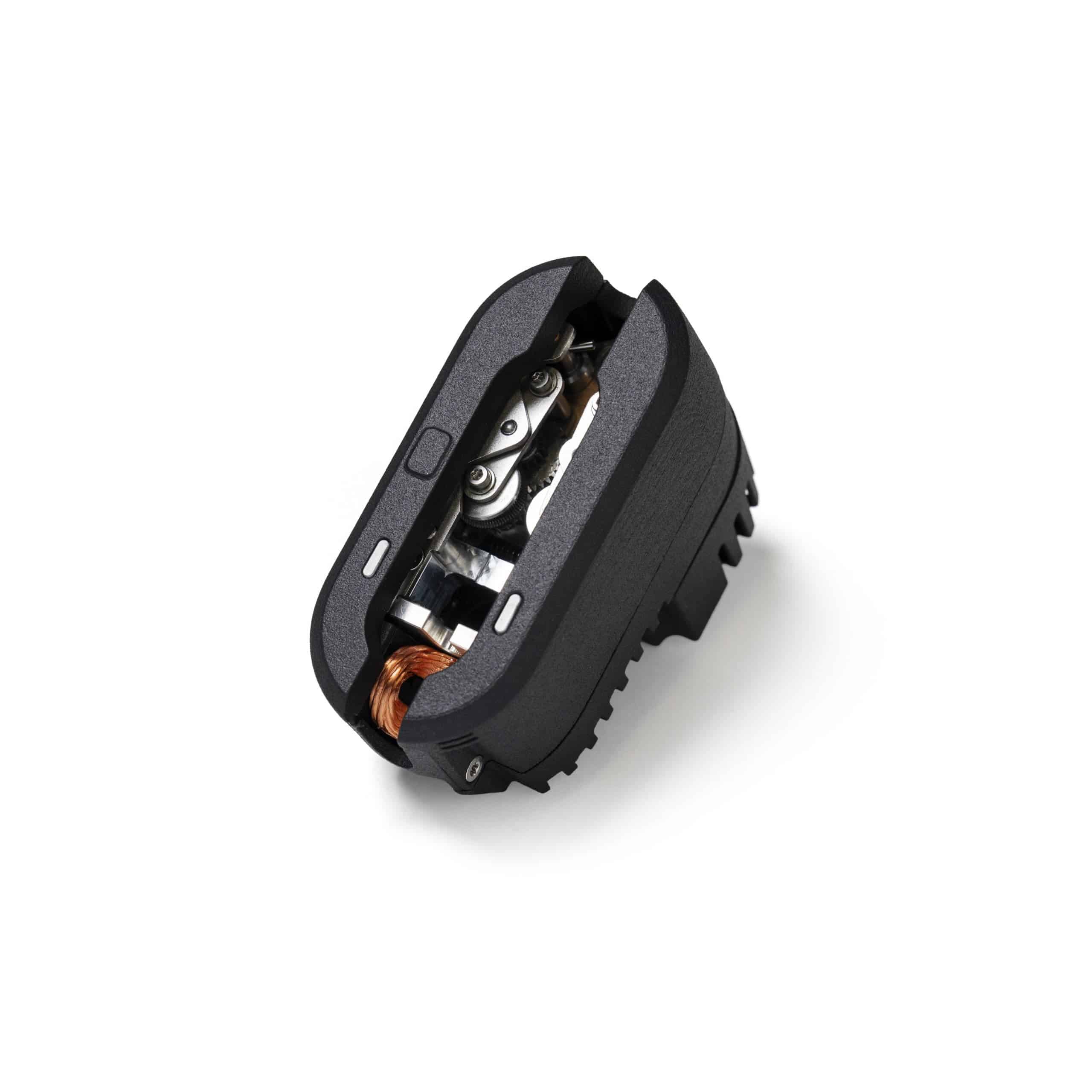

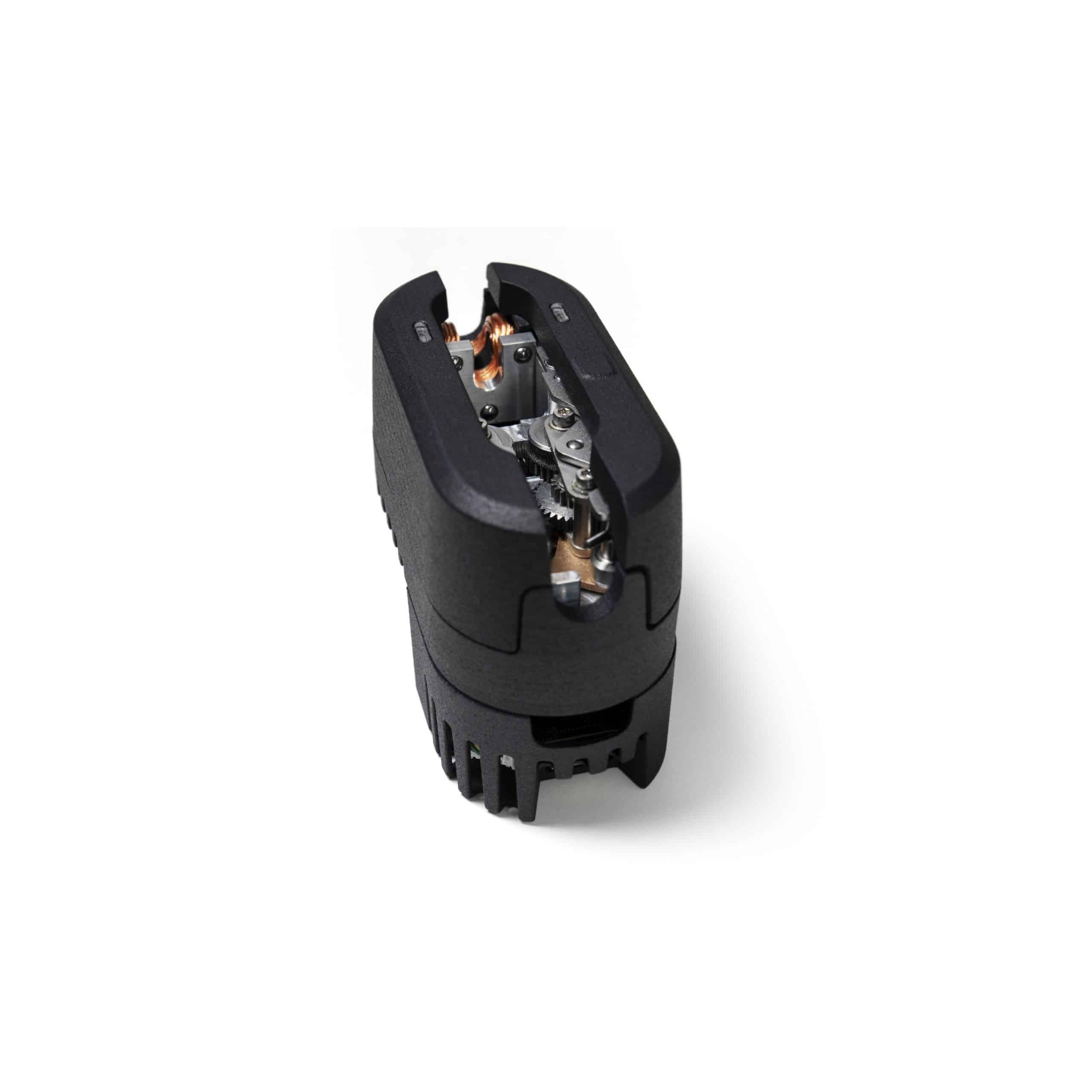

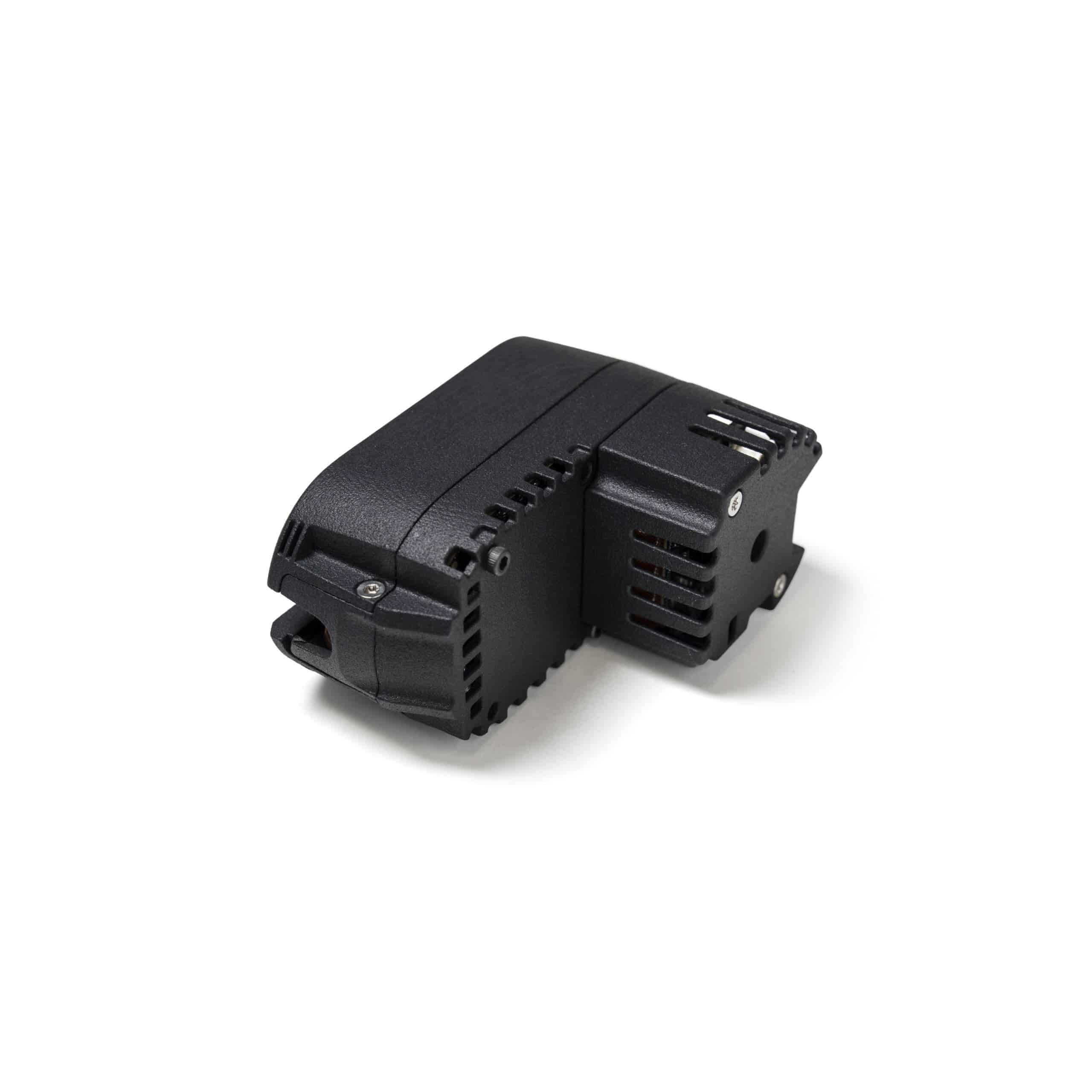

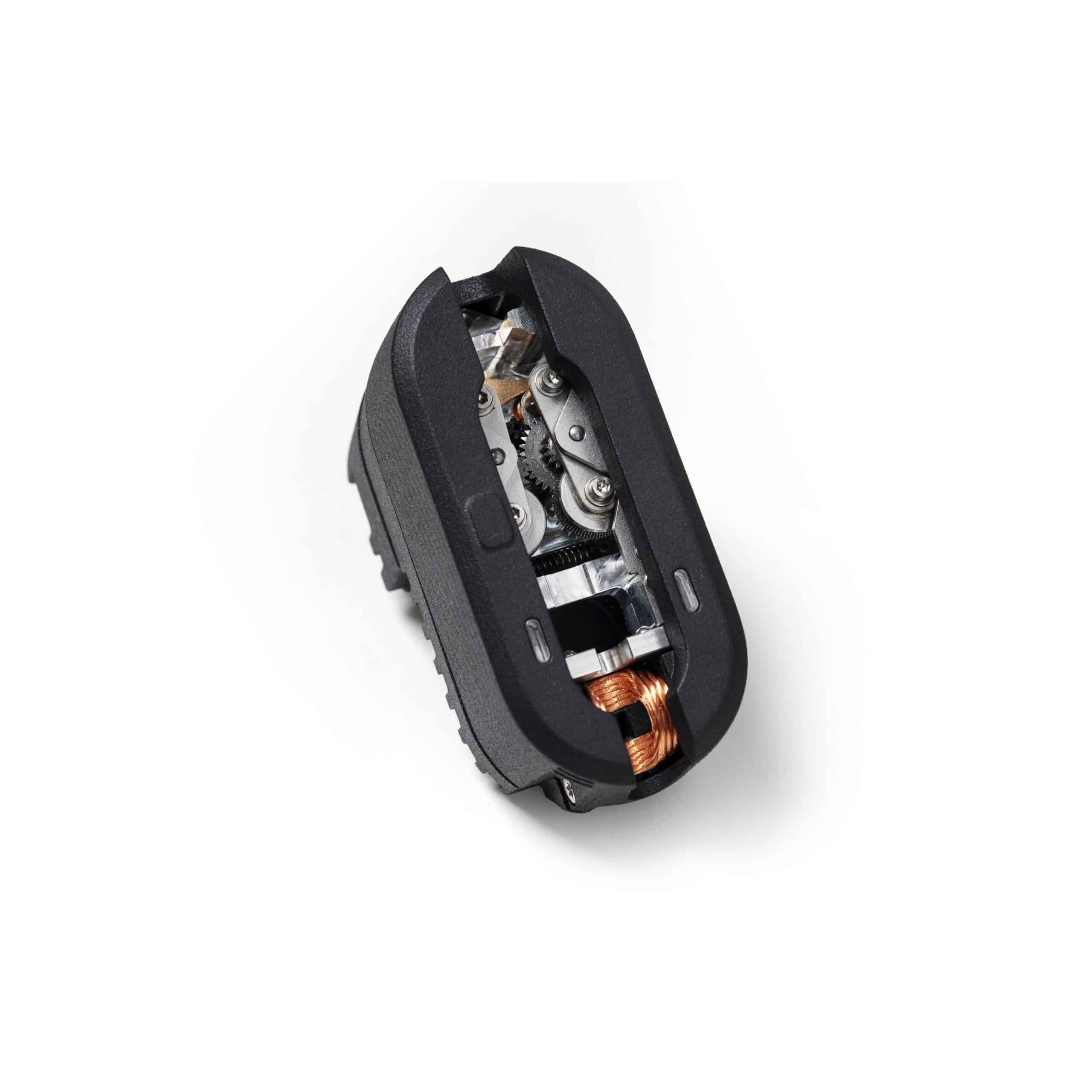

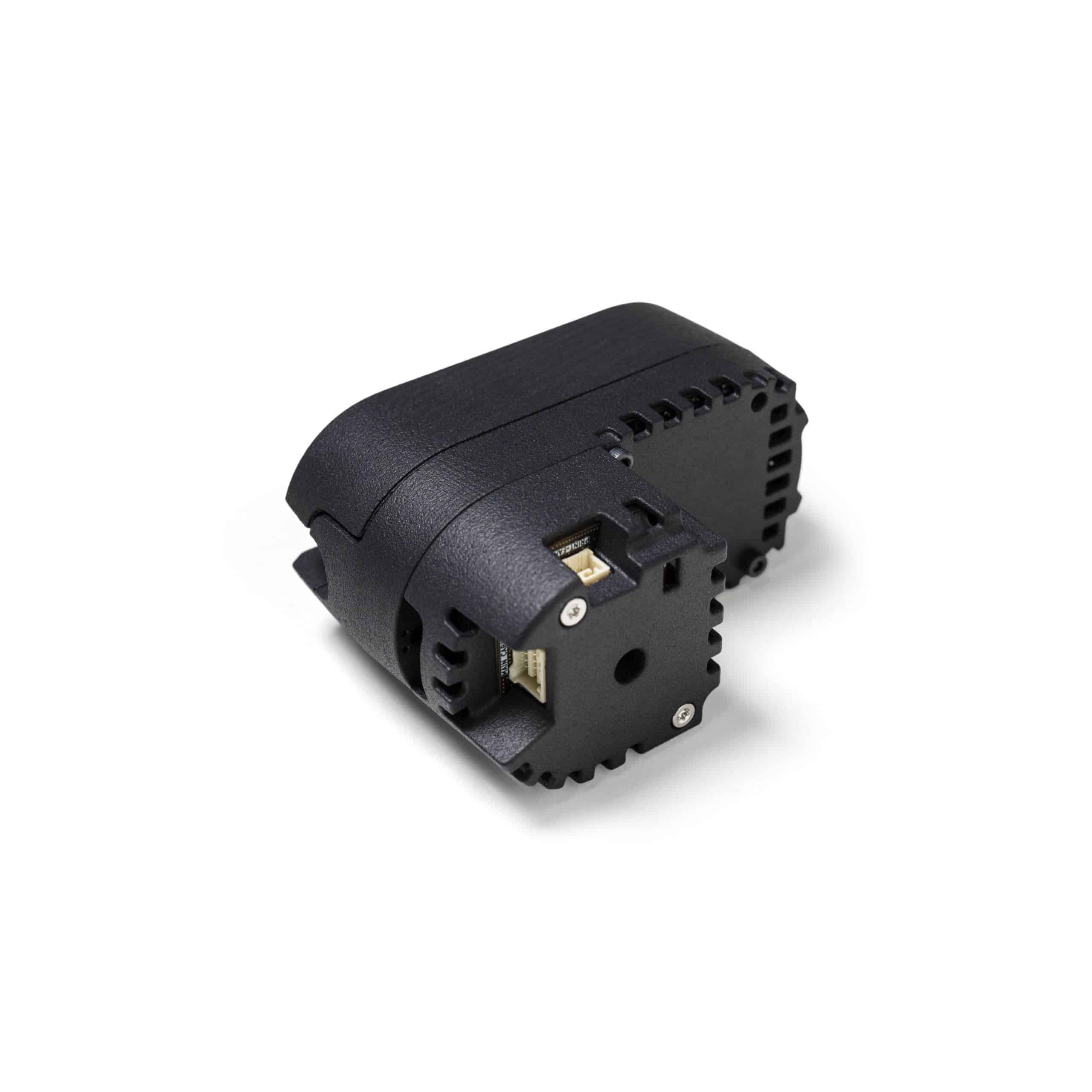

Bondtech INDX tulostuspää
Bondtech INDX tulostuspää – INDX-tulostuspää induktiopohjaiseen työkalunvaihtoon ja suorituskykyiseen 3D-tulostukseen
Seuraavan sukupolven suorituskykyä kompaktissa paketissa.
Erillinen INDX-tulostuspää on Bondtechin induktiopohjaisen ekosysteemin ydinyksikkö. Se on suunniteltu edistyksellisiin mukautettuihin integraatioihin (Voron, RatRig ja omavalmisteiset tulostimet), ja siinä yhdistyvät tukkeutumaton, avattava ekstruuderimme sekä induktiolämmityksen nopeus ja luotettavuus.
Tulostuspäätä ohjaa yhdessä Duet3D:n kanssa kehitetty kustomoitu sisäinen piirilevy, ja se tukee sekä USB- että CANbus-liitäntöjä. Siinä on sisäänrakennettu venymäliuska-anturi (loadcell) tarkkaan pedin mittaukseen (probing), SZP-kelaportti nopeaan alustan skannaukseen sekä yksi LED-portti työvalolle.
Modulaarisen jäähdytysliitännän ansiosta tulostuspää tukee joko CPAP-puhallinta tai laitteessa itsessään olevia puhaltimia. INDX-tulostuspää on se kevyt ja johdoton moottori, jota suorituskykyinen tulostimesi on odottanut.
Jokainen INDX-tulostuspää sisältää Link Board -liitäntäkortin ja kaapelit sen yhdistämiseksi tulostimeesi. Standardi USB-kaapeli (isäntälaitteesta Link Board -korttiin) tarvitaan erikseen, eikä se sisälly pakkaukseen.
Innovaation moottori: INDX-tulostuspää
INDX-tulostuspää on Bondtechin vallankumouksellisen työkalunvaihtoekosysteemin sykkivä sydän. Tämä erillinen yksikkö on suunniteltu nopeuden, luotettavuuden ja ehdottoman tarkkuuden ehdoilla, ja se pakkaa kokonaisen valikoiman seuraavan sukupolven teknologiaa kompaktiksi ja kevyeksi paketiksi. Päivitätpä sitten olemassa olevaa tulostinta tai suunnittelet mukautettua kinemaattista järjestelmää, INDX-tulostuspää on äärimmäinen päätelaite.
Johdoton lämpöteho
INDX määrittelee suuttimenpään uudelleen poistamalla johdot kokonaan. Kehittyneen induktiolämmityksen ansiosta tulostuspää käyttää keveitä passiivisia työkaluja ilman hauraita lämmitysvastuksia tai termistorikaapeleita. Tämä ”kosketukseton” lähestymistapa vähentää merkittävästi liikkuvaa massaa, mikä mahdollistaa suuremmat kiihtyvyydet ja poistaa dynaamisten työkalunvaihtojärjestelmien yleisimmän vikaantumispisteen.
Älykkyyttä suunnittelussa
Kotelon sisällä on räätälöity, tiiviissä yhteistyössä Duet3D:n kanssa kehitetty tulostuspään piirilevy. Nämä aivot tarjoavat:
- Yleismaailmallinen liitettävyys: Natiivi tuki sekä USB- että CANbus-liitännöille, mikä mahdollistaa saumattoman integraation melkein mihin tahansa nykyaikaiseen tulostinarkkitehtuuriin.
- Älykäs tunnistus: Sisäänrakennettu venymäliuska-anturi (loadcell) tarjoaa poikkeuksellisen tarkan pedin mittauksen (probing), ja erillinen SZP-kelaportti mahdollistaa salamannopean, kosketuksettoman alustan skannauksen.
- Integroitu ohjaus: Sisältää integroidun USB-keskittimen, yhden erillisen LED-portin sekä portin X-akselin rajakytkimelle (X-endstop), mikä pitää johdotuksen siistinä ja minimaalisena.
Mukautuva jäähdytys ja ekstruusio
INDX on rakennettu mukautumaan. Sen modulaarinen jäähdytysliitäntä tukee korkean virtauksen CPAP-järjestelmiä, kompakteja kahden 4010-puhaltimen kokoonpanoja tai käyttäjän itse suunnittelemia ilmanohjaimia avoimen referenssigeometriamme ansiosta. Filamentin syöttöä ohjaa tavaramerkkiasemaan noussut avattava ekstruuderimme (suulakepuristin) – mekanismi, joka on suunniteltu välittömään, korkean vääntömomentin pitoon. Tämä estää filamentin kalvautumisen ja varmistaa luotettavan käynnistyksen jokaisessa työkalunvaihdossa.
Perusta skaalautuvuudelle
Yhden työkalun tehopesästä aina usean työkalun järjestelmiin – INDX-tulostuspää on suunniteltu skaalautumaan. Erittäin tarkan kinemaattisen kytkennän ja vankan elektroniikan ansiosta se tarjoaa toistettavuuden, jota vaaditaan monimutkaiseen, useita materiaaleja hyödyntävään valmistukseen.
Suorituskyky uudelleenmääriteltynä: Ohuet passiiviset INDX-työkalut
Passiivinen INDX-työkalu on läpimurtokomponentti, joka tekee koko ekosysteemistä mahdollisen. Karsimalla pois perinteisten suuttimenpäiden lämmitysvastukset, termistorijohdot ja raskaat lämpölokot, olemme luoneet suutinkokoonpanon, joka on ohuempi, kevyempi ja huomattavasti luotettavampi – suorituskyvystä tinkimättä.
Puhdasta suorituskykyä, nolla elektroniikkaa
Tämä on ”passiivinen” laite sanan varsinaisessa merkityksessä. Se ei sisällä elektroniikkaa, liittimiä eikä liikkuvia osia. Sen sijaan se tukeutuu INDX-tulostuspään sisällä olevaan induktiokelaan, joka tuottaa lämpöä kosketuksettomasti. Tämä tarkoittaa, että itse työkalu on uskomattoman kestävä – siinä ei ole vikaantuvia puristusliitoksia, jatkuvasta liikkeestä väsyviä johdotuksia eikä rikkoutuvia herkkiä antureita.
Höyhenenkevyt ketteryys
Passiivinen työkalu painaa vain murto-osan standardista tulostuspäästä, mikä minimoi portaaliin (gantry) kohdistuvan liikkuvan massan. Tämä vähennys mahdollistaa suuremmat kiihtyvyydet ja vähentää pintavärinää (ghosting/ringing). Kun tämä yhdistetään CHT-teknologian korkeaan virtauskapasiteettiin, voit puskea tulostusnopeutesi äärirajoille.
Saumaton integraatio
Passiivinen työkalu on suunniteltu sopimaan täydellisesti yhteen avattavan INDX-ekstruuderin kanssa, ja siinä on suoraviivainen filamenttipolku, joka mahdollistaa ekstruuderin hammasrattaiden kytkeytymisen suoraan. Erittäin tarkan kinemaattisen kytkennän ansiosta jokainen työkalu varmistaa mikronintarkan toistettavuuden kerros kerrokselta.
