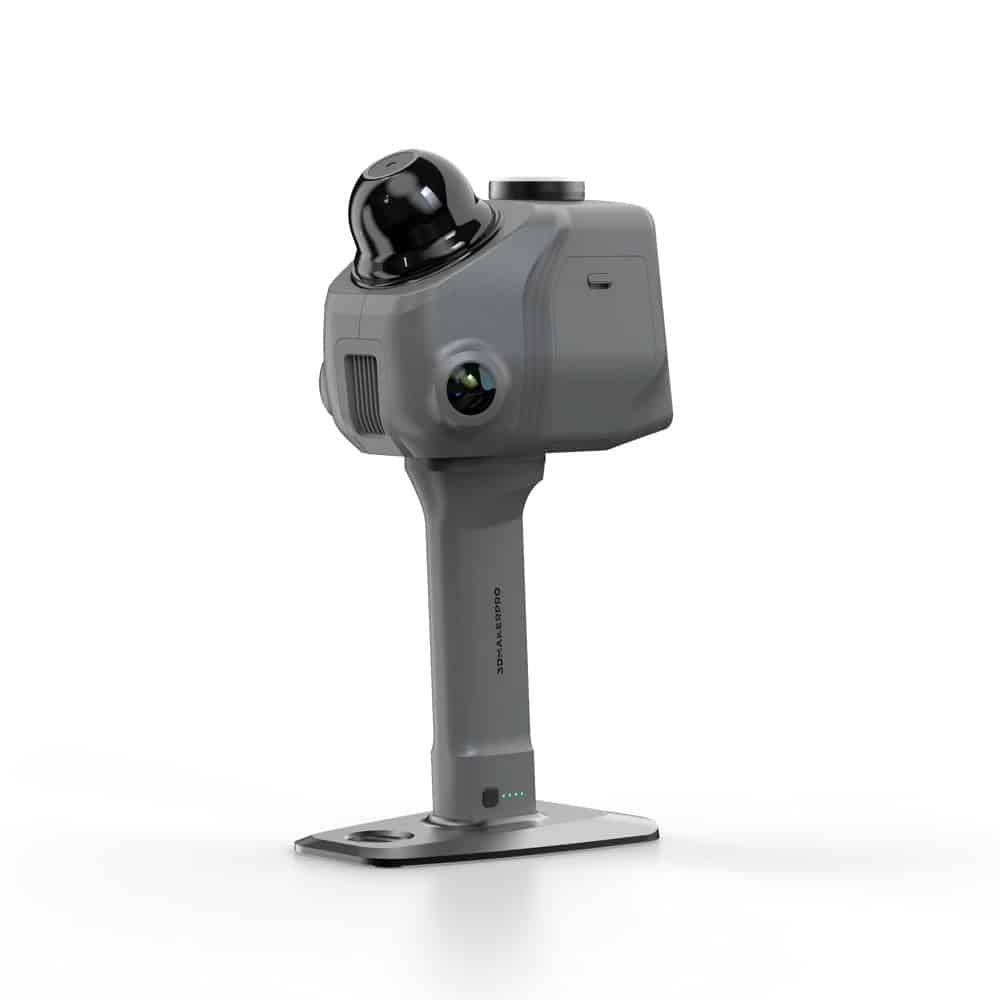

3DMakerpro Raven LiDAR 3D-skanneri
3DMakerpro Raven LiDAR 3D-skanneri. 3DMakerpro Raven -sarja tarjoaa valikoiman ammattitason kädessä pidettäviä LiDAR-skannereita, jotka on suunniteltu kuromaan umpeen korkealaatuisen maanmittauksen ja luovan 3D-mallinnuksen välinen kuilu. Ravenin Standard-, Max- ja Max RTK -versiot tarjoavat tarkkuutta ja tehokkuutta kaikissa valaistusolosuhteissa, ja niissä on integroitu 3,9 tuuman AMOLED-kosketusnäyttö reaaliaikaista seurantaa varten. Olipa kyseessä laajojen ympäristöjen dokumentointi tai hyperrealististen digitaalisten kaksosten luominen, tämä monipuolinen työkalu mukautuu erityisiin tarkkuus- ja yksityiskohtaisuusvaatimuksiisi.
Tärkeimmät ominaisuudet
- Nopea tallennus: 150 000 pistettä sekunnissa takaa nopean tiedonkeruun.
- Integroitu näyttö: 3,9 tuuman AMOLED-näyttö reaaliaikaiseen visuaaliseen seurantaan.
- Tarkkuus: 20 mm tarkkuus 10 metrin etäisyydeltä, ihanteellinen tilojen dokumentointiin.
- Natiivituki: Tukee suoraan 4K-väripistepilviä ja 3D Gaussian Splatting -tekniikkaa.
- Monipuolinen näkökenttä: 360 asteen horisontaalinen näkökenttä kattavaan ympäristön skannaukseen.
- Vaihdettava akkukahva: 12 000 mAh akkukahva tarjoaa jopa kaksi tuntia jatkuvaa käyttöä.
Ammattitason LiDAR-suorituskyky kädessäsi
Raven-sarja määrittelee uudelleen kädessä pidettävän LiDAR-teknologian mahdollisuudet. Hyödyntämällä korkeatehoista 905 nm:n laseria, skanneri tarjoaa vaikuttavan jopa 100 metrin skannausetäisyyden, mikä tekee siitä yhtä kyvykkään niin ahtaissa sisätiloissa kuin laajoissa ulkokohteissakin. 150 000 pisteen sekuntivauhdilla voit digitoida monimutkaisia ympäristöjä murto-osassa perinteisten menetelmien vaatimasta ajasta, säilyttäen samalla vakaan 2 cm tarkkuuden 10 metrin etäisyydellä.

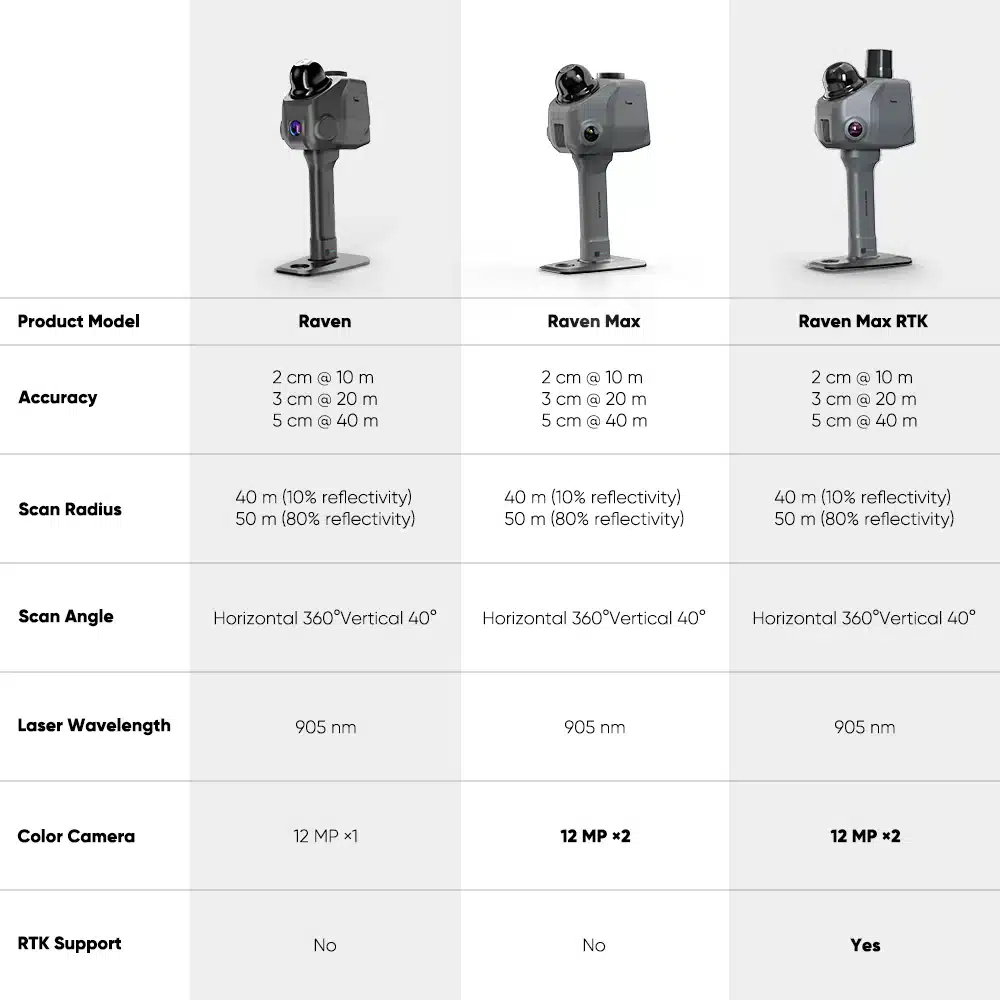

Räätälöityä erinomaisuutta: Standard, Max ja Max RTK
Vastatakseen eri alojen vaatimuksiin Raven on saatavilla kolmena eri kokoonpanona. Standard-malli tarjoaa vankan lähtökohdan geometrian tallennukseen ja skannaukseen, kun taas Max-versio parantaa lopputulosta korkealaatuisilla tekstuureilla integroidun kameransa ansiosta. Niille, jotka vaativat äärimmäistä tarkkuutta, Max RTK -versio sisältää ulkoisen 360 asteen kameran. Tämä mahdollistaa täysin upottavan värien tallennuksen ja entistä korkeamman resoluution 3D Gaussian Splatting (PLY) -tulokset, jotka sopivat täydellisesti elokuvallisiin VR- ja AR-sovelluksiin.
Saumaton itsenäinen työnkulku

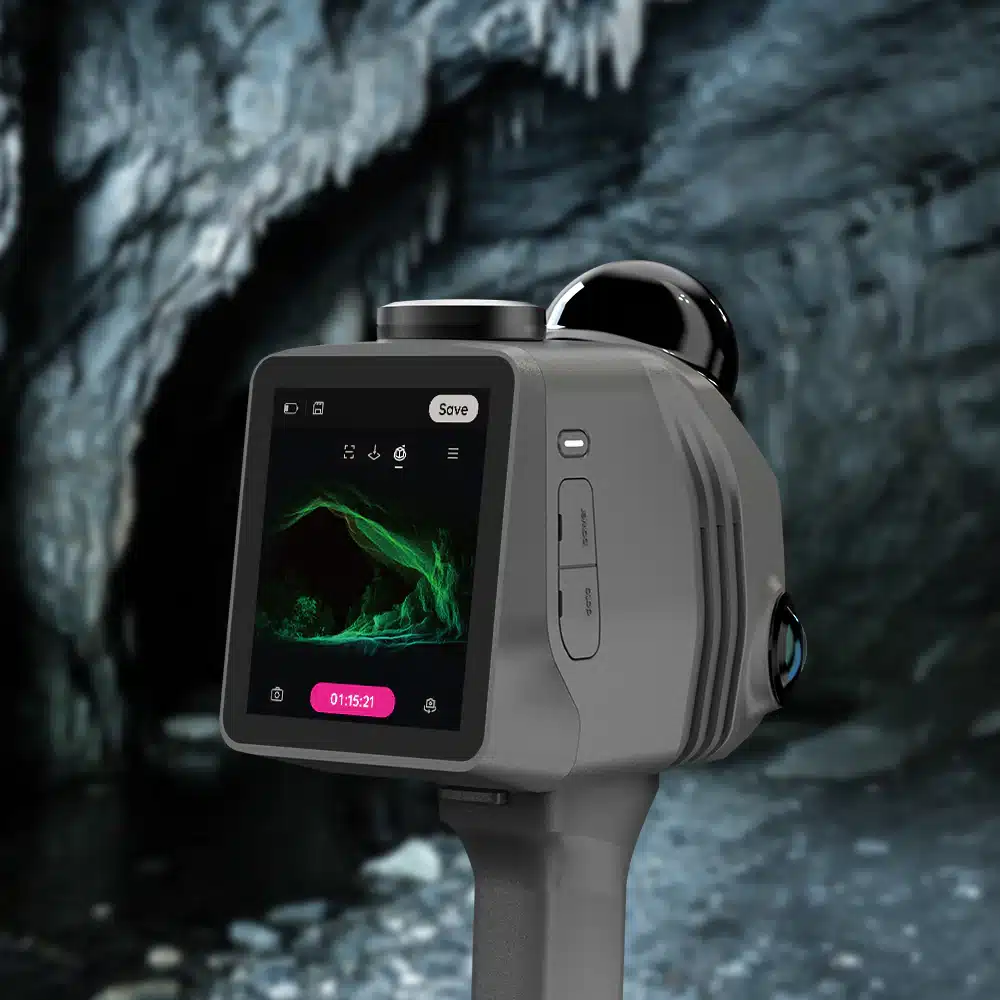

Yksi Ravenin merkittävimmistä eduista on sen täydellinen riippumattomuus muista laitteista. 8-ytimisen 2,4 GHz:n prosessorin ja 32 Gt:n sisäisen tallennustilan ansiosta voit suorittaa kokonaisia skannauksia ilman kytkentää kannettavaan tietokoneeseen tai älypuhelimeen. Kirkas, 700 nitin AMOLED-kosketusnäyttö varmistaa, että näet tarkalleen mitä tallennat, jopa suorassa auringonpaisteessa. Tämä itsenäinen toimintakyky tekee Ravenista ihanteellisen kumppanin kenttätyöhön, jossa liikkuvuus on avainasemassa.
Rakennettu kenttätyöhön
Vain 1,1 kg painava Raven on suunniteltu kannettavuutta ja kestävyyttä silmällä pitäen. “Swap & Go” -akkujärjestelmässä on irrotettava 12 000 mAh:n akkukahva, jonka avulla voit vaihtaa virtalähteen nopeasti ja jatkaa työskentelyä suurissa projekteissa ilman keskeytyksiä. Vankan rakenteensa ja monipuolisten kiinnitysvaihtoehtojen – mukaan lukien dronetuen – ansiosta Raven on luotettava työkalu arkkitehdeille, insinööreille ja digitaalisille taiteilijoille, joiden on tallennettava maailma kolmiulotteisena.
Tarkka skannaus, yksinkertaistettuna
Yhdistämällä vankat SLAM-algoritmit, laajennetun 50 metrin kantaman ja erittäin laajan näkökentän (FOV), Raven Lidar tallentaa vaivattomasti suuria ja monimutkaisia ympäristöjä erittäin tarkasti.
Keskity skannaamiseen, älä tekniikkaan
Parannettu SLAM yhdistää pistepilvi-, kuva-, IMU- ja GPS-tiedot ristiinvalidointia varten. Tämä vähentää käyttäjän liikkeistä aiheutuvaa pistepilven siirtymää (drift) ja varmistaa, että jokainen skannaus kohdistuu tarkasti osaksi kokonaisuutta.
Kompakti laite, laaja kattavuus
Tehokkaan 40–50 metrin tunnistusalueensa ansiosta Raven parantaa merkittävästi skannaustehokkuutta laajoissa ympäristöissä, kuten luolissa, stadioneilla ja kaupunkien kaduilla.

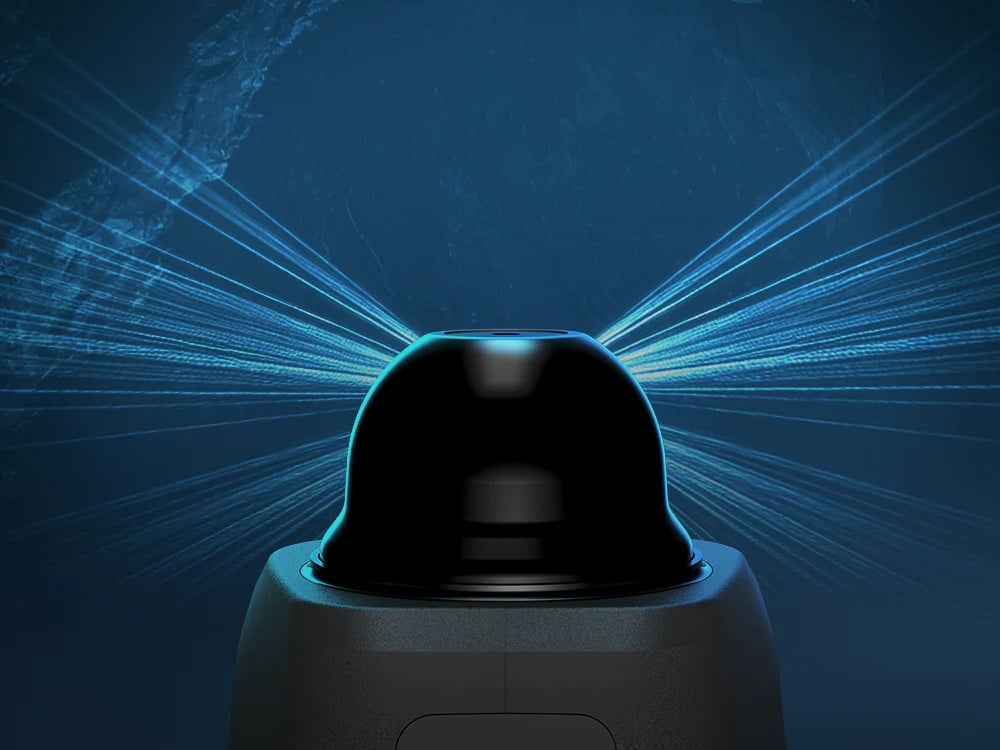

Näe enemmän, missaa vähemmän

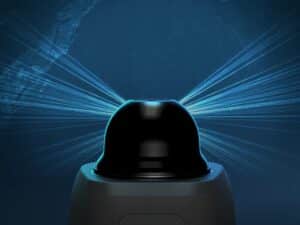

Ravenin skannausnäkökenttä on 360° x 40°, mikä vähentää tehokkaasti katvealueita skannausalueen ylä- ja alareunassa ja varmistaa luotettavan yhden pyyhkäisyn skannauksen.
Todellisuudesta digitaaliseksi väriksi
Sisäänrakennettu 12 MP:n 1/2 tuuman kamerajärjestelmä mukautuu automaattisesti sisä- ja ulkovalaistukseen tallentaen erittäin yksityiskohtaisia 4K-kuvia heti käyttövalmiina.
Todellisuudesta digitaaliseksi väriksi
Korkealaatuinen 12 megapikselin 1/2 tuuman kamerajärjestelmä tallentaa yksityiskohtaista 4K-kuvamateriaalia ja mukauttaa valotuksen automaattisesti sekä sisä- että ulkotiloihin. Näitä kuvia käytetään RGB-pistepilvien ja Gaussian Splatting -kohtausten luomiseen realistisilla väreillä ja valaistuksella.

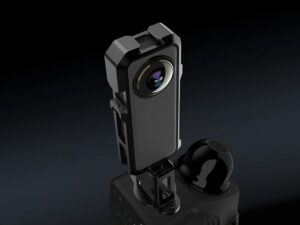

Rakennettu edistyneeseen visuaaliseen tallennukseen

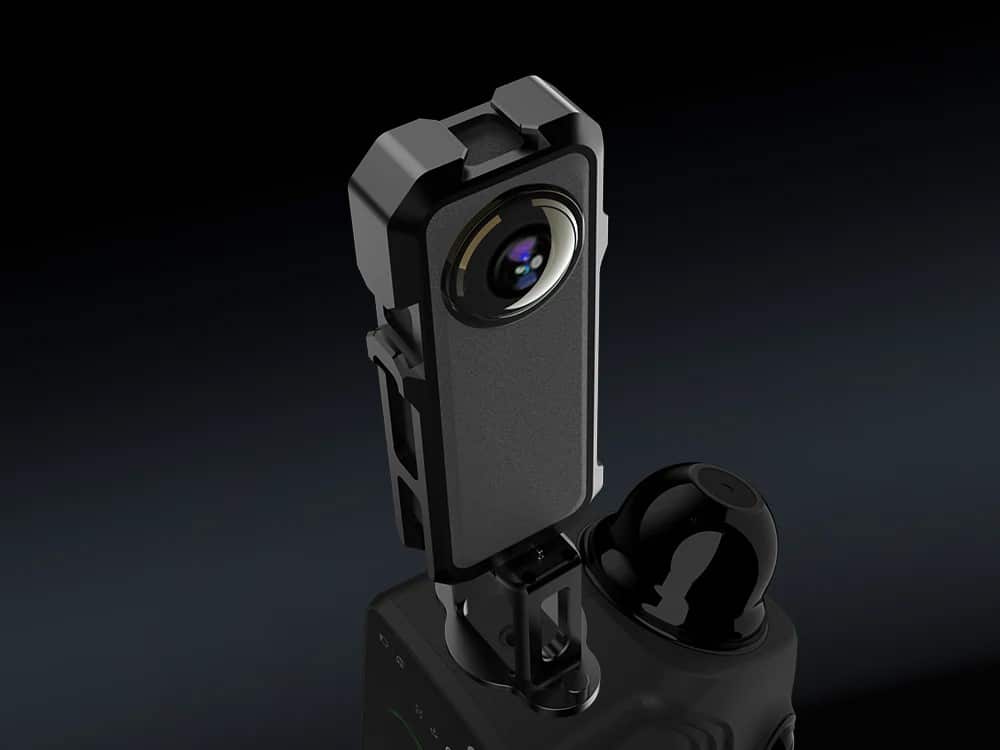

Korkean tason visuaalisiin työnkulkuihin Raven tukee ulkoisia kolmannen osapuolen 360-kameroita, mikä mahdollistaa laajemmat näkökulmat ja korkeamman resoluution väritallennuksen tarvittaessa.

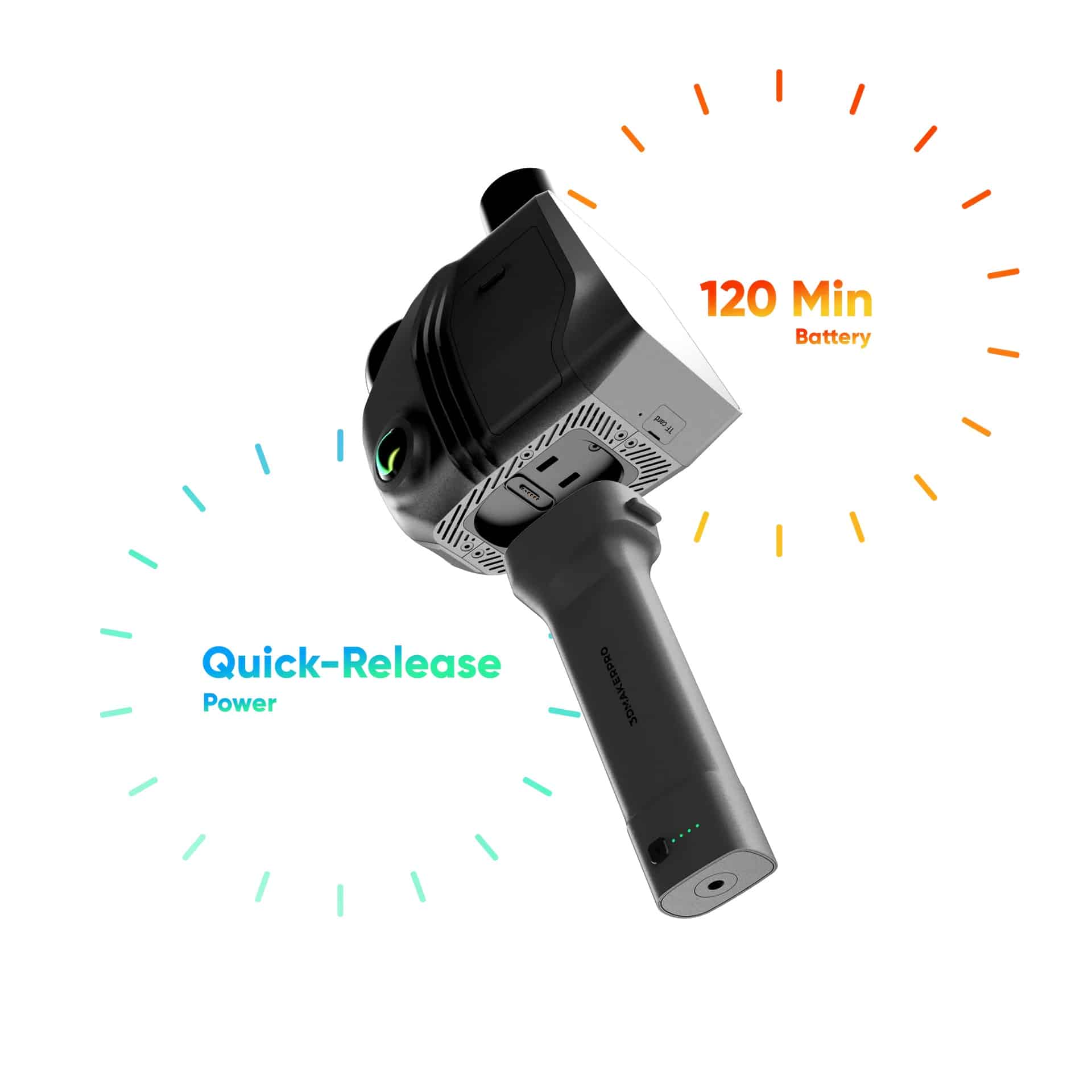

Jatkuvaa luovuutta
Jokainen akku tukee jopa kahden tunnin skannausta, ja pikavaihtomekanismin ansiosta voit jatkaa projektia keskeytyksettä.

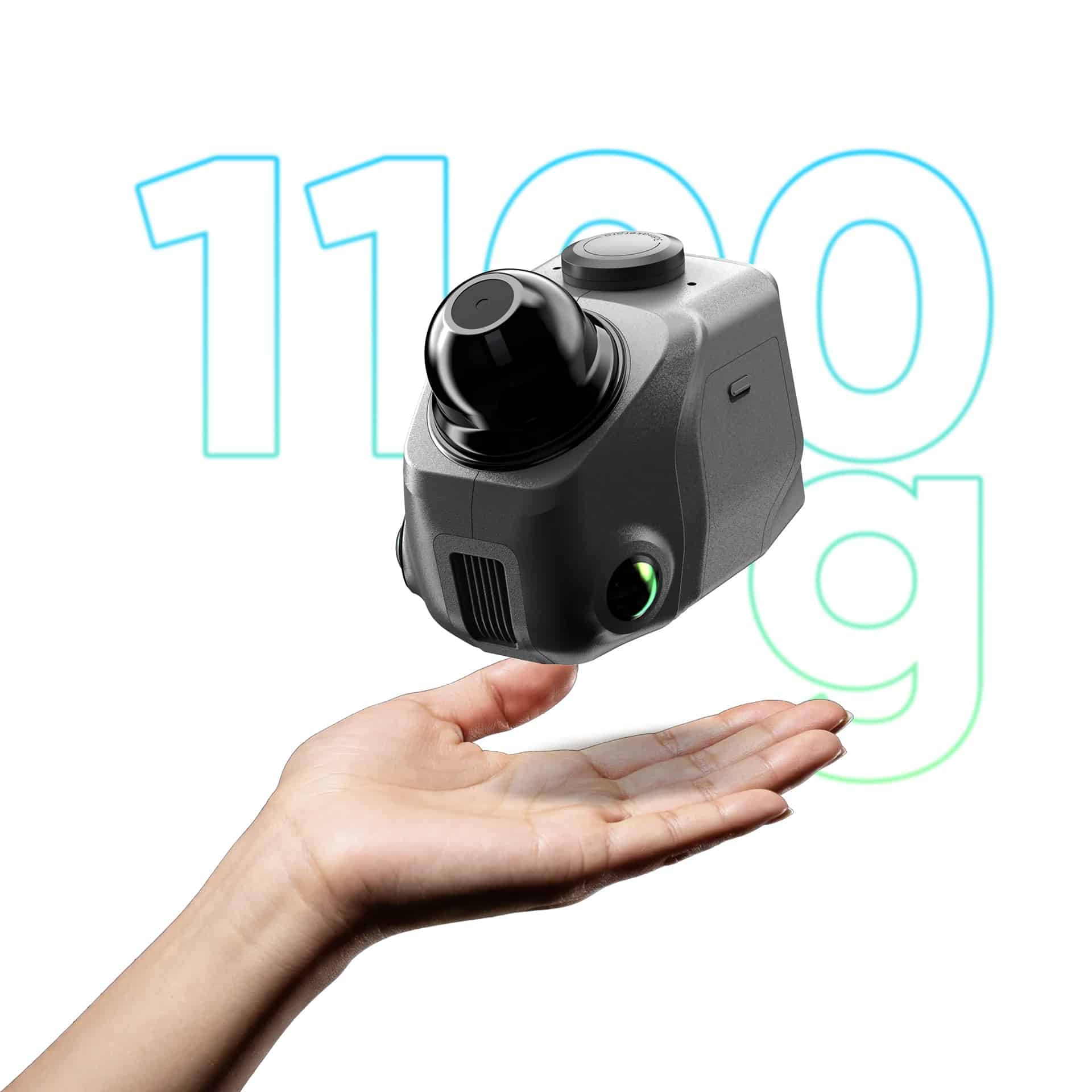

Kevyt ja kannettava
Vain 1100 g painava Raven on suunniteltu kannettavaksi kaikkialle. Sen kompakti runko yhdistää tehokkaat skannausominaisuudet erittäin kannettavaan muotoon.
Tekniset tiedot 3DMakerpro Raven LiDAR 3D-skanneri
Skannaussuorituskyky
- Tarkkuus: 2 cm @ 10 m / 3 cm @ 20 m / 5 cm @ 40 m
- Skannausalue: 80–100 metriä
- Skannauskulma (FOV): Horisontaalinen 360°, Vertikaalinen 40°
- Pistepilven taajuus: 150 000 pistettä/sekunti
Kuvaus ja optiikka
- Kennon koko: 1/2″
- Väritekstuurit:
-
- Raven: 1 x 12 MP kamerajärjestelmä
- Raven Max / Max RTK: 2 x 12 MP kamerajärjestelmä
-
- HDR-tila: Ei
- Laserlähteen aallonpituus: 905 nm
- Silmäturvallisuus: Luokka 1 (IEC60825-1:2014) – turvallinen silmille
Laitteisto ja liitännät
- Kokoonpano: 8-ydin 2.4GHz, 32 Gt (tukee TF-muistikorttilaajennusta)
- Näyttö: 3,9″ AMOLED
- Akkukahva: 12 000 mAh (2 tunnin käyttöaika, tukee ulkoista virransyöttöä käytön aikana)
- Tiedonsiirto: 1 x USB Type-C
- Virransyöttö: 1 x PD 65W USB Type-C
- Verkkotuki: Wi-Fi 5
- Laajennustuki:
-
- RTK-laajennussarja (Raven Max RTK)
- Insta360 X4/X5 -laajennussarja
- Eri lisävarusteet (polkupyörä-, auto-, reppu- ja dronesarjat jne.)
-
Fyysiset tiedot
- Paino: 1,1 kg
- Mitat: 148 x 288 x 98 mm
Ohjelmisto ja järjestelmävaatimukset
- Tallennusmuodot: LAS, PCD, PLY, OBJ, E57, XYZ
- Käyttöjärjestelmä: Windows 11+ (ei yhteensopiva macOS:n kanssa)
- Suositeltu kokoonpano: Intel Core i7, 64 Gt RAM, NVIDIA RTX 4060 (16 Gt VRAM)
- Minimikokoonpano: Intel Core i7, 32 Gt RAM, NVIDIA RTX 3060 (8 Gt VRAM)
- Huom: Gaussian Splatting on tuettu vain NVIDIA-näytönohjaimilla.
Usein kysytyt kysymykset 3DMakerpro Raven LiDAR 3D-skanneri
Mitä ohjelmistoa voin käyttää skannaustietojeni käsittelyyn?
Voit käsitellä skannaustietosi Ray Studiolla, joka on virallinen kumppaniohjelmisto kaikille 3DMakerPron spatiaalisille skannereille. Ray Studio tukee täysin edistyneitä ominaisuuksia, kuten väripistepilviä ja Gaussian Splatting -tekniikkaa, tarjoten korkealaatuisia 3D-tuloksia vaivattomasti.
- Suositeltu kokoonpano: Intel Core i7 (tai parempi), 64 Gt RAM ja NVIDIA RTX 4060 (16 Gt VRAM).
- Minimivaatimukset: Intel Core i7, 32 Gt RAM ja NVIDIA RTX 3060 (8 Gt VRAM).
- Käyttöjärjestelmä: Windows 10/11 (64-bittinen) molemmille kokoonpanoille.
Onko Ravenilla minimiskannausetäisyyttä? Tarkoittaako mainittu 10 metriä, ettei sillä voi skannata lähempänä olevia kohteita?
Mitä eroa on Ravenilla ja iPhonen LiDARilla?
Mitä eroa on Raven- ja Eagle LiDAR -skannereilla?

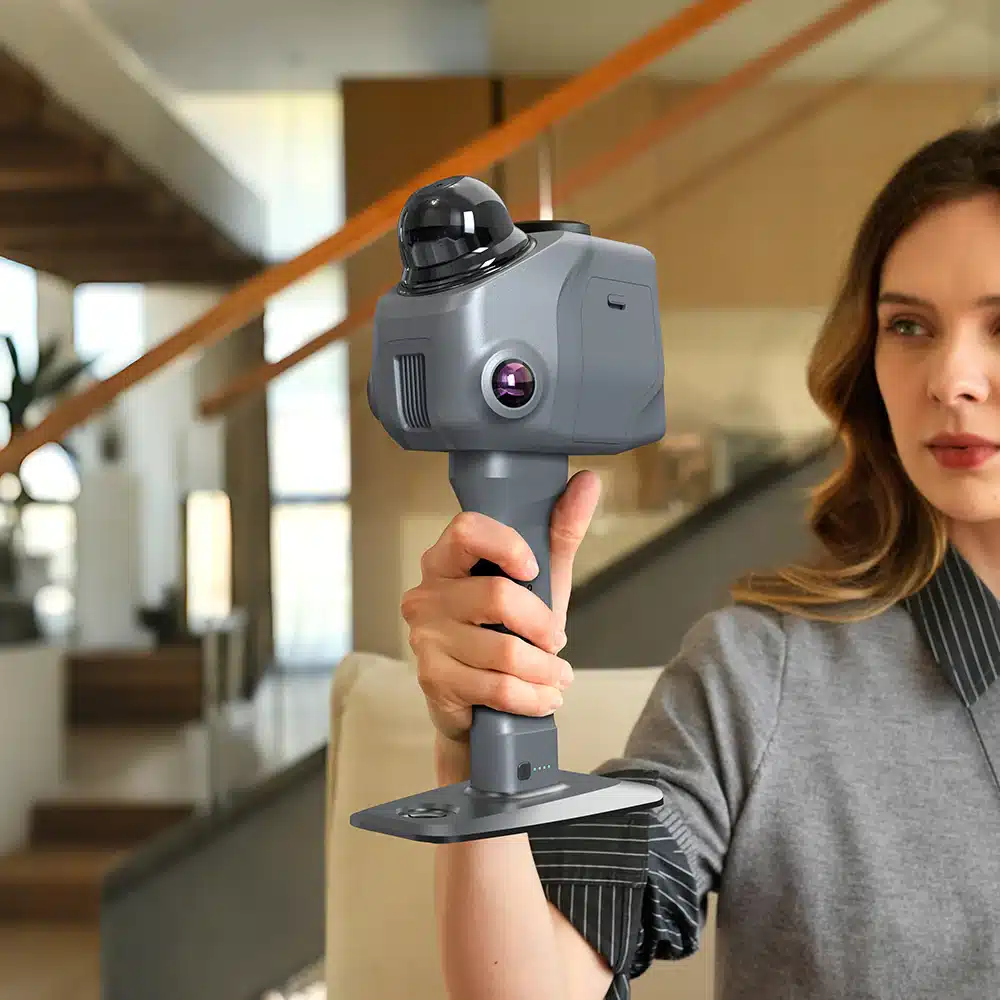

Mitkä ovat sen käyttökohteet?
Raven LiDAR -skanneri on erittäin tarkka spatiaalinen tallennusratkaisu, joka on suunniteltu useille eri ammattialoille:
a) Arkkitehtuuri ja rakentaminen: Tallenna toteumatiedot (as-built) luodaksesi BIM-valmiita malleja tarkkaa projektisuunnittelua ja työmaaseurantaa varten.
b) Kiinteistöt ja sisustus: Luo digitaalisia kaksosia upottavia virtuaalikierroksia, kiinteistömarkkinointia ja tarkkaa tilasuunnittelua varten.
c) Mittaus ja kartoitus: Tallenna tiheitä pistepilviä infrastruktuurin dokumentointia ja laajamittaista topografista analyysia varten.
d) Media ja peliala: Rekonstruoi 3D-kohtauksia ja Gaussian Splatting -aineistoja virtuaalituotantoihin, erikoistehosteisiin (VFX) ja interaktiiviseen sisältöön.
e) Kulttuuriperintö: Arkistoi historialliset kohteet ja esineet digitaalisesti erittäin yksityiskohtaisesti entisöintiä ja virtuaalinäyttelyitä varten.
f) Julkinen turvallisuus ja forensiikka: Rekonstruoi onnettomuus- tai rikospaikat nopeasti tarkkaa spatiaalista analyysia ja todisteiden pysyvää säilyttämistä varten.
Mitkä ovat tallennusmuodot?
Raven tukee useita tiedostomuotoja, mukaan lukien 3D-väripistepilvi (PLY), värillinen polygoni-malli (OBJ) sekä Gaussian Splatting (PLY).
Voiko Ravenin skannausdataa käyttää kolmannen osapuolen pistepilviohjelmistoissa?
Kyllä. Raven tukee skannausdatan vientiä standardimuodoissa, kuten LAS/LAZ, PLY ja OBJ. Nämä tiedostot voidaan helposti tuoda laajasti käytettyihin ohjelmistoihin, kuten CloudCompare, Leica Cyclone, FARO Scene, Trimble RealWorks, AutoCAD ja Revit, jatkokäsittelyä ja analysointia varten.
Voinko lisätä laajennuksia?
Kyllä. Raven tukee valinnaisia lisävarusteita, kuten RTK-moduulia, Insta360-sarjaa, TF-korttia, akkukahvaa, reppusarjaa, polkupyöräsarjaa, autosarjaa ja drone-kiinnikettä.
Onko sen laser turvallinen ihmisille?
Kyllä, laser on turvallinen ihmissilmälle ja täyttää turvallisuusluokan 1 (IEC60825-1:2014) vaatimukset. Raven-skanneria käytettäessä ei ole mitään syytä huoleen, mutta ei ole suositeltavaa tuijottaa suoraan laseriin pitkiä aikoja.
Mikä on skannerin turvallinen käyttölämpötila-alue?
Suositeltu käyttölämpötila-alue on 0–35 °C. Laite kestää äärimmäisissä tapauksissa jopa -10 °C:n lämpötiloja, mutta käyttöä pakkasen puolella ei suositella.
Mitkä ovat Ravenin prosessointi- ja tallennusominaisuudet?
Ravenissa on tehokas 8-ytiminen 2,4 GHz:n prosessori nopeaa reaaliaikaista laskentaa varten. Siinä on 32 Gt sisäistä tallennustilaa, ja se on helposti laajennettavissa. Mukana toimitetaan nopea 128 Gt:n microSD-kortti, jonka avulla massiiviset pistepilvitiedostot voidaan käsitellä helposti.
Voinko asentaa Ravenin droneen? Mitkä ovat vaatimukset?
Kyllä. Tarvitset dronen, jonka hyötykuorma on vähintään 1,1 kg (esim. DJI Matrice -sarja). Koska Raven toimii itsenäisesti eikä vaadi integrointia dronen lentojärjestelmään, kiinnitys on tee-se-itse-prosessi. Tarjoamme 3D-tulostettavat kiinnitystiedostot, joiden avulla voit mukauttaa asennuksen juuri sinun droonimalliisi sopivaksi.
Voiko Ravenia käyttää yöaikaan skannaamiseen?
Kyllä. Ravenin LiDAR-anturi toimii valosta riippumattomasti, mikä mahdollistaa tarkkojen pistepilvien keräämisen lähes kaikissa valaistusolosuhteissa. Huomioithan kuitenkin, että väritettyjen pistepilvien ja 4K Gaussian Splat -mallien luominen on rajallista hämärässä, sillä nämä ominaisuudet perustuvat korkealaatuisiin kamerakuviin.
