Raise3D E2CF 3D-tulostin

4 958,76  3 999,00  (alv.0%)

Raise3D E2CF 3D-tulostin, E2CF on Raise3D:n kehittämä pöytä 3D-tulostin hiilikuituvahvisteisille filamenteille ja muille komposiittimateriaaleille.

Ostettu tämän tuotteen kanssa

+
Hinta kahdelle: 5 002,76
Tuotetunnus (SKU): 26961 Osasto: Avainsanat tuotteelle ,

Kuvaus

Raise3D E2CF 3D-tulostin

Raise3D E2CF 3D-tulostin



Esittelyssä E2CF!
Hiilikuidun 3D-tulostus tehty yksinkertaiseksi.

E2CF on Raise3D:n kehittämä pöytä 3D-tulostin hiilikuituvahvisteisille filamenteille ja muille komposiittimateriaaleille.

Tämä E2CF malli on todellinen Pro tason 3D-tulostin. Tarkoitettu pääsääntöisesti nailon pohjaisille filamenteille. Koska tämä E2CF malli on uusi malli, niin Raise3D testaa tarkasti mitkä filamentit toimivat tämän tulostimen kanssa. Kun uusia materiaaleja “vapautetaan” tulostimen käytöön, niin tulostin pitää päivitää, täältä löytyy päivitystiedot.

Pari riviä blogissa tästä laitteesta.

Uusia filamentteja tuettu, julkistettu 14.9.2022

Hiilikuitufilamentilla on alhainen tiheys, suuri lujuus ja se kestää korroosiota, staattista sähköä ja korkeita lämpötiloja. Sillä on potentiaalia monenlaisiin sovelluksiin teollisuudenaloilla, jotka tarvitsevat ratkaisuissaan huomattavaa lujuus-painosuhdetta, kuten ilmailuteollisuudessa ja autoteollisuudessa. E2CF on kestävä, käyttäjäystävällinen ja vakaa käytön aikana ja tuottaa tarkkoja tulosteita.

Ominaisuudet

Erittäin kestävät suuttimenkärjetRaise3D E2CF 3D-tulostin

Uusilla piikarbidisuuttimilla on erinomainen kulutuskestävyys ja lämmönjohtavuus,
mikä vähentää tehokkaasti hiilikuitukomposiittikuitufilamentin aiheuttamaa
hankausta suuttimessa tulostuksen aikana, mikä tekee suuttimesta kestävämmän.

*Hiilikuitufilamenttien tulostamiseen soveltuvista muista materiaaleista valmistetut suuttimet tuodaan markkinoille tulevaisuudessa.

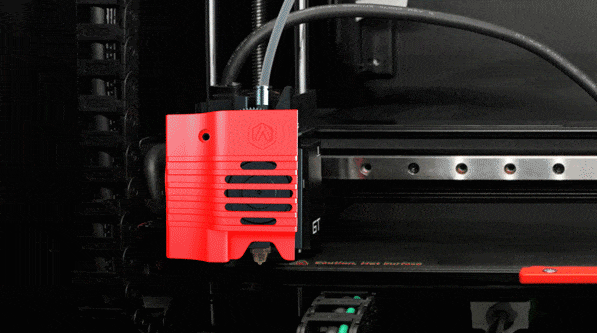

Tupla suoraveto suutinjärjestelmäRaise3D E2CF 3D-tulostin

Hammaspyörät on valmistettu erittäin kovasta teräksestä,
ja ne on lämpökäsitelty kulutuskestävyyden parantamiseksi.
Räätälöidyn hammasprofiilin ansiosta filamentti pysyy tukevasti paikallaan,
jotta se ei liukastu pusertaessa.
Järjestelmän voimaa on parannettu tulostuksen vakauden varmistamiseksi.











Yhteensopiva erilaisten hiilikuitukomposiitti filamenttien kanssaRaise3D E2CF 3D-tulostin

E2CF on yhteensopiva Raise3D:n teollisen PA12 CF -filamentin ja Raise3D Open Filament Program-ohjelmassa sertifioitujen tehokkaiden hiilikuitufilamenttien, kuten
BASF:n ja LEHVOSSin PA CF/PET CF/PPS CF (tulostuslämpötila 280-300°C) kanssa.
Raise3D teollinen PA12 CF filamenttti on vahvistettu lyhyillä hiilikuiduilla, ja sillä on erinomainen
jäykkyys ja lujuus, lämmönkestävyys, vähäinen vääntyminen ja vähäinen veden imeytyminen.
Samalla tällä materiaalilla on erinomainen lujuus-painosuhde, ja se saa parannetut mekaaniset ominaisuudet ja mittatarkkuuden hehkutuksen jälkeen, minkä vuoksi se soveltuu korvaamaan metallia tiettyjen kevyiden komponenttien valmistuksessa.







Raise3D teollisen PA12 CF tukifilamenttiRaise3D E2CF 3D-tulostin

Raise3D teollinen PA12 CF tukifilamentti on erityisesti hiilikuituvahvisteisia
komposiittikuitufilamentteja varten kehitetty katkeava tukimateriaali.
3D-tulostusprosessin aikana se luo vakaan tukirakenteen, joka tarjoaa asianmukaisen
tartunnan tulostettuihin pintoihin ja ehkäisee taipumusta vääntymiseen.
Näin ollen se parantaa merkittävästi tulostettujen kappaleiden yliviivojen ja onteloiden pinnanlaatua.
Kun tulostus on valmis, tukirakenne voidaan helposti poistaa tai katkaista pois tulostetuista osista.
Tämä tukimateriaali on laajalti yhteensopiva monien Raise3D OFP (Open Filament Program) -sertifioitujen
korkean suorituskyvyn hiilikuituvahvisteisten komposiittikuitufilamenttien kanssa,
ja se on kustannustehokkaampi verrattuna vesiliukoiseen tukimateriaaliin.

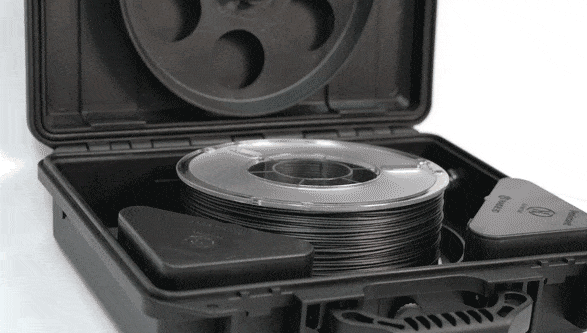

Sinetöity kuivalaatikkoRaise3D E2CF 3D-tulostin

Sisäänrakennettuja ripustusalustoja käytetään filamentin sijoittamiseen ja materiaalin sujuvamman vetämisen mahdollistamiseen.
Suljettuina ne voivat estää tehokkaasti pölyn ja kosteuden vaikutuksen materiaaliin jopa 30 päivän ajan*.

*Raise3D:n testitiedoista.









ideaMakerin viipalointiprofiilitRaise3D E2CF 3D-tulostin

E2CF:llä on viipalointiprofiilit, jotka insinöörimme ovat testanneet ja todenneet toistuvasti ideaMakerissa.
Parametreja ei tarvitse säätää ennen tulostusta. Nauti helposta ja laadukkaasta tulostuksesta.
Muiden Raise3D-tuotteiden tavoin E2CF voi toteuttaa massatuotantoa ja älykästä hallintaa käyttämällä ideaMakeria keskeisenä ohjelmistoratkaisuna.














Käyttöesimerkit

Hiilikuitukomposiittimateriaaleilla on monia käyttökohteita, kuten toiminnallisia prototyyppejä, ilmailu- ja avaruusalalla, autoteollisuudessa, lääketieteessä, urheiluvälineissä, maa- ja vesirakentamisessa, elektroniikassa ja muilla aloilla. Sillä on myös muita mahdollisuuksia erilaisiin käyttötarkoituksiin, kuten mekaanisen työpajan kiinnikkeisiin, proteeseihin ja räätälöityihin polkupyörän runkoihin.

Mitkä ominaisuudet tekevät E2CF:stä hyvän työpöytä 3D-tulostimen?

Mikä on IDEX? Miksi IDEX on tärkeä?

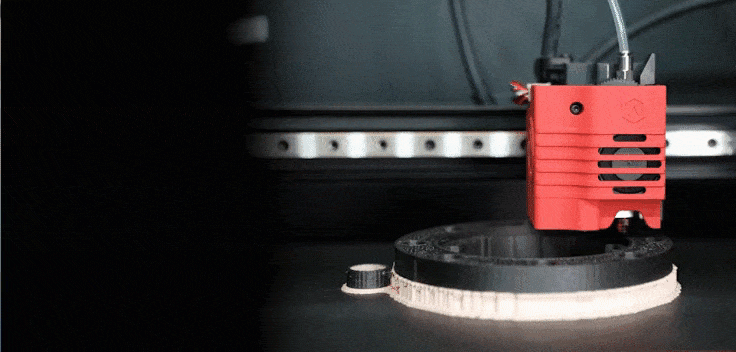

E2CF on IDEXin 3D-tulostin. IDEX on lyhenne sanoista independent dual extruders, mikä tarkoittaa, että suuttimet voivat toimia toisistaan riippumatta samalla akselilla tulostuksen aikana ja suorittaa kehittyneempiä toimintoja.

IDEX:n avulla toinen suutin voi pysyä liikkumattomana ja sivussa, kun toinen suutin tulostaa mallia, jolloin minimoidaan riski, että liikkumattoman suutin suutin häiritsee tulostustyötä kaksois- tai yhden suuttimen tulostuksen aikana.









Mitä ovat peilikuvaustila ja monistustila? Miksi nämä toiminnot ovat tärkeitä?

IDEX pystyy suorittamaan kaksi erikoistoimintoa, peilaustilan ja monistustilan.

Peilaiskuvatila-toiminto tulostaa mallin ja saman mallin käänteismallin samanaikaisesti. Se on kätevä, koska se säästää ylimääräisen suunnittelutiedoston luomista käänteismallia varten ja säästää ylimääräistä aikaa, joka yleensä kuluu käänteismallin tulostamiseen erikseen.

Duplikaatiotila on synkronoitu tulostus, eli se käyttää molempia suuttimia mallin ja sen tarkan kopion tulostamiseen samanaikaisesti. Se voi kaksinkertaistaa tuotantokapasiteetin samassa ajassa.





Mitä muita käteviä ominaisuuksia E2CF:ssä on? Ja miksi ne ovat tärkeitä?

Easy Swap -tulostuspäät ovat E2CF:n kätevä ominaisuus. Nämä tulostuspäät on helppo irrottaa, joten tulostuspää on helppo vaihtaa toiseen tulostuspäähän. Tulostuspäiden vaihtaminen on tarpeen monista syistä, kuten eri tulostuspään ja eri suuttimen käyttäminen.

Kaikki ylimääräiset Easy Swap -tulostuspäät voidaan helposti valmistaa karkaistuilla suuttimilla ja erikokoisilla suuttimilla, kuten 0,4-, 0,6- ja 0,8-suuttimilla, jotta ne voidaan vaihtaa muutamalla askeleella ja päästä takaisin tulostamaan.






















Ammattilaisen Raise3D E2CF 3D-tulostin

Korkealaatuinen & käyttäjäystävällinen

Ammattikäyttöön tarkoitetut 3D-tulostimet, kuten E2CF, ovat laadukkaita ja käyttäjäystävällisiä tulostimia, jotka on suunniteltu ominaisuuksilla, joilla varmistetaan parhaat mahdolliset tulostustulokset. E2CF-tulostimessa on esimerkiksi joustava rakennuslevy, jonka ansiosta 3D-tulostetut osat voidaan poistaa helposti ja samalla minimoida osan mahdolliset vauriot poiston aikana. Juuri joustavan rakennuslevyn kaltaiset ominaisuudet tekevät E2CF:stä käyttäjäystävällisen ja teollisen aloittelevan 3D-tulostimen niille, jotka haluavat hankkia kokemusta ammattimaisesta 3D-tulostuksesta.







Automaattinen pedin tasaus

Pedin tasaus on prosessi, jossa varmistetaan, että tulostusalusta on mahdollisimman tasainen. E2CF:ssä tämä tasaus on automaattinen toiminto. Automaattinen pedin tasaus ylläpitää tulostussuuttimien ja pedin välisen etäisyyden yhtenäisen tulostusalueen luomiseksi. Tämä parantaa pedin tarttuvuutta ja antaa suuttimen mukautua pienimpiinkin pinnan ääriviivojen muutoksiin, mikä parantaa lopullista tulostuslaatua.











KameraRaise3D E2CF 3D-tulostin

E2CF käyttää kameraa jokaisen tulostustyön koko 3D-tulostusprosessin seurantaan. Kamera toimii RaiseCloudiin yhdistettynä, jolloin käyttäjät voivat seurata jokaista tulostustyötä etänä ja liikkeellä ollessaan. Tämä kyky tarkistaa 3D-tulostusprosessi antaa mielenrauhaa.














Turvallisuusominaisuudet

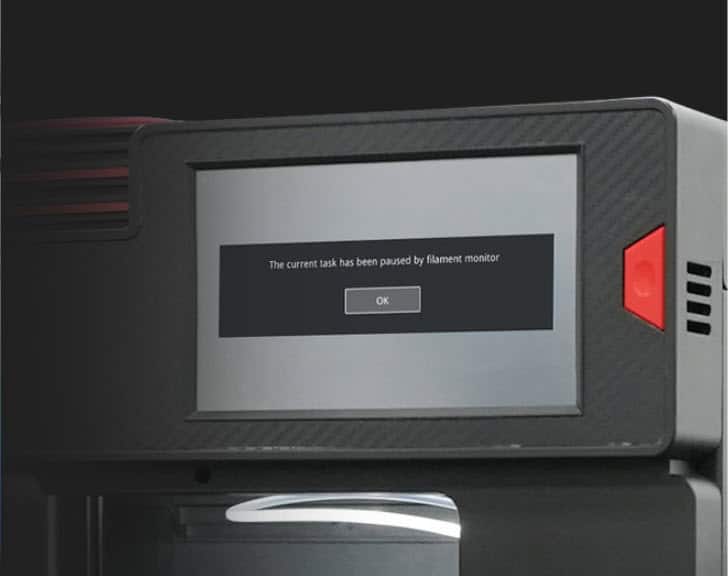

Virran menetyksestä palautus

Joko sähkökatkos tai filamentin loppuminen (kun filamentti loppuu) voi aiheuttaa tulostustyön menetyksen, jos ne tapahtuvat kesken 3D-tulostusprosessin. E2CF:n ekstruudereissa on kuitenkin filamentin loppumisen tunnistin, joka varoittaa, kun filamentti on loppumassa, ja tallentaa tulostustyön. Laitteessa on myös virran katkaisutoiminto, joka tallentaa tulostustilan sähkökatkon sattuessa ja voi jatkaa tulostusta samasta kohdasta, kun virta palautuu.















Automaattinen tunnistus

Toinen E2CF:n turvallisuusominaisuus on, että se havaitsee automaattisesti, kun ovi avataan, ja keskeyttää tulostuksen välittömästi.




















Parannettu kalibrointitarkkuus

Erityisesti kuituvahvisteisia materiaaleja varten kehitettiin uusi apuprosessi, jolla parannetaan suuttimen korkeuden kalibrointitarkkuutta, alustan tarttuvuutta ja ensimmäisen kerroksen tulostustehoa.

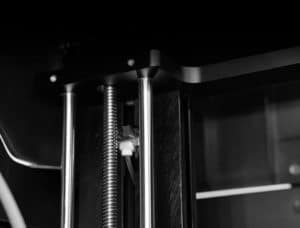

Täysmetallirunko

Täysmetallirunko toimii luotettavana liikejärjestelmänä, joka mahdollistaa tasaisen liikkeen ja tarkan asemoinnin laadukkaampaa tulostusta varten.

Laadukas 3D-tulostus tulee laadukkaista 3D-tulostimista. E2CF pöytä 3D-tulostimessa käytetään täysmetallirunkoa, joka luo erityisen liikejärjestelmän, jonka ansiosta laite liukuu tasaisesti tulostaessaan. Tämä liikejärjestelmä toimii yhdessä tarkan paikannuksen kanssa, jotta 3D-tulostustyöt olisivat mahdollisimman tarkkoja.













HEPA-ilmansuodatin

Päivitetty HEPA-ilmansuodatus poistaa 3D-tulostusprosessin aikana vapautuvat myrkylliset hiukkaset.

E2CF pöytä 3D-tulostimessa on HEPA-ilmansuodatus, joka puhdistaa ilman 3D-tulostusprosessin aikana vapautuvista hiukkasista (myös nanohiukkasista). HEPA-ilmansuodatin toimii tehokkaasti luokkahuoneissa, toimistoissa ja suurissa tai pienissä työtiloissa. E2CF:n HEPA-ilmansuodatus toimii äänettömästi, ja se on suunniteltu toimimaan hiljaisesti minkä tahansa työtilan taustalla.













Kosketusnäyttö

7-tuumainen kosketusnäyttö tehokkuuden lisäämiseksi ja tulostusprosessin seuraamiseksi 3D-tulostusohjelmiston avulla.

Tässä ammattikäyttöön tarkoitetussa 3D-tulostimessa on myös 7-tuumainen kosketusnäyttö, jonka avulla käyttäjät voivat olla suoraan vuorovaikutuksessa tulostimen kanssa. Kosketusnäyttö tarjoaa myös näytön apua ja visuaalisia mallivalintoja, jotka helpottavat 3D-tulostimen ja 3D-tulostusprosessin käyttöä ja valvontaa. Lopuksi, kuten kaikki Raise3D:n 3D-tulostimet, E2CF on yhteensopiva 3D-viipalointiohjelman ideaMakerin ja pilvipohjaisen 3D-tulostuksen hallinta-alustan RaiseCloudin kanssa.












Raise3D E2CF 3D-tulostin Tekniset tiedot

YLEISET

Tulostustilavuus (L×S×K)

Yhden suuttimen tulostus: 330 × 240 × 240 mm
Tuplasuuttimen tulostus: 295 × 240 × 240mm

Tulostimen koko (L×S×K)

607 × 596 × 465 mm

Tulostusteknologia

FFF

Tulostuspääjärjestelmä

IDEX – Independent Dual Extruders

Filamentin läpimitta

1.75 mm

XYZ Askelkoko

0.78125, 0.78125, 0.078125 mikronia

Tulostuspään liikenopeus

30–150 mm/s

Tulostusalusta

Joustava teräslevy Buildtakin kanssa

Maksimi tulostusalustan lämpötila

110°C

Lämpöpedin materiaali

Silikooni

Tulostuspedin tasaus

Verkkotasoitus, tasaisuuden tunnistuksella

Filamentin loppumissensori

Saatavilla

Tuetut materiaalit

PA12 CF, PA12 CF tuki, OFP sertifioitu kolmannen osapuolen filamentit

Kerroksen korkeus

0.1 – 0.25mm

Suuttimen läpimitta

0.4 mm (vakio), 0.6/ 0.8 mm (saatavilla)

Suuttimenpää

V4P

Maksimi suuttimenpään lämpötila

300°C

Liitettävyys

Wi-Fi, LAN, USB-portti, Live kamera

Melupäästöt (akustinen)

<50 dB(A) tulostettaessa

Ympäristön käyttölämpötila

15-30°C, 10-90% RH ei kondensoituva

Säilytyslämpötila

-25 to +55°C, 10-90% RH ei kondensoituva

Suodatin

HEPA suodatin aktiivihiilellä

Nettopaino

32.4 kg

Bruttopaino (vain laatikko)

36.7 kg

Bruttopaino (laatikko ja kuormalava)

45.4 kg

SÄHKÖTEKNIIKKA

Virtalähteen syöttö

100-240 V AC, 50/60Hz 230 V @ 2A

Virtalähteen lähtö

24 V DC, 350 W

LAITEOHJELMISTO

Viipalointiohjelmisto

ideaMaker

Tuetut tiedostotyypit

STL/ OBJ/ 3MF/ OLTP

Tuetut käyttöjärjestelmät

Windows / macOS/ Linux

Koneen koodityyppi

GCODE

TULOSTINOHJAIN

Käyttöliittymä

7″ Kosketusnäyttö

Yhteys

Wi-Fi, Ethernet

Sähkökatkoksesta palautus

Saatavilla

Näytön resoluutio

1024×600

Liikkeen hallinta

Atmel ARM Cortex-M4 120MHz FPU

Logiikan hallinta

NXP ARM Cortex-A9 Quad 1 GHz

Muisti

1 GB

Sisäinen Flash

8 GB

Käyttöjärjestelmä

Sisäinen Linux

Portit

USB 2.0×2, Ethernet×1
