eviXscan FinePrecision 3D-skanneri

33 885,00  27 000,00  (alv.0%)

eviXscan FinePrecision 3D-skanneri



Tarkkaa 3D-skannausta pienikokoisista kohteista

Skannaustarkkuus jopa 0,006 mm:iin asti

Kuvaus

eviXscan FinePrecision 3D-skanneri

eviXscan FinePrecision 3D-skanneri

Tarkkuus jopa 6µm

Skannausaika <1s

Ideaalinen pienille kohteille

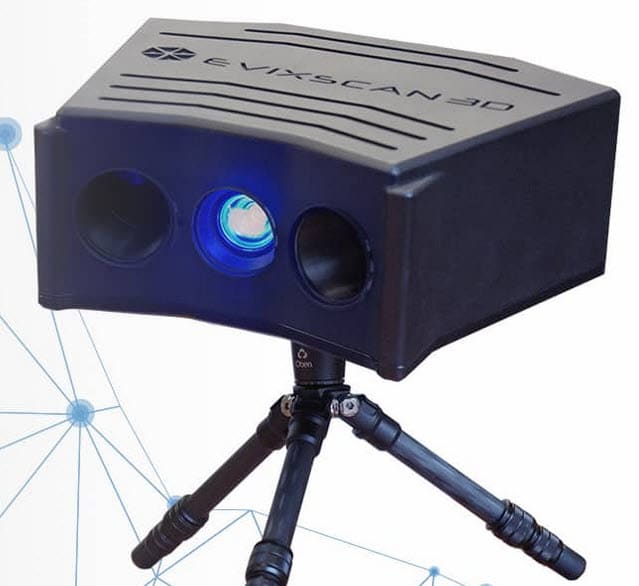

Pieni skanneri, jolla on suuret mahdollisuudet

eviXscan FinePrecision 3D-skannerieviXscan 3D FinePrecision -skanneri on laite, joka perustuu viimeisimmän sukupolven nopeisiin kameroihin, joissa on CMOS-anturit ja LED-sininen valonlähde – näiden kahden tekniikan yhdistelmä mahdollistaa skannattavan pinnan erittäin tarkan jäljentämisen (tarkkuus jopa 6 µm, resoluutio 28 µm) myös tummien kohteiden kohdalla.
FinePrecision 3D-skanneri sopii erinomaisesti tarkkuusmekaniikan mittaustyökaluksi erityisesti seuraavilla aloilla: turbiinien lapojen, mikropiirien, pienten ruiskutettavien osien sekä tarkkojen numeerisesti käsiteltyjen osien valmistus. FinePrecision-skanneria käytetään myös implanttien skannauksessa, proteesien valmistuksessa sekä kello- ja koruteollisuudessa. Skannerin tarkkuuden ansiosta sitä voidaan käyttää myös 3D-tulostusprosessin optimointiin.

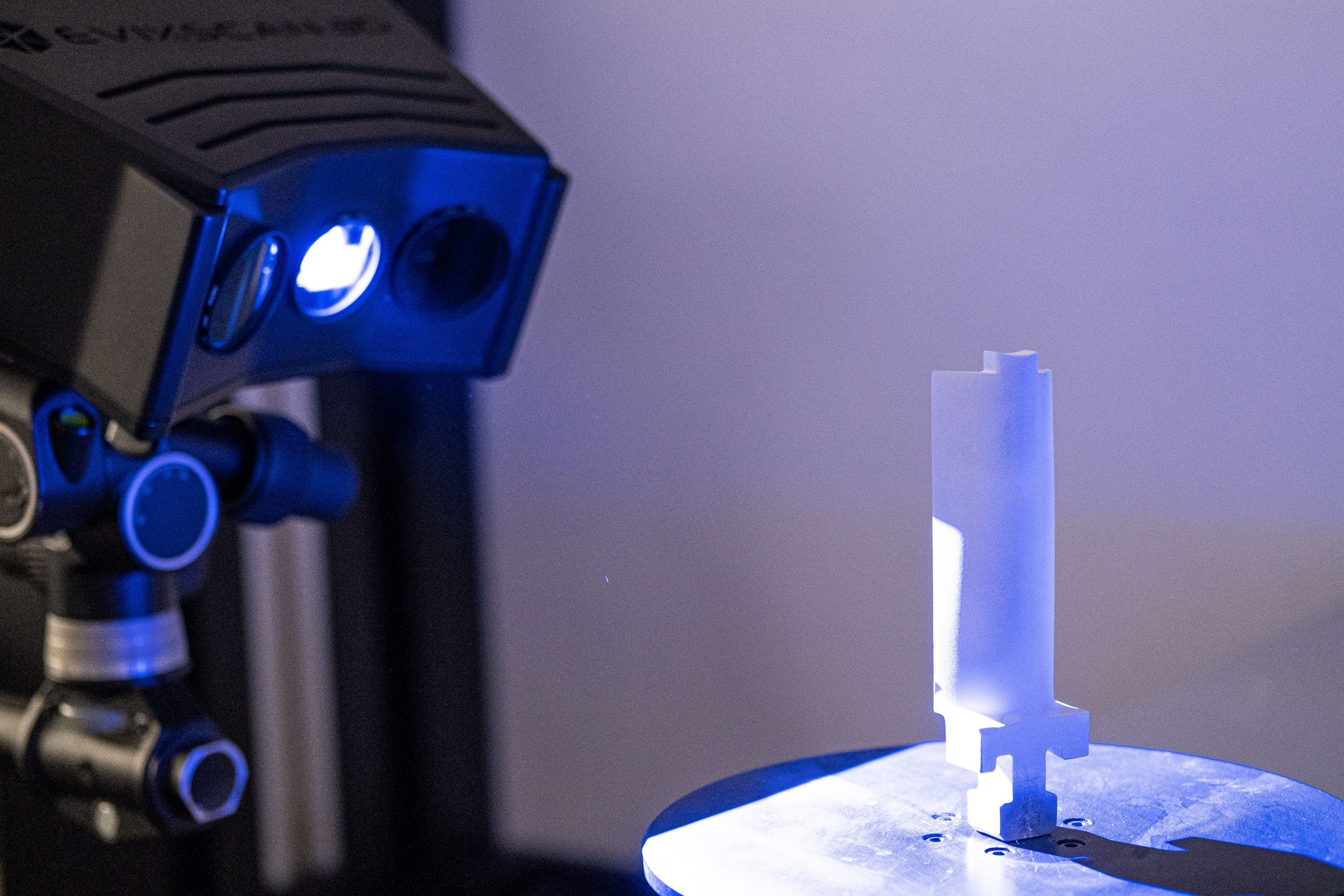

Tarkka 3D-skannaus pienimpiin yksityiskohtiin asti

FinePrecision on optinen mittauslaite, jolla voidaan kerätä yli 1200 pistettä skannattua neliömillimetriä kohti. Yhdellä skannauksella voidaan kerätä tietoja 120 x 60 x 45 mm:n tilavuudesta. Sinisen strukturoidun valon skannaustekniikan ansiosta ympäristön valosta johtuva kohina skannauksissa voidaan minimoida merkittävästi. Uuden sukupolven suurnopeuskameroiden ja projektiojärjestelmän käynnistämän nopean kuvankeruun yhdistelmä mahdollistaa skannausajan lyhentämisen alle 1 sekunnin.

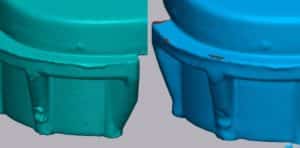

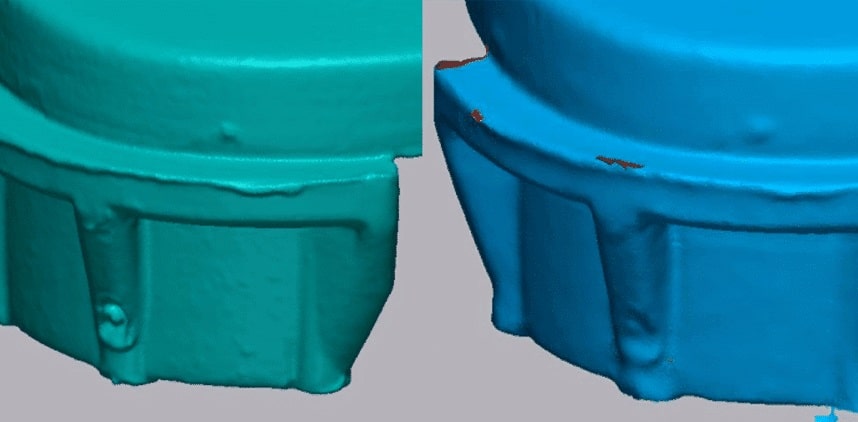

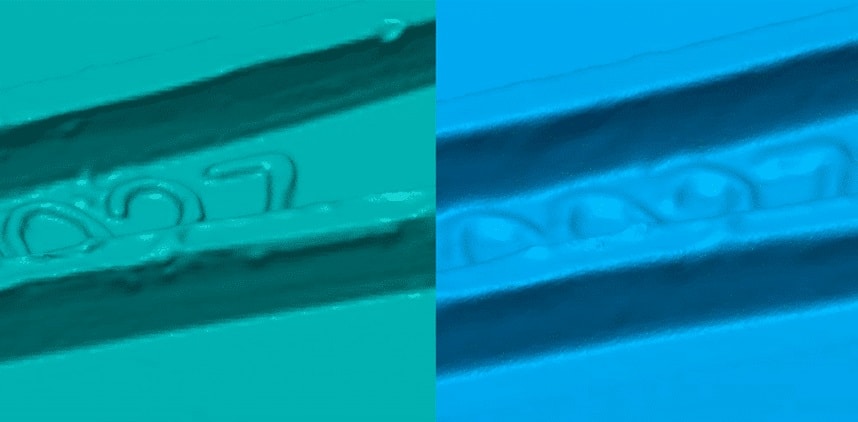

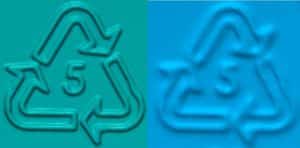

Skannausten yksityiskohtien vertailu (vasemmalla: FinePrecision, oikealla: eviXscan 3D-skanneri, jossa on erilainen rakenne):

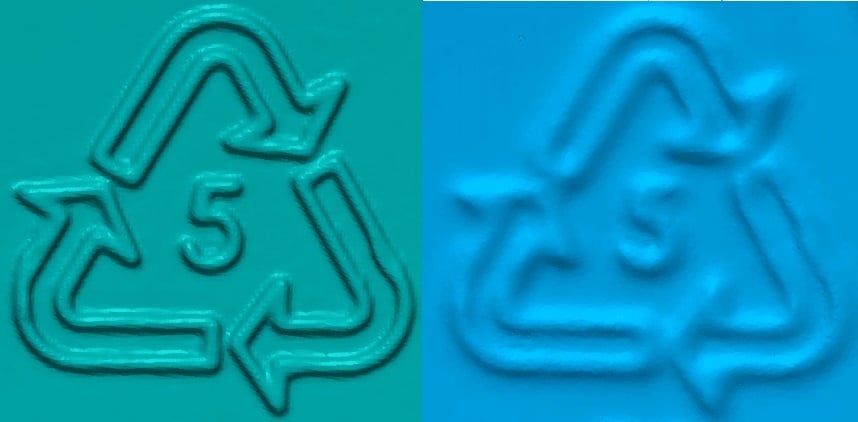

Korkealuokkaisia skannauksia esineen terävistä kulmista

Pieni skannausalue yhdessä korkean resoluution kameroiden kanssa mahdollistaa skannerin, jonka resoluutio on ylittämätön 0,028 mm (> 1200 pistettä/mm2). Näiden parametrien avulla voidaan analysoida pinnan mikrovaurioita, koneiden ja laitteiden käytön aikana syntyviä kolhuja sekä tuotantoprosessin virheitä.

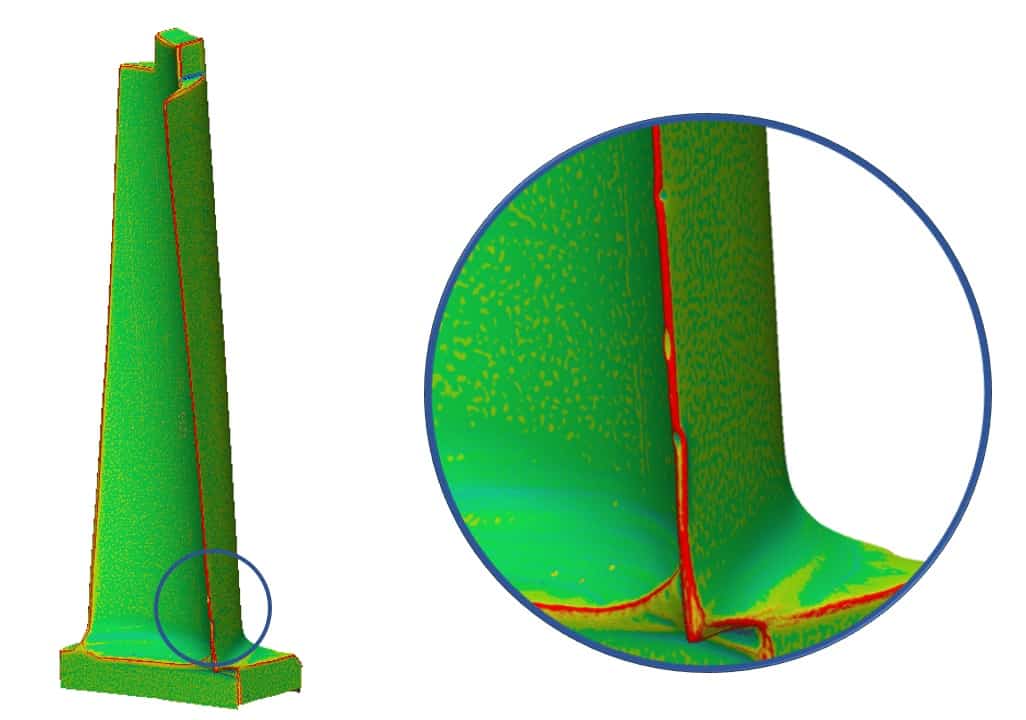

Tarkka turbiinisiipien analyysi

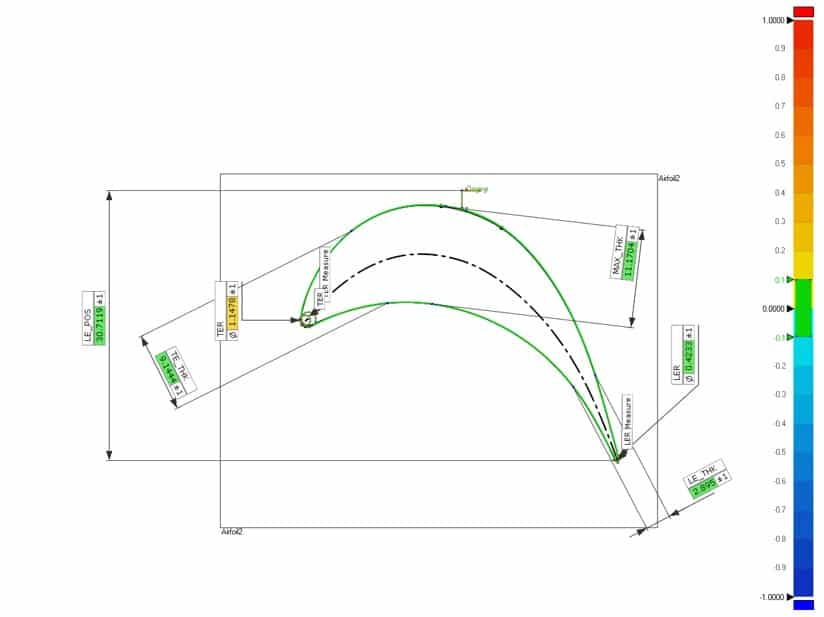

Valvo turbiinien, terälevyjen, siipien tai lapojen laatua mukana tulevilla siipipyöräanalyysityökaluilla. Control X automatisoi eviXscan FinePrecision 3D-skanneriseuraavien mittaukset:

  • siipiprofiilit
  • etu- ja takareunan sijainti ja paksuus
  • kuperuusviivat
  • sointukulmat ja -pituudet
  • 2D-kierreanalyysi
















eviXscan FinePrecision 3D-skanneri
tekniset ominaisuudet

Valonlähteen tyyppi Sininen LED
Kameroiden lukumäärä ja resoluutio 2 x 8.9 Mpix
Skannausaika 1 s
Mittausalue 120 x 60 x 32 mm
Pistetihevyys 1 233 pt/mm2
Skannaustarkkuus jopa 0.006 mm
Tietokoneen liitos USB 3.0
Vientiformaatit stl, ply, obj, asc, bin
Laitteistovaatimukset Windows 10 (64-bit), 32 GB RAM, CPU i7, SSD NVMe 480 GB
Softa eviXscan 3D Suite
