Kuvaus
eviXmatic 2.0 ja Optima+ M skannausjärjestelmä
Autokalibraatio
Automaattinen skannausmenettely
Mahdollisuus määritellä toistuvia skannausjaksoja
Kohteiden skannaaminen ilman, että niitä tarvitsee kiinnittää kääntöpöytään
Luo automaattisesti QA-raportteja integroimalla ne Geomagic Control X:n kanssa.

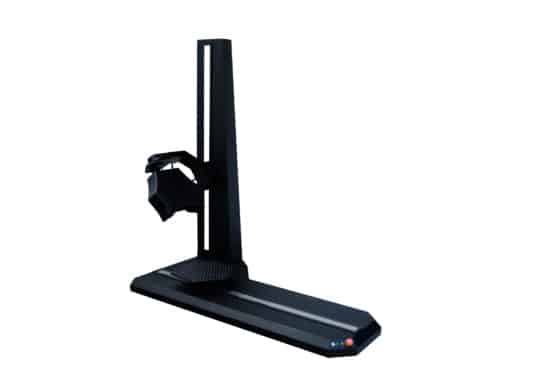

eviXmatic automaattinen skannaus- ja mittausjärjestelmä
Evatronixin suunnittelema ja valmistama eviXmatic* on automatisoitu neliakselinen 3D-skannausjärjestelmä, joka mahdollistaa vaihtelevien osien mittaamisen ja laaduntarkastuksen mahdollisimman vähäisellä käyttäjän työpanoksella. *Patenttia haettu: P. 429397.

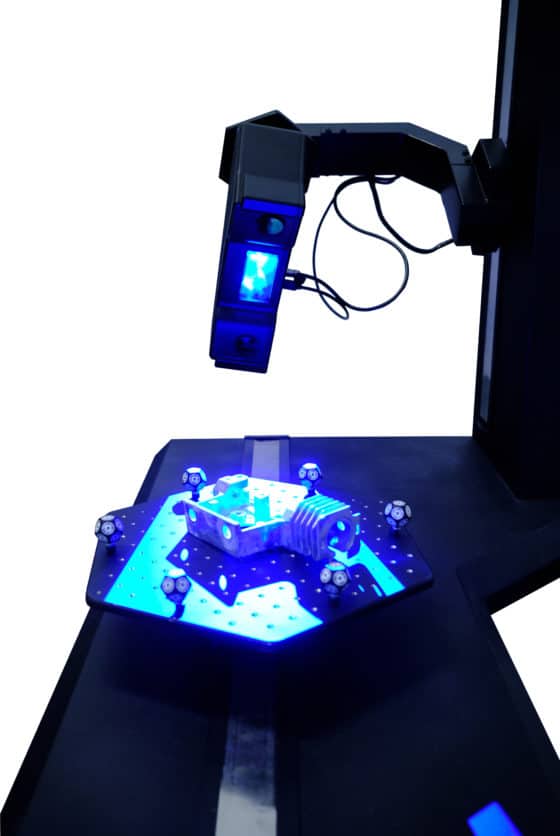

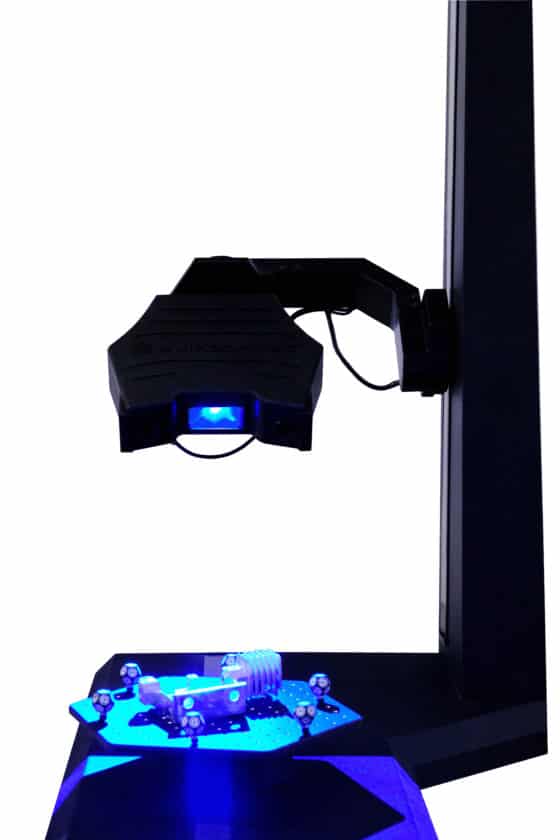

eviXmatic voidaan nähdä telakointiasemana eviXscan 3D Heavy Duty Quadro- ja Heavy Duty Optima -skannereille, jotka suorittavat koko kentän mittauksia kosketuksettomasti ja suurella tarkkuudella. 3D-skannauksista saatuja mittaustietoja käytetään kohteen mitta-analyysiin automaattisella Geomagic Control X Server Automation -työkalulla.
eviXmatic on suunniteltu toistettavien laadunvalvontamittausten ja -prosessien suorittamiseen, ja se voidaan integroida tuotantolinjaan, jossa valmistetaan monimutkaisia muotoisia esineitä. eviXmatic-järjestelmään integroitu skanneri voidaan tarvittaessa irrottaa ja käyttää itsenäisesti muissa paikoissa.
eviXmatic 2.0 ja Optima+ M skannausjärjestelmä
|
|
|---|---|
| Skannattavan kohteen enimmäiskoko | 250 × 650 × 250 mm |
| Pyörivän pöydän akselille asetetun skannattavan kohteen enimmäispaino | 30 kg |
| Pyörivän pöydän akselin ulkopuolelle sijoitetun skannattavan kohteen enimmäispaino | 10 kg |
| Akselien lukumäärä | 4 |
| Skannatun kohteen liikealue | pyörityspöytä: kierto 360°
vaakasuunnassa: 700 mm |
| 3D-skannerin liikealue | pystysuunnassa: 800 mm kumotus: -10° ÷ 85° |
| Käyttötyyppi | Askelmoottori |
| Laitteen koko | pituus: 1 443 mm leveys: 515 mm korkeus: 1 234 mm |
| Laitteen paino | 51 kg |
| Pyörivän pöydän halkaisija | 450 mm |
| Laitteen teho | eviXmatic: 230 V AC, 200 W
HD Quadro skanneri: 230 V AC, 90 W HD Optima skanneri: 230 V AC, 36 W |
